用于STM8和STM32的STLINK-V3SET调试/编程工具

[复制链接]
STMCU小助手 发布时间:2022-7-28 21:00
引言0 y' _/ G8 a+ w9 F7 M+ j

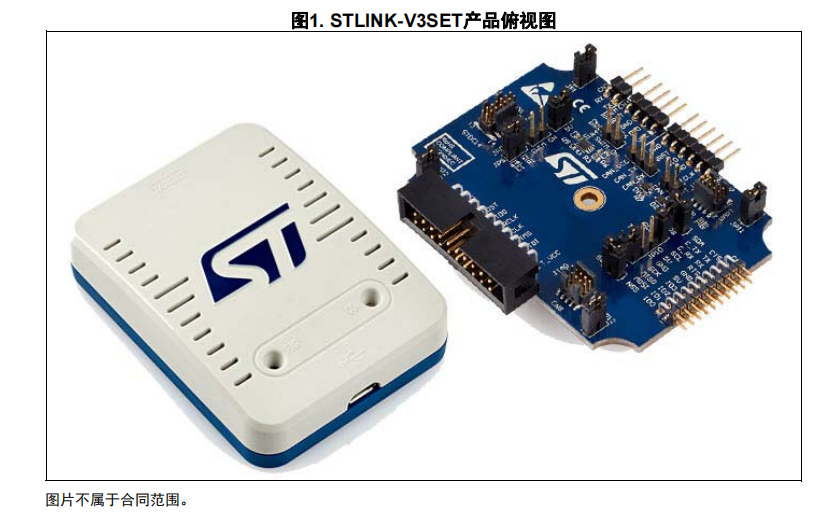

STLINK-V3SET是一种独立式模块化调试和编程探测器,用于STM8和STM32微控制器。本产品由一个主模块和一个辅助适配器板组成。它支持SWIMJTAG/SWD接口,用于与位于应用板上的任何STM8STM32微控制器通信。6 L' B* t# |0 e. e
STLINK-V3SET它提供一个虚拟COM端口接口,允许主机PC通过一个UART与目标微控制器通信。它还为多个通信协议提供桥接接口,例如允许通过引导加载程序对目标进行编程。4 e0 ]7 r' s/ f8 Z1 N/ _$ B
STLINK-V3SET的模块化架构允许通过适配器板等其他模块扩展其主要功能。# [" p2 Y: i$ _* n) `/ k3 ^+ j+ [
! R6 h2 u8 l7 ?/ C
@GDGR@DLQSGXU2CHRPEBYRH.png & _; r3 {6 S4 E& `

( e9 m+ b6 A8 [! n; C& G' T1特性
* A7 N8 {8 @9 [' E, V带模块化扩展的独立式探测器0 V+ _* s2 h  Z" U9 U, `
通过USB连接器(Micro-B)自我供电
" J( I0 N" N" G9 V/ c- KUSB 2.0高速兼容接口7 O% E7 j* k7 T+ y1 V2 J. f+ Z5 {- V; S
支持直接固件更新(DFU5 p8 S' c. }$ L
JTAG / 串行线调试(SWD)特定特性:
% l& K; t' }1 I" S% W– 3 V~3.6 V 应用电压支持和5 V容限输入
' I* M+ |9 a" o  F" z% i* _扁平线缆STDC14MIPI10 / STDC14 / MIPI201.27 mm间距连接器)
# r  Q, F* \& Y# z& F– JTAG通信支持7 T/ [: }% Q# M% @# X' h
– SWD和串行观测器(SWV)通信支持
' z( A2 A+ F1 E3 NSWIM特定特性(仅适用于适配器板MB1440):9 ]9 d7 t; z; E) U/ V
– 1.65 V ~ 5.5 V 应用电压支持
. ^2 h7 S* t: J$ j. C& X2 d1 q– SWIM头(2.54 mm间距)
  n2 G( h1 C5 ^* j3 q支持SWIM 低速和高速模式
0 z. G: u5 N4 @9 q$ E; n& j/ g虚拟COM端口(VCP)特定特性:
$ p& z1 ~- _! yUART接口上支持3 V~3.6 V 应用电压,5 V容限输入8 e' c# C+ B. S' M5 n
– VCP频率最高15 MHz# Z& n* ]# `0 T  P7 k* S
可在STDC14调试连接器上获得(MIPI10上不能获得), f9 W- W) c& d) o* A
多路径桥USBSPI/UART/I2C/CAN/GPIO 特定特性:
: J$ S* r0 r( O– 3 V~3.6 V 应用电压支持和5 V容限输入) Z0 h% @' t0 B" O. L- O# M% L) G
仅在适配器板上(MB1440)提供信号
; J9 L: C2 o3 h# l拖放Flash编程8 s) N7 V1 q! S
两种颜色LED:通信,电源
. j0 _. C. R( M+ M& q1 y注:STLINK-V3SET 产品不为目标应用提供电源。
- {/ d6 l4 ?7 n. T5 x6 q" F4 o0 _3 a. J% c7 g* I( E( x

8 G* j" O) w0 U9 j! Y2概述+ |  M! ^# i; R% n. X- P5 F& x
STLINK-V3SET内嵌的STM32 32位微控制器基于Arm®(a) Cortex®-M 处理器。
# |/ b" x* g0 W( |3 ?) C3 c
' d4 C# Z+ a( n, I9 V* j& W0 {
% q2 g) P( ?) X, K3 R3 系统要求' C$ Z0 S& `4 j& s
Windows® OS(7、8和10)、Linux® 64位或macOS®(a)/ z  L# i7 d; I, z
USB Type-A到Micro-B的转接线缆
. {+ c  f; g# ^, U1 Q3 R
0 x5 }" m1 i+ E+ B5 N
4 开发工具链
2 {6 M; f, |0 f" k' N6 k9 E• Keil® MDK-ARM(b)( }7 X! x' \- _9 p7 O" _
• IAR™ EWARM(b)* R% i/ k, \# N+ _$ m6 [+ N6 ^
• 基于GCC的IDE

; m, t9 s1 w0 m; C% L1 s$ z* `/ {) G# L) r7 k2 s5 Q

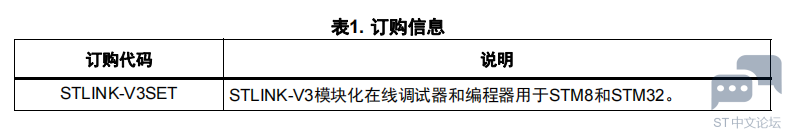

5 订购信息: k$ {' D" a- S+ I
如要订购STLINK-V3SET,请参阅 1: y, g/ y$ x3 @9 M
5 ^5 ]1 M" o) d: H# {6 {
4 k4 ?7 N1 r0 a$ K

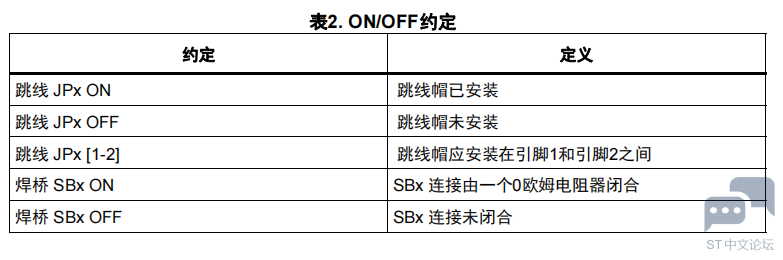

7 e& |8 J' H" ^' ~6 约定
! k4 x  c/ D& K0 M  ?4 h' R( q( o! y2 提供当前文档中的“ON”和“OFF”设置约定。
2 s  s# ]+ Q) Q5 R# W, g
. X8 d4 R/ U# g
1 H/ U1 U1 q8 D3 i7 c3 P6 {5 l. j1 ]. r2 m( t9 \

. }* E( {: L+ N8 v5 R

) `1 f. f6 N$ l2 x$ P4 Z完整版请查看:附件
+ c5 h/ t; }& P4 I, E7 I1 `' Z
% Q: j7 |8 w" m% n" m( V, B; z: G, o7 r% T

! f% y. s3 ~+ |0 W9 o3 X+ L

DM00526767_ZHV1.pdf

下载

999.92 KB, 下载次数: 27
