今天给大家讲述STM32Trust生成加密固件的实战内容。6 _0 I! [. e4 `: \( [% x8 f. T 1回顾STM32Trust STM32Trust是一套STM32解决方案,提供完整的代码保护和执行保护工具套件,如下图:

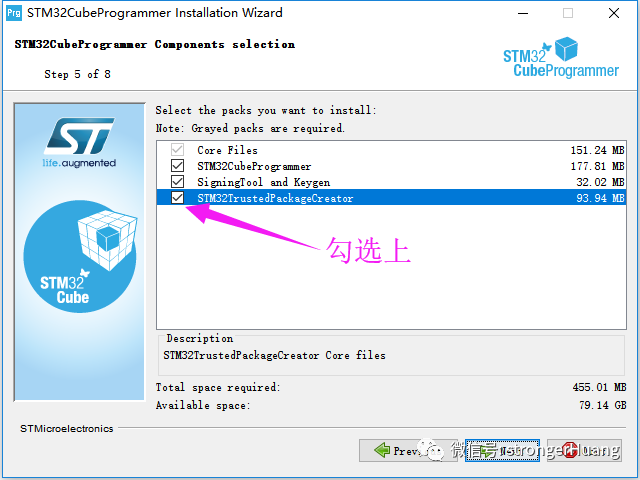

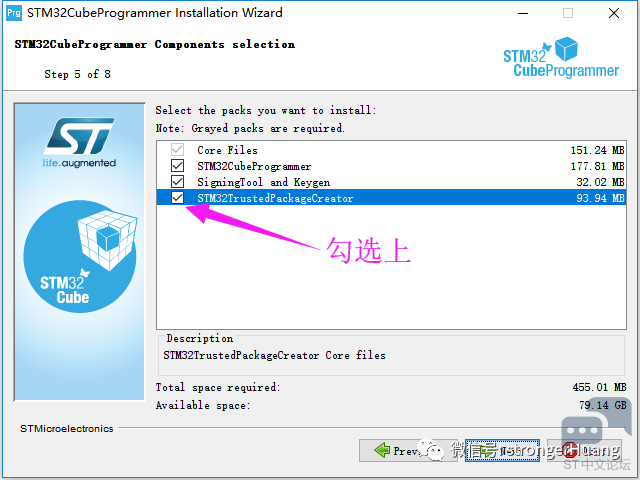

今天讲述的就是代码保护中,使用STM32TrustedPackageCreator生成SFI和SMI加密固件。 2加密基础介绍 SFI:Secure Firmware Installation,安全固件安装解决方案。 SMI:Secure Module Install,安全模块安装。 OEM:Original Equipment Manufacturer,原始设备制造商(或原厂); 5 I8 L" }+ k A7 S SFI格式是由ST公司创建的固件加密格式,它使用带有128位密钥的AES-GCM算法将固件(Elf、Hex、Bin或Srec格式)转换为SFI格式的加密和认证固件。 * P( Z) x1 e0 s! E SMI格式是ST公司创建的一种格式,旨在保护合作伙伴的软件(软件模块和库)。 STM32TrustedPackageCreator安全包生成器工具属于STM32CubeProgrammer编程工具中的一部分(附加的工具)。 所以,在安装STM32CubeProgrammer工具时,集成有STM32TrustedPackageCreator这个工具,只是默认不安装,需要手动勾选。

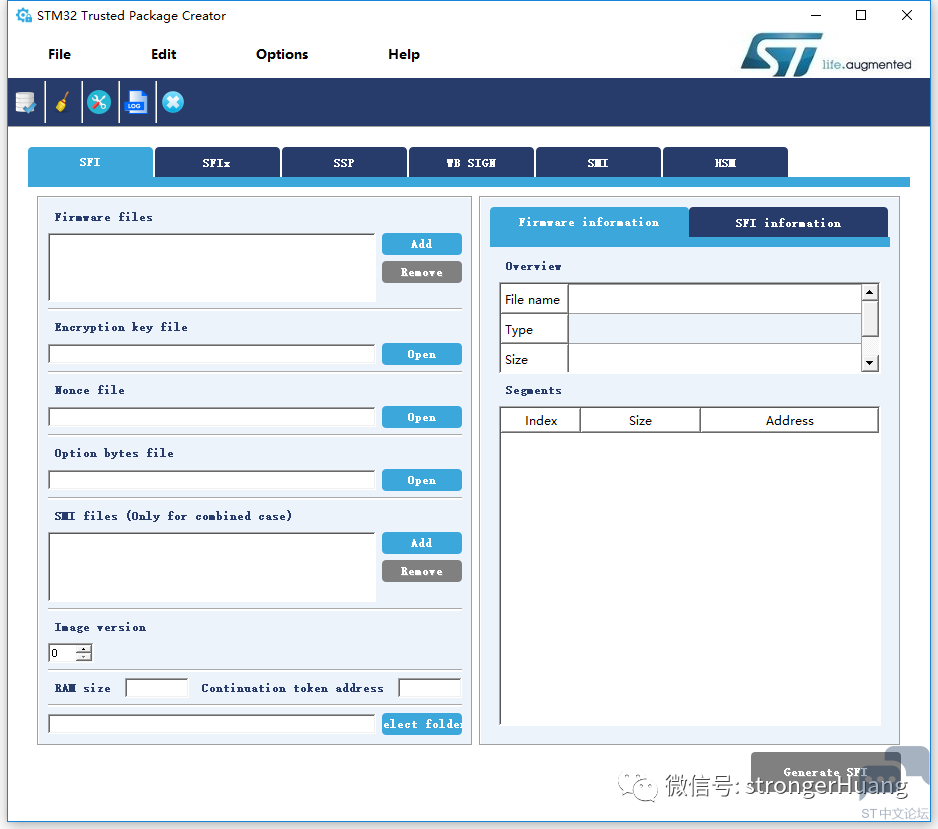

打开STM32TrustedPackageCreator工具,在主界面你就会看到一些我们之前说的SFI、SMI、HSM内容。

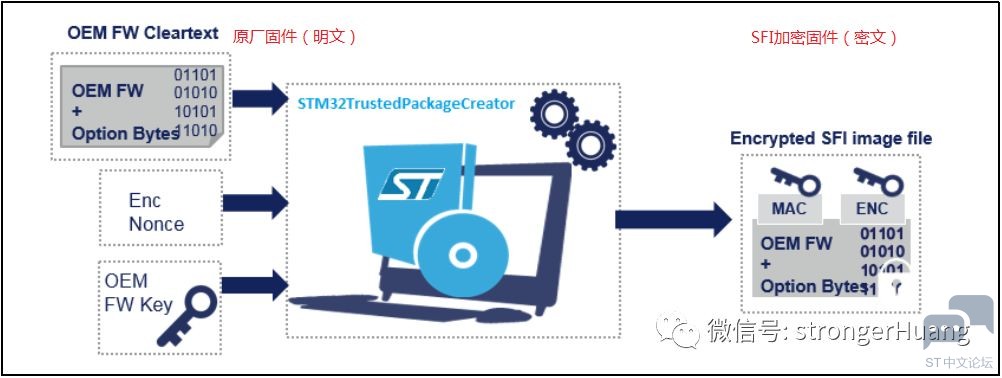

4SFI固件生成过程 主要过程如下框图,由原厂固件、随机数、密钥,经过STM32TrustedPackageCreator工具加密成SFI格式固件。
生成过程生产主要过程见下图:
在执行AES-GCM加密一个区域之前,我们计算初始化向量(IV)为: IV = nonce + Area Index 0 z4 C# N( M0 ?4 X+ U6 Z, y1 W' C8 e该工具将固件映像划分为几个加密的部分,这些部分对应于不同的内存区域。 2 y! \5 H' H4 u8 F 这些附加到相应描述符(由工具生成的未加密的描述性头部)的加密部分称为区域。 这些领域分不同的类型: F:固件区域(输入固件中的常规段)M:模块区域(用于SFI-SMI组合图像生成,对应于来自SMI模块的输入)C:配置区域(用于选择字节配置)' j- r* q$ _6 M" b* e4 T" M4 m0 ? P:表示“暂停”区域R:回复区域 区域“P”和“R”并不代表真正的固件区域,而是在SFI映像被分割成几个部分时创建的,这是在SFI映像的全局大小超过用户在创建SFI映像期间预定义的允许RAM大小时的情况。 下面RAM大小和CT地址输入用于SFI:
P和R区域与常规SFI区域:
此生成过程的最终输出是单个文件,该文件是经过加密和验证的SMI格式固件。SFI格式布局如下:

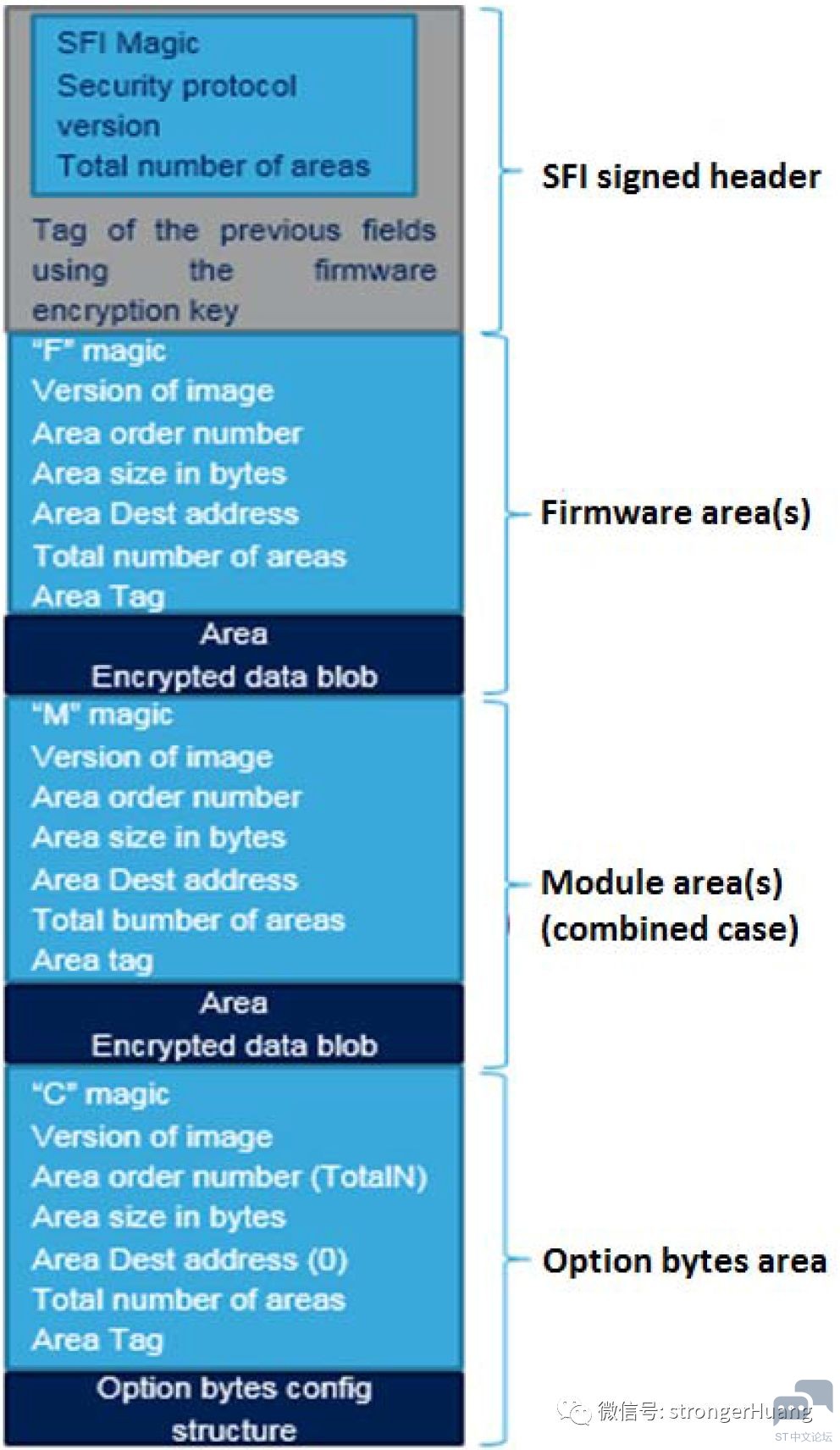

当SFI图像在生成过程中被分割时,“P”和“R”区域出现在SFI图像布局中,如图下图所示:

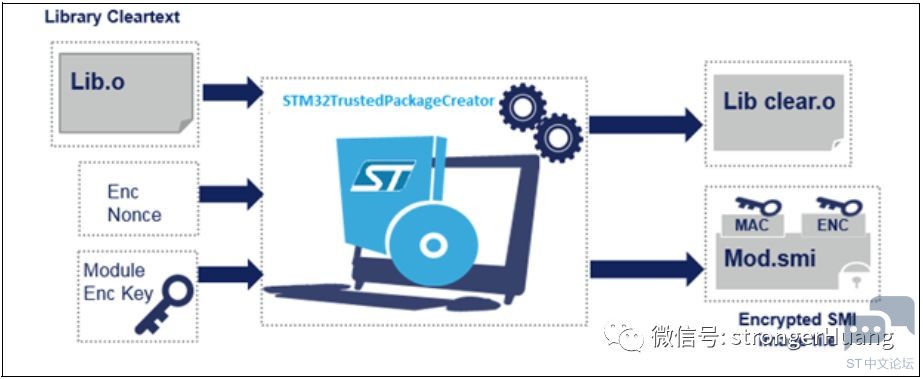

5SMI固件生成过程 SMI同样是一种加密固件,只是这里面加密的是针对模块和库。 SMI加密过程和SFI有点类似,如下图:
生成过程. T/ @; @% U0 C3 r 生产主要过程见下图: AES-GCM加密使用以下输入: •128位AES加密密钥 •输入nonce作为初始化向量(IV) •作为附加身份验证数据的安全版本(AAD) & \/ p3 f/ G, s在创建SMI映像文件之前,对SMI映像有效性进行PCROP检查: •PCROP部分必须在Flash字(256位)上对齐,否则将显示警告 •该区域的大小必须至少为2个Flash单词(512位),否则将显示警告 •该部分必须在Flash单词边界(256位单词)上结束,否则将显示警告 •如果紧随PCROP部分之后的部分的起始地址与PCROP部分的最后一个Flash单词重叠(在执行PCROP对齐约束之后),则生成失败并出现错误消息。 如果一切正常,在指定的路径下创建两个输出: •SMI图像 •Lib数据 , Z( f# y& U' n _5 R* m- l+ W. b" v$ eSMI格式布局如下:
6总结 现在众多处理器厂家都在推出“安全级别”芯片,其中,软件加密也算一项,本文重点让大家知道这个加密过程。 转载自:strongerHuang" A; V2 A x8 W: n8 x. D: w! m |
