1.使用nBOOT0 比特位来控制

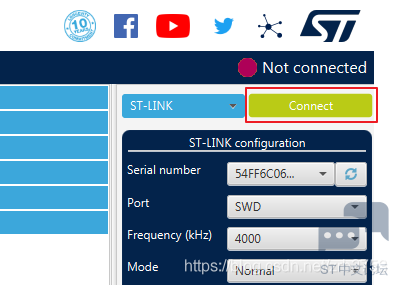

1.1.打开STM32CubeProgrammer，先使用stlink连接电脑和开发板，点击connect
: f+ ?0 Q5 F; p, ]& |
9 ~6 ?- t% _* T9 t) \
6 A* S& G: o' D( T+ v: A5 L4 w1 }

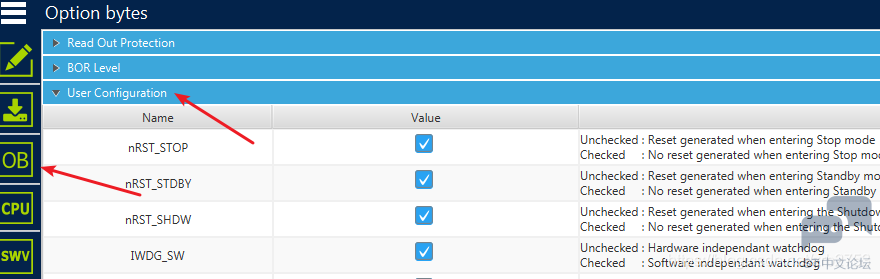

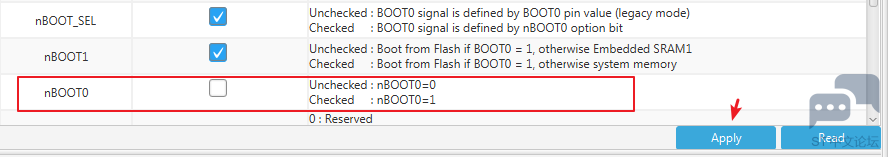

1.2.找到OB-User Configuration里面的nBOOT0，去掉勾后，点击Apply，写入修改的比特位。
+ y7 \; Q6 n, Y/ E8 [/ {

8 T8 ^# f$ n: i/ ?3 y3 L: _2 W
/ S# o& ~. X, M  |
1.3.点击右上角的Disconnect，然后把板子和stlink断开。

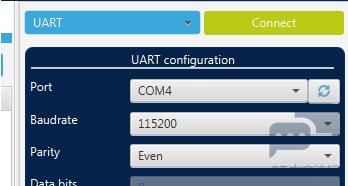

8 d& Z* J, x* a7 U" ^! ?8 d5 J& x" _1.4.插入usb线，安装好串口驱动后，打开STM32CubeProgrammer，右上角选择UART，点Connect。

    串口波特率为115200，校验位为Even。

) `4 V/ D7 }* h; d' z
* ~* b4 Y% r# w$ b

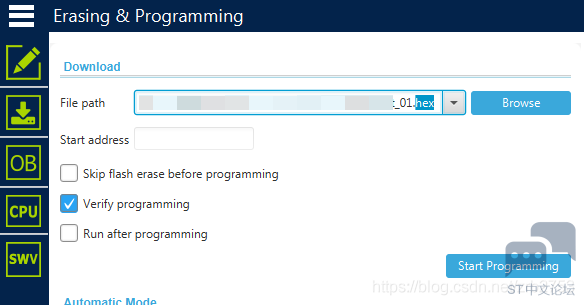

1.5.进入Erasing & Programming 页面，File path选中你编译好的hex文件，“Verify programming”打上勾✔，点击“Start Programming”，开始烧录固件。

& s! }0 S/ c6 _% [7 }: ?; n) c固件支持格式：bin/hex/elf/axf等格式

( ]- ]0 T$ u6 W7 U
+ s# f" f" s: G3 q+ a$ @1 q
2 A; d. {( @" A* T, b1.6.如果成功烧录，会弹出两次对话，点击确认关闭
5 N) i& U, I% ^: f) f
1.7.回到OB-User Configuration，nBOOT0打上勾，点Apply，写入改变的比特位。
* G6 ]( {8 x# v0 f8 r- S5 s9 T
6 v, ~- G  g  b( R1.8.右上角Disconnect，按下板子复位键开始运行固件。
  X3 f0 }8 J5 X- j( w, M
注：使用这种方法，重新拔插串口后，再想通过串口进入bootloader是不行的，需要通过stlink进入OB选项字节里设置。
; c/ O/ M9 t6 i- T
9 c) G8 }# @( r2.使用BOOT0 引脚来控制

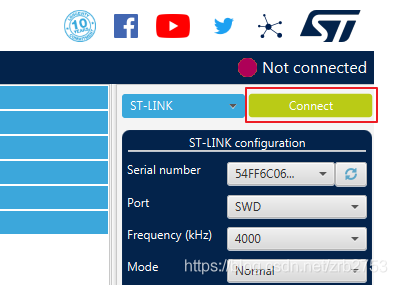

2.1、使用stling连接好开发板，用CubeProgrammer进入OB-User Configuration

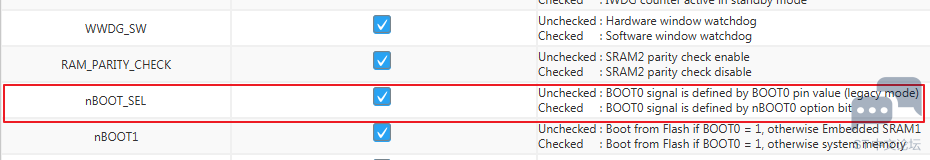

" h9 x8 T  Y5 z# c2.2、找到nBOOT_SEL，去掉勾。点击Apply，右上角Disconnect。

) a1 y# m) w7 N  r

4 ~* o/ U( r# y1 o* x; k$ y8 l, f2.3、现在板子何时进入bootloader是由Boot0(A14)引脚来控制了。

2.4、先拉高A14引脚电平，按下复位键，现在板子就进入bootloader，在CubeProgrammer里面使用UART 进行Connect

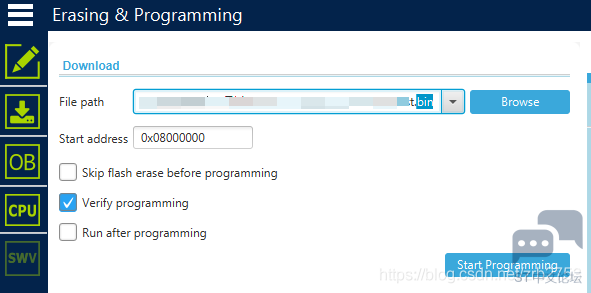

4 b9 E0 v# k+ L  J3 o2.5、进入Erasing & Programming 页面，File path选中你编译好的bin文件，“Verify programming”打上勾✔，点击“Start Programming”，开始烧录固件。

4 N, A( C9 _( U, F

2.6、烧录好后，拉低A14引脚电平，按下复位键，板子就开始运行程序。
; K6 a. r0 f) G% y- Y/ N
注：这种方法就不需要一直使用stlink来烧录固件了
% v& S2 J6 N( c, n& S; V8 H% ^————————————————
6 P3 X5 r) D# p/ N/ k版权声明：SCCELE
