引言
本文档旨在提供 ST LPS22HH 器件相关的使用信息和应用提示。
LPS22HH 是一款超紧凑型压阻绝对气压传感器，可用作数字输出气压计，具有数字 I²C / MIPI I3CSM / SPI 串行标准输出接口。
它的工作气压范围为 260 hPa 至 1260 hPa，器件能够以最高 200 Hz 的输出数据率测量气压值。
LPS22HH 集成了 128 级的先进先出（FIFO）缓冲器，允许用户进行数据存储，可减少主机处理器的干预。
LPS22HH 采用全压塑、穿孔 LGA 封装（HLGA），确保能在-40°C 至+ 85°C 的极大温度范围内工作。其封装是有孔的，可以使外部气压到达传感元件。
本文档没有修改官方数据表的内容。请参考数据表获取参数说明。

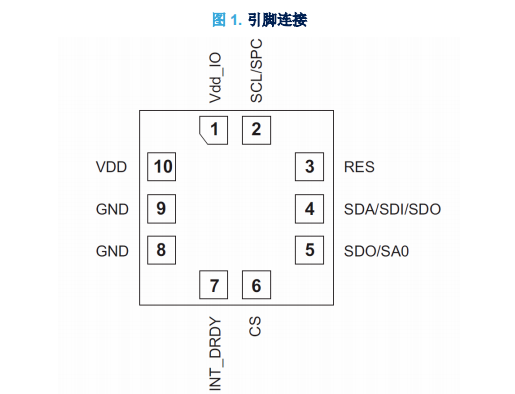

1引脚说明







3工作/噪声模式
LPS22HH 具有三种工作模式：
•下电模式；
•单触发模式；
• Continue 模式。
实际上，当配置为单触发模式时，LPS22HH 可以在控制 MCU 需要的那一刻读取环境数据；当配置为 Continue 模式时，能以预定义的频率连续读取数据（固定的输出数据率 ODR）。器件提供从 1.7 V 至 3.6 V 的宽 VDD 电压范围和从 1.7 V 至 VDD + 0.1 V 的 Vdd_IO 范围。VDDIO 引脚可与 VDD 引脚在同一时间或在后者之前通电，但是在器件完全运行（在稳态）时，Vdd_IO 值必须小于或等于 VDD + 0.1 V。为了避免潜在冲突，在上电时序期间，建议将连接到器件 IO 引脚的线路在主机侧设置成高阻抗状态。此外，为保证器件正确关断和下一个上电复位序列的成功，建议将 VDD 线驱动至 GND（低于 0.2 V）并维持此状态至少 10 ms，如下图所示。在管理器件电源（VDD和 Vdd_IO）时，需考虑供电时间和曲线。



上电后，LPS22HH 需执行一段 4.5 ms（最大值）的启动程序来加载修整参数。启动完成后，器件配置为下电模式，准备好与主机通信以进行寄存器配置和数据测量。

3.1下电模式
下电模式使器件进入休息状态。当器件处于下电模式时，不进行数据采集，器件内部几乎所有的模块都会被关闭，以最大限度地降低电流消耗。在下电模式下，LPS22HH 可以达到有供电时的最低功耗。处于下电模式时，I²C /MIPI I3CSM / SPI 串行通信接口持续激活，以便与器件进行通信并设置配置。保留配置寄存器的内容而不更新输出数据寄存器，可保存进入下电模式前存储器中采样的最后数据。当 CTRL_REG1(@10h)寄存器的 ODR[2:0]位置为“000”时，器件进入下电模式。


完整版请查看：附件
AN5209 LPS22HH： MEMS 纳米气压传感器.pdf (1.16 MB, 下载次数: 3)
