运行图片
- I6 z6 @' \3 ~测量另一个单片机产生的PWM波
) Y; M4 |, G: u5 F% g
! B0 O. e$ ~! V0 u0 a6 a  k9 w2 i


FFT界面

+ T1 t* V/ T" ~# T! X% A: c5 F% B
0 D. c& L, Q; \  c. M
2 y1 r) w" x' v/ E3 r

7 Y8 ~7 j& s! v: x! z) f测量自身DAC发出的正弦波（带直流偏移）
2 R9 |9 i' t3 K$ E
" x6 i' @, g; u) n  {' O
8 O" @; X& L6 y2 N

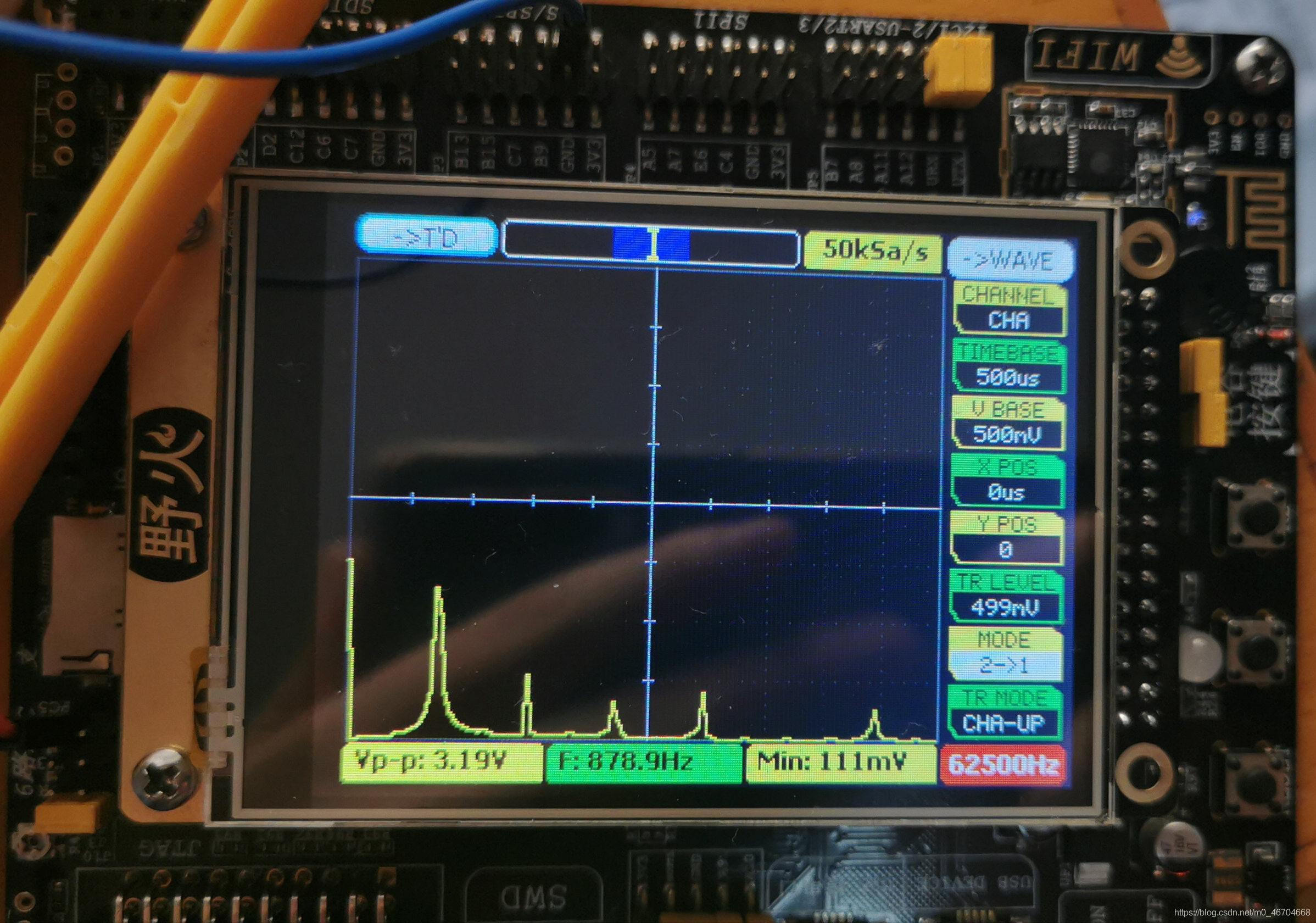

FFT界面


  ?. f5 P) G% [8 g6 t
（频率有些不准是因为采样频率太高了，而FFT只有1024个点导致频率的分辨率过大，降低采样频率就准了，但是降低采样频率的话波形就太密密麻麻了233）

% |2 {2 D5 @1 Q
3 T4 v- e. J  H) e- b, e" [/ ?功能总览
2 [" Q6 @5 \% d& Q+ A2 f- T界面完全更新
9 e3 b6 y2 P: c% f2 ]; M, X可以显示波形或者FFT
最高采样率1M，最低500
使用FFT测量波形频率（在采样率很高时由于FFT点数依旧为1024会不准），显示峰峰值和最小值
9 t# K  M5 F- D* T5 J3 y5 c按键调整触发电平大小、采样率、电压倍率、水平位移、垂直位移、DAC频率、N个显示点代表1个采样点
4 _  L& ?% V- @* i* d% S按键操作为：单击Key1为增大、上移、左移，Key2相反；双击Key1选择下一个参数，双击Key2选择上一个参数；三击调节DAC正弦波频率
& z! w+ }8 @& j: O% u7 o屏幕右上角的按钮可以调整显示FFT或者波形，左上角的按钮可以暂停波形
只有自动触发
6 X& a. L  H  w" i, W. e
/ M6 Z( w! x& L) N6 A5 g  @' b/ C操作说明
一共是两个按键和两个按钮进行操作
1.按键调整触发电平大小、采样率、电压倍率、水平位移、垂直位移、DAC频率、那个 3->1 的意思是连续3个显示点都是同一个采样点的值，可以在不调整采样率的情况下伸展波形。
/ z# Y+ E6 E6 p% M9 L6 g按键操作为：
单击Key1为增大、上移、左移，Key2相反；
' L! H* O# [: [/ t1 f长按Key即为连续单击Key，加速操作
双击Key1选择下一个参数，双击Key2选择上一个参数（有黑白闪烁提示）；
三击Key1和Key2调节DAC正弦波频率
6 n+ |8 Z1 D! l. q4 Q" m8 x2.屏幕右上角的按钮可以调整显示FFT或者波形，左上角的按钮可以暂停波形


6 c. ~* f9 h7 q9 u2 v6 J" y7 O没有的功能（以后可能添加）
) ]; `( S0 z& [6 c正常触发
. g3 x3 ^. T$ T9 p3 u# i/ r! ~波形保存
: S- h* I$ M1 m( \2 O. o自动设置
多通道，目前只有一个通道
光标测量

  H8 P8 Y& _& ^+ u: Q引脚说明
2 C! {3 f8 a- S" N  N! G/ hPA4和PA5输出DAC正弦波，PC5作为ADC的输入，两个按键分别为PA0和PC13，串口用USART1，PA9、PA10收发。
: ~& X2 b- \! T; _6 X) C! y————————————————
