F4的复用功能配置
之前使用F429的时候算是知道了怎么配置它的复用功能，但是前天在用到F103的时候发现和自己想的不一样，查了一下资料发现完全不用，所以这里做一些记录方便以后查阅，先来介绍F4复用功能配置
0 c- L' ~: A7 \9 }$ V- n3 G

. X9 |% C. |! A; ?" @/ N


7 n! Y7 y! ]& O

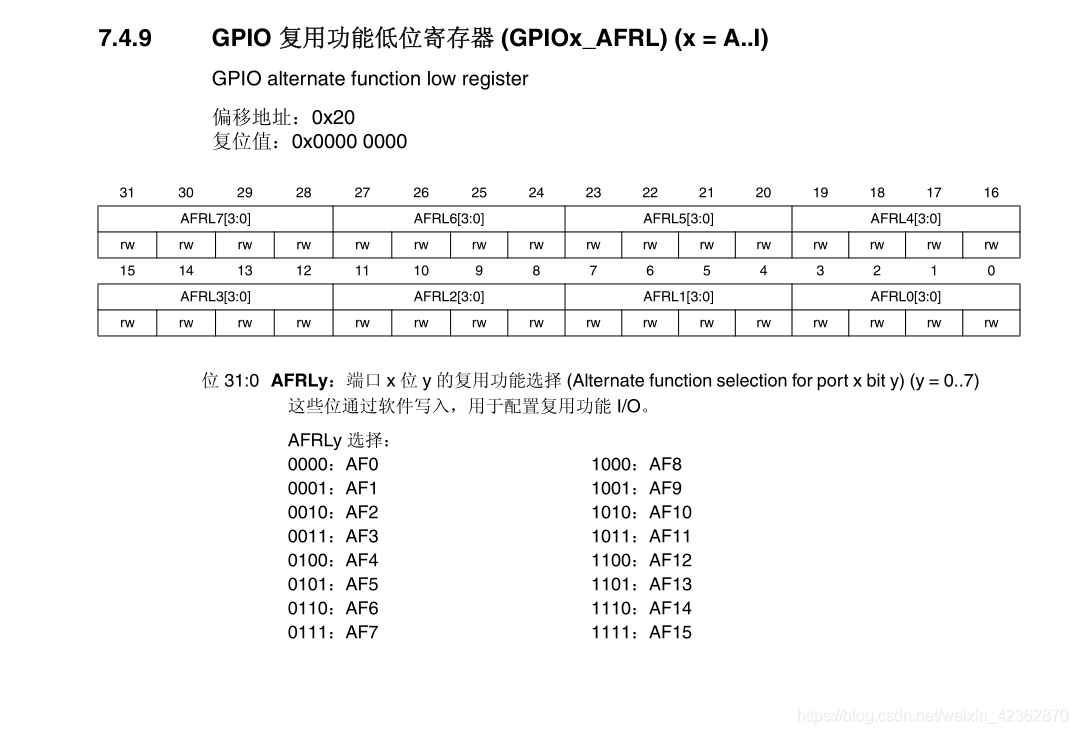

# f7 H' s2 H# [F4的复用功能配置数据手册上说的非常清楚，F4的复用功能配置寄存器有两个，一个低位寄存器和一个高位寄存器，低位寄存器用来配置对应GPIO端口的前8个IO口，高位寄存器用来配置后8个IO口，每4个bit位对应一个IO口，所以每个IO口可以配置的复用功能为AF0-AF15，但不是说每个IO口上AF0到AF15所有的功能都有，上面第二张图片给出了AF0到AF15所对应的复用功能，具体每个IO口上有哪些复用功能可以去看数据手册的alternate function mapping部分，有详细说明。
, [5 {9 K2 Y( r7 ~1 P! b7 ]; F

F1的复用功能配置



下面来说下F1的复用功能配置，F1的复用功能不想F4那样，想用那个就配置那个，具有复用功能的IO口默认就只有一个复用功能，换句话来说就是，每个能复用的IO口上都具有默认的复用功能，没有F4那么多的选择，默认你就只能用这一个，只需要把IO口配置成复用模式然后开启相对应的外设时钟就可以了。F1某些引脚还具有重映射的功能，比如上图，PB6，PB7默认是I2C的时钟线和数据线，你使用I2C功能时只需要开启I2C1这个外设的时钟就可以使用了，但是你如果不想使用这个默认功能，这个引脚上还有一个USART1外设功能，你想使用这个外设就必须要配置AFIO_MAPR这个寄存器将USART1这个外设重映射到这两个引脚上这时你的I2C1这个外设就不能用了

' r% P' I( r. E' J0 n: z0 {
1 Y) p) x9 a4 g  kF4库里面的复用功能配置函数
最好来说一下我对F4这个库里面的复用功能配置函数的理解，F1的库暂时还没研究过，不过感觉算法上应该都差不多吧
* E- r: o8 e1 G' i

1. void GPIO_PinAFConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_PinSource, uint8_t GPIO_AF)
   + p8 d# M0 o& J7 O) G4 l% M
2. {
   + ^! o- h) n' N, J
3.   uint32_t temp = 0x00;

4.   uint32_t temp_2 = 0x00;

5.
   2 Y2 l" G2 A- Y$ ^" f
6.   /* Check the parameters */

7.   assert_param(IS_GPIO_ALL_PERIPH(GPIOx));

8.   assert_param(IS_GPIO_PIN_SOURCE(GPIO_PinSource));

9.   assert_param(IS_GPIO_AF(GPIO_AF));
   3 s+ @2 r* n1 S' K" Y2 T
10.

11.   temp = ((uint32_t)(GPIO_AF) << ((uint32_t)((uint32_t)GPIO_PinSource & (uint32_t)0x07) * 4)) ;

12.   GPIOx->AFR[GPIO_PinSource >> 0x03] &= ~((uint32_t)0xF << ((uint32_t)((uint32_t)GPIO_PinSource & (uint32_t)0x07) * 4)) ;
    # C( H- L2 y% Q4 L9 D
13.   temp_2 = GPIOx->AFR[GPIO_PinSource >> 0x03] | temp;
    & F1 q. ]9 E3 O+ {6 k- F" G  {
14.   GPIOx->AFR[GPIO_PinSource >> 0x03] = temp_2;
    % y$ p7 I/ p# C/ n( r$ N9 U5 Q
15. }

复制代码

1.GPIO_PinSource这个参数对应的是GPIO口0-15的编号
9 q$ V! A! D' z- R+ I$ N! Q2.temp = ((uint32_t)(GPIO_AF) << ((uint32_t)((uint32_t)GPIO_PinSource & (uint32_t)0x07) * 4)) ;
6 @0 d- r" R) G* o! s0 s% x这一句是将需要配置的AF值GPIO_AF（0-15）移位到对应的IO口的4bit位上，GPIO_PinSource & 0x07便可以算出需要移位的单位因为与0x07相与得到的都是0-7之间的数，因为大于0-7的倍数部分都与0相与了，得到的都是0-7整除之后的余数，比如：9的二进制展开是1001，7的二进制展开是0111，这里bit3位都是前三位的倍数，相与之后等于1，刚好对应。这个例子中是每4个bit对应一个IO，对应0-7，每次右移的单位都是4bit。所以在0111这4bit位中低三位可以用来确定在32位寄存器中的属于哪个位置，bit3位可以用来确定在那个寄存器组
3.PIOx->AFR[GPIO_PinSource >> 0x03] &= ~((uint32_t)0xF << ((uint32_t)((uint32_t)GPIO_PinSource & (uint32_t)0x07) * 4)) ;GPIOx->AFR[GPIO_PinSource >> 0x03]这一句就是验证了上面的算GPIO_PinSource的值右移3个bit位后就只剩下bit3位的值，如果该位为0就是0组，为1就是1组，也就是对应这复用功能低位寄存器和复用功能高位寄存器，后面的和上面的一样，只是这里是将0xF移位到对应的位置然后取反清0
4.temp_2 = GPIOx->AFR[GPIO_PinSource >> 0x03] | temp;这句表示将当前寄存器的值与上AF值移位后的值，然后保存在temp_2这个变量中
5.GPIOx->AFR[GPIO_PinSource >> 0x03] = temp_2;将最终计算出来在temp_2中的值写入寄存器中
