STM32G474使用HRTIME来做DAC锯齿波生成的锯齿波增量和步进频率是否存在限制关系？

你的浏览器版本过低，可能导致网站不能正常访问！
为了你能正常使用网站功能，请使用这些浏览器。

st-img

chrome

st-img

firefox

st-img

safari

st-img

STM32G474使用HRTIME来做DAC锯齿波生成的锯齿波增量和步进频率是否存在限制关系？

[复制链接]

竹音提问时间：2023-5-24 17:22 / 未解决

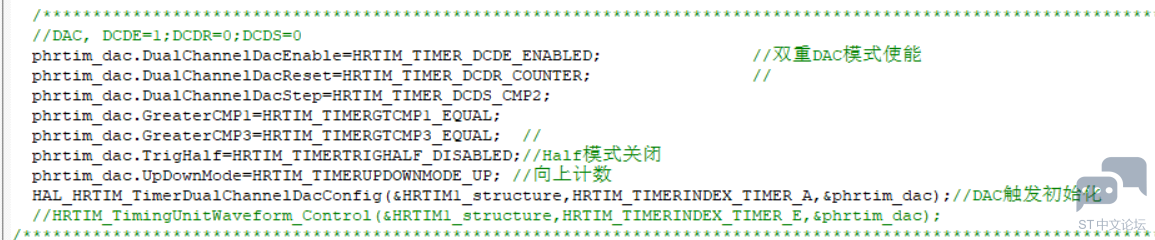

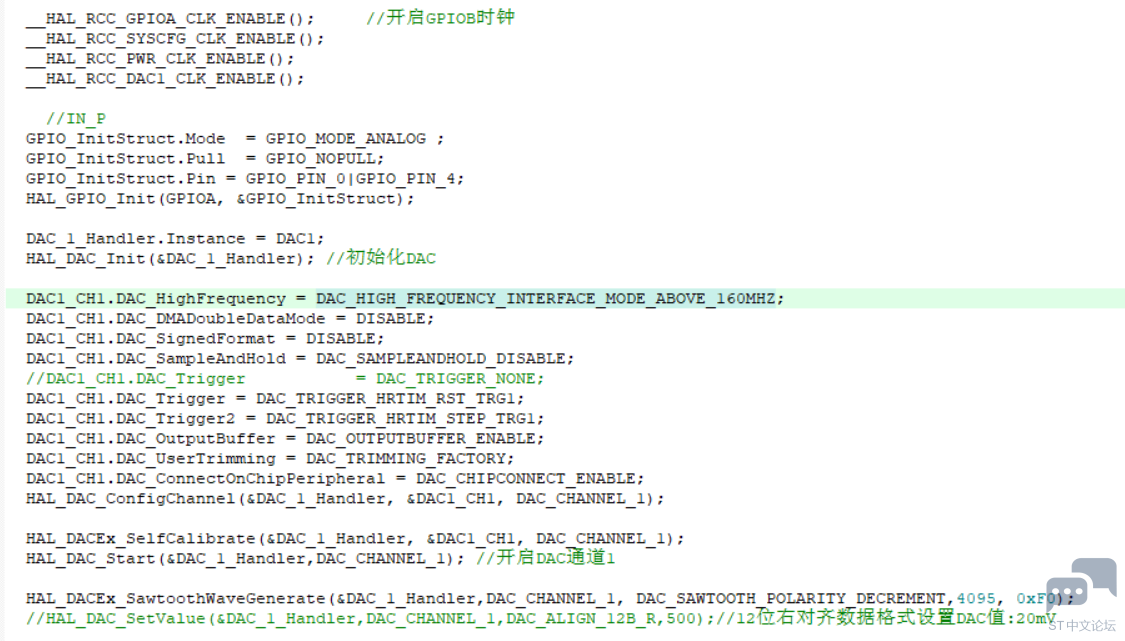

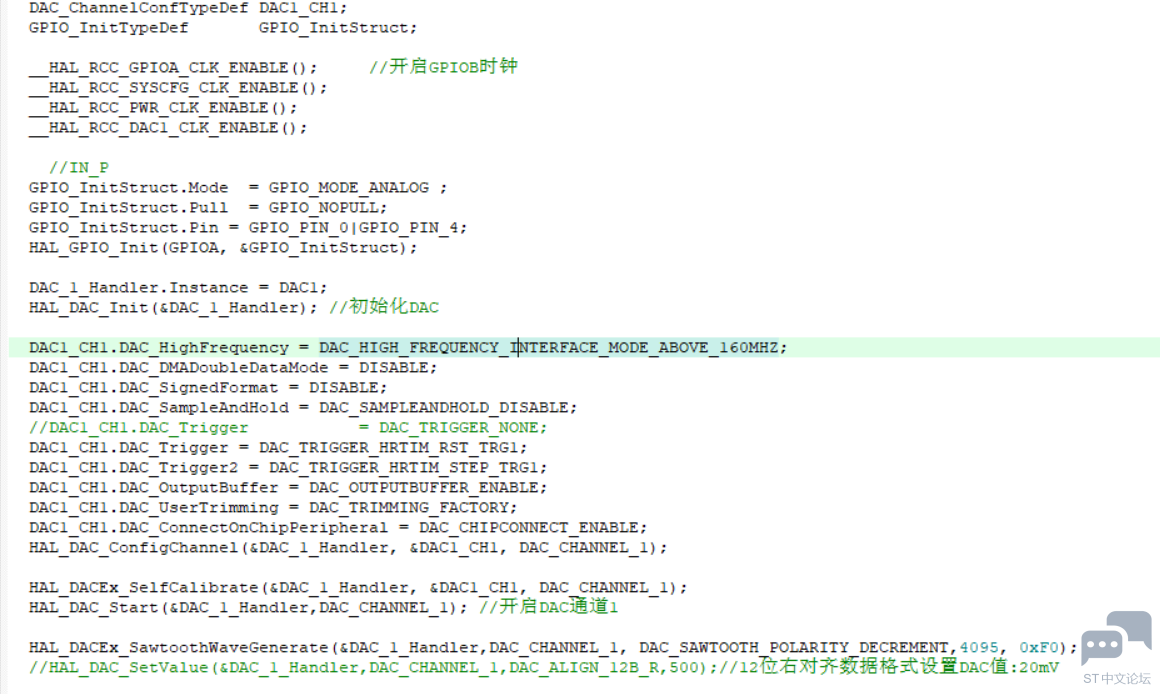

DAC配置如下

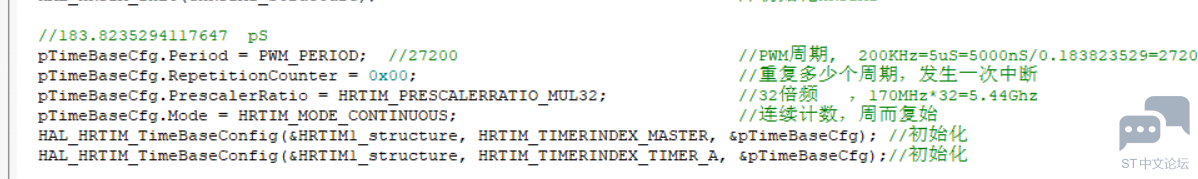

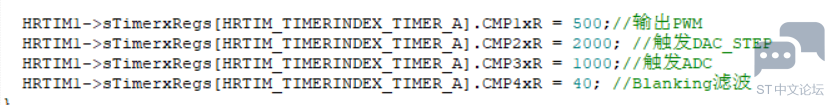

HRTIME配置如下







赞收藏评论3 发布时间：2023-5-24 17:22

3个回答

竹音回答时间：2023-5-24 17:39:28

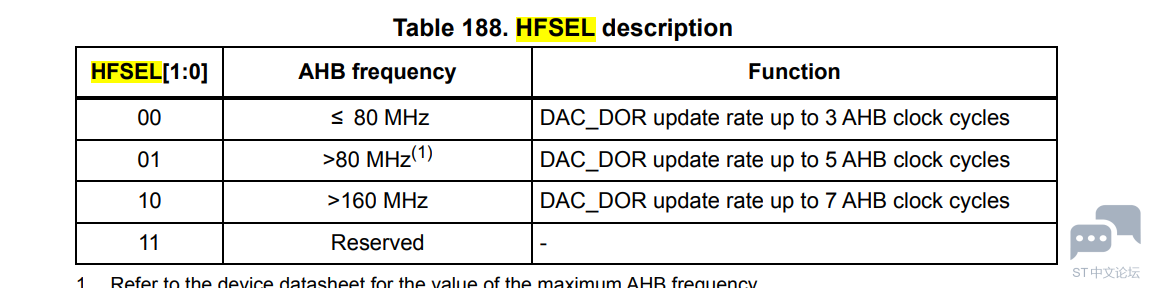

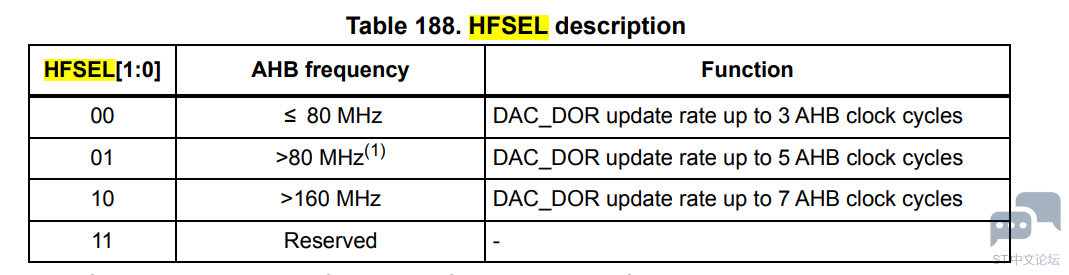

按照G4技术手册上写的，步进触发和复位触发都要大于HFSEL中的频率，而G4芯片使用的170M的主频以及APH频率，所以应该步进触发最小应该是170M/7=24.28MHz，而现在的问题是修改CMP2的值，使步进触发频率设置在24.28MHz时，DAC的锯齿波增量只能设置为0XF0，如果增加锯齿波增量，则锯齿波的复位值会降低，而且增量越大复位值越低，同时增量增大到0xff0左右时，则锯齿波异常，此时将CMP2的值增大，则波形恢复正常。图片.png

赞 0 评论

竹音回答时间：2023-5-24 17:42:37

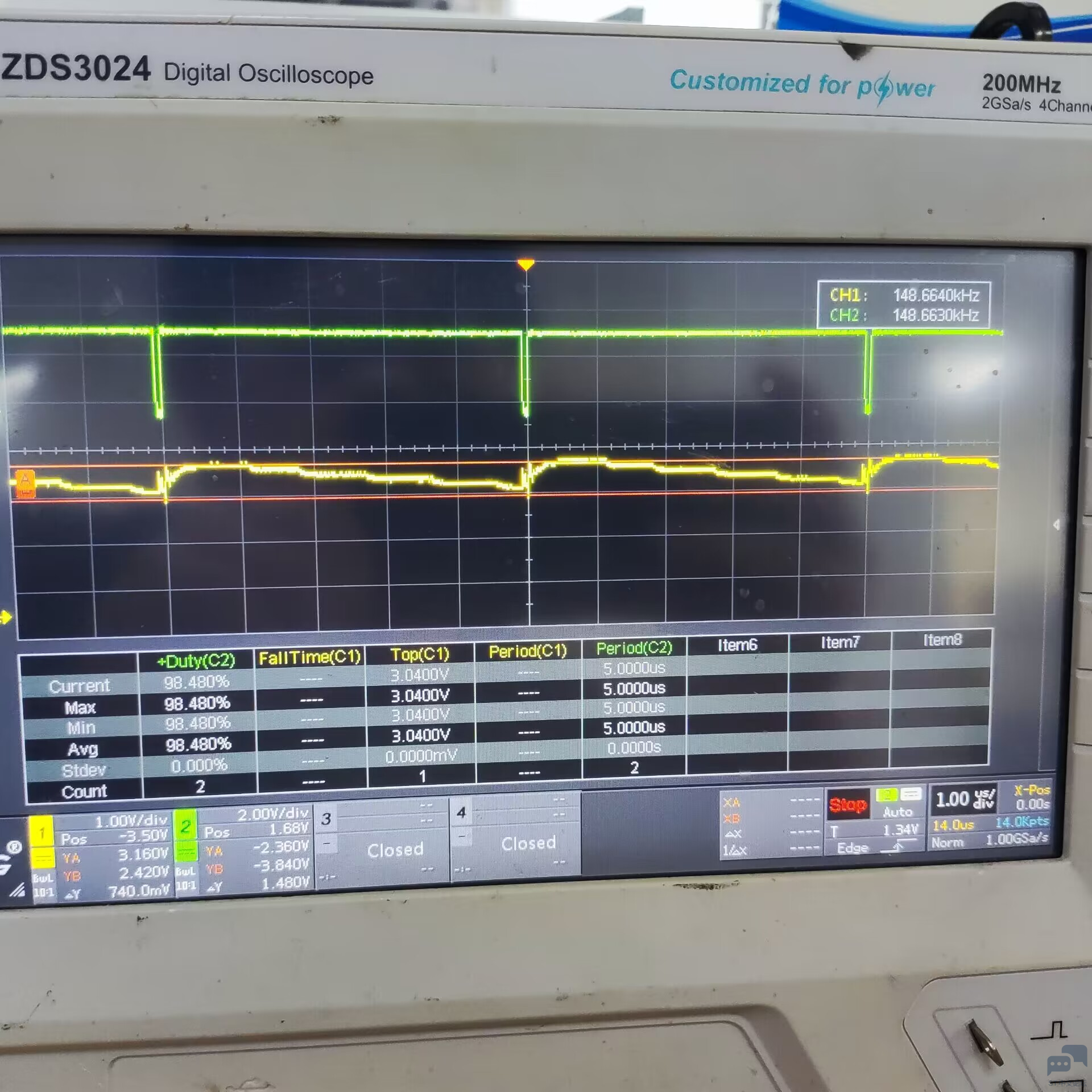

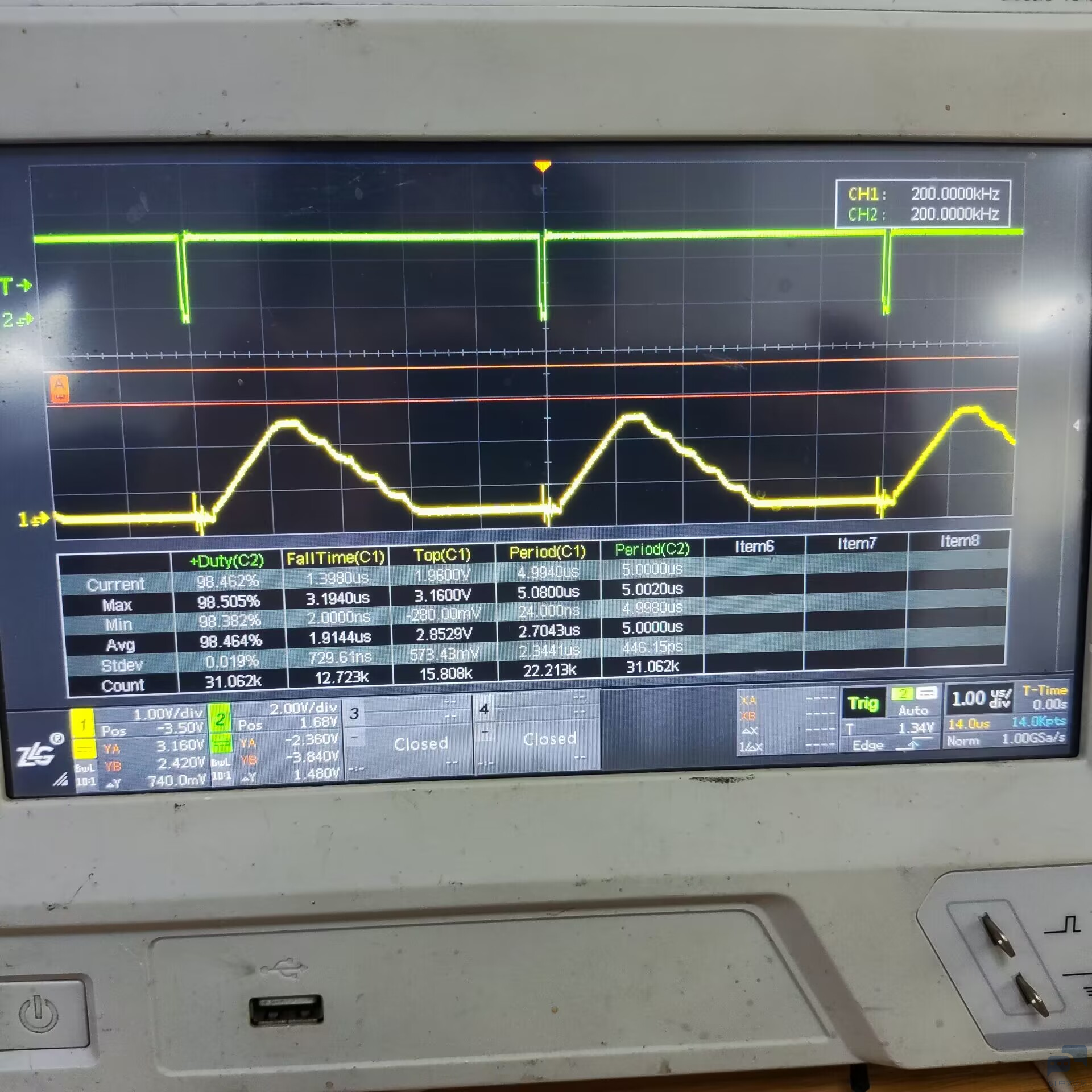

异常波形





赞 0 评论

kline 回答时间：2023-6-8 11:35:13

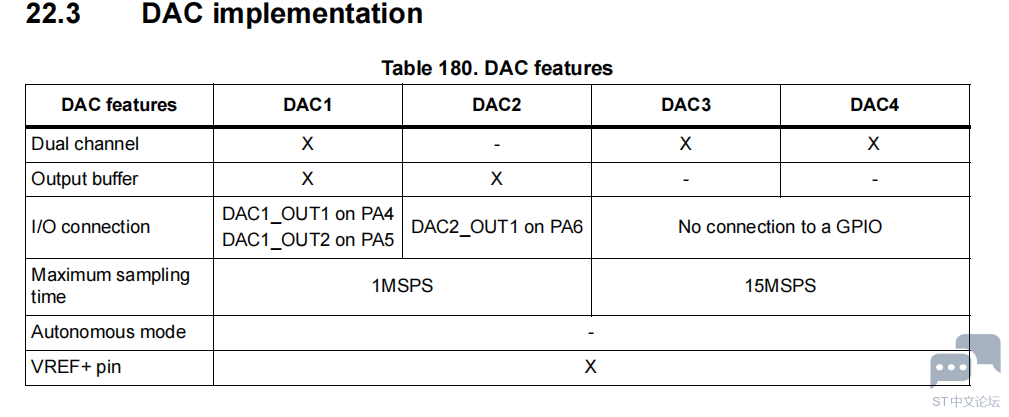

我也遇到过这个问题，最后发现是用的是DAC1或2有这样的问题，其原因是ADC1与2的采样频率不够，如下，你可以选用DAC3或4，然后通过OPAMP跟随输出观察下结果

赞 0 评论
