【P-NUCLEO-53L8A1评测】 +​​多区测距精度与稳定性验证

[复制链接]
北方 发布时间:2025-6-3 16:25

1 开箱和测试

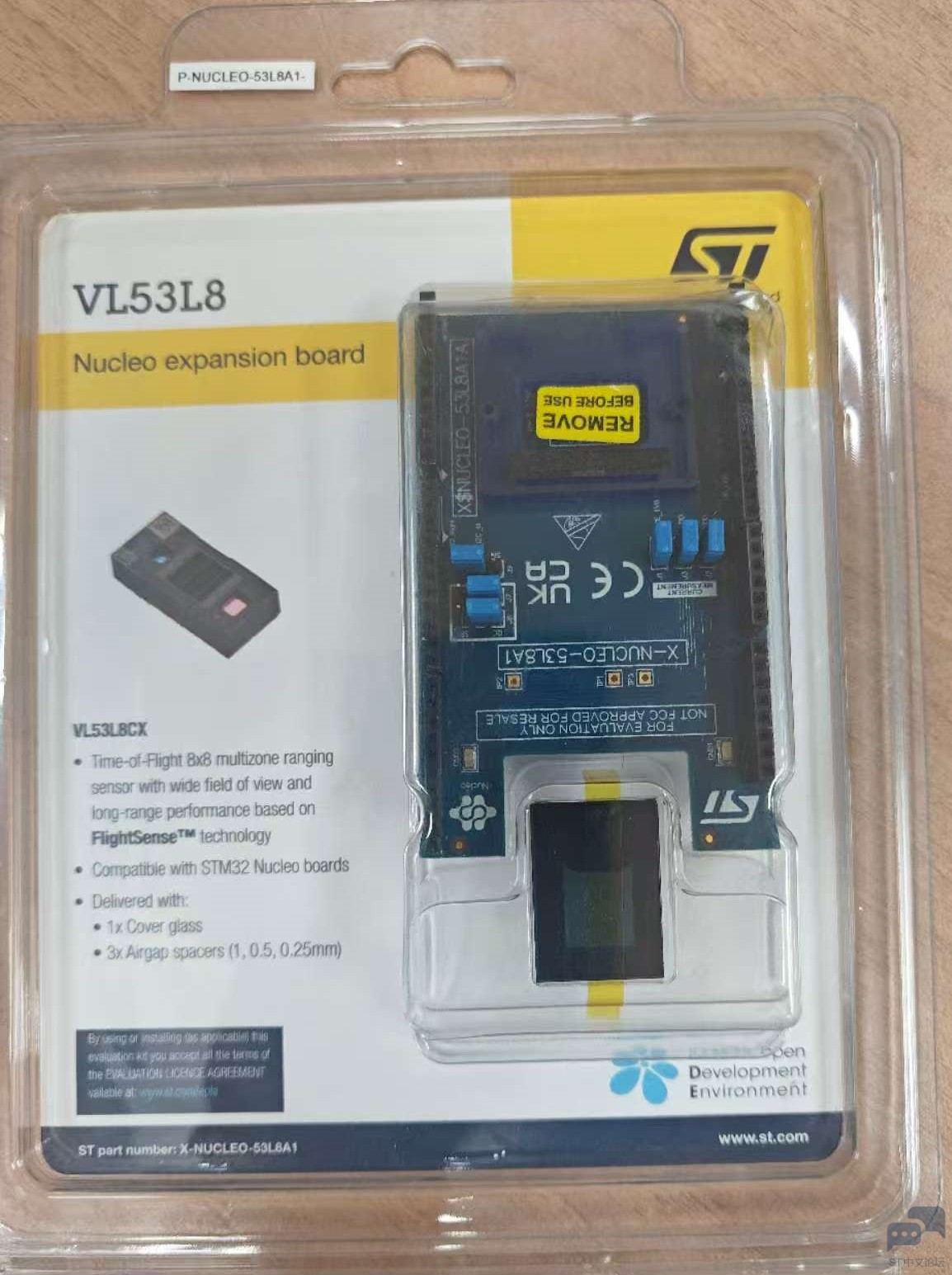

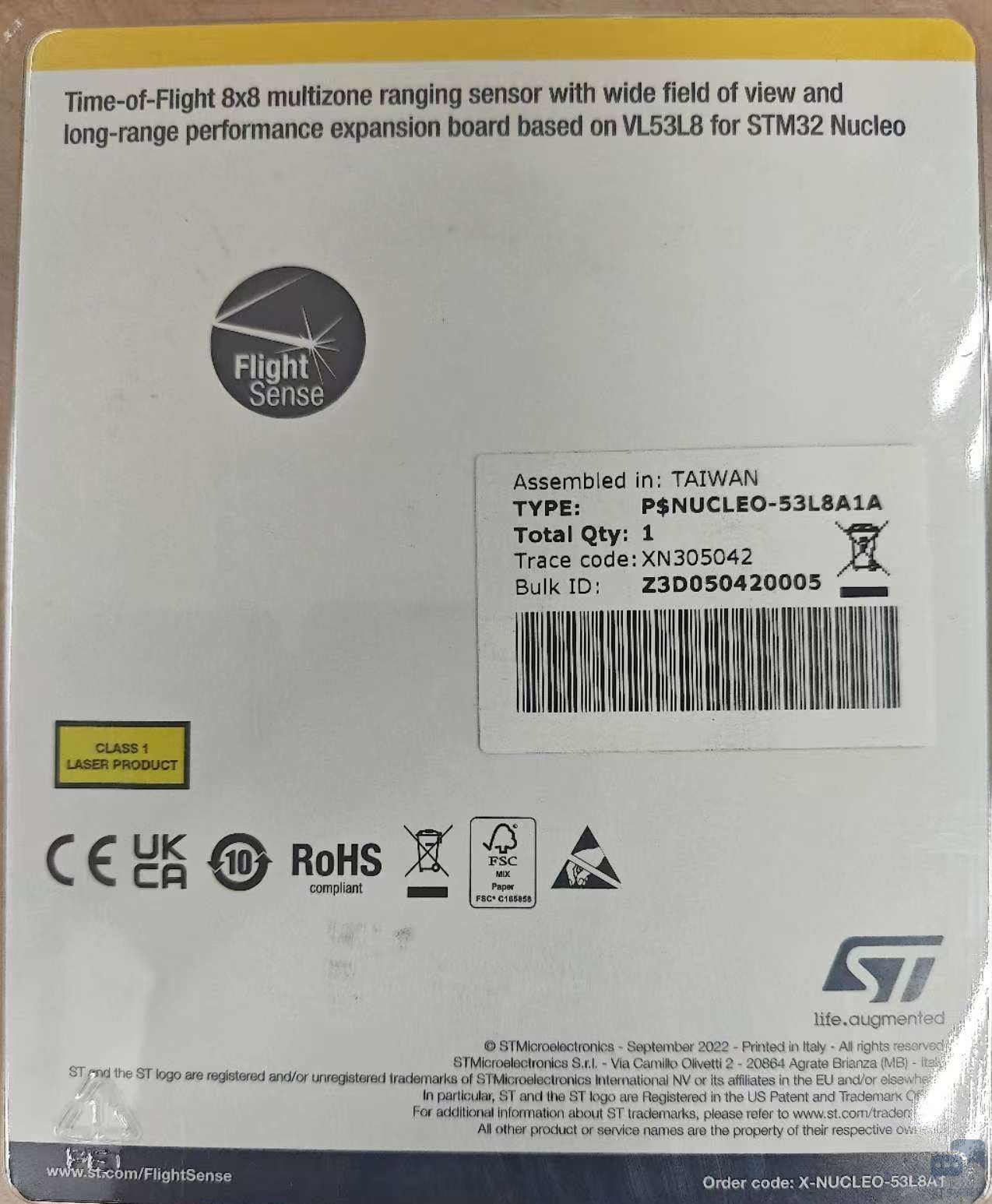

本次评测使用的设备是P-NUCLEO-53L8A1评估套件

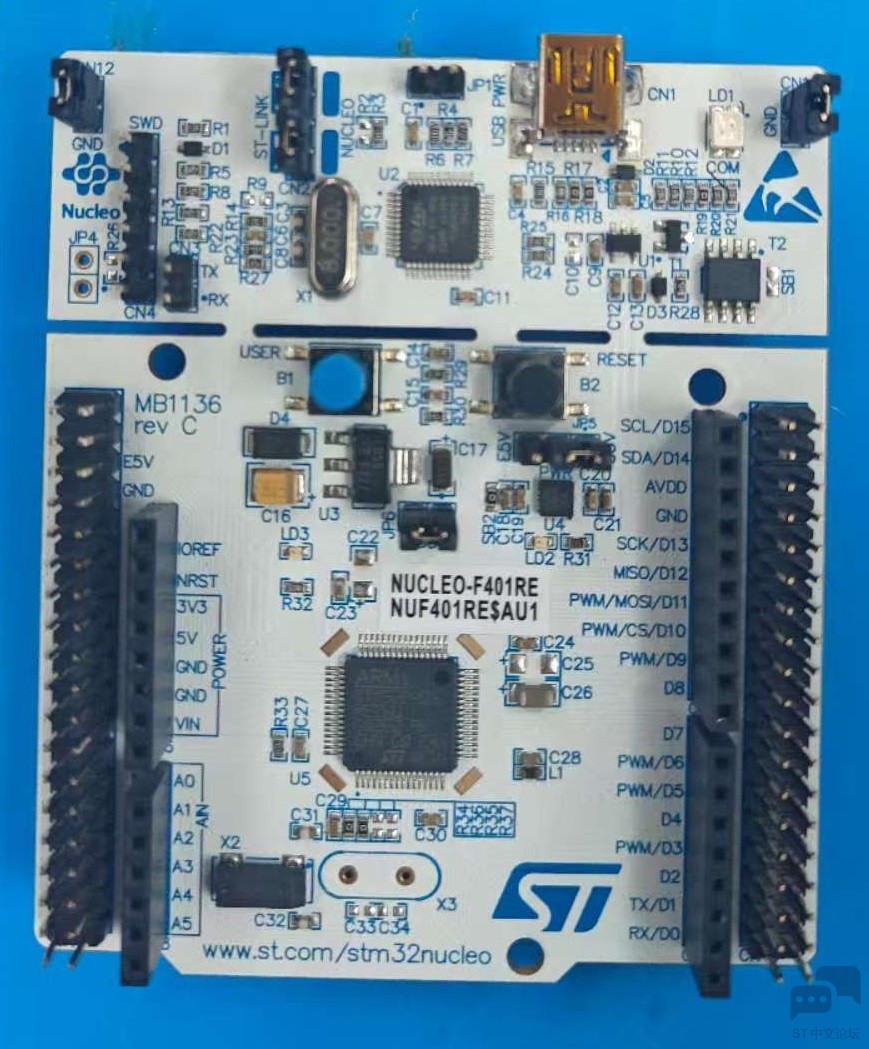

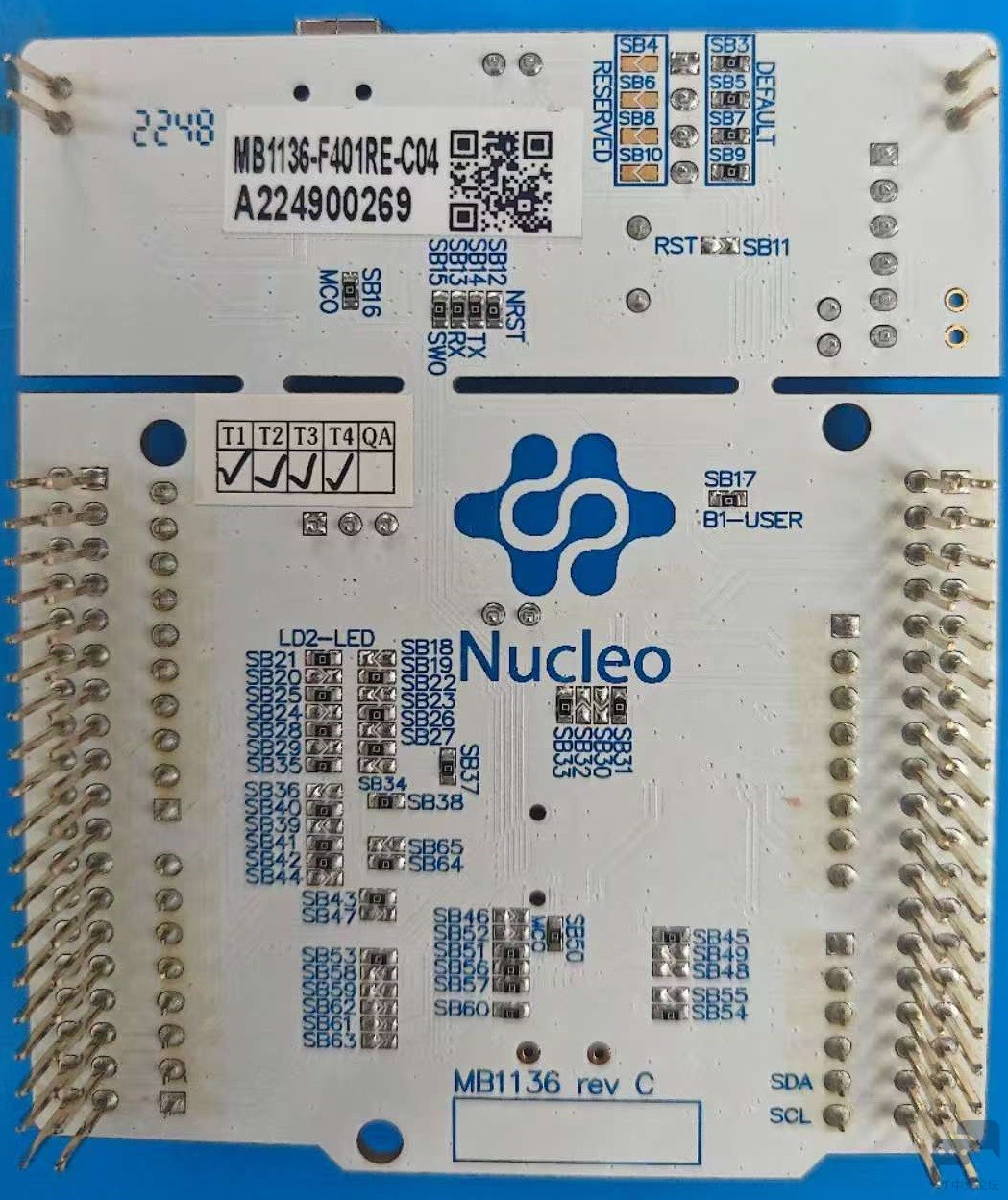

其中包括,NUCLEO-F401RE开发板

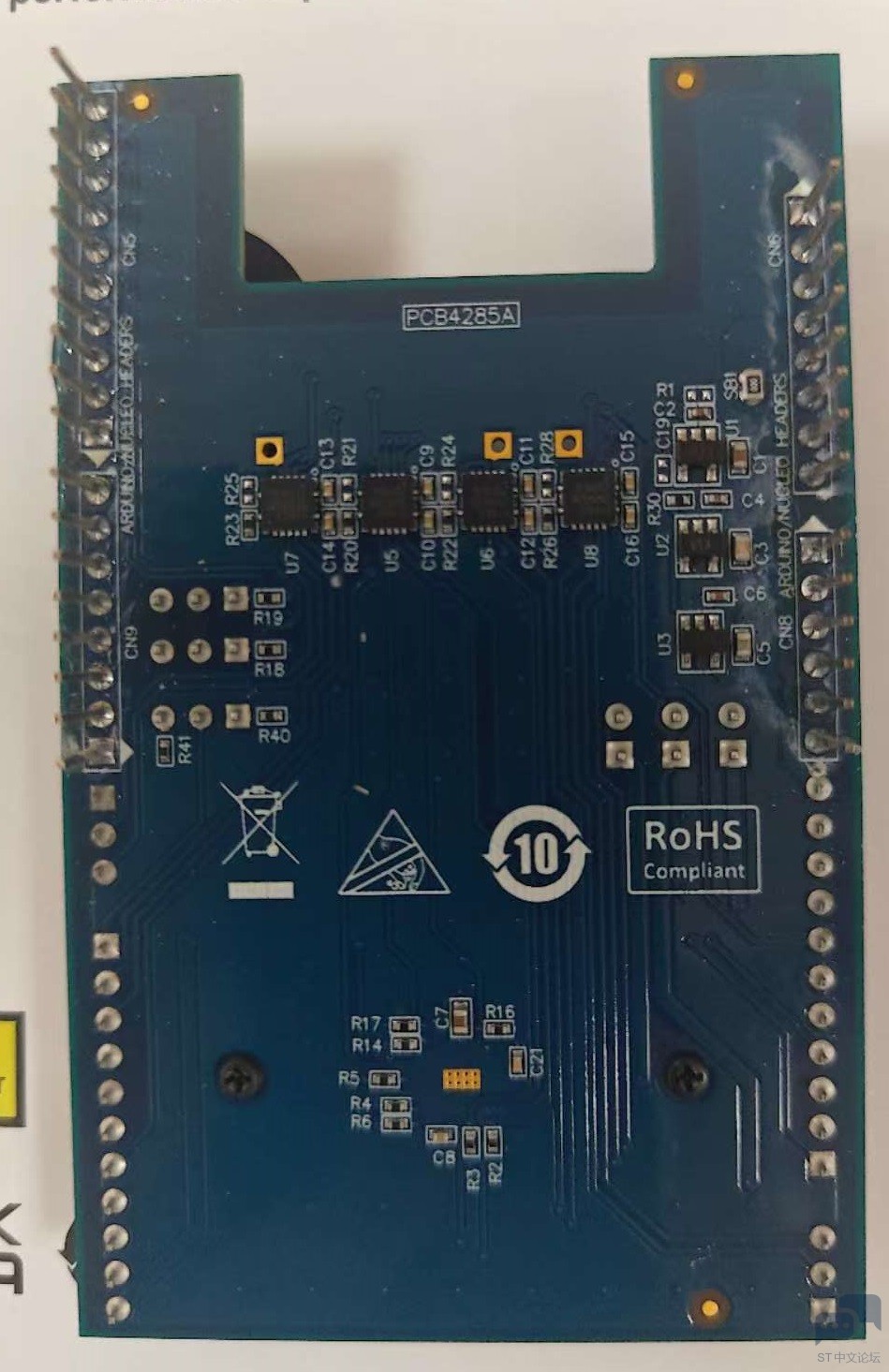

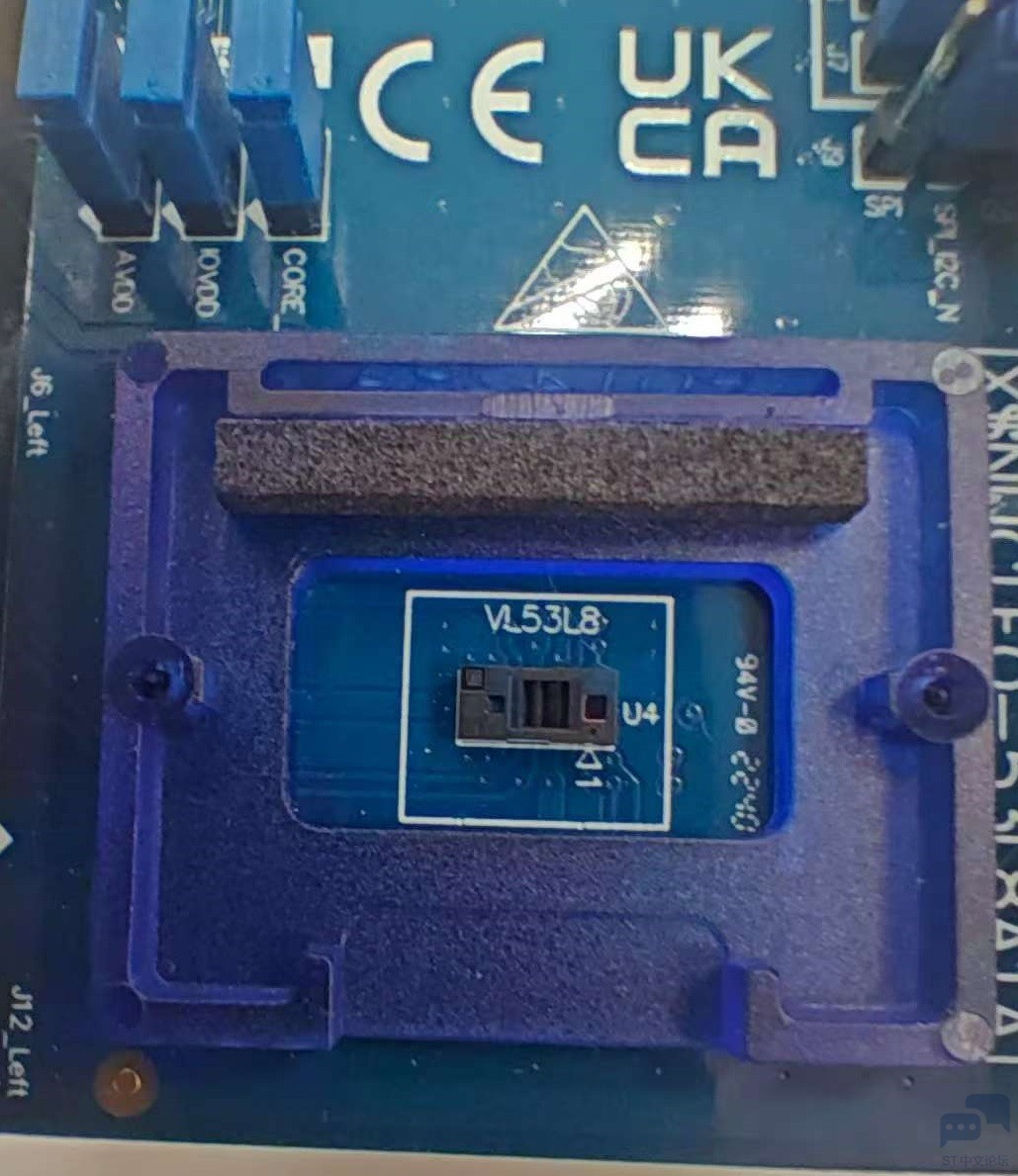

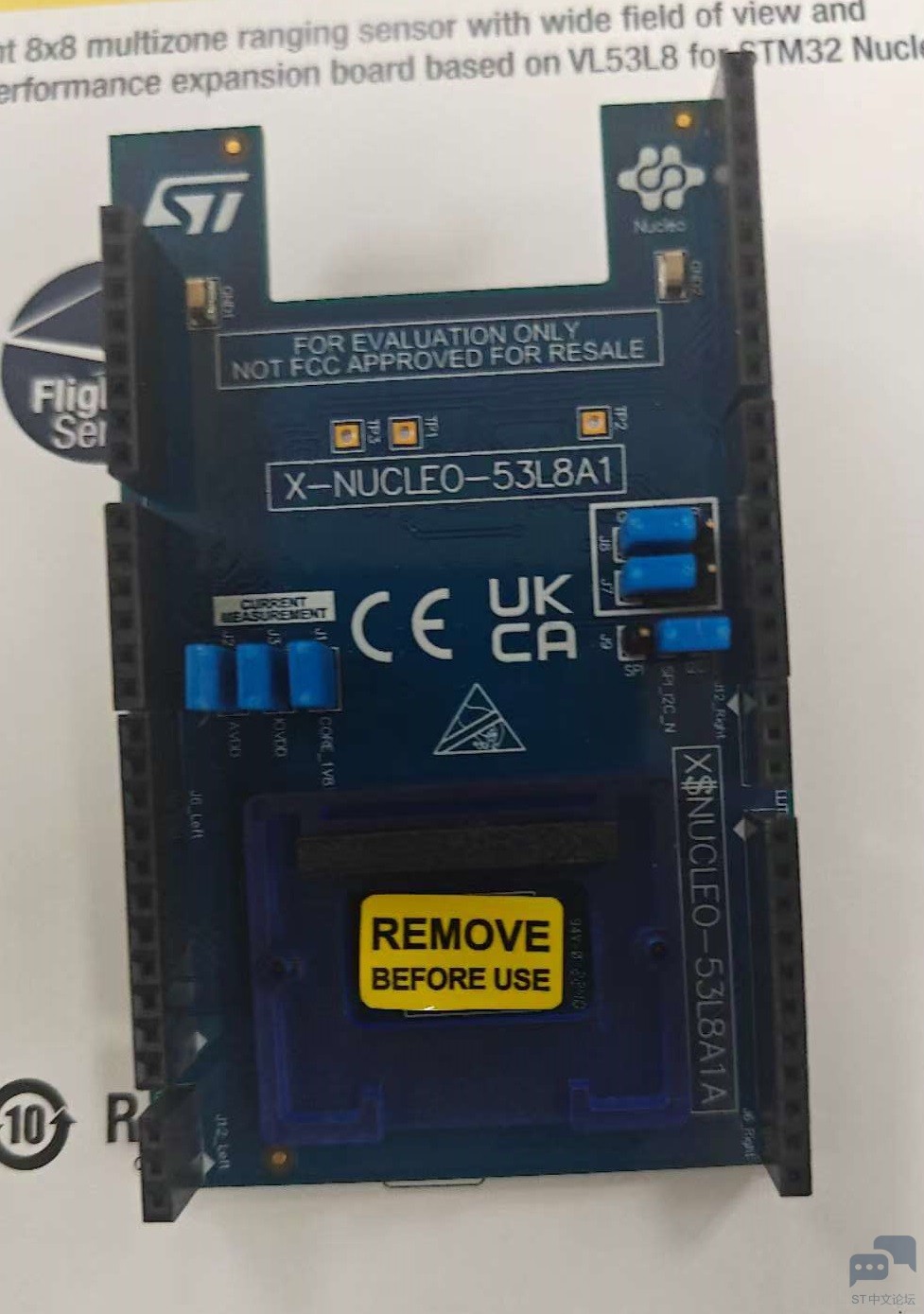

以及X-NUCLEO-53L8A1飞行时间扩展板

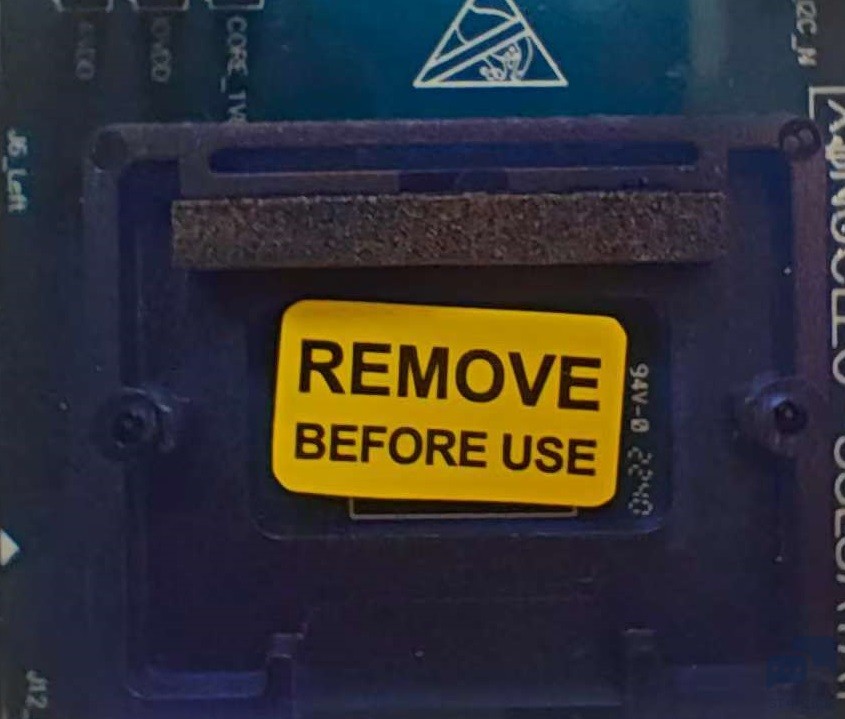

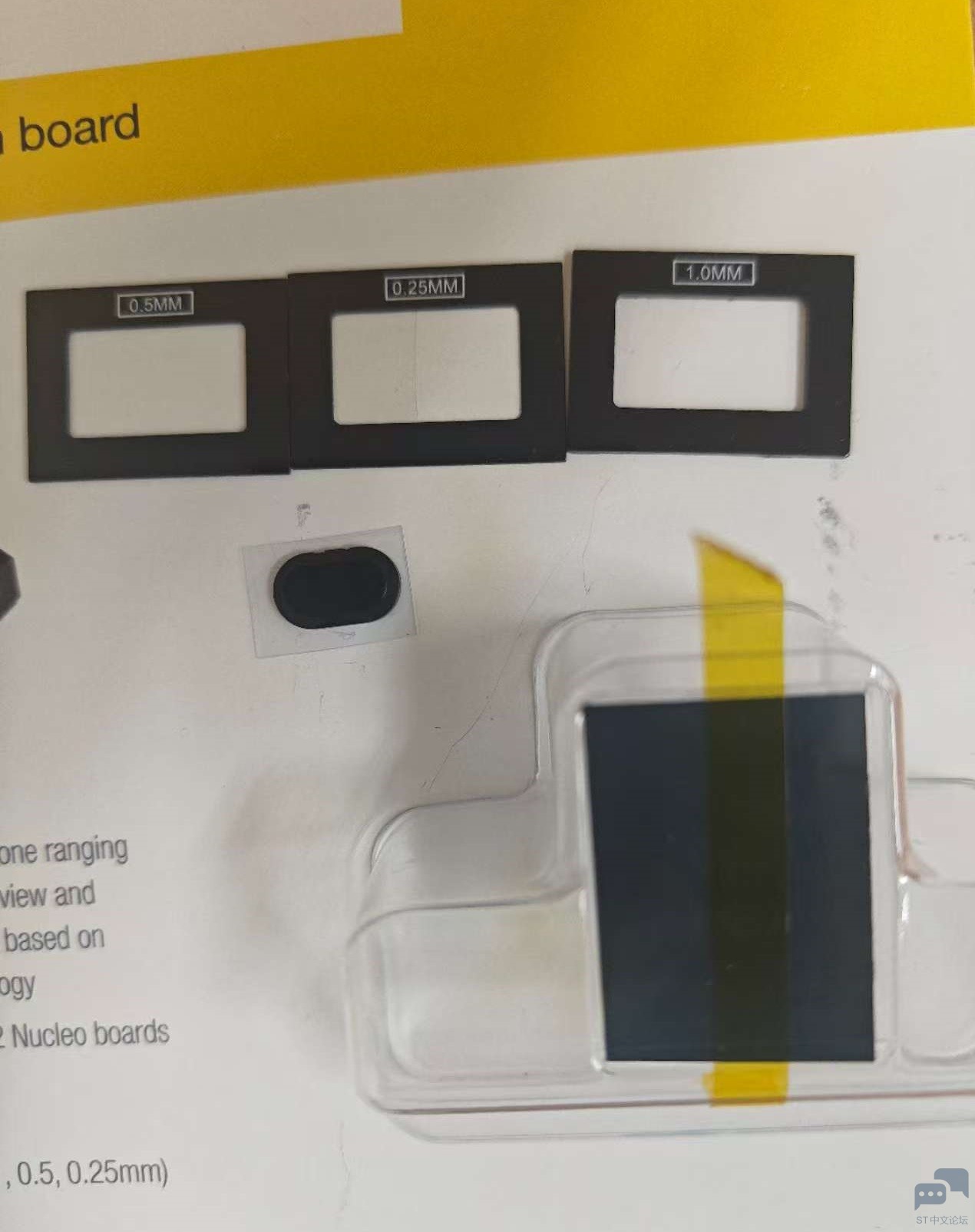

其中包括了空气间隙隔片和包含保护玻璃,

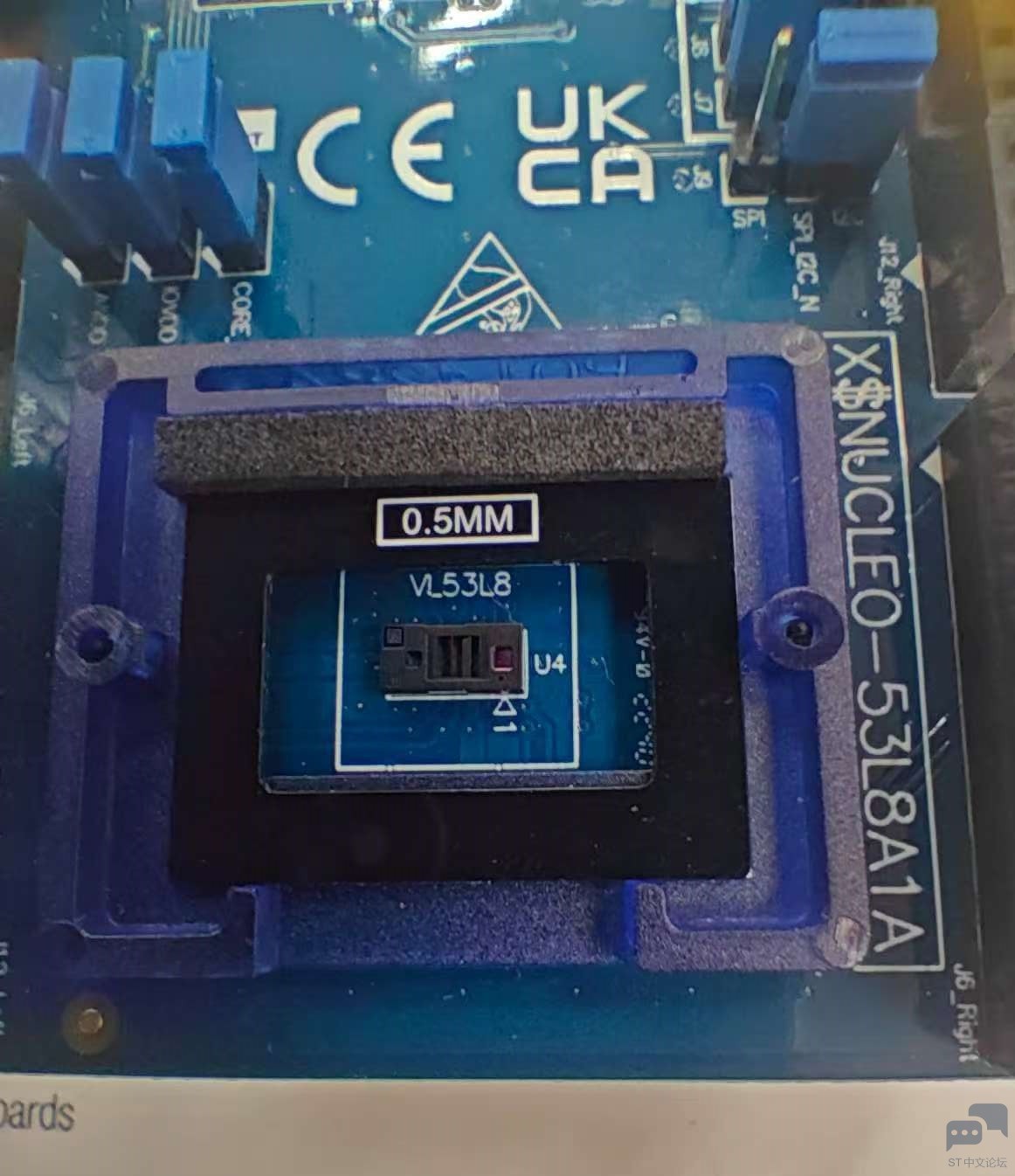

选择0.5mm的组合如下

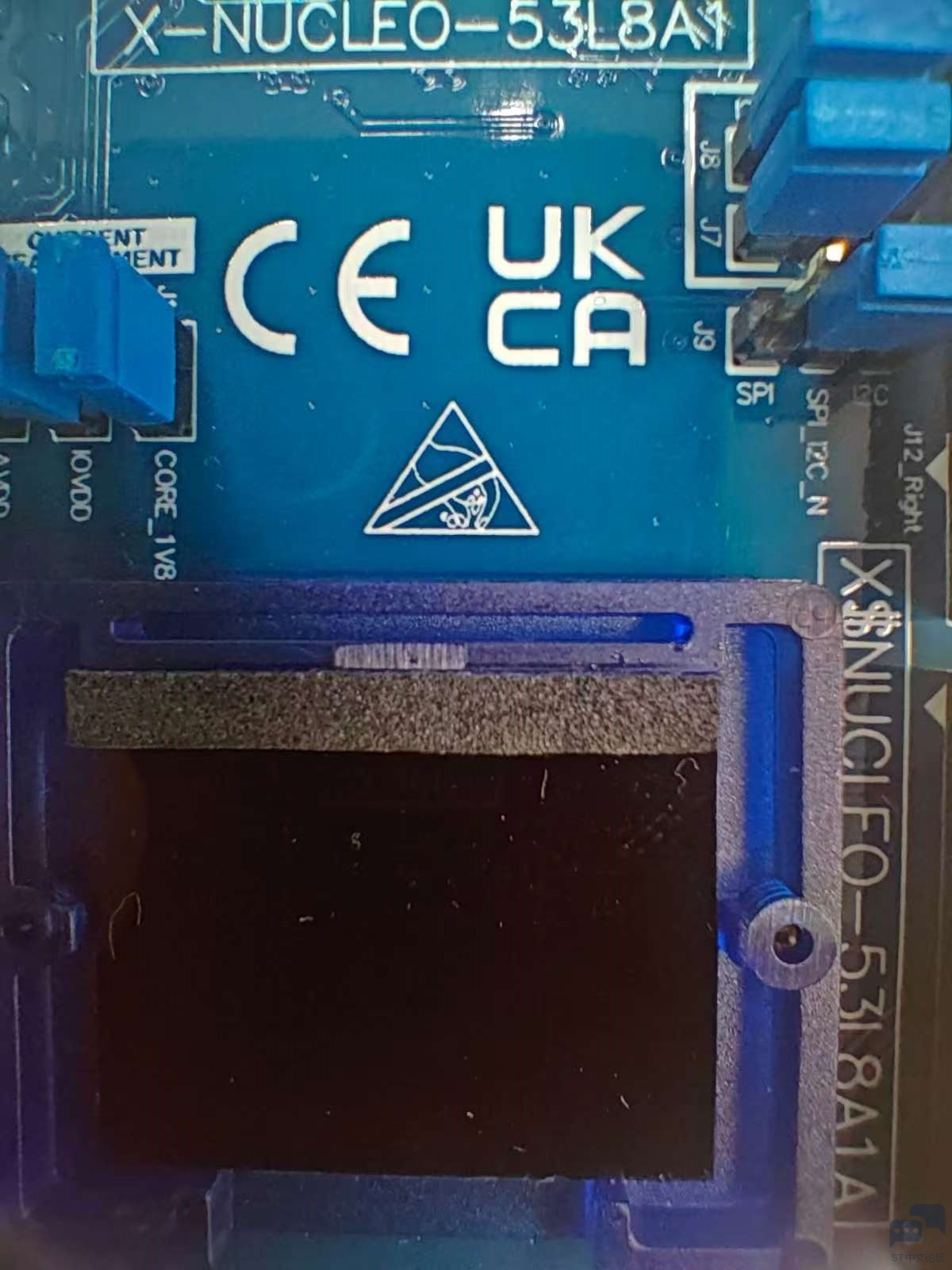

1193692169.jpg组合后的效果如下,


2 多区测距精度与稳定性验证

2.1 选择评估套件的GUI工具

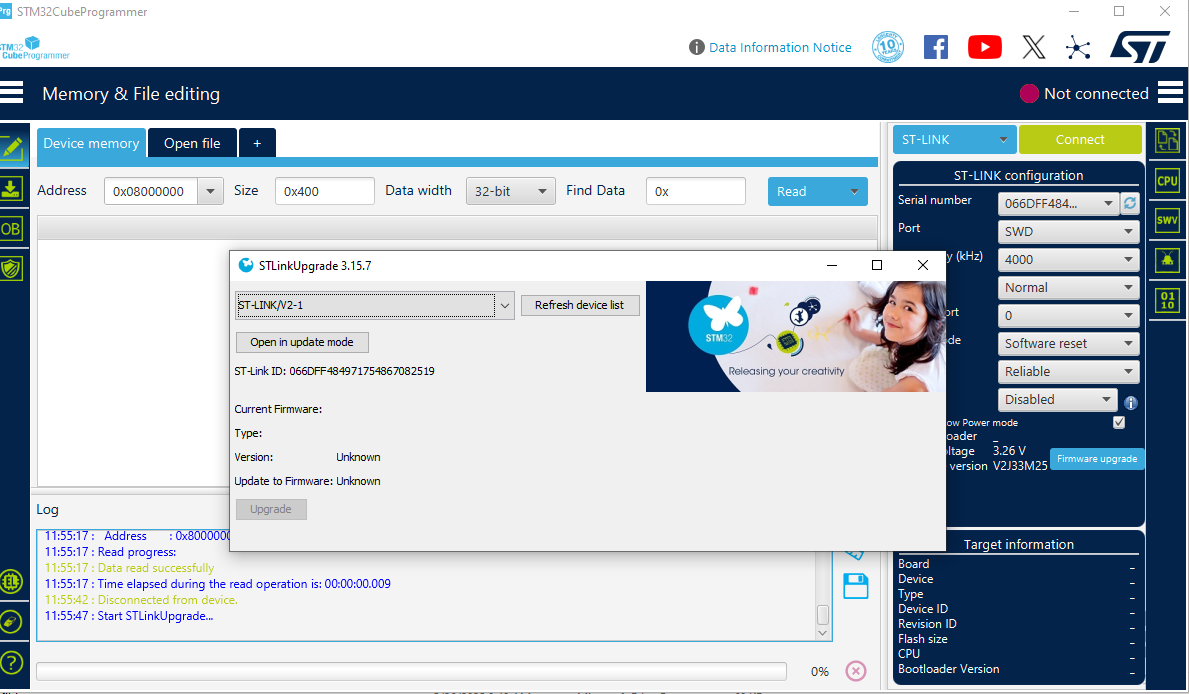

首先启动程序,然后需要先更新ST-link到最新版本,可以从programmer启动,

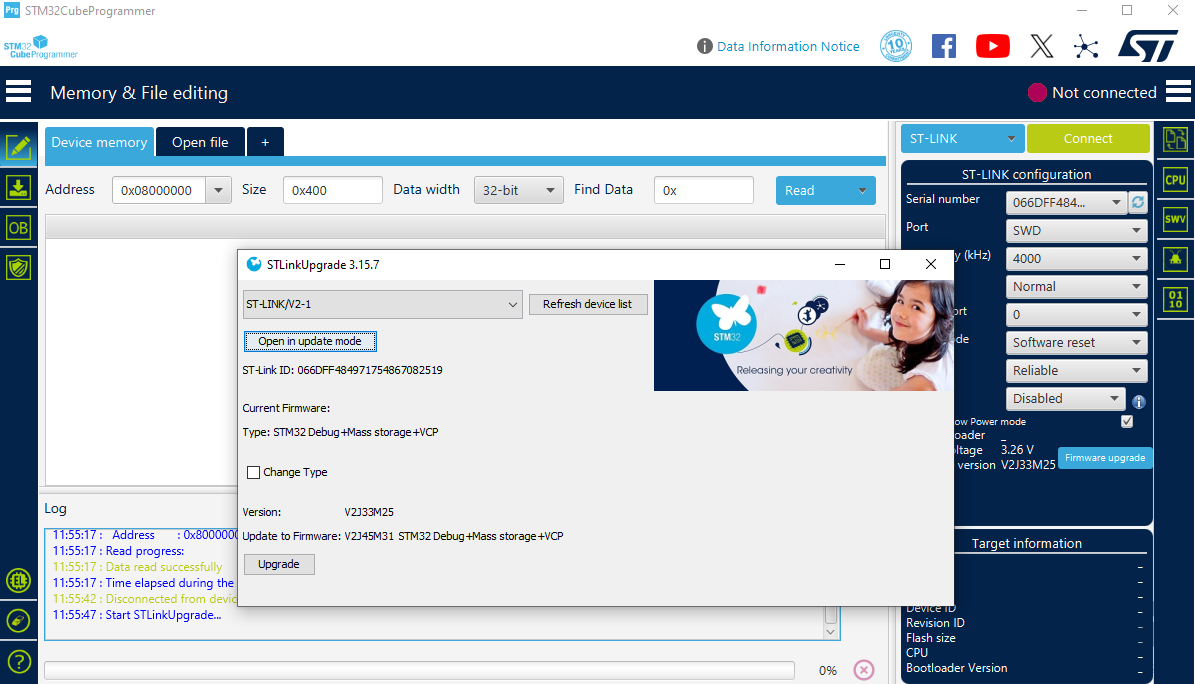

连接后可以检测并自动更新到最新版

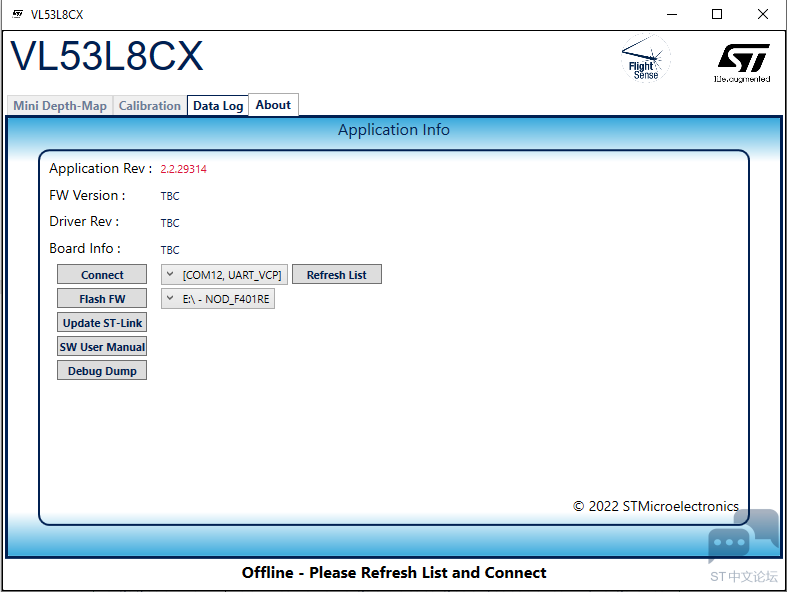

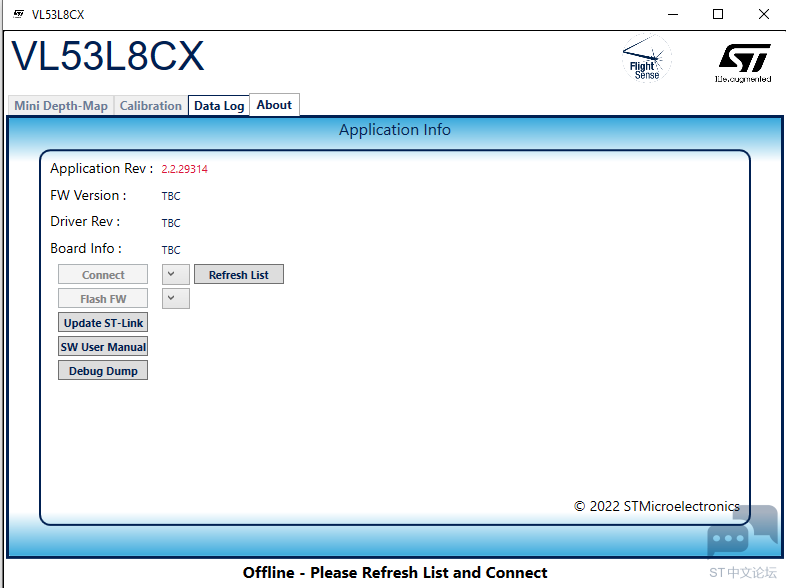

启动GUI程序并转到About部分,这时没有连接,其他主要的页面都是灰色无法访问


没有下载firmware之前,还是无法连接

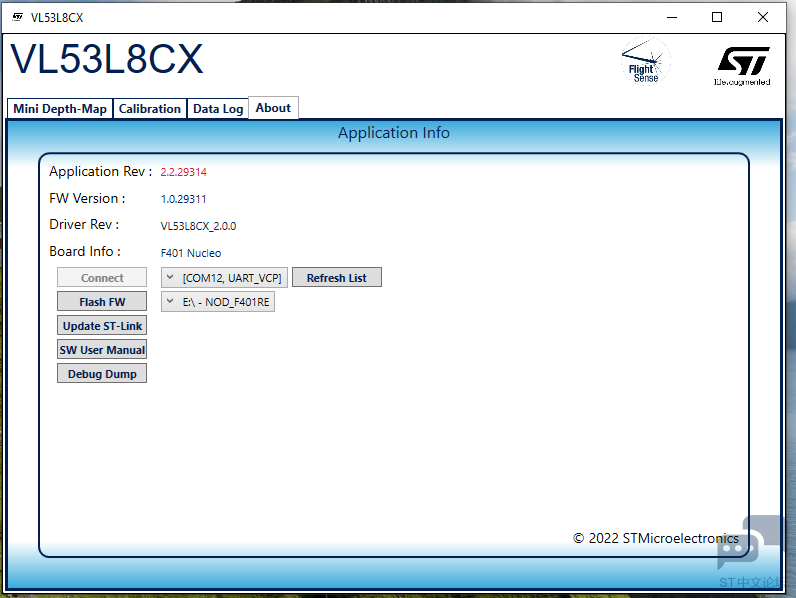

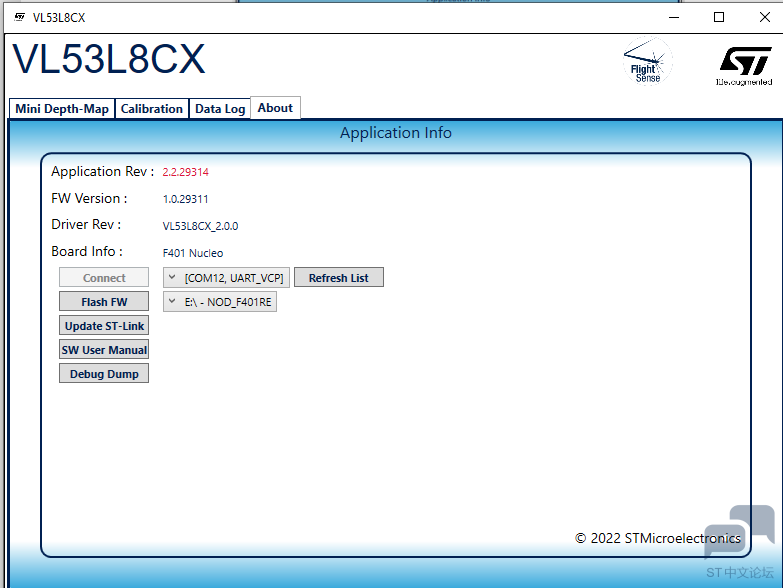

点解flash FW后,可以连接开发板了

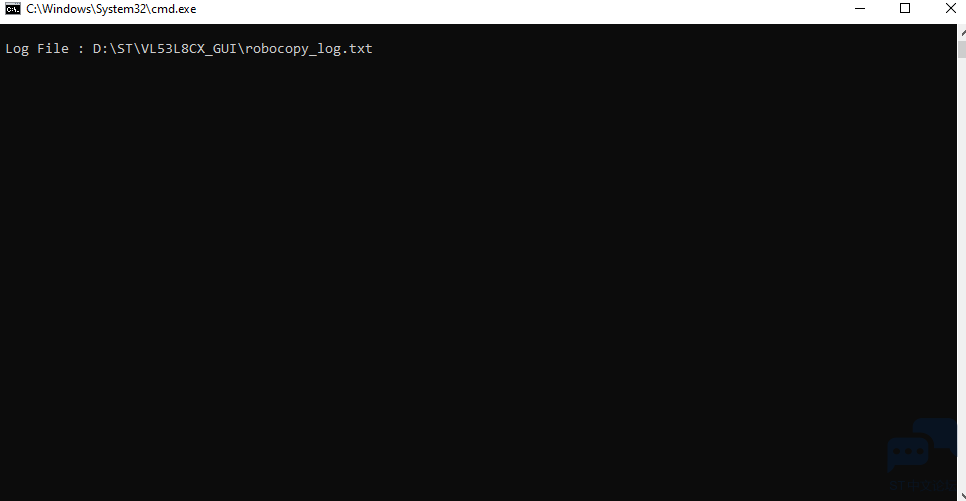

连接过程跳出console页面并提示log的位置,随后自动关闭。

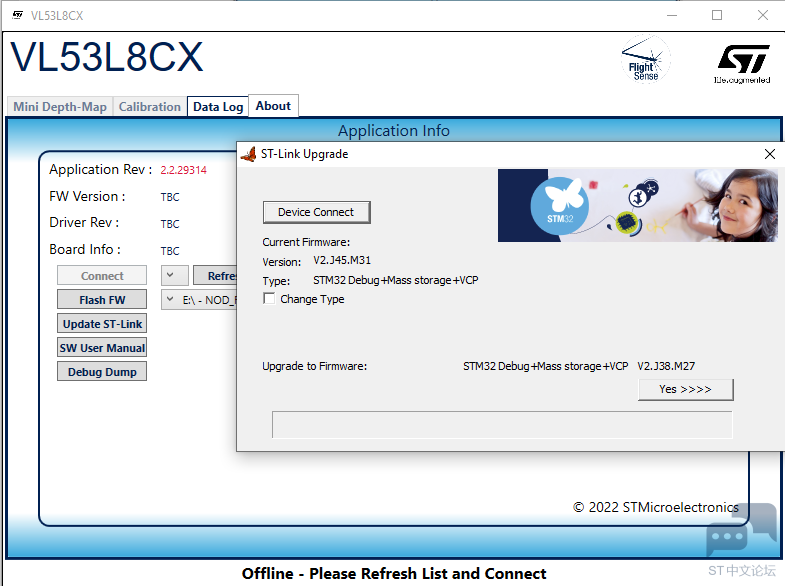

st-link 的更新也可以从这里跳转

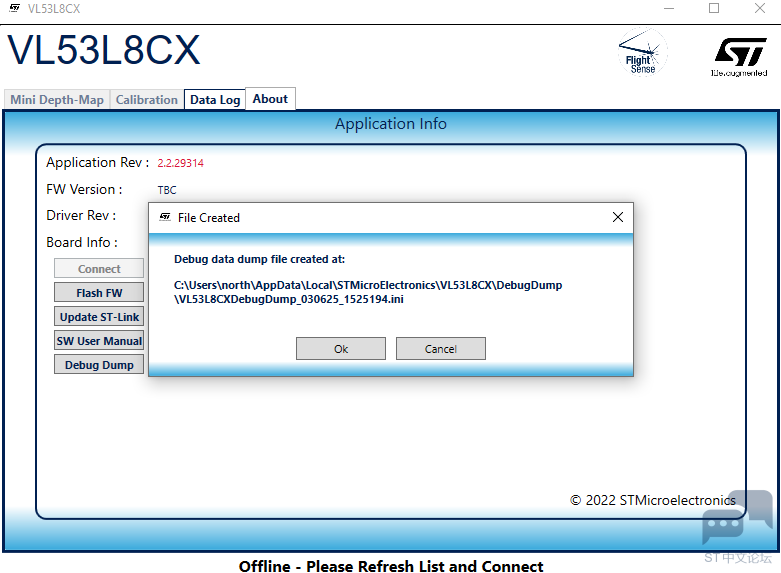

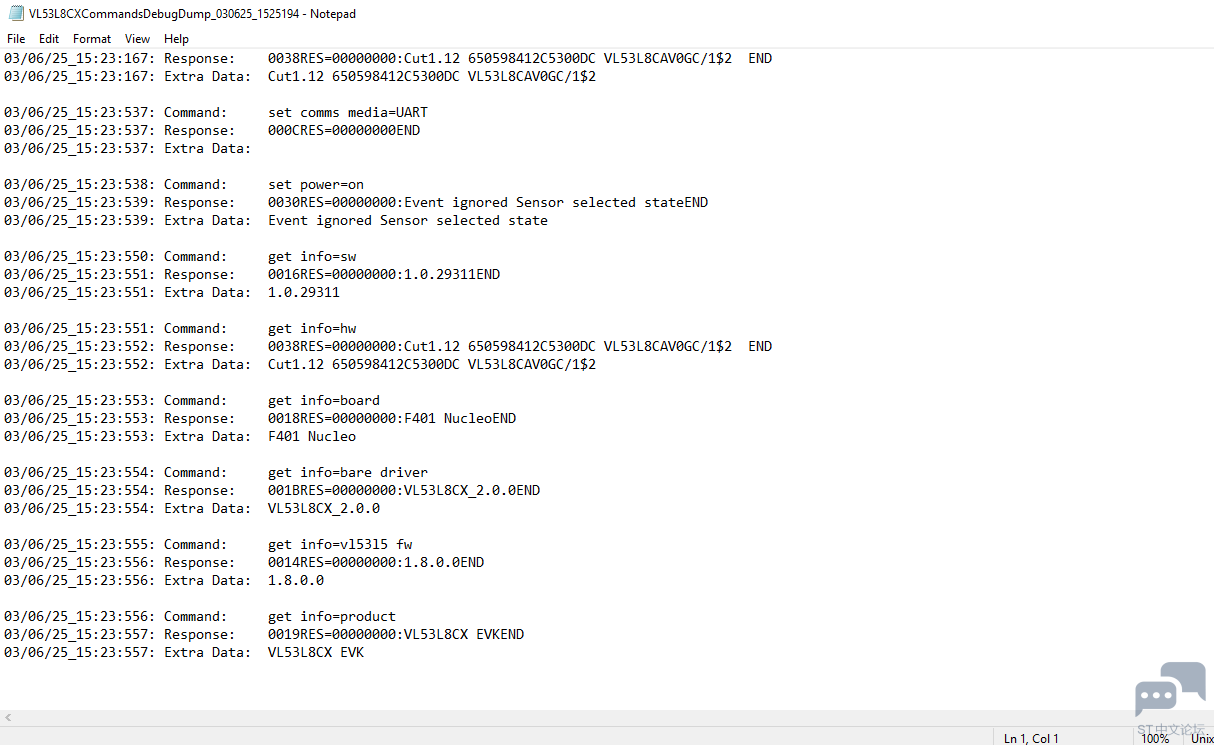

调试数据的log可以从这里写入硬盘


记录的是整个调试的过程代码


2.2 数据加载和测试

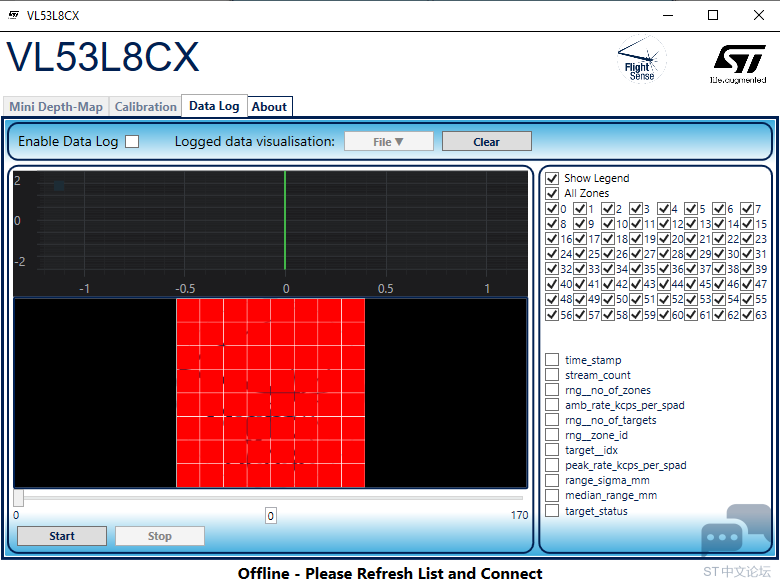

可以加载前面连接开发板后的数据,

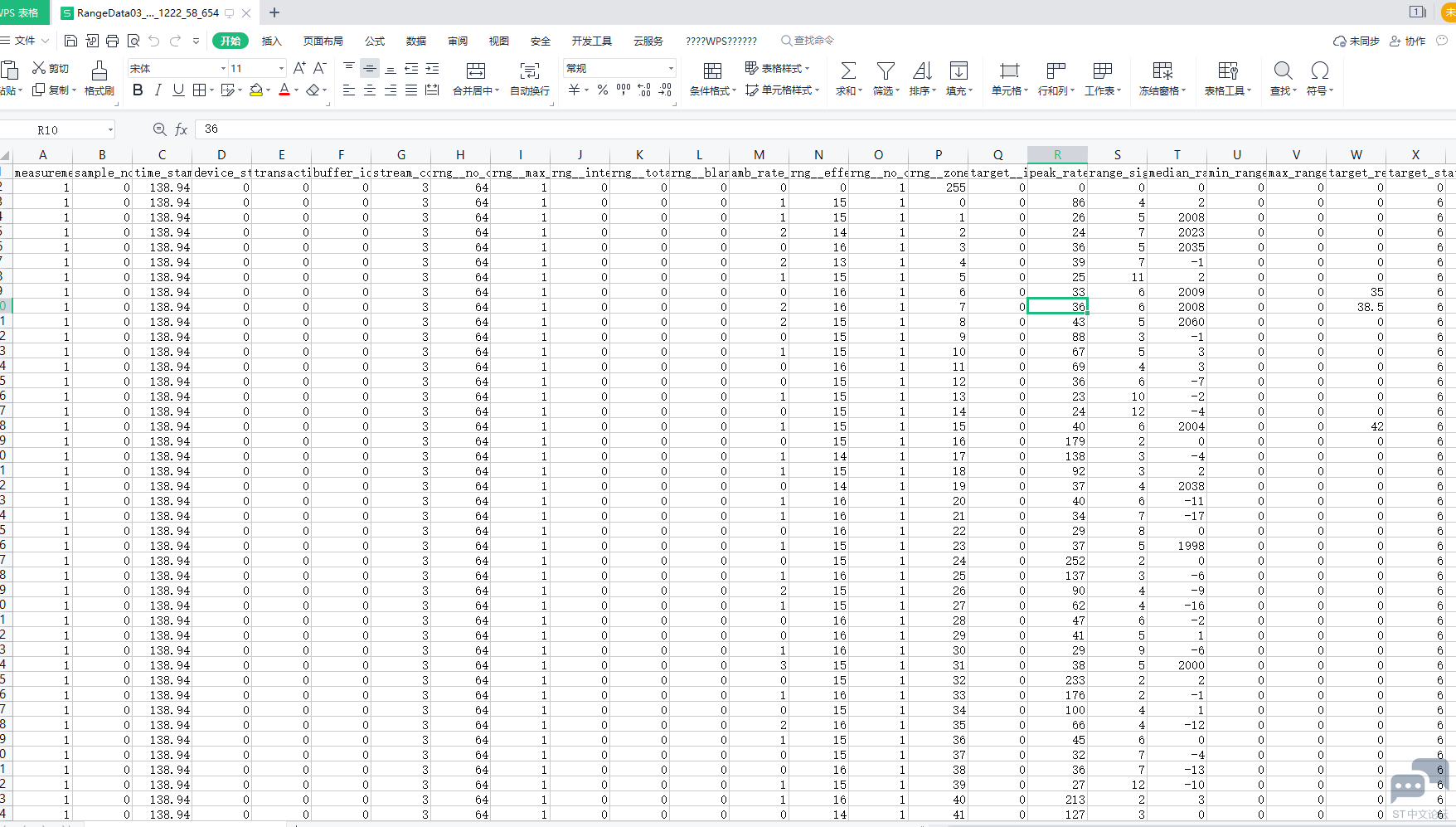

这些都是表单,可以用excel打开

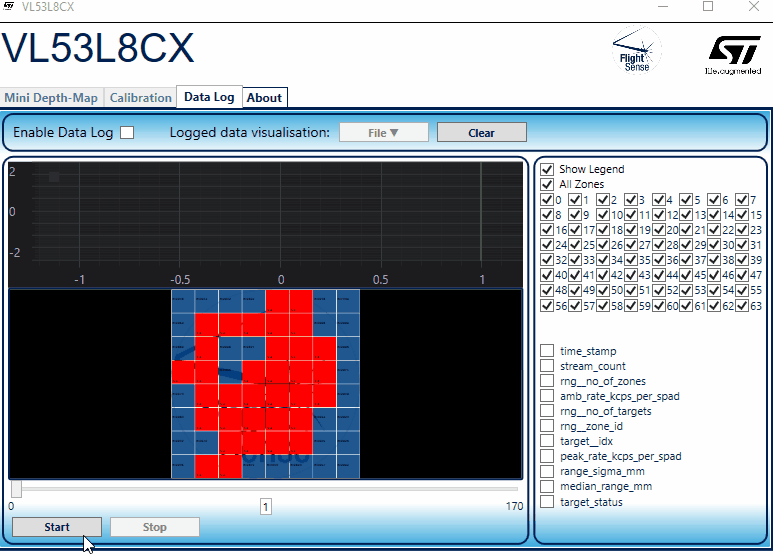

点击start可以复现这个过程


2.3 调整传感器数据

连接开发板和传感器

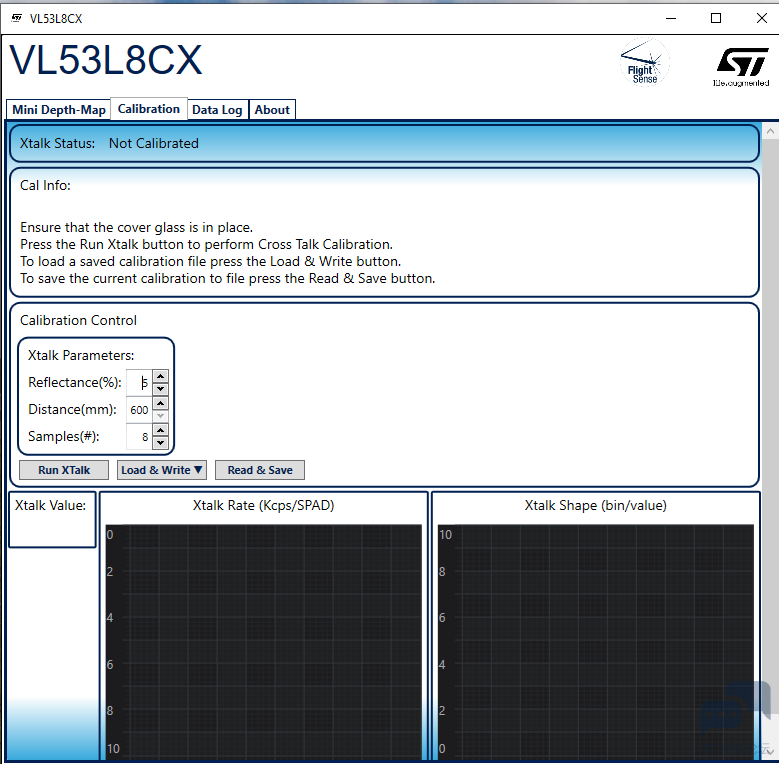

首先校正传感器,

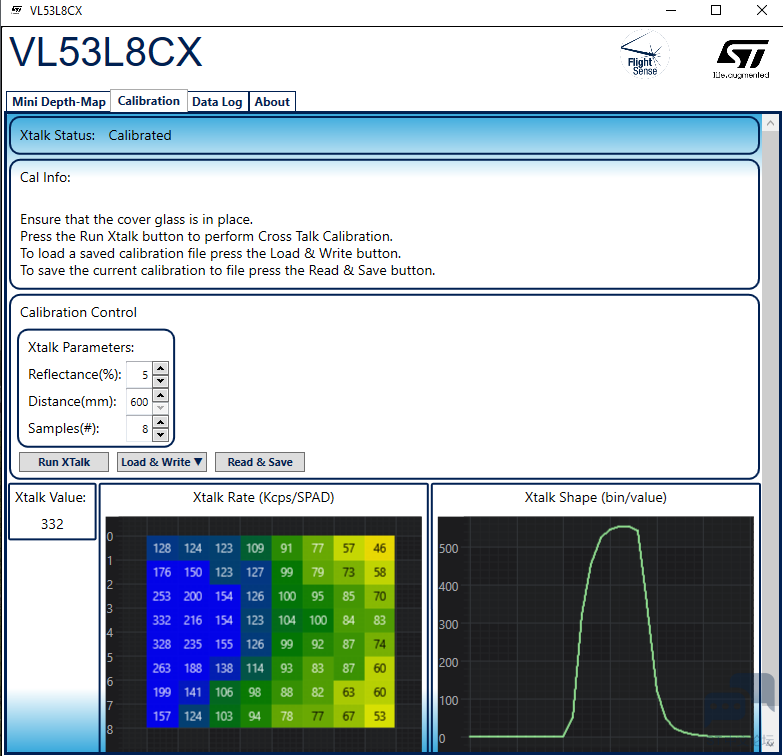

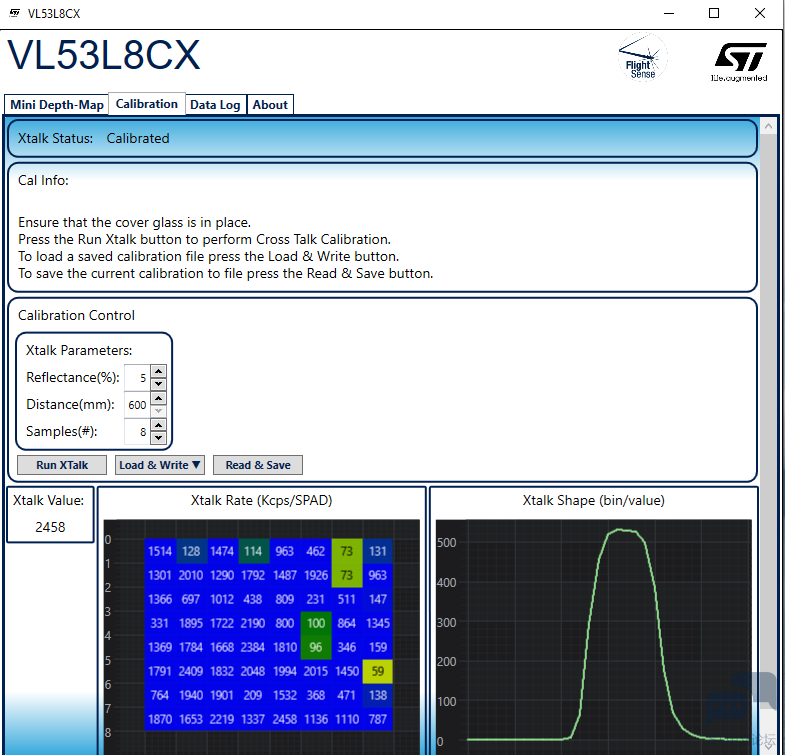

因为安装了保护玻璃,因此需要自动调整数据,主要是xtalk的数值,这是第一次测试


然后反复调整一下,直到数据稳定


2.4 实际测多点测距和稳定性测试

进入包括深度图,这里用颜色标识距离,红色近,绿色远,对照着标尺和上面的读数可以测试实际测试的距离

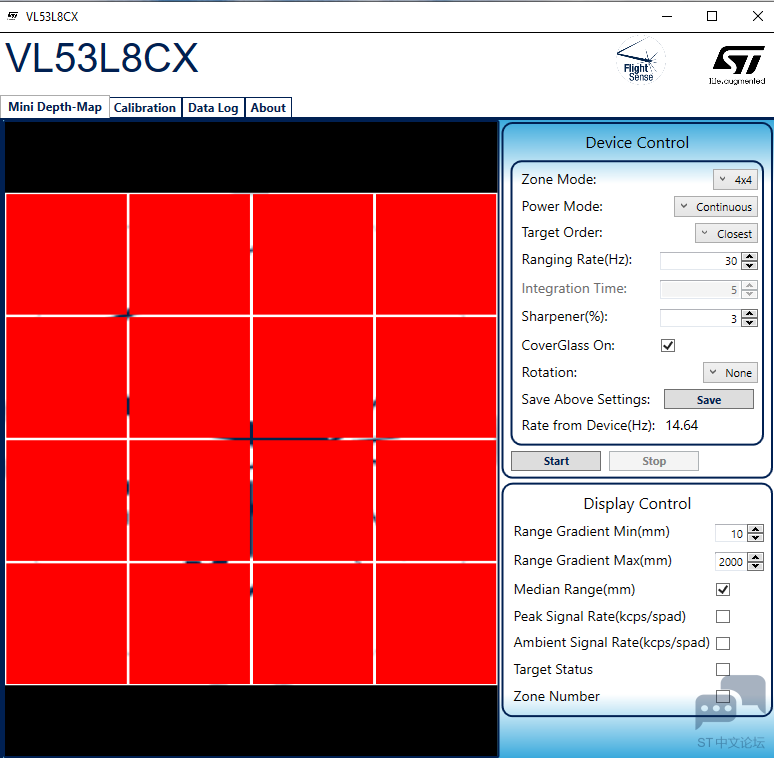

先选择4x4的分辨率,点击启动,这样速度快,精度略低


实际测试结果如下

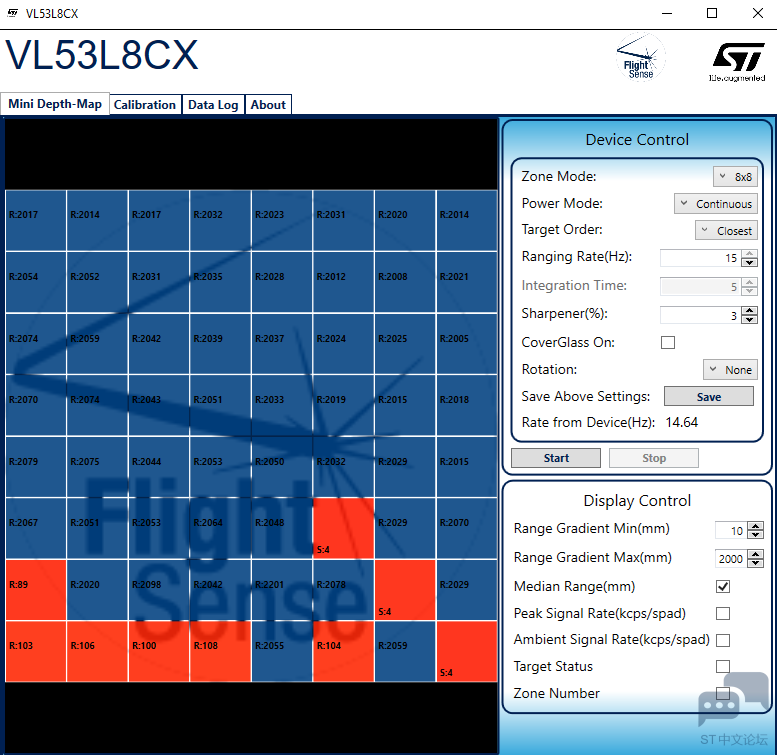

选择8x8的分辨率,测试如下


3 小结

上述测试的过程,需要先搭建软件平台,并了解各个选项的功能,根据需要自动选择。

然后建立标尺和读数相对应。

在完成上述构建后,多区检测就变得很容易,因为有了可视化的点阵显示,随着区域障碍物的移动检测,可以看到不同像素有不同的读数,而且速度快,精度高。

同时有很好的稳定性,基本上没有数据跳变和波动过程。

这个需要首先进行传感器数据的校准,而且为了精度,需要选择尽可能小的空气间隔板,不过,在使用校正后,用户的检测过程就没有那么复杂了。

本测试顺利完成。
