STM32WL55CC HSEDRY始终为0，无法使用TCXO

[复制链接]

ksswang 提问时间：2025-6-12 15:56 / 未解决

图纸如下，使能外部TCXO后，设置HSEBYPPWR为1 HESON为1，但始终等不到HSCRDY为1。

示波器测量TCXO输出。0.8Vpp。后按手册在TCXO输出到OSC_IN引脚间串入10pF电容，在OSC_IN端测量幅度为0.4Vpp，但是还是HSEDRY始终不为1。

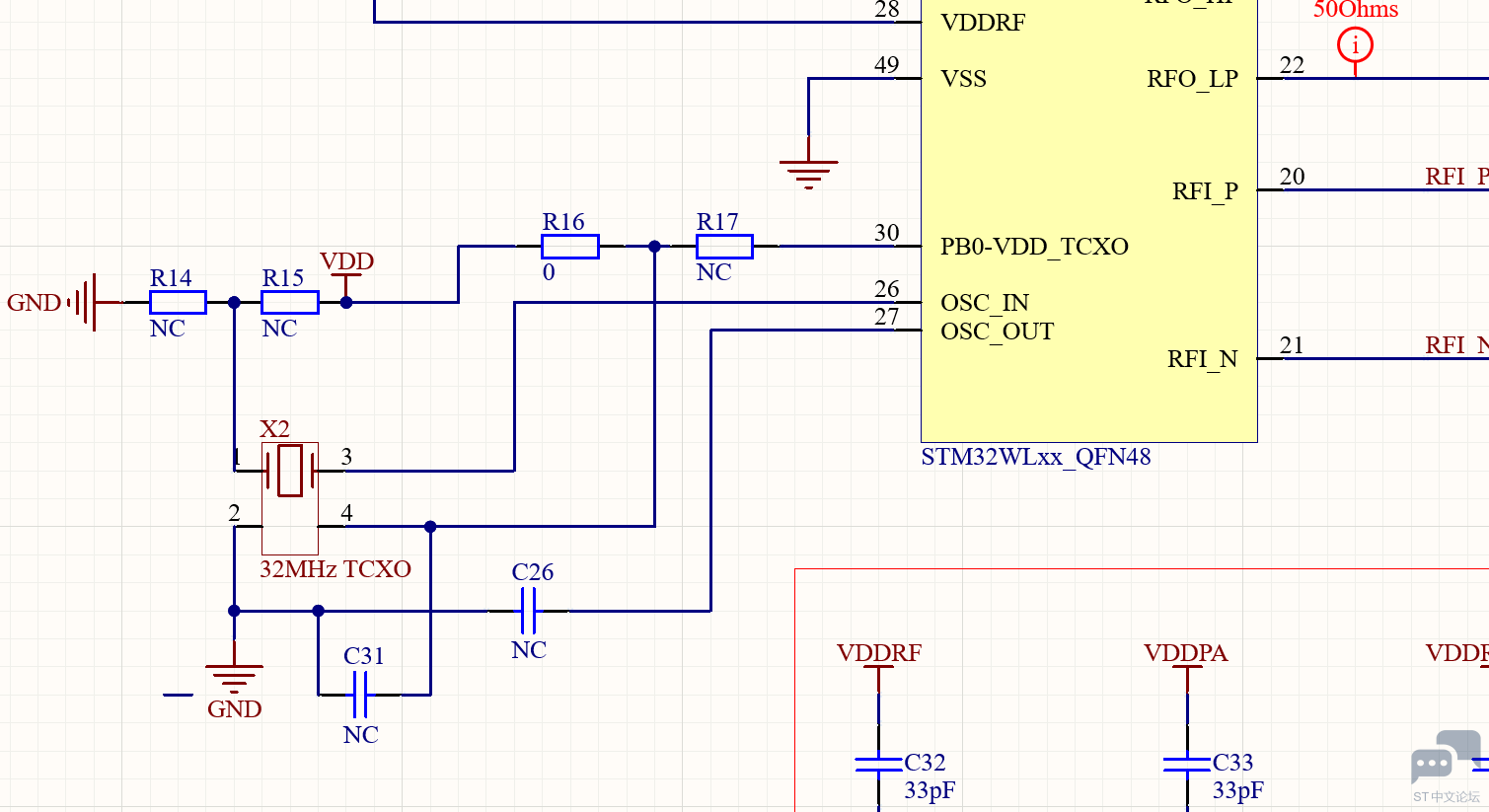

原理图如下：

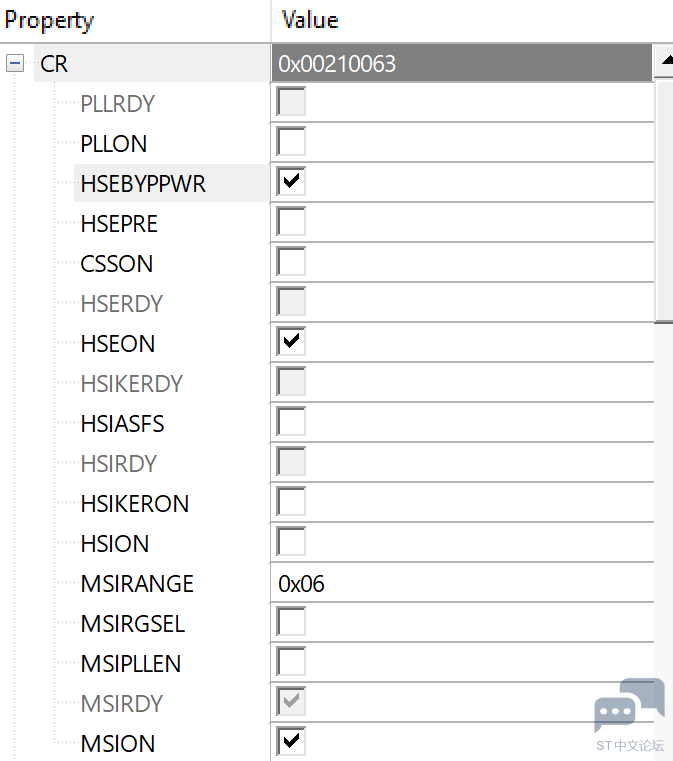

设置如下：

赞收藏评论0 发布时间：2025-6-12 15:56

0个回答
