STM32F405的ADC功耗参数不理解

[复制链接]
丹工 提问时间:2025-7-21 19:22 / 未解决

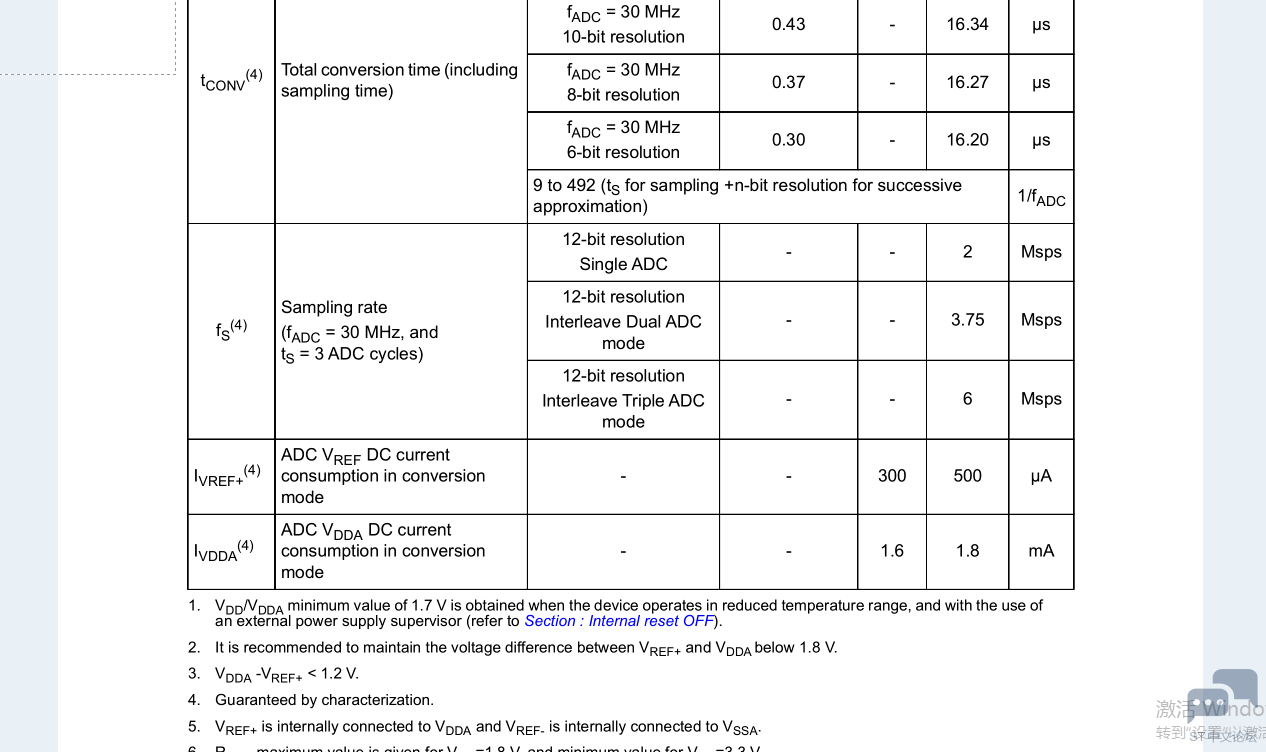

请问下表格中最下面2行,是总的ADC转换过程电流还是某一路ADC的一个通道工作时的电流,这个也没看出来究竟ADC的fs多大下的电流。

收藏 评论3 发布时间:2025-7-21 19:22

举报

3个回答
butterflyspring 回答时间:9 小时前
个人理解,应该是ADC的一个通道转换时的IVDDA的电流。如果几个ADC总的,参考意义就不大。


这个数据时最大的电流,也就是所有最耗电的条件下。 表格上面有提到参考表14的条件,基本上按最大值。
丹工 回答时间:5 小时前

butterflyspring 发表于 2025-7-22 10:35
个人理解,应该是ADC的一个通道转换时的IVDDA的电流。如果几个ADC总的,参考意义就不大。</p>
<p>

我也倾向于一个ADC通道的电流值,关键也没说fs是多大,消耗电流和数据刷新速度有关的。

其实我是想对比下405和L4系列的单片机主要用ADC时的功耗差异,有没有必要选L4低功耗的产片。不知道cube上有功耗计算的吗

butterflyspring 回答时间:4 小时前
丹工 发表于 2025-7-22 14:33
[md]我也倾向于一个ADC通道的电流值,关键也没说fs是多大,消耗电流和数据刷新速度有关的。

其实我是想 ...

CubeMx 有个功耗模拟器。填入相应的条件就可以辅助评估功耗。


ADC的原理上看,做ADC转换相对来说,是有一些耗电的。

如果在乎功耗的话,选择L系列的,各个模式尤其是运行模式(综合下来)都比较省电。
