你是不是有所误会,你说:
这是内部一个固定电压通道,名称是vrefint,并不是ADC模块的参考电压。
对于L4系列来说,ADC模块参考电压要么来自内部VrefBUF,要么来自外部Vref,通常Vref与VDDA相连。
另外,注意先做校准。
而且内部校准值是基准源的,建议参考手册部分。
我理解内部校准值 VREFINT_CAL=0x0681,即地址0x1FFF75AA存放的数值
由于VREF与VDDA相连接,因此VREF+=VDDA=1.219V

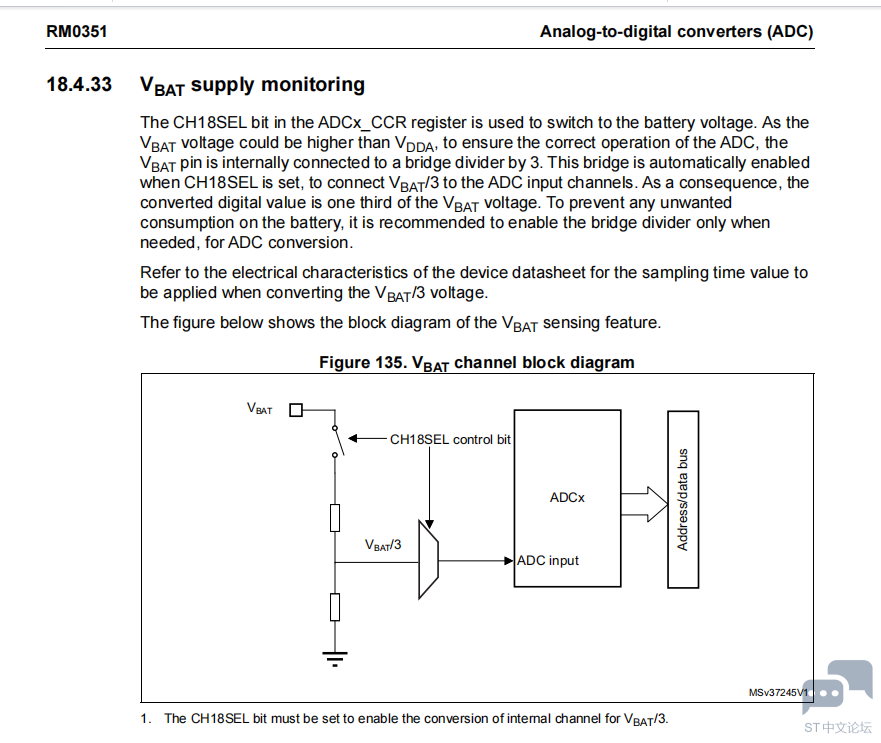

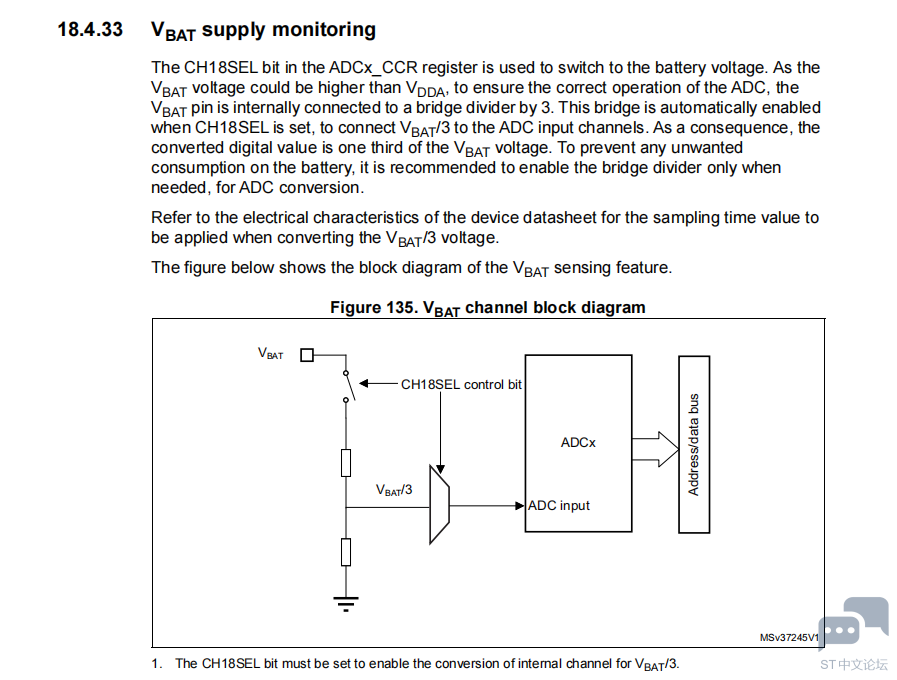

目前测试是使用L476的VBAT引脚与开发板上的3.3V相连接,通过ADC1_channel18的ADC数值转换为VBAT的电压
不确定这样的理解是否有误,代码实现如下
`
VREF-, VREF+ 是ADC 和 DAC 的内部参照电压。所以VREF+才是ADC计算中的因子,与 Vrefint 是无关的电压。
由于内部的基准电压源无论外部供电电压是多少(大于最低工作电压),都是1.2v,所以才能通过ADC采样值反推出来VREF+ 的电压。
