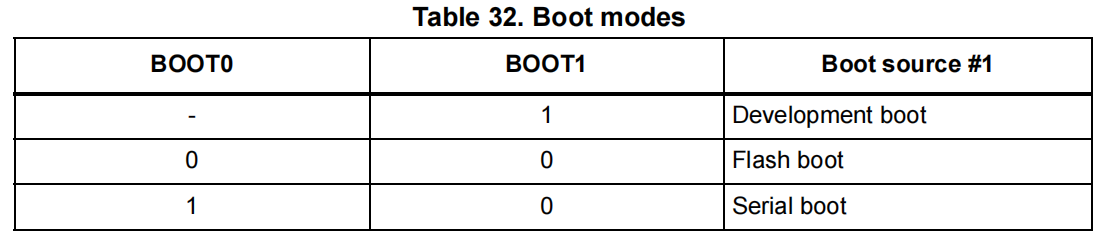

在N6的参考手册中有,flash启动需要BOOT0=0 BOOT1=0

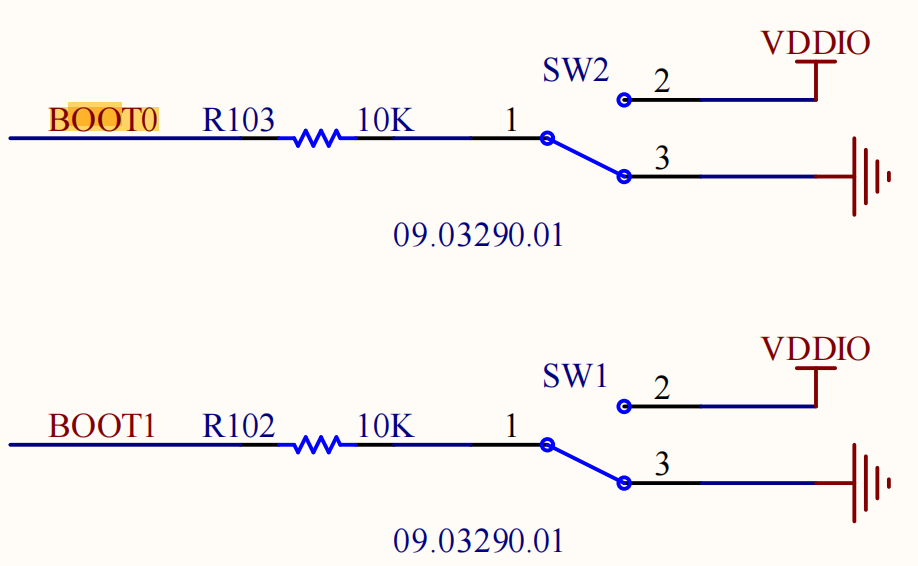

在N6DK板的原理图(MB1939)中,可以看到BOOT开关的1-2连接是高电平

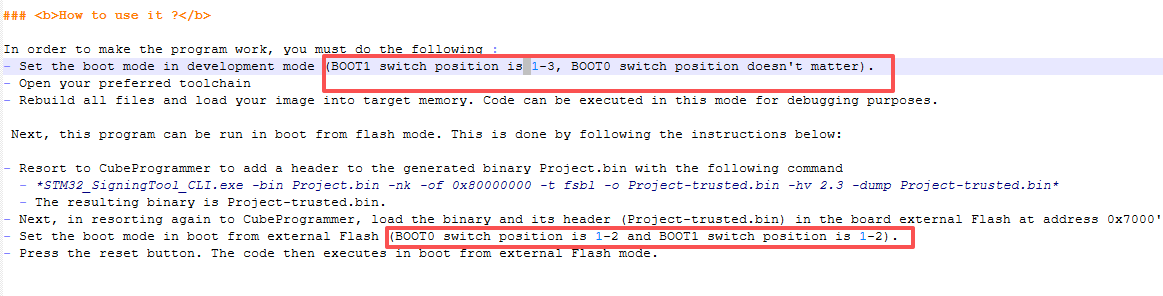

而在N6的GPIO例程的readme中却描述了BOOT1 1-3连接即拉低,是开发模式。这似乎与参考手册BOOT1=1为开发模式是相反的。readme中flash模式要求BOOT1 BOOT0都1-2连接即拉高,这也和参考手册是相反的。 实际上按照readme操作确实是正确的操作,但是为什么和参考手册的描述是反的呢?
|
【2026.11.22】每日签到:NUCLEO‑G564RE 开发板免费申请
为了能方便使用Discovery Kit特地买个转接头
参加《STM32C5**开发板体验》活动该如何提交作品?
【2026.11.21】每日签到:NUCLEO‑H7P5II 开发板免费申请
收到短信通知
又获得一本《STM32嵌入式系统开发》
STM32G071 UBS TypeC Discovery Kit的测试
找到了STM32G071 USB TypeC Discoverty Kit用户手册
为什么测量的电流差距会那么大?
一个因疏忽造成的BUG
微信公众号
手机版
看了一下板子,初步判断是因为这个拨动开关的引脚数码标识与原理图数码标识反了。
多半是器件规格书上的顺序不一致。
但是我手上的板子在开关处表明了一边L 和 一边 H。 按照这个设置就好了。
写文档的人验证后核对板子丝印写的。 但是原理上还是手册上原理。
按实际来吧,拿个万用表量一下
人无完人
总会有勘误的,
<br /> <br />
实际测量波动开关与原理图描述的高低电平是一致的。只是功能与参考手册描述的功能是反的
