打卡第三课学习体会
产品的核心亮点、关键技术、性能表现与应用价值。
一、产品定位与市场背景

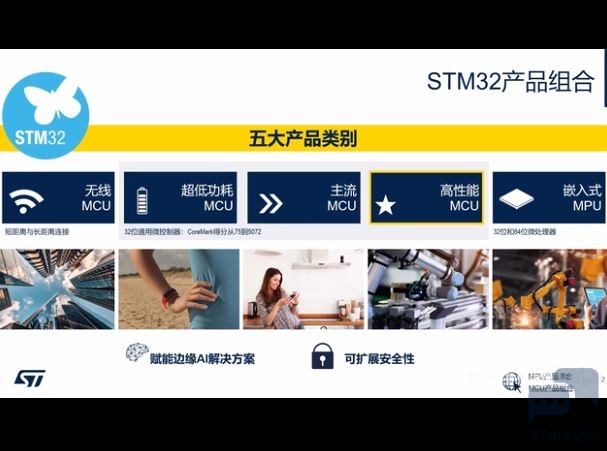

STM32U3 是意法半导体推出的新一代超低功耗 MCU，面向成本敏感的工业、医疗、消费电子设备 ，核心目标是延长设备续航时间、强化数据安全能力，同时扩充 STM32 超低功耗产品矩阵。

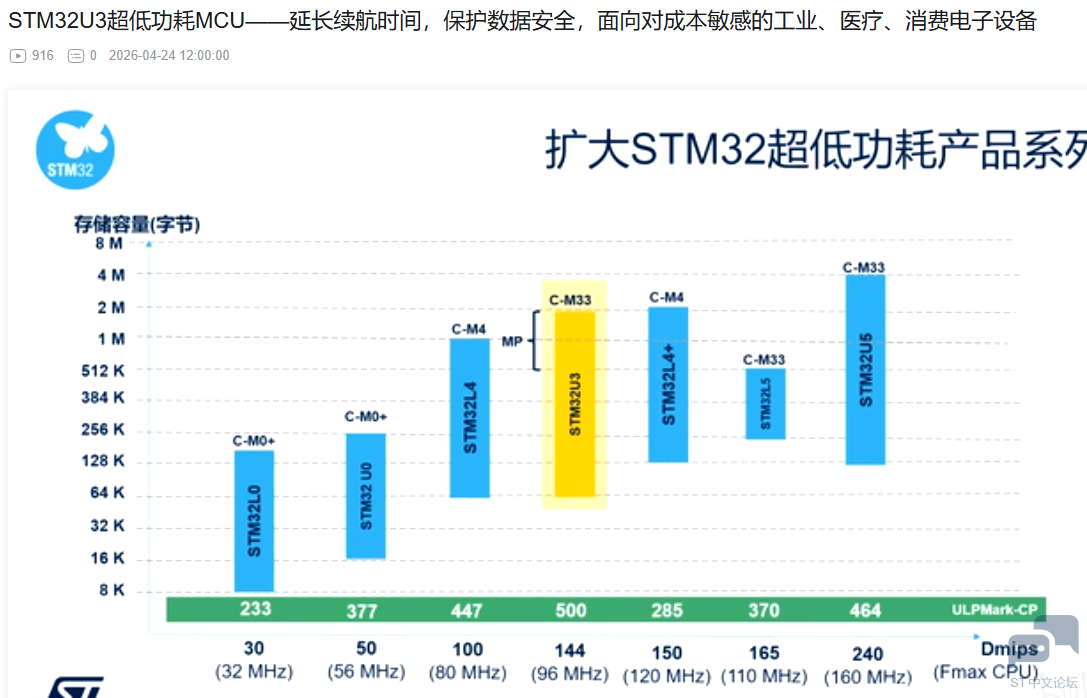

采用 Cortex-M33 内核，性能与能效兼顾，填补了 STM32L4 系列与更高端型号之间的市场空白。
相比 STM32L0/U0/L4/L5/U5 等前代 / 同系列产品，在功耗、能效、算力上实现了全面升级。
二、核心技术亮点：近阈值设计
近阈值技术是 STM32U3 实现超低功耗的核心突破，也是其能效领先的关键：
技术原理 ：让 MCU 的晶体管在低于传统电源电压（1.20V~0.9V）的低压下正常工作，STM32U3 核心逻辑电路的最低工作电压可达0.65V 。
核心优势 ：
显著降低动态功耗 （MCU 运行模式下的功耗，在工业设备中占总功耗的 80%，消费电子中甚至高达 90%）。
能效领跑市场，CoreMark/mW测试得分达117 分 ，与上一代产品相比效率提升五倍。
CoreMark/mW
支持标准与扩展工作温度范围：-40℃~+85℃、-40℃~+105℃，适配工业级严苛环境。
三、超低功耗模式详解（3.3V 供电下）
STM32U3 提供了从深度休眠到全速运行的多档功耗模式，覆盖不同场景需求：
关断模式，待机模式，SLEEP 模式,运行模式
四、算力与性能：硬件信号处理器（HSP）
STM32U3 新增硬件信号处理器（HSP），分担主处理器负载，大幅提升 DSP 与 AI 运算效率：
支持 8 位整型、16 位整型及浮点运算，硬件原生执行 FFT/IFFT 和滤波运算。
加快矩阵、向量与控制环路运算，无需外部 DSP 处理器，兼容 CMSIS-DSP API，可无缝复用现有代码。
AI 推理性能提升 ：配合 STM32Cube AI Studio 使用时，推理性能比 Cortex-M33 核心提高约3 倍 。
五、关键优势
近阈值设计实现五倍能效提升，CoreMark/mW 达 117 分。
从 300nA 关断模式到 96MHz 全速运行，全场景功耗优化。
硬件加速，DSP 与 AI 推理性能大幅提升，兼容主流开发框架。
面向成本敏感场景，平衡性能、功耗与价格，适配工业、医疗、消费电子多领域。
第四节学习打卡
学习笔记
STM32U3 系列分为 1M 版本（U375/U385）与 2M 版本（U3C5/U3B5），核心差异集中在资源与功能上：
存储资源 ：1M 版本 Flash 为 1MB，SRAM 为 256KB；2M 版本 Flash 支持 2MB/1MB 配置，SRAM 为 640KB（含 320KB SRAM3 与 64KB HSP 专用 SRAM4）。
外设与接口 ：2M 版本新增硬件信号处理器（HSP），同时 FD CAN、I2C、SPI、定时器、USART 等外设数量均有扩充，封装支持更多引脚型号，还兼容 STM32U5 2M 引脚设计。

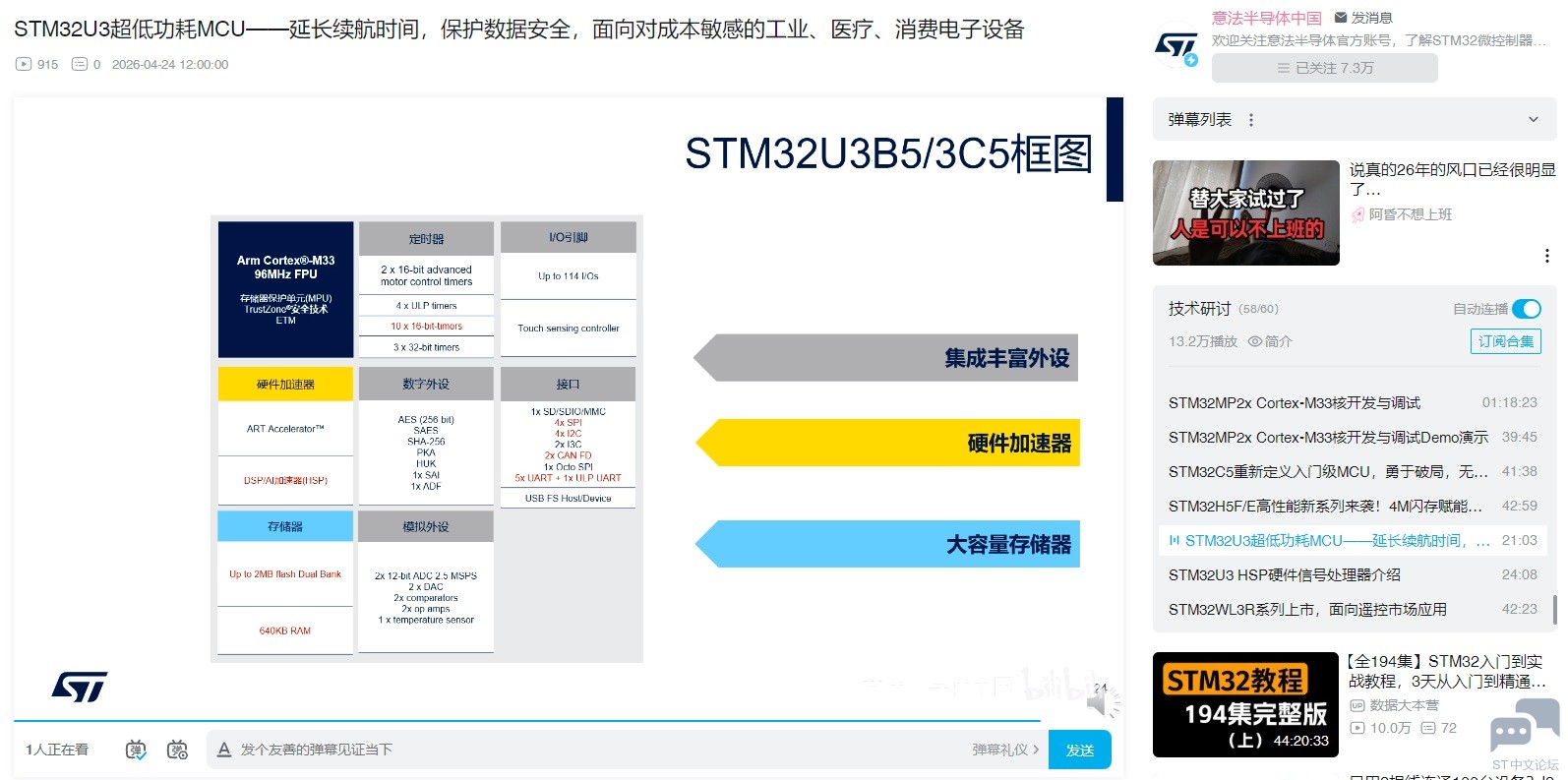

HSP 是 STM32U3 2M 版本新增的专用硬件信号处理引擎，核心由四大模块构成：
高性能信号处理引擎（SPE） ：支持 32 位浮点与 8 位整数运算，内置 4 个 32 位浮点乘法器 + 8 个浮点加法器，数学单元支持除法、平方根、CORDIC 运算；整数运算支持 CNN 推理，每周期可完成最多 4 条绑定指令，实现零开销循环 / 分支，大幅提升信号处理效率。
专用内存控制器（MMC） ：为 SPE 提供 SRAM4 高速访问通道，实现 CPU 与 HSP 对 SRAM4 及寄存器的受控共享，保障数据交互的高效与安全。
可编程事件控制器（EVTC） ：收集多接口事件并进行优先级仲裁，支持 SPE 执行服务的动态分配，可对接 ADC、STREAM 等外设事件，实现无 CPU 干预的自动化处理。
集成接口方案 ：双 AHB 从端口支持 HSP 控制与外部访问 SRAM4，丰富的事件 / 中断互联机制，同时配备可配置的观测、跟踪、调试端口，便于开发与优化。
HSP 提供两种互补的工作模式，适配不同开发场景：

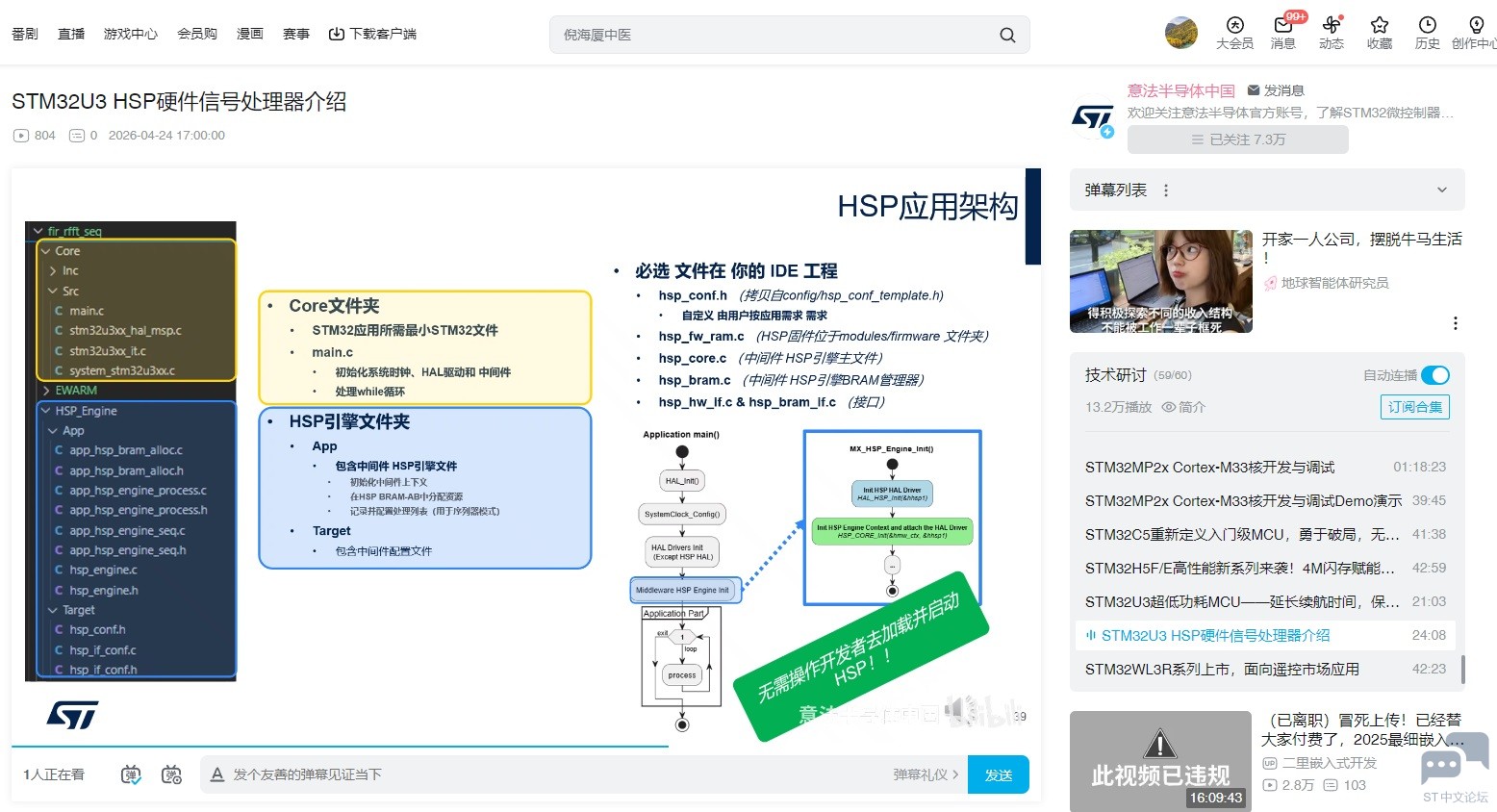

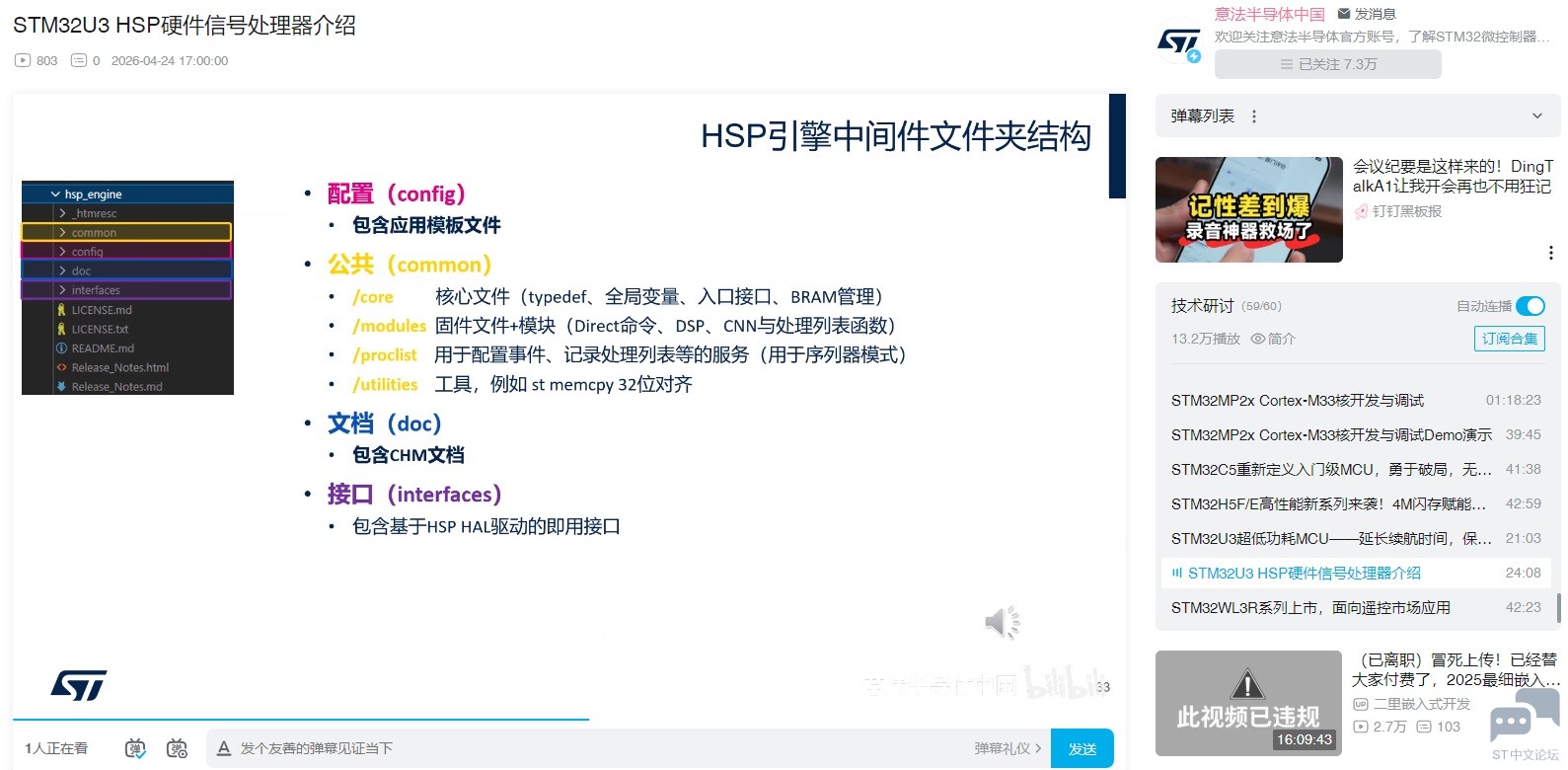

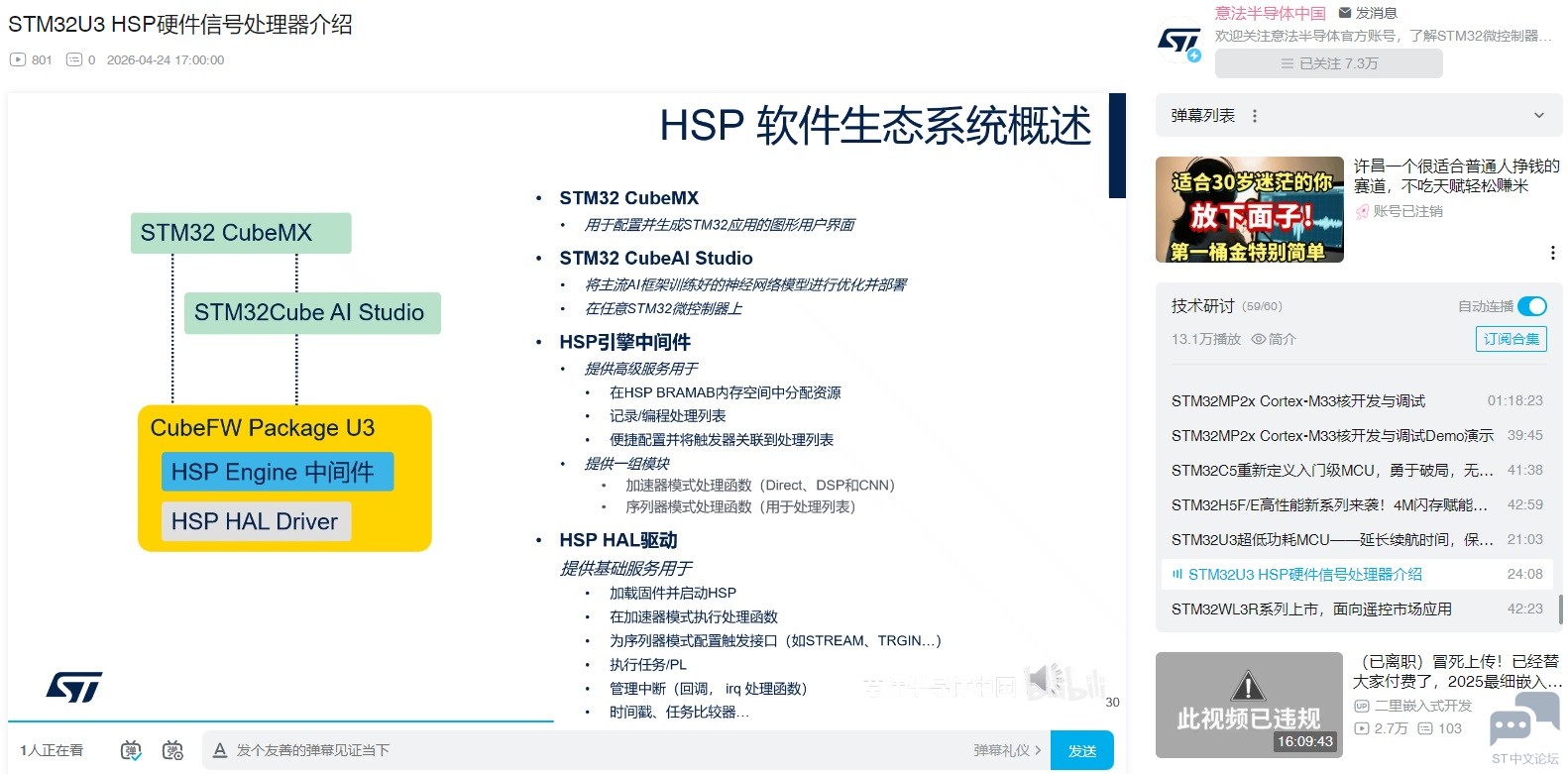

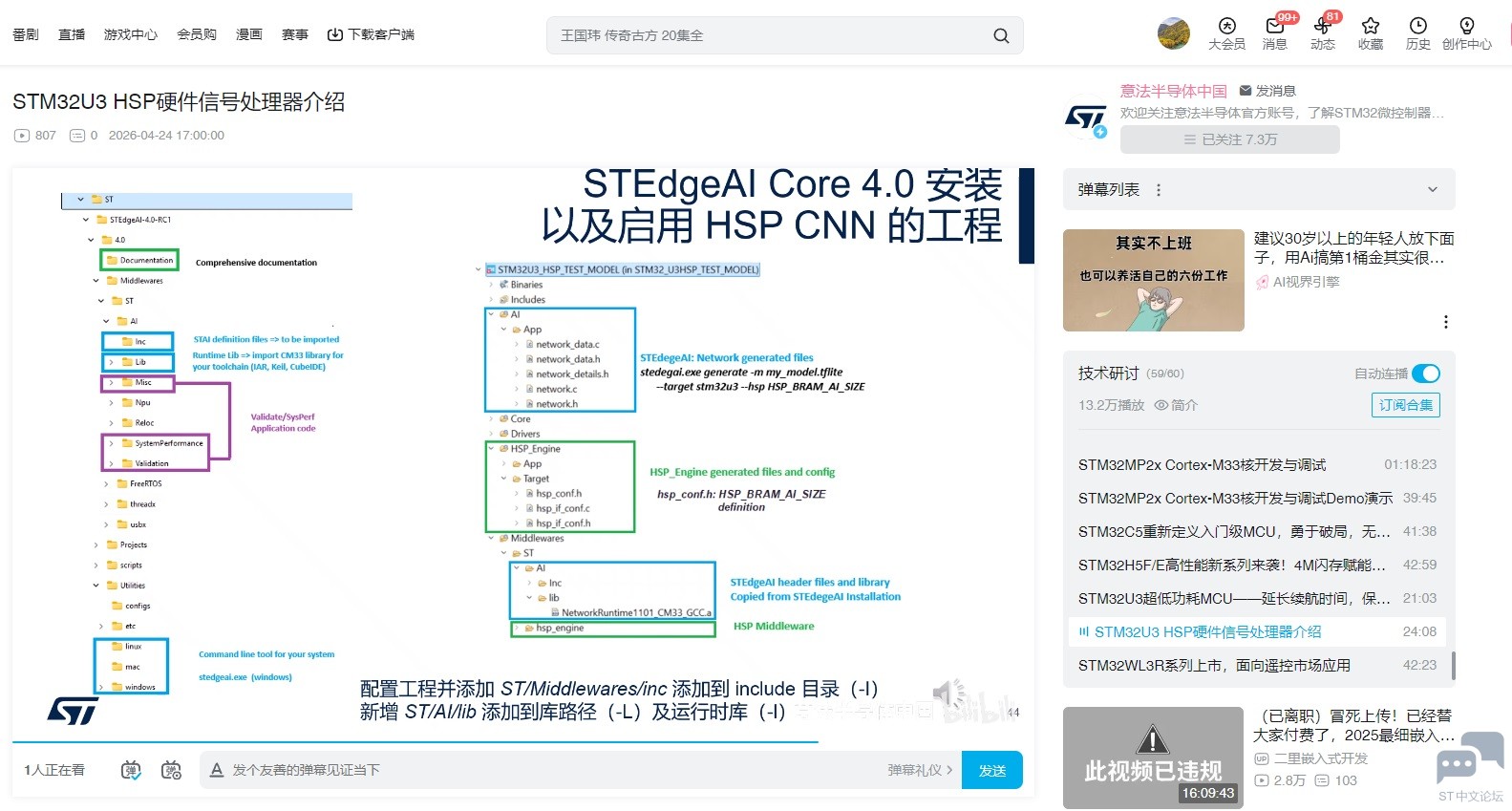

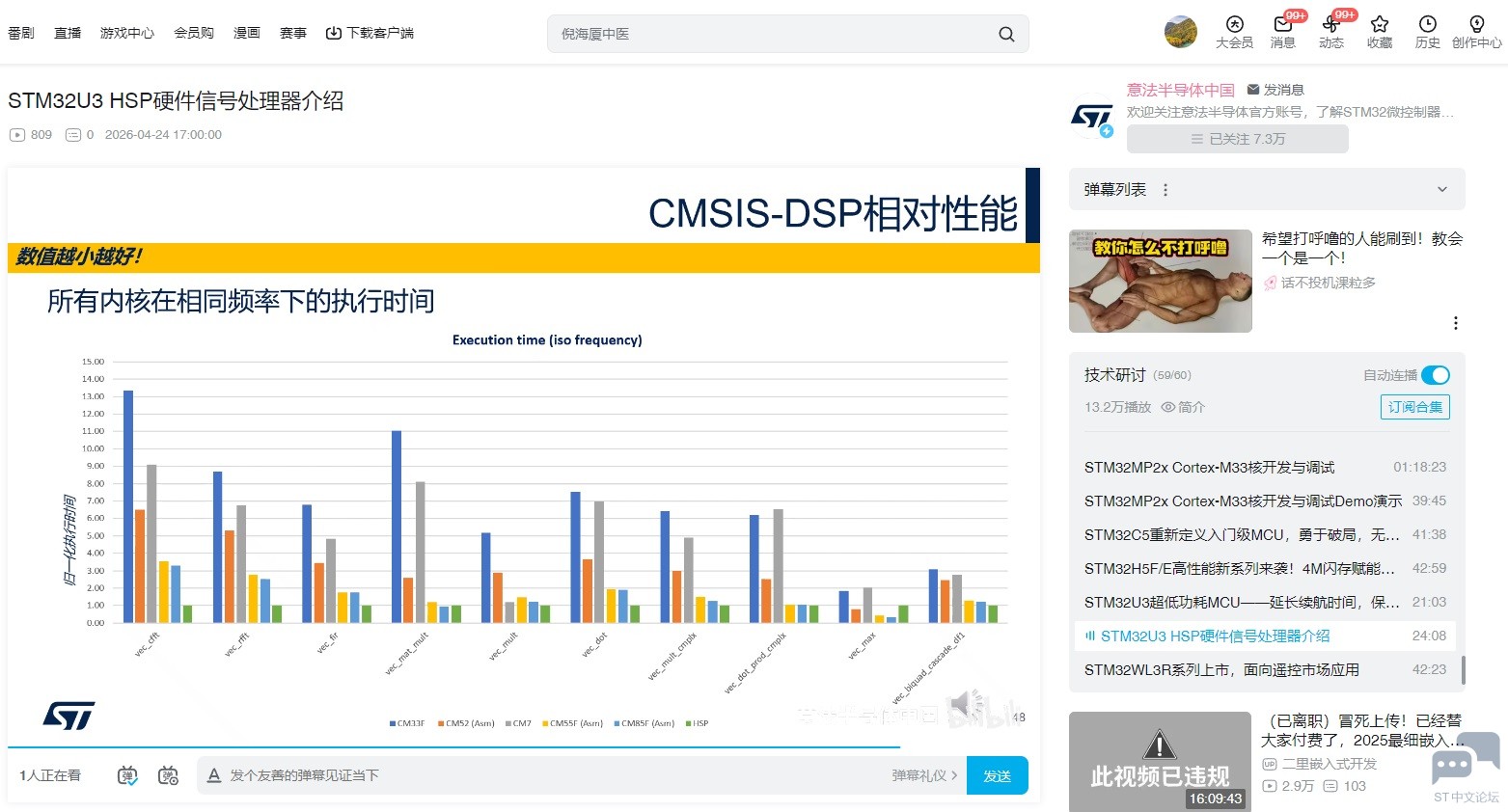

HSP 提供五种软件接口，覆盖不同开发需求：Arm CMSIS-DSP 兼容接口，MiddleWare DSP 库（ACC 模式），MiddleWare DSP 库（SEQ 模式），MiddleWare CNN 库（ACC 模式），HAL 函数。
体会
通过对 STM32U3 HSP 硬件信号处理器的学习，我对专用硬件加速器在 MCU 中的应用有了全新的认识：
传统 MCU 中，信号处理和轻量级 AI 推理往往需要占用大量 CPU 资源。而 HSP 作为专用硬件，既能通过加速器模式快速响应单次计算请求，又能通过序列器模式在无 CPU 干预的情况下处理事件驱动任务，让内核专注于控制逻辑，大幅提升系统整体效率和实时性。
硬件与软件的协同设计是关键，HSP 的性能不仅依赖于硬件架构的优化，更离不开软件接口、中间件和开发工具的支持。

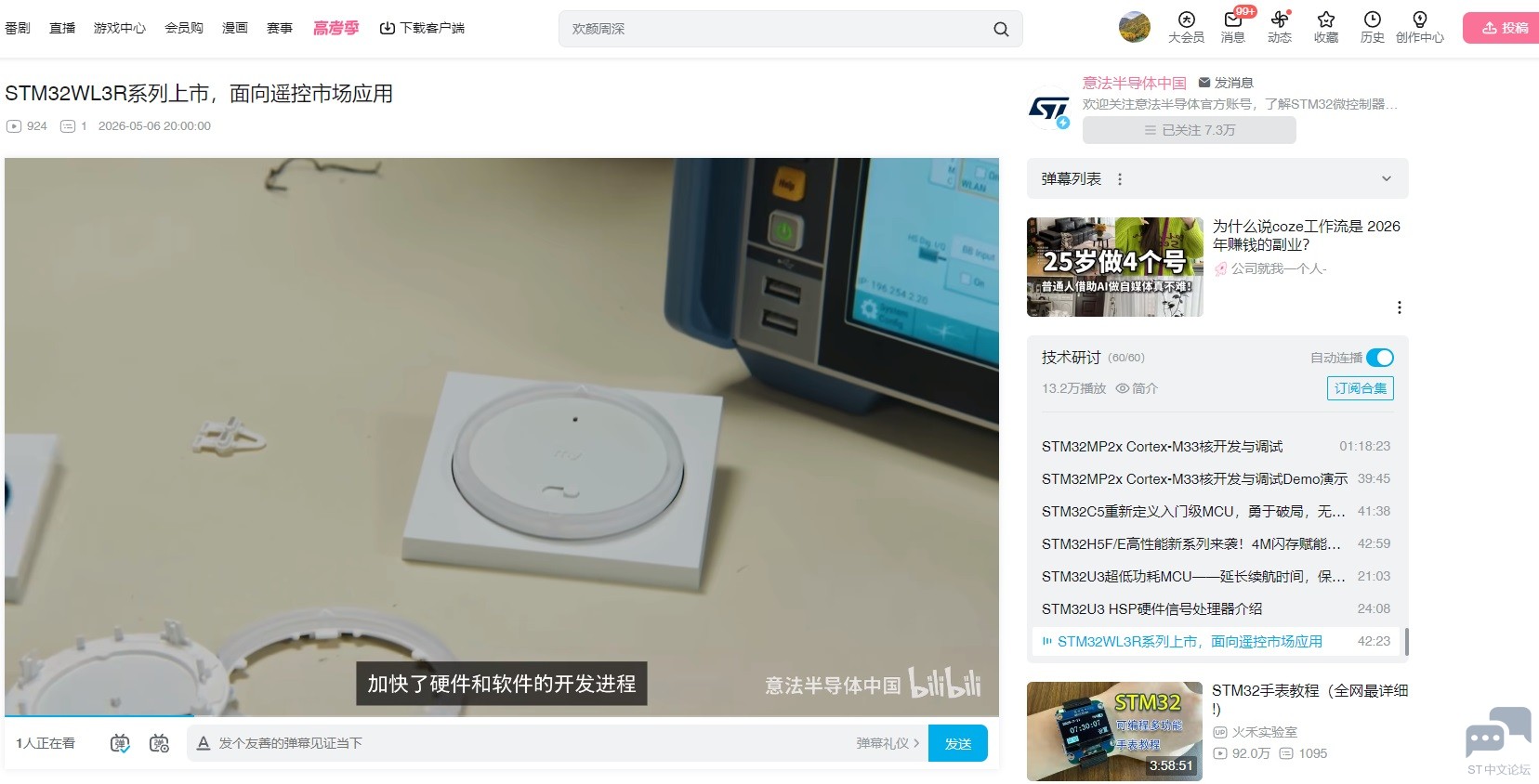

STM32WL3R 系列面向遥控市场应用，低功耗无线 MCU 的设计逻辑与市场落地深刻展示了 ST 针对遥控场景的精准产品规划。
1 直击遥控市场的核心痛点，理解产品定位的底层逻辑
RC 遥控市场的四大核心需求：简洁无冗余外设、极致低功耗、通用射频频段、小巧封装 ，这也是 STM32WL3R 系列的设计出发点。
很多传统方案为了实现无线遥控功能，需要外挂射频芯片、电源管理芯片，导致 PCB 面积大、BOM 成本高，而 WL3R 的单芯片集成方案，直接解决了 “冗余外设” 的痛点，让遥控器的硬件设计更简洁。
通用射频频段的支持也非常关键：315MHz、433MHz、868MHz、920MHz 这些全球主流的遥控频段都被覆盖，这意味着同一款芯片可以适配不同地区的市场需求，大幅降低了方案迭代和认证的成本。
小巧的外形尺寸需求，也通过 QFN32 5×5mm 的封装得到了满足，非常适合钥匙扣、小型遥控器这类空间受限的产品。
2 低功耗设计的突破
低功耗是遥控产品的生命线，而 WL3R 系列在功耗模式上的升级：
关断模式下典型电流低至14nA ，还支持 6 路唤醒引脚，能满足遥控器按键唤醒的需求，关机时几乎不耗电，大幅延长了纽扣电池的使用寿命。
超深停止模式电流低至 0.45μA，同时能完整保留 RAM0 数据，唤醒后无需重新初始化，兼顾了低功耗和快速响应的需求。
深度停止模式 0.91μA 的电流表现，也让间歇工作的遥控场景有了更灵活的功耗选择。
主 Sub-GHz 射频在低功耗模式下接收电流仅 5.6mA，10dBm 发射电流仅 10mA，远低于传统方案。
专用的超低功耗宽带唤醒射频，常开接收器仅 4.2μA 电流，支持 100MHz~2.4GHz 全频段，OOK 接收灵敏度达 - 50dBm，让遥控器在待机时也能被快速唤醒，同时不消耗过多电量。
3 单芯片双射频架构，实现通用与专用场景的兼顾
WL3x 系列的 “单芯片集成两种射频” 设计，是本次分享的一大亮点，

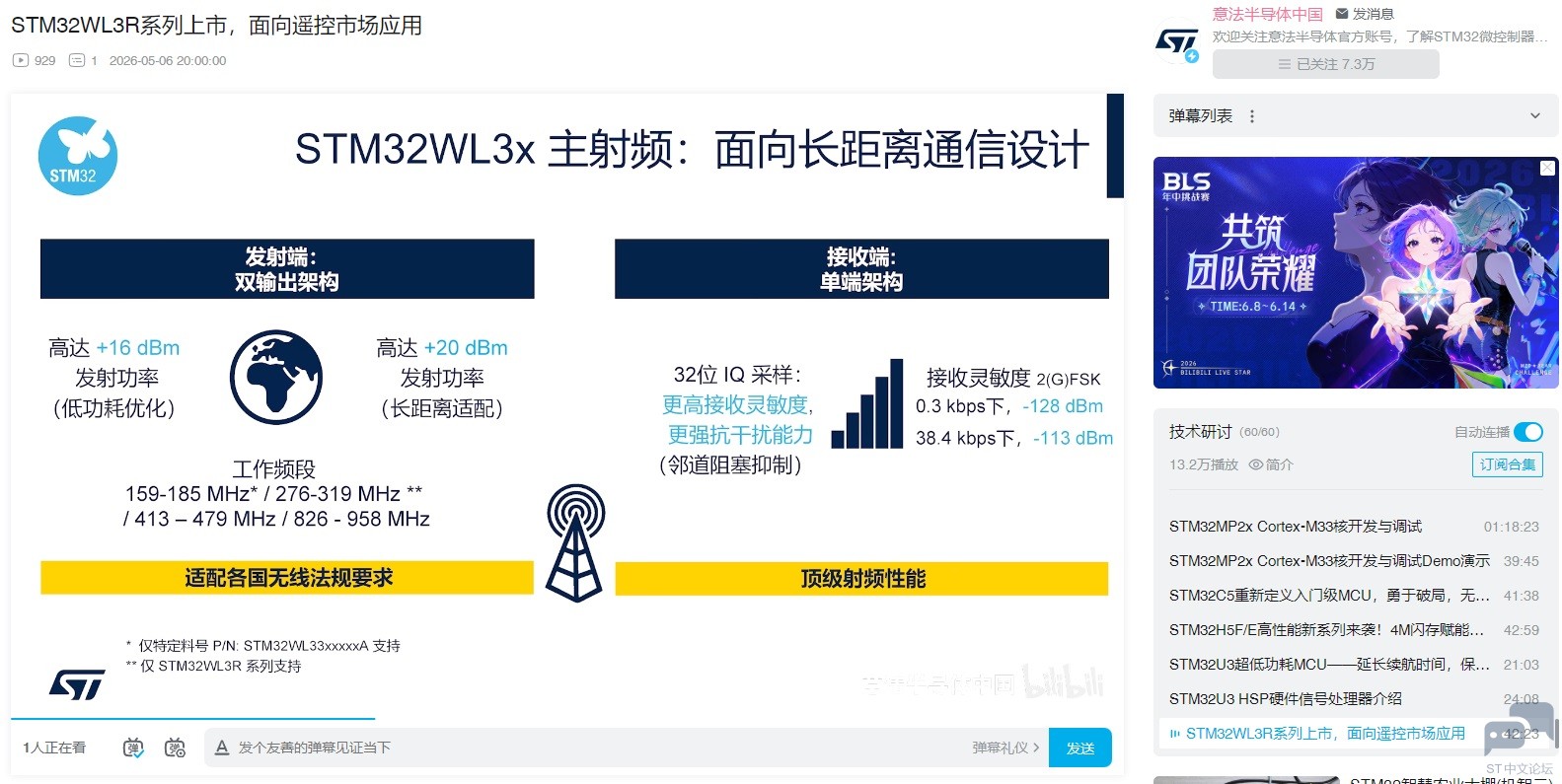

高效 Sub-GHz 主射频 ：支持 4-(G) FSK、2-(G) FSK、(G) MSK、DBPSK、OOK、ASK 等多种调制方式，速率最高达 600Kbps，发射功率最高 + 20dBm，还搭载了自主时序控制器，支持嗅探模式、跳频、低占空比模式和 LBT，完美适配 sub-GHz 私有协议、Sigfox、mioty、M-Bus、Wi-SUN 等多种协议，实现了单一平台的多协议兼容，大幅降低了开发门槛。
专用超低功耗宽带唤醒射频 ：专为近距离追踪、工厂通行、车载计量等场景设计，全自主射频单元无需 CPU 干预，进一步降低了系统功耗，也让芯片的应用场景从传统遥控拓展到了更多低功耗无线场景。
4 总结与思考
这次学习让我明白，一款成功的工业级 MCU，不仅要性能达标，更要精准匹配市场的真实需求。对低功耗、集成度、通用频段的核心诉求，通过双射频架构、创新的功耗模式和完备的生态支持，这是一个非常顶的解决方案。
这次学习不仅了解了 WL3R 系列的技术细节，更学会了从市场痛点倒推产品设计逻辑的思考方式。
即日起开启活动话题入口，之后的活动统一都放在此处，欢迎大家的加入！
学习有奖 | 打卡《STM32 MCUBoot 安全启动与固件升级》课程，筑牢固件安全能力

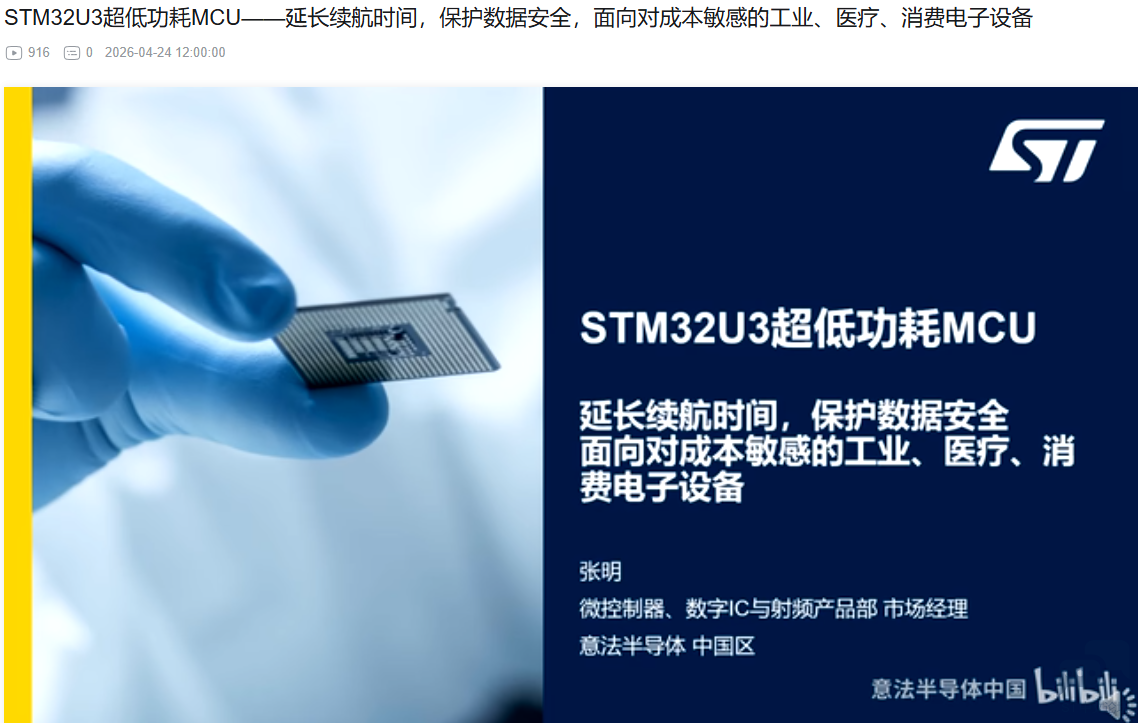

【学习有礼】 STM32U3超低功耗MCU系列课程
