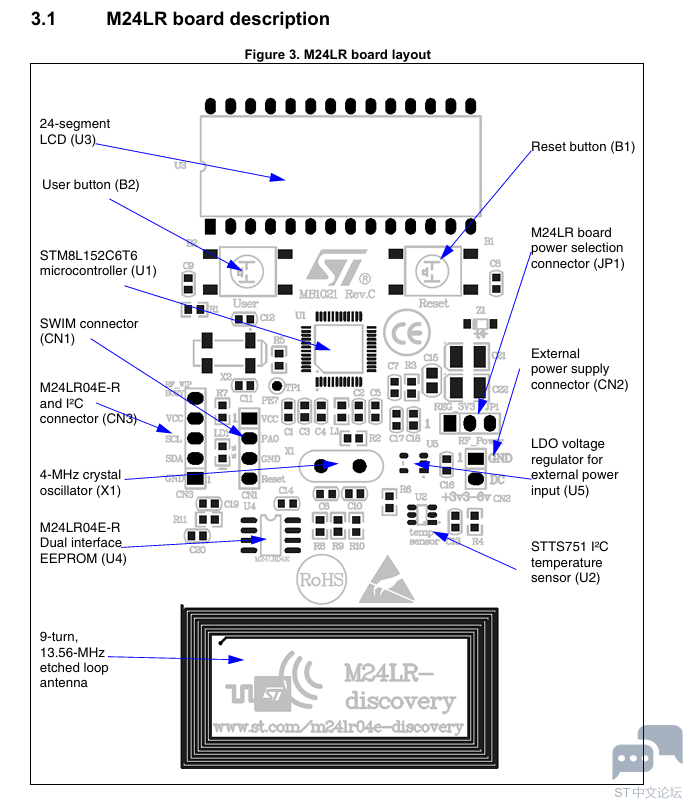

M24LR-discovery板子下方有印制线圈，开始我还以为是射频天线：



后来查看资料才知道这是为板子提供电源，接收有NFC功能的手机提供的电能用的。我好奇的是这个线圈是如何为板子提供电能的：查看这个线圈的连线，是连接到M24LR-04E芯片的⑵⑶引脚，可M24LR-04E是EEPROM芯片呀：

老牛洋车 发表于 2026-8-19 07:20
[md]谢谢解答！

通过查看资料得知，板上9匝的线圈接收到高频电磁波产生的电流是经过电容滤波后为主板提 ...

M24LR的能量收集是由多圈PCB天线、片内RF电路和外接滤波电容一起实现的

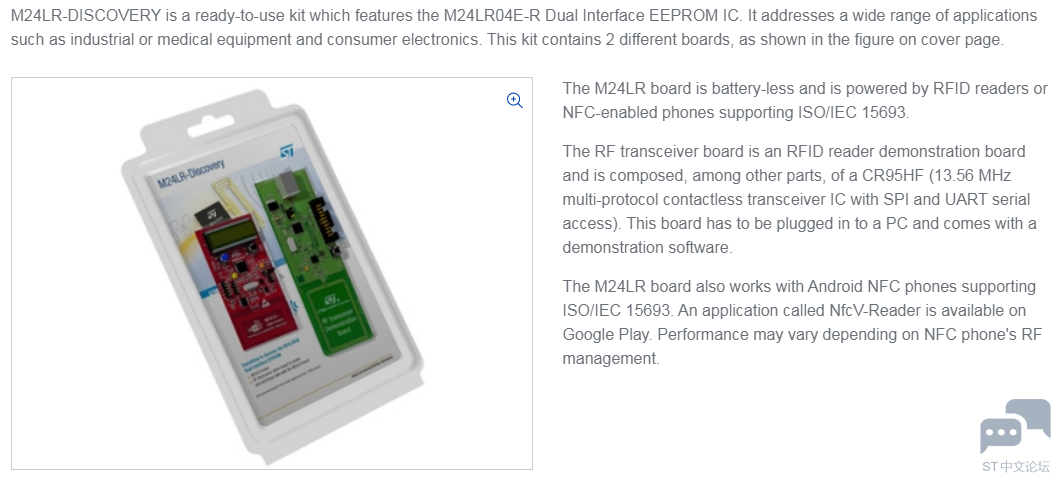

这块板子只完成RF能量收集演示，RF通信由另一块收发板(绿色)完成

查了下资料，这块板子功能类似于RFID卡片，由板载低功耗MCU、LCD、温度传感器和按键额外提供了用户操控界面和测温功能；M24LR是带有能量收集功能的I2C双口EEPROM，其Vout输出脚可为整板提供电源（如何实现射频供电需要查阅M24LR资料）。

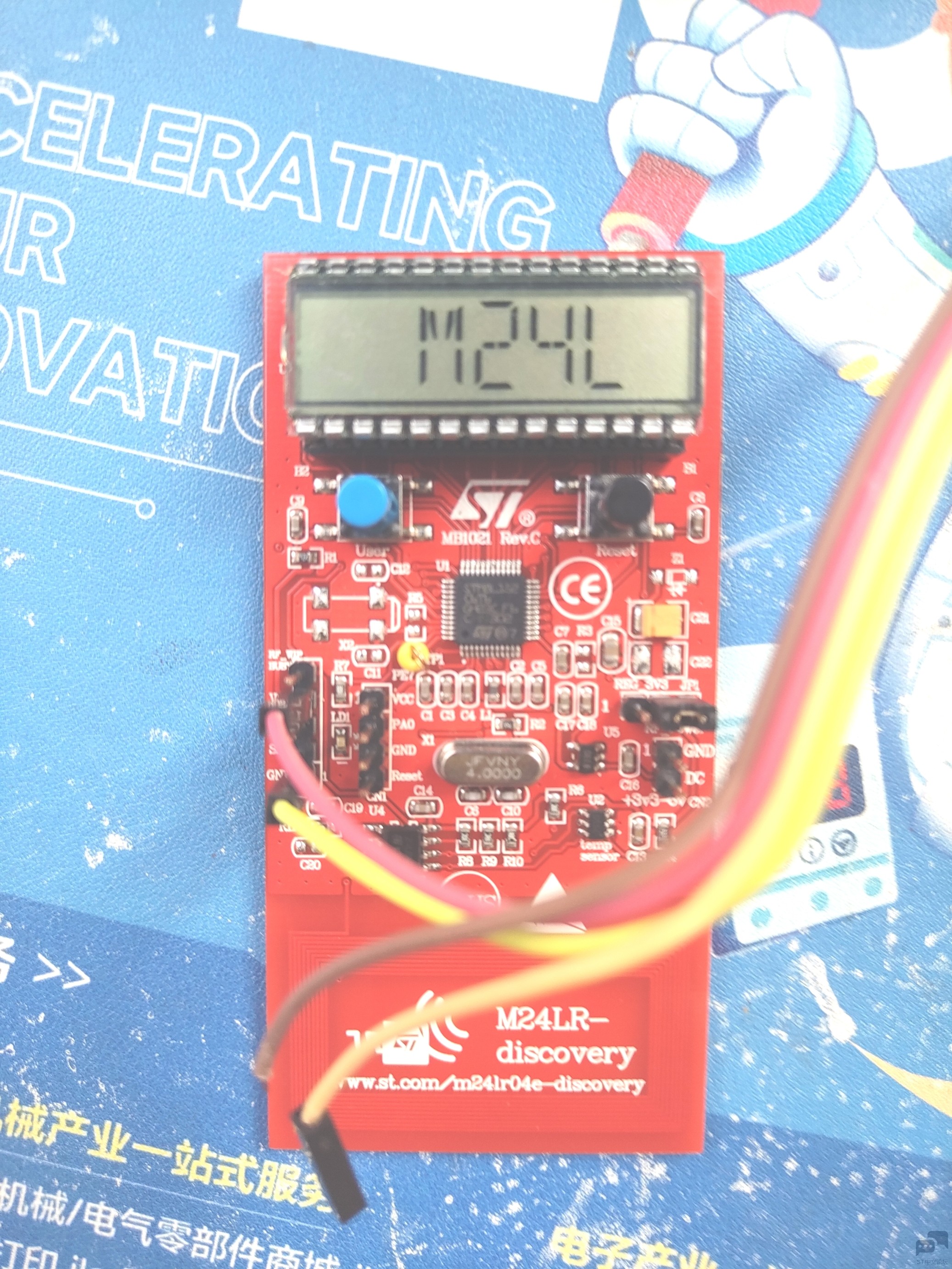

当板子靠近RFID读卡器或者NFC手机时会有相应信息显示，使用板上按钮可实现更多显示功能。

zhoupxa 发表于 2026-8-18 20:46
查了下资料，这块板子功能类似于RFID卡片，由板载低功耗MCU、LCD、温度传感器和按键额外提供了用户操控界面 ...

谢谢解答！

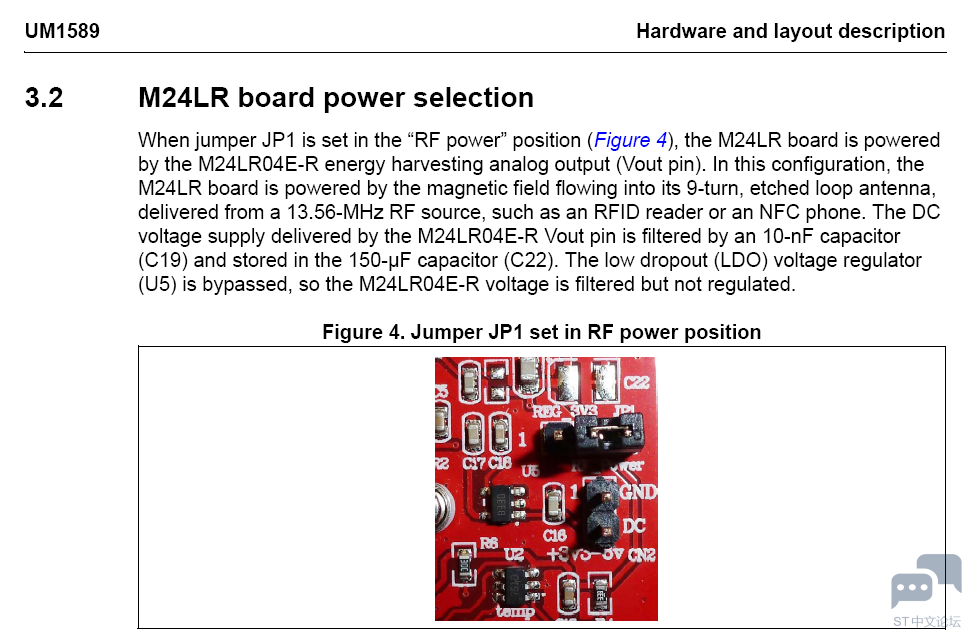

通过查看资料得知，板上9匝的线圈接收到高频电磁波产生的电流是经过电容滤波后为主板提供电源的。这个线圈同时还具有发射通讯电波的功能，就是不清楚其是如何实现的。

zhoupxa 发表于 2026-8-19 22:36
M24LR的能量收集是由多圈PCB天线、片内RF电路和外接滤波电容一起实现的</p>
<p>

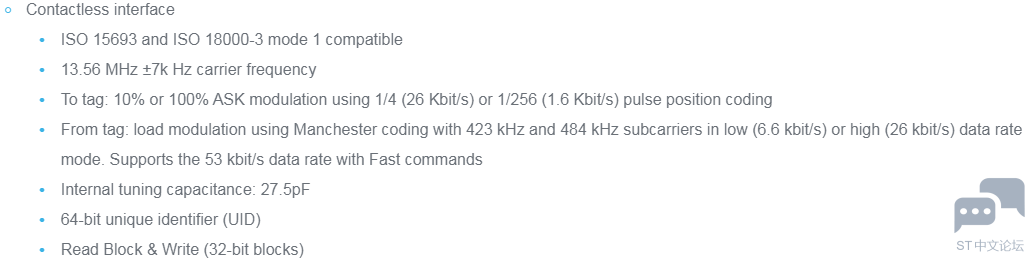

继续请教：据资料介绍，M24LR-discovery板上的9匝线圈除了能量收集功能外，还兼具射频通讯的功能。请问这个射频通讯是通过什么方式进行的？谢谢！

老牛洋车 发表于 2026-8-20 07:02
[md]继续请教：据资料介绍，M24LR-discovery板上的9匝线圈除了能量收集功能外，还兼具射频通讯的功能。请 ...

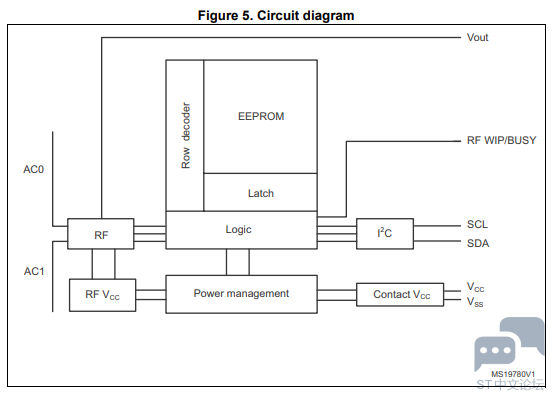

这个射频通讯实现的是RFID功能，硬件应该是M24LR片内的RF电路（上面方框图）

zhoupxa 发表于 2026-8-20 22:40
这个射频通讯实现的是RFID功能，硬件应该是M24LR片内的RF电路（上面方框图）</p>
<p>

谢谢解答！这么说，这个M24LR-04E芯片的功能还是挺多的。
