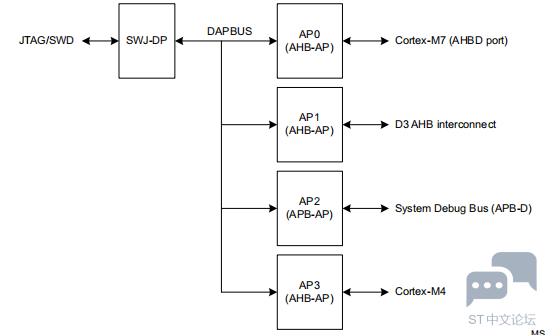

向大佬们请教一个关于调试器访问H757的问题。参考手册指出H757有4个AP接口，分别可以访问不同内核或者寄存器，AP0是M7访问端口，AP1是D3域访问端口，AP2是系统访问端口，AP3是M4访问端口。

但是在实际使用时发现，只有AP0可以访问M7和内存/寄存器，AP1~AP3访问失败。

下面是我在使用过程中的现象：

1.通过JLINK Commander命令行来访问

1）首先向SRAM0x20000000地址写入0x12345678,然后向DP接口的Select 寄存器写入0x00000000,选中AP0作为访问端口；

2）向AP接口的TAR寄存器写入地址值0x20000000(要读的地址)，然后读AP接口的DWR寄存器。

测试结果是：可以通过AP0将0x20000000地址处的数据读出来，数据值0x12345678，与写入值一致。

为了验证其他AP端口，我将图中划红线的部分改成0x30000000，用于选中AP3接口。但是读出来的数值是0。改成AP1和AP2访问相应的区域读出来的值也是0，如下图：

刚开始怀疑是jlink是盗版的，可能只支持AP0访问，后面找来了一个正版jlink，也是同样的现象。

2.使用Jlink 在Keil环境中对M7和M4分别进行调试

对M7内核可以正常调试，但是对M4内核调试失败，指针直接跳转到0x08000000，这个地址是M7程序地址，而非M4。这个现象是不是再次印证了AP3访问接口没有走通，最起码对JLINK来说没有走通？

3.使用STLINK、ULINK2在Keil环境中对M7和M4分别进行调试

对M7、M4内核都可以正常调试。但是不知道如何通过AP1、AP2进行访问相应的地址。

综合上面的测试结果，下面是我向大佬们请教的问题：

1.Jlink是否支持A0~AP3访问端口，网上查了一些资料，说是支持的，那么为什么采用AP1、AP2、AP3访问失败呢？是不是我的配置有问题？

2.STLINK、ULINK2可以通过AP0、AP3进行访问，但是这个是KEIL中默认的值(选择对M7调试，就是AP0，对M4调试就是AP3)，没办法更改。STLINK、ULINK2也没有类似于JLINK Commander的命令行，那么如何通过AP1和AP2进行访问呢？

（可能有些地方表述的不太清楚，请谅解）希望得到大佬的回复，谢谢。
