一、STM32CubeMX2 是什么

STM32CubeMX2（简称 MX2）是意法半导体（ST）在 2026 年 3 月随 STM32C5 系列一起推出的新一代图形化配置与代码生成工具。它不是经典 STM32CubeMX 的版本号递增，而是一次从界面交互到工程结构的全新重做。ST 官方称其为 STM32CubeMX 的“新形态（new flavor）”：两者长期共存，经典 STM32CubeMX 继续支持已有的全系列芯片（F、G、L、H、U、WB 等），而 MX2 承接 STM32C5 以及未来所有新系列。

官方明确：从 STM32C5 系列开始，新发布的微控制器将只支持 STM32CubeMX2。也就是说，玩 NUCLEO-C542RC 这类 C5 板子，MX2 就是唯一的官方配置工具，经典 CubeMX 打不开 C5 的工程。

与 MX2 配套的是全新的 HAL2 硬件抽象层（STM32C5 的 HAL 版本为 2.0.0）。HAL2 的 API 命名和文件组织与经典 HAL 不同：例如定时器句柄由 TIM_HandleTypeDef 变成 hal_tim_handle_t，生成的文件变成 mx_tim2.c、mxrcc.c 这类 mx 前缀风格。因此 MX2 生成的代码与经典 HAL 工程不能混用，移植时不能直接复制粘贴。

MX2 的项目文件后缀是 .ioc2（不是经典 CubeMX 的 .ioc），两种格式不互通。

二、下载与安装

下载入口是 ST 官网的 STM32CubeMX 产品页。

页面下载区同时列出 STM32CubeMX 和 STM32CubeMX2 两个安装包，按芯片系列选择：C5 选 MX2。

MX2 支持 Windows、Linux、macOS 三大平台，安装包在各自平台的下载行里。

安装环节有三点要提前知道。

第一，软件本体安装包不大，但只是“壳子”。第一次点 Create project 时，会弹出 Installation of missing pack(s) is required to continue 对话框，

第二，MX2 本身不带烧录和调试能力，生成的工程里没有 flash target，要另装 programmer bundle 才有下载手段。

第三，MX2 不支持自我更新，升级要重装，且不支持并行安装（同一台机器同时只装一个版本）。

三、使用方法

（一）新建项目

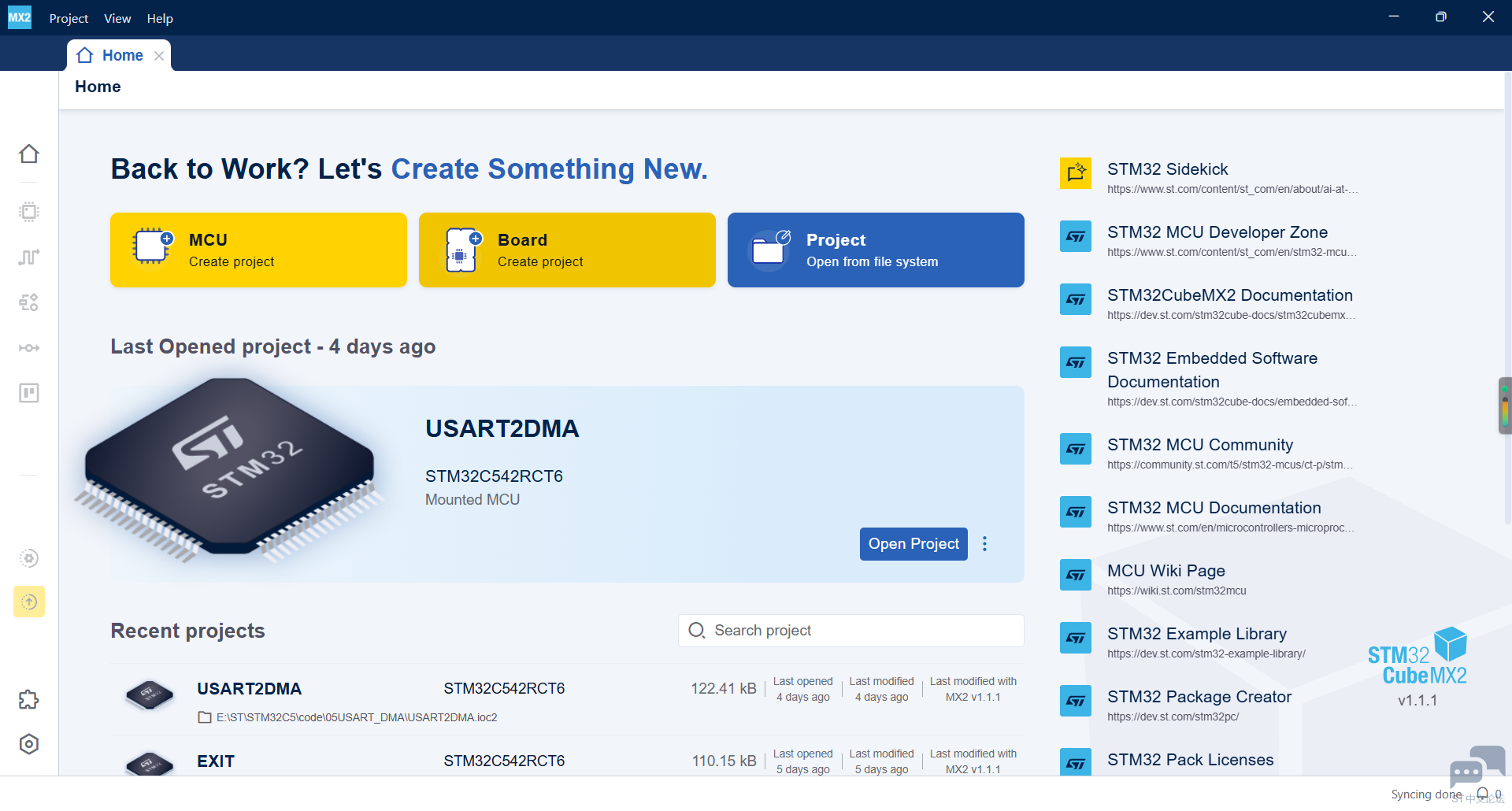

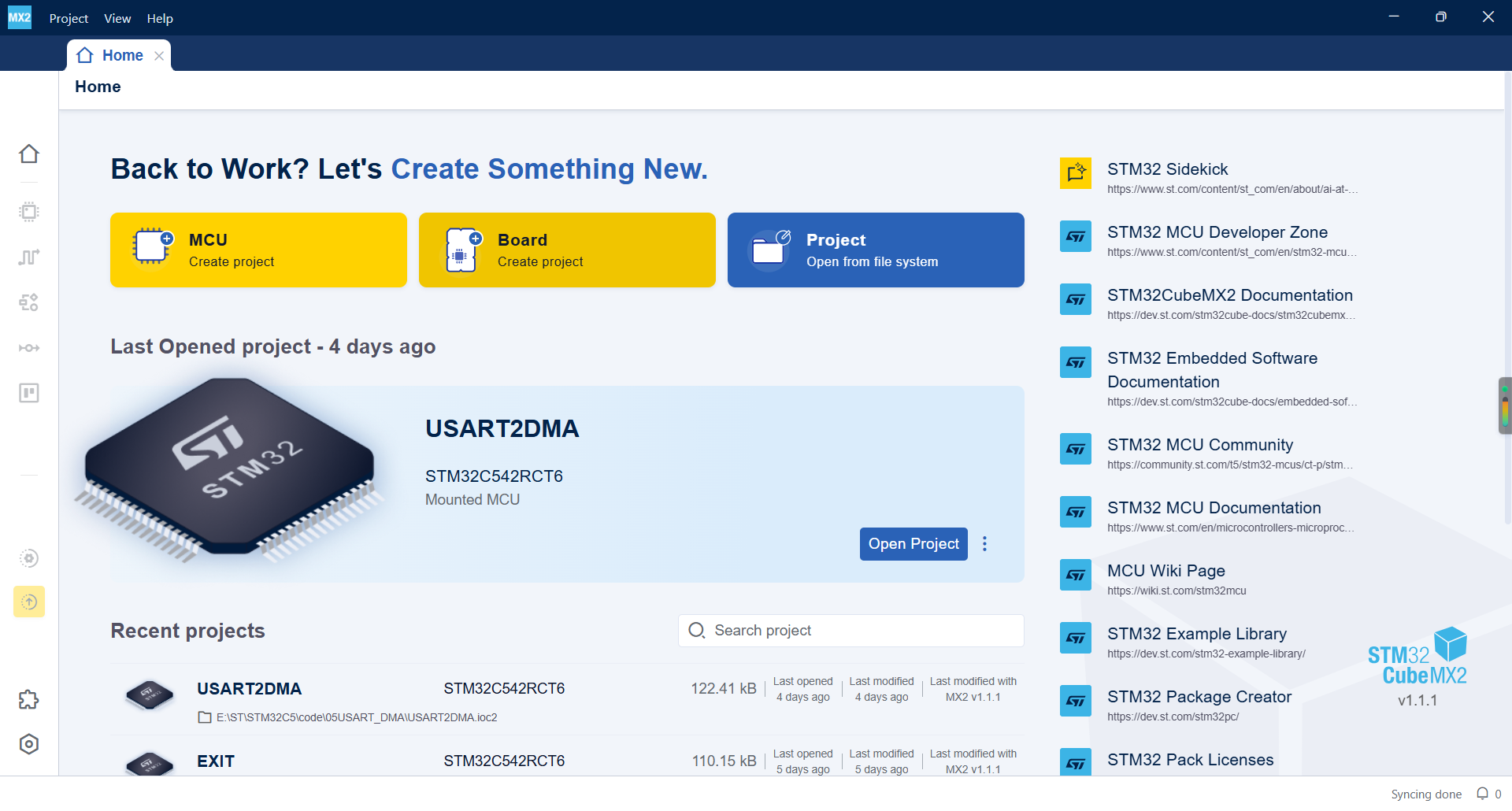

首页有三个入口：MCU（从芯片型号建项目）、Board（从开发板建项目）、Project（从文件系统打开已有项目）。用 NUCLEO-C542RC 时直接走 Board 入口最省事，开发板列表里能找到 NUCLEO-C542RC、NUCLEO-C562RE、NUCLEO-C5A3ZG。

选完 MCU 或 Board 后是三步向导：Select MCU / Board → Project Details（填项目名、选路径，自动生成 .ioc2 工程文件）→ Setup in Progress，最后点 Automatically Download, Install & Create Project，工具会自动下载安装缺失的 pack 并创建工程。

（二）六个配置功能区

工程打开后，左侧导航栏是全部配置入口：Pinout、Clock、Peripherals、Middleware and utilities、Parts，以及右上角的 Project Settings / IDE project generation。

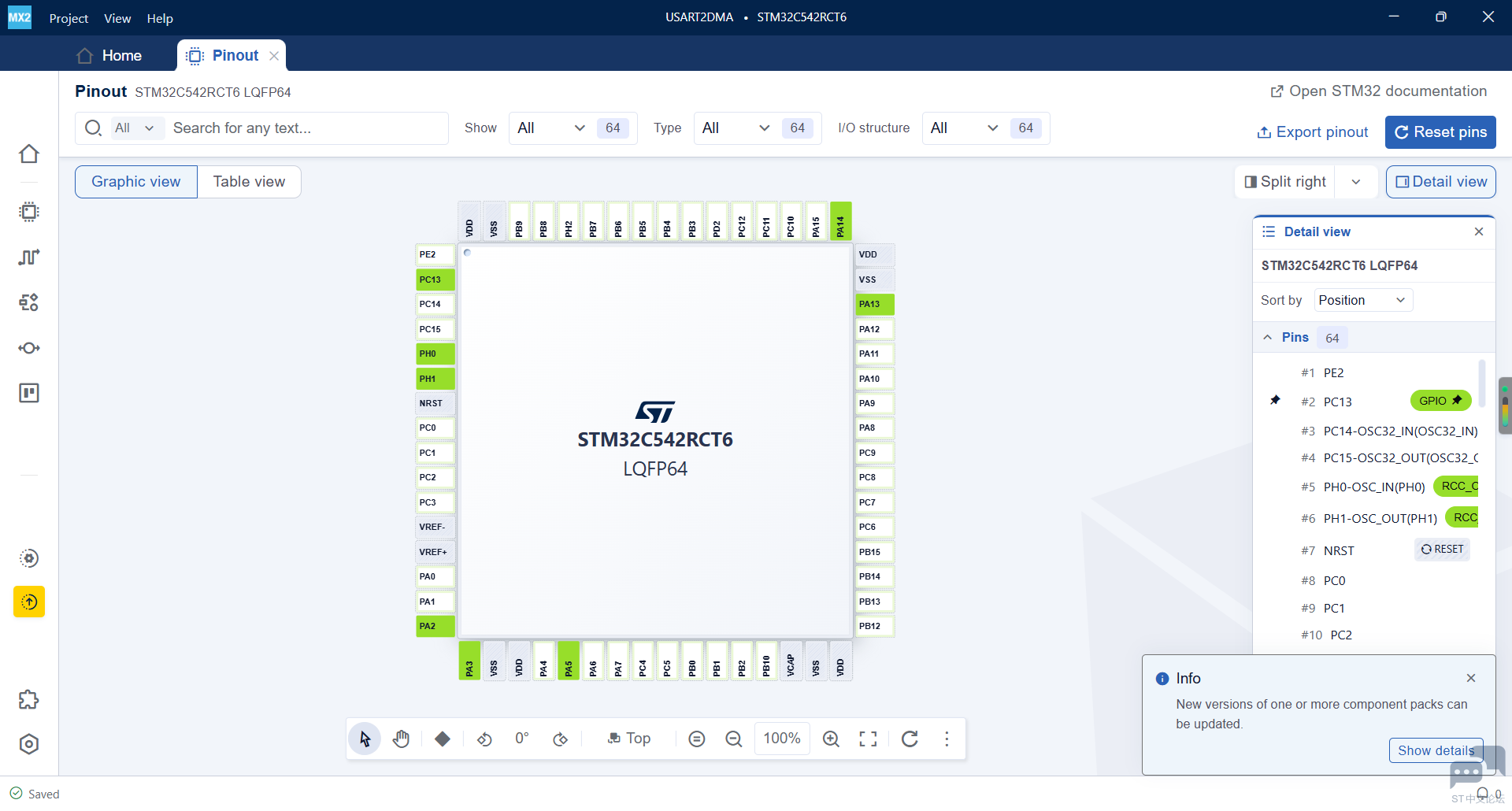

Pinout（引脚）：图形视图加表格视图，表视图把全部引脚位号、名称、状态、信号、标签平铺对齐，做全量核对非常方便；右侧 Detail view 直接列出每个引脚的复用功能（如 USB_FS_N、DEBUG_SWIO），比经典 CubeMX 悬停看引脚效率高；还支持增强引脚搜索和备用引脚高亮。引脚状态用新配色区分：未分配、不可配置、可配置、保留、已配置、排除、配置警告、配置错误等。

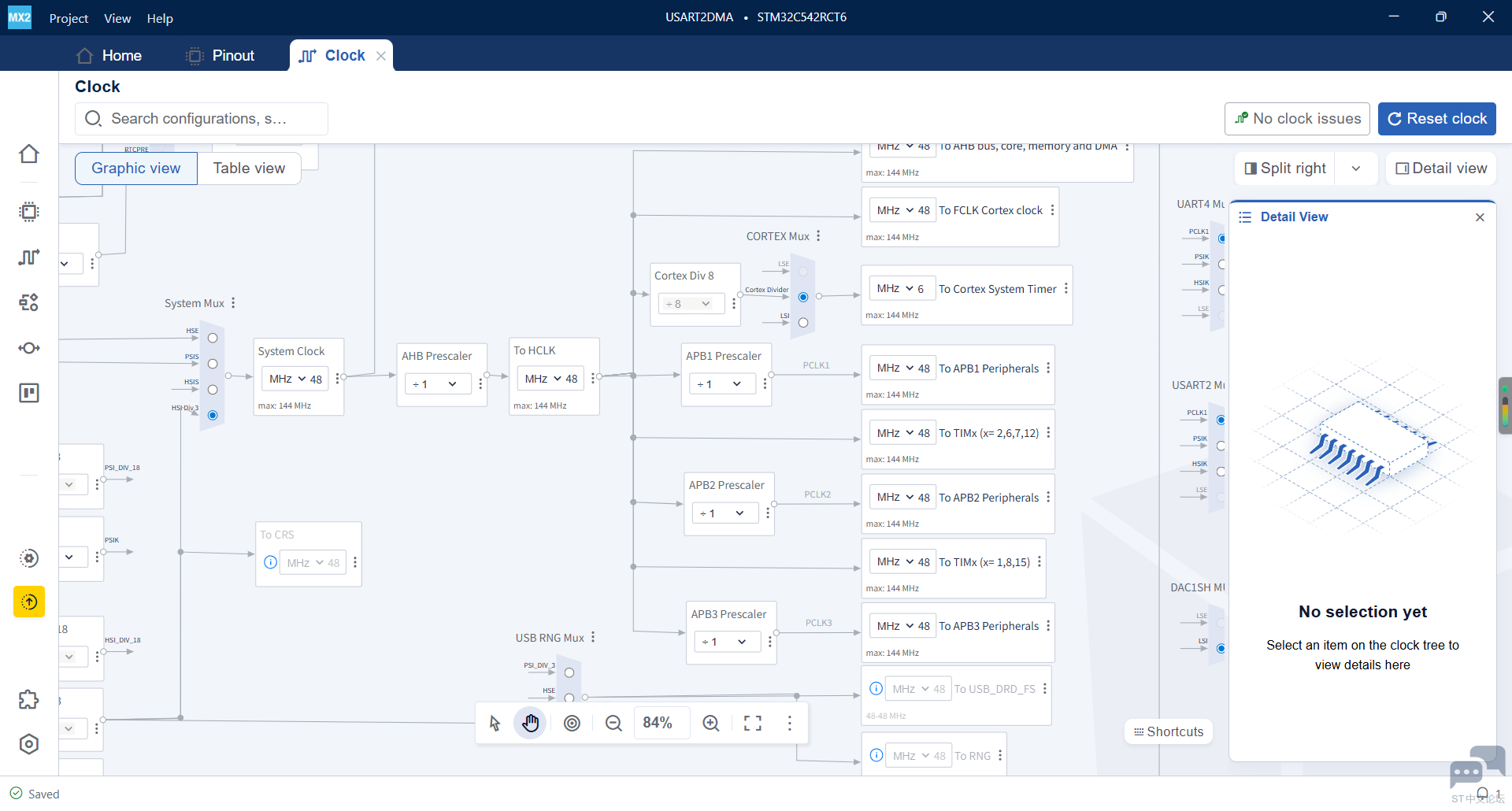

Clock（时钟）：提供 Graphic view 和 Table view 两种视图，表视图把每一级时钟的实际频率、取值范围、单位列出来，非常实用；点任意时钟节点可高亮它依赖的整条路径（Highlight Path），一眼看清外设与时钟源的关系。快捷键也有变化：按住鼠标中键拖拽平移、Ctrl 加滚轮缩放。

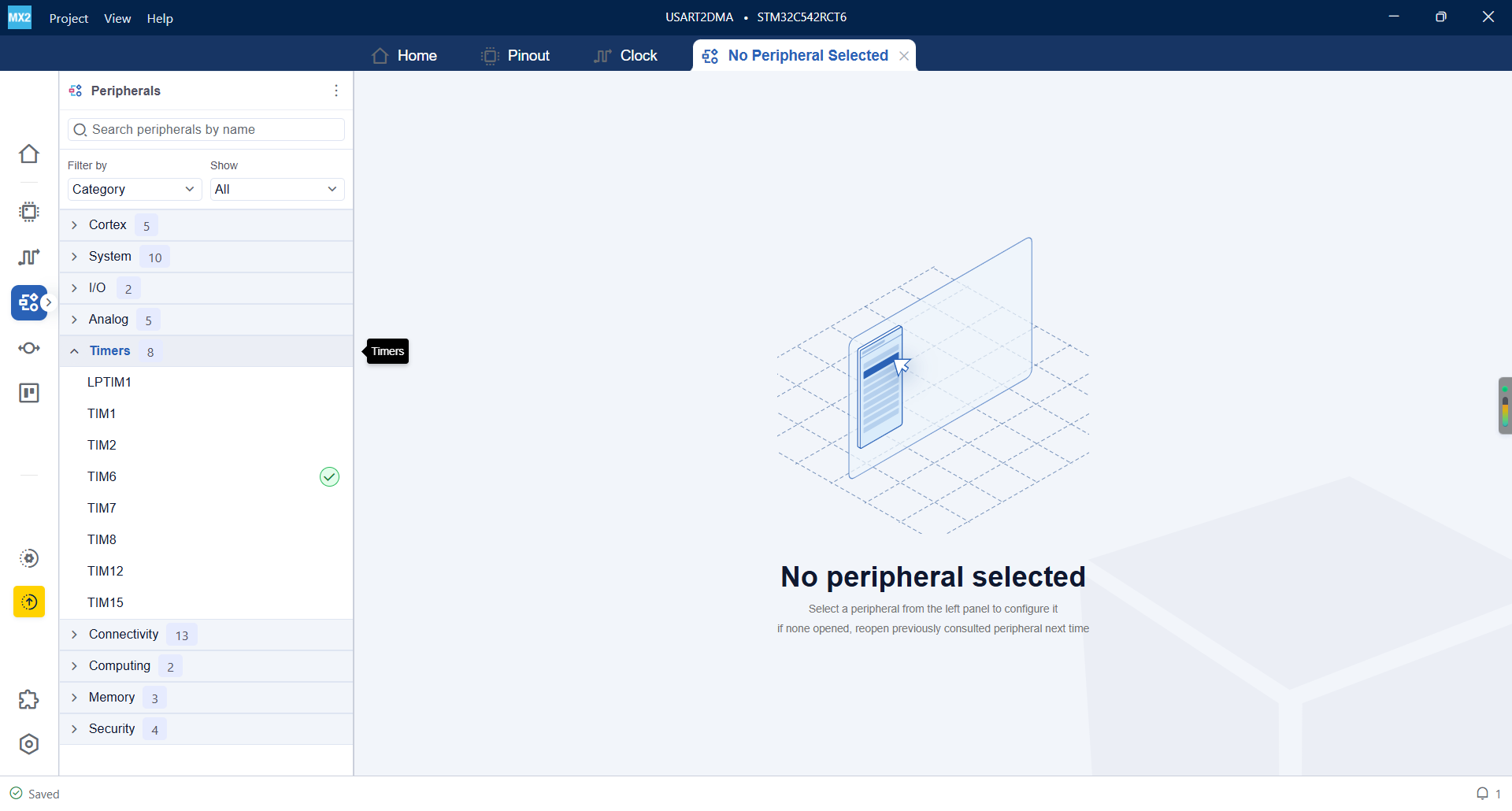

Peripherals（外设）：按类别分组（Cortex、System、I/O、Analog、Timers、Connectivity、Computing、Memory、Security），可搜索、可按 Active / Inactive 过滤；右侧 Quick menu 能直达当前外设关联的 GPIO、DMA、NVIC 设置，不容易漏配置。

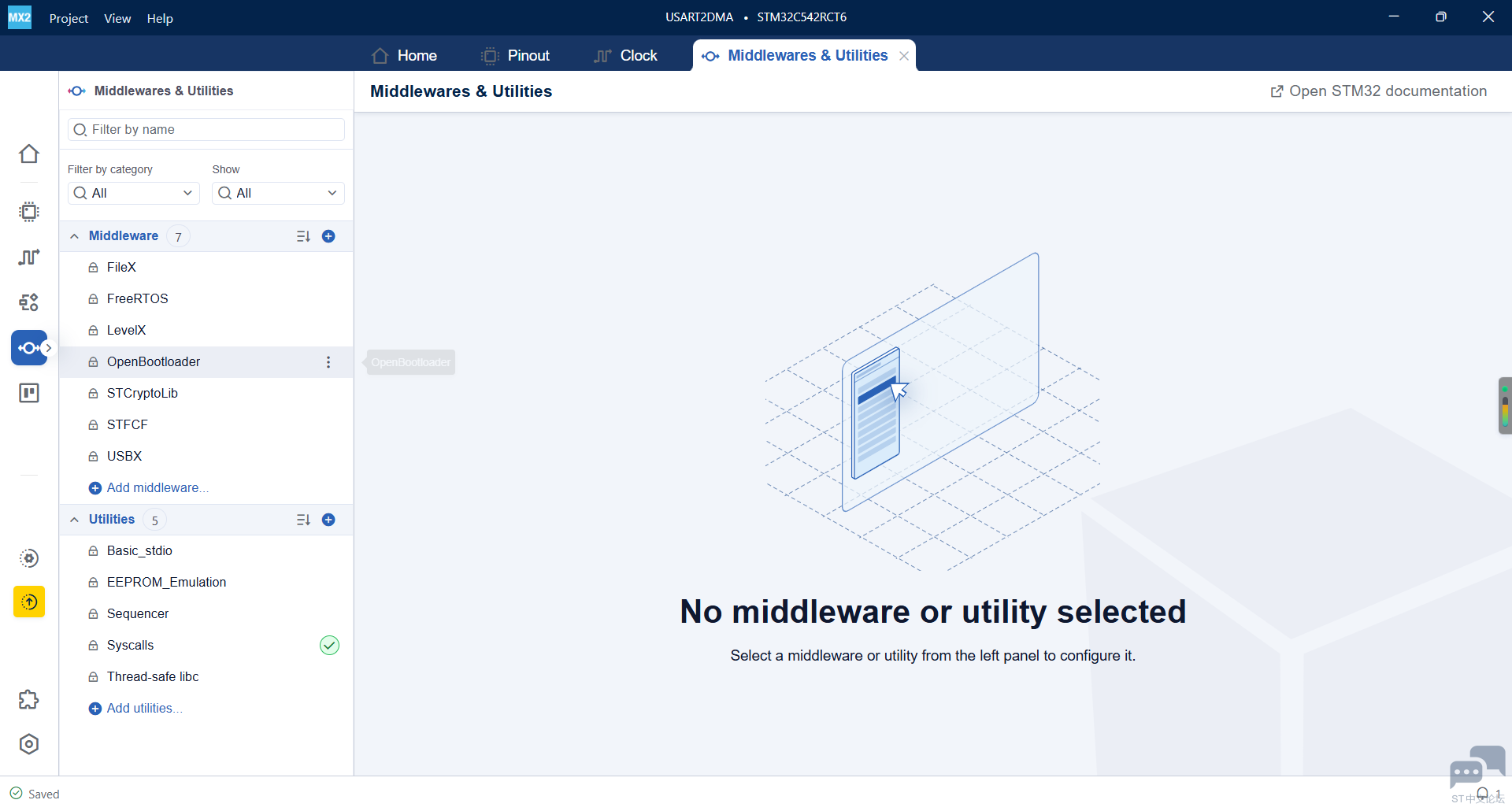

Middleware and utilities（中间件与工具组件）：添加中间件；目前 MX2 只支持 FreeRTOS，其他中间件会陆续加入。

Parts：MX2 新增的 Part Drivers 能力，即针对具体芯片和开发板封装好的模块化驱动包（如 Button、LED），启用后直接调用标准 API 控制板载外设，减少样板代码。

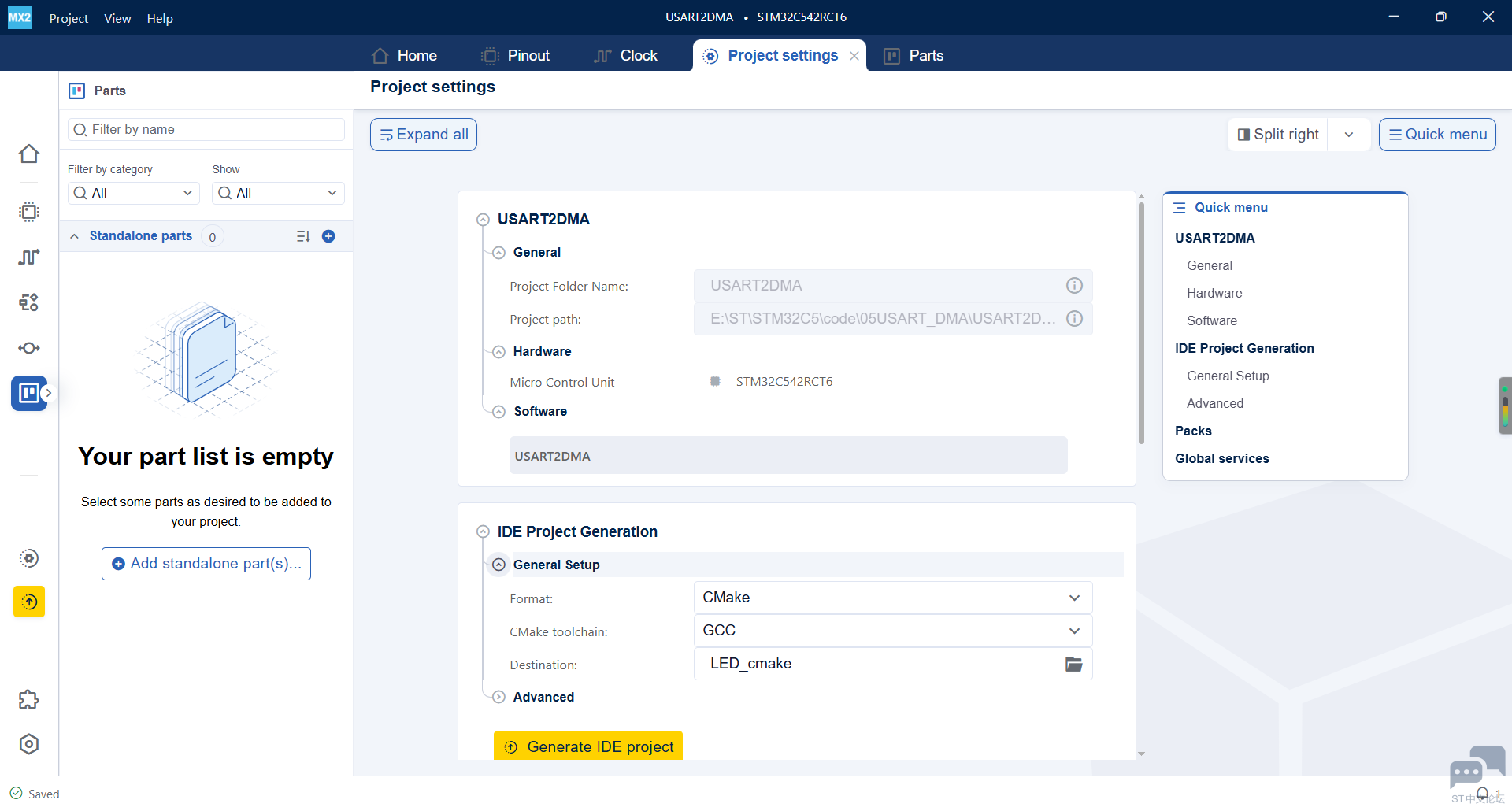

Project Settings / IDE project generation：选择 IDE 与代码生成方式，支持 STM32CubeIDE、CMake（VS Code / 命令行）、IAR、Keil Studio；代码层可选 HAL2 或 LL。默认产出 CMake + Ninja 工程，配合 VS Code 的 STM32CubeIDE 扩展使用。

（三）代码预览

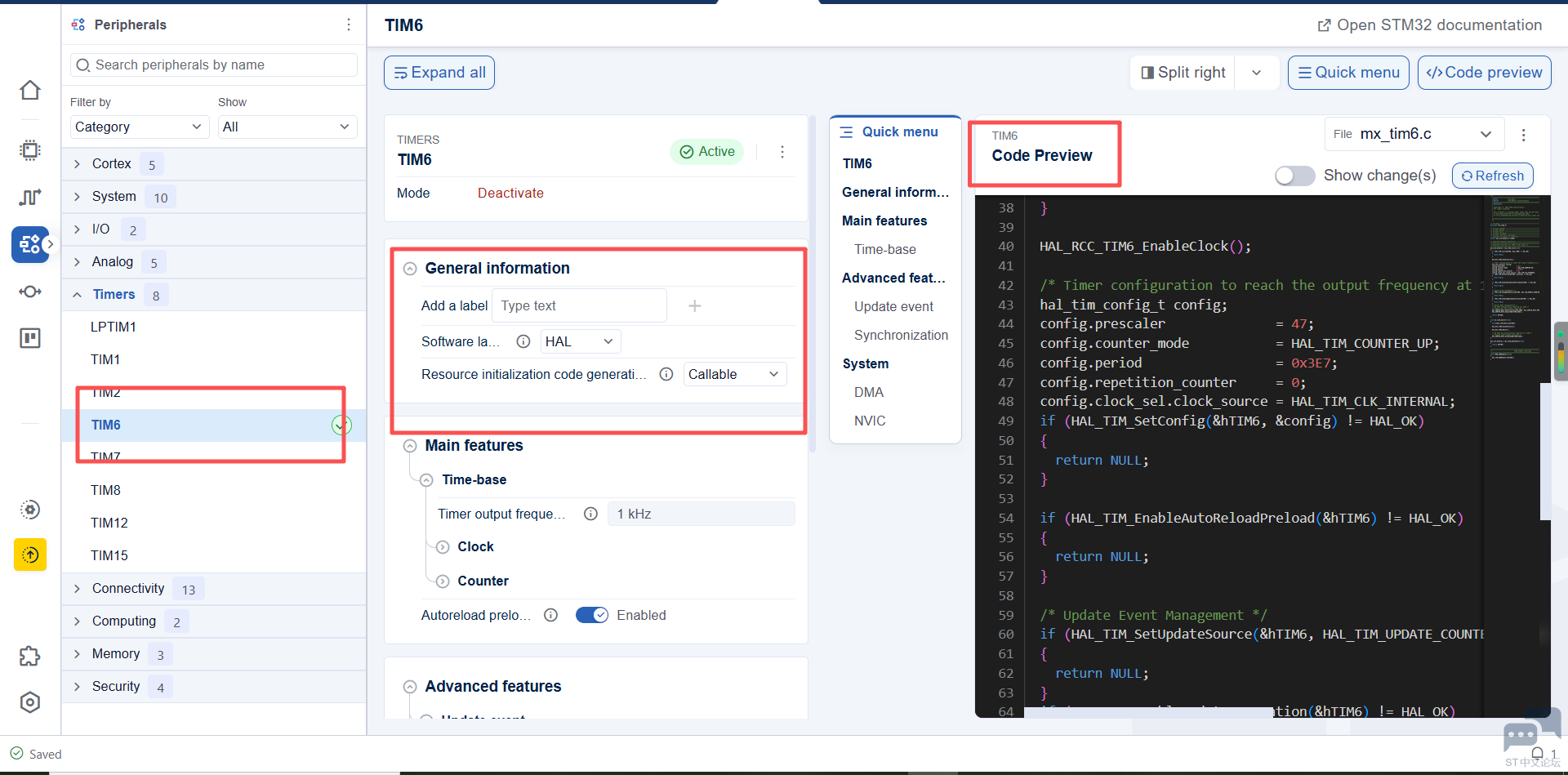

MX2 的 Code Preview 不需要生成完整工程，就能在预览窗口直接看到初始化代码，配置改动实时反映；Show change(s) 提供 diff 视图，能看出配置变化对代码的影响；代码片段可直接复制进自己的工程。对把 CubeMX 当“代码片段生成器”用的开发者非常方便。

（四）命令行与自动化

MX2 提供了比经典 CubeMX 更强的命令行接口，可以把“图形化配置 → 生成 CMake 工程 → 命令行编译”串成完整自动化链路，适合 CI 和脚本化构建。

四、与经典 STM32CubeMX 的对比

核心流程相同：都是选芯片、配引脚、配时钟、配外设、生成初始化代码。主要区别在以下方面。

支持范围：经典 MX 支持全系列（F、G、L、H、U、WB、MP 等），MX2 目前只支持 STM32C5 系列；从 C5 开始的新系列只进 MX2。两者共存，不是替代关系。

底层驱动：经典 MX 配传统 HAL（TIM_HandleTypeDef 这类 API），MX2 配全新 HAL2（hal_tim_handle_t 这类 API），代码不能互通。

工程文件：经典 MX 用 .ioc，MX2 用 .ioc2，两种格式不互通，老工程无法直接迁移，需要重建。

默认构建方式：MX2 默认产出 CMake + Ninja 工程（VS Code、命令行友好），经典 MX 传统上生成 IDE 工程（CubeIDE、MDK、IAR 等）。
