技术平台篇：ISPU 2.0 架构解析、与 ISPU 1.0 的性能对比

点击查看：【白皮书】当传感器开始“思考”

本文围绕白皮书分析四篇文章：

总览篇：从 "感知" 到 "思考"，ISPU 2.0 让传感器在数据源头解读信息

技术平台篇：ISPU 2.0 架构解析、与 ISPU 1.0 的性能对比

产品与应用篇：首款搭载 ISPU 2.0 的产品及多维度系统收益

开发生态篇：从模型到部署的完整工作流与工具链

文章概述

本篇详解 ISPU 2.0 内部架构：32 位 RISC 哈佛架构、40MHz 主频、32KB 程序 RAM+56KB 数据 RAM、硬件加速器、浮点单元、FIFO，并给出与 ISPU 1.0 的逐项对比、FFT 实测性能数据，说明其面向超高带宽传感器的全数据流实时处理优化定位。

2.1 传统架构的局限

传统传感架构通常依赖 "传感器到 MCU" 模型，原始数据持续流式传输到主机 MCU，有时进一步转发到云端：

1. 传感器到 MCU 流式传输 ：原始数据增加主机接口流量，迫使 MCU 频繁唤醒，即使只需简单决策；
2. 依赖云端的处理 ：云端分析可用于繁重计算，但依赖网络连接、增加延迟，可能不适合实时响应；
3. 功耗限制 ：持续流式传输和主机反复唤醒增加系统功耗，对电池供电、始终开启设备尤为棘手；
4. 延迟限制 ：先送主机 / 云端再处理减慢响应，降低用户体验，限制时间敏感型用例；
5. 带宽限制 ：传输原始数据消耗总线带宽，多传感器或接口容量有限时产生不必要开销；
6. 隐私限制 ：原始传感数据离开设备，可能引发隐私、所有权和合规担忧，尤其消费类和个人应用。

挑战核心：如何在不增加功耗、成本、复杂度或开发时间的情况下让系统更智能？

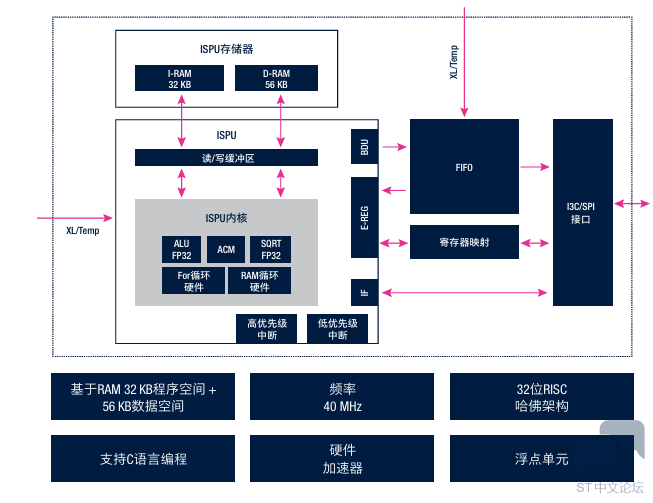

2.2 ISPU 2.0 硬件架构

ISPU 2.0 内嵌在部分意法半导体 MEMS 传感器内部，紧凑、超低功耗：

模块	规格
程序空间	基于 RAM 32 KB 程序空间 + 56 KB 数据空间
核心	32 位 RISC 哈佛架构，40 MHz
编程	支持 C 语言编程
硬件加速	硬件加速器、浮点单元（FP32）
计算单元	ALU FP32、ACM、SQRT FP32、For 循环硬件、RAM 循环硬件
中断	高优先级中断、低优先级中断
存储	I‑RAM 32 KB、D‑RAM 56 KB
数据接口	I3C/SPI 接口、FIFO、寄存器映射、BDU、E‑REG、IF
输入	XL/Temp 信号输入

2.3 从感知到理解

传统传感器仅能反映物理层面的现象；ISPU 2.0 帮助系统理解测量数据的含义。通过在传感器内部直接运行算法，可将原始测量数据转化为更高级别的信息：检测到步伐、识别到手势、检测到异常、活动发生变化、识别到运动模式。这种从原始数据到已解读事件的转变，减少了必须传输到主机的信息量，使系统其余部分专注决策、用户交互或更高层次应用逻辑。

2.4 ISPU 1.0 与 ISPU 2.0 功能对比

表格

参数 / 功能	ISPU 1.0	ISPU 2.0	ISPU 2.0 对比 1.0
架构优化	针对超低功耗和面积进行优化	针对超高带宽传感器的全数据流实时处理进行优化	—
目标应用示例	传感器融合、人体活动识别、AI、低频信号处理和异常检测	复杂特征（FFT、RMS、包络等）的嵌入式实时计算，或用于振动监测的 AI 算法	—
时钟频率	5/10 MHz	20/40 MHz	速度提升多达 4 倍
MIPS / MFLOPS	5/10 MIPS / 5/10 MFLOPS	20/40 MIPS / 20/40 MFLOPS	速度提升多达 4 倍
程序存储器	8 KB 数据 RAM	32 KB（可通过 56 KB 数据 RAM 扩展）	内存增加一倍以上
数据存储器	8 KB 用于变量数据	56 KB（可通过 32 KB 程序 RAM 扩展）	—
优化和硬件加速	—	SQRT、for 循环、内存索引、累加与乘法	专用硬件加速器
FIFO	无专用 FIFO	FIFO（2048×80 位），支持 ISPU 读 / 写访问	FIFO 也可由 ISPU 访问
自动自配置	—	ISPU 可动态更改传感器配置	—

2.5 ISPU 2.0 的 FFT 性能

FFT 1024 位单精度运算：

表格

对比项	面积 (KGE)	内存 (KB)	周期
基于 Cortex‑M4F 的通用 MCU	120	18.7	55538
ISPU 2.0	25	5.7	67143

说明（原文如实呈现）：针对该 FFT1024 单精度实现，ISPU 2.0 在面积 （25 vs 120 KGE）与内存占用 （5.7 vs 18.7 KB）上远小于通用 Cortex‑M4F MCU，但周期数略高 （67143 vs 55538）。两者各有侧重，白皮书以此说明 ISPU 2.0 以小面积、低内存实现 FFT 处理的能力。

适用人群

嵌入式处理器选型工程师、传感器算法开发、MEMS 硬件工程师、信号处理研发人员。

文章总结

ISPU 2.0 采用 32 位 RISC 哈佛架构与 40MHz 主频，提供 32KB 程序 + 56KB 数据空间及专用硬件加速器，相较 ISPU 1.0 速度提升最多 4 倍、内存增加一倍以上，并新增 FIFO 与自动自配置能力。它面向超高带宽传感器的全数据流实时处理，可本地执行 FFT、RMS、包络等复杂特征计算，在极小面积与内存占用下完成信号处理。
