标准库函数对每个外设都建立了一个初始化结构体，比如 USART_InitTypeDef，结构体成员用于
设置外设工作参数，并由外设初始化配置函数，比如 USART_Init() 调用，这些设定参数将会设置
2 G& E  Q. J" T# i外设相应的寄存器，达到配置外设工作环境的目的。

/ {* r8 ?. k' U" z9 s初始化结构体定义在 stm32f4xx_usart.h 文件中，初始化库函数定义在 stm32f4xx_usart.c 文件中.

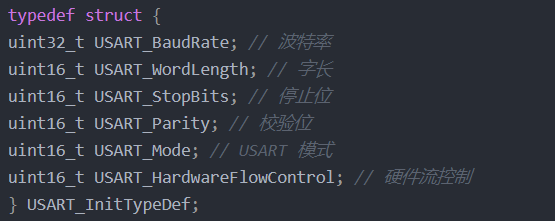

USART 初始化结构体
参考正点原子和野火手册
! \4 ]/ x* D0 t$ I
" E* `6 h. X; u

1. typedef struct {
   . r, [2 ^8 }3 r6 Q
2. uint32_t USART_BaudRate; // 波特率

3. uint16_t USART_WordLength; // 字长
   0 r2 R+ R1 S6 m# j2 n, k
4. uint16_t USART_StopBits; // 停止位
   ; w" {" D) j/ @' j3 `
5. uint16_t USART_Parity; // 校验位
   ) O) f) U8 `( U  h
6. uint16_t USART_Mode; // USART 模式
   % p' h4 O* d; ^0 W  u9 J$ J
7. uint16_t USART_HardwareFlowControl; // 硬件流控制

8. } USART_InitTypeDef;

复制代码

USART_BaudRate：波特率设置。一般设置为 2400、9600、19200、115200。标准库函数会根据
设定值计算得到 USARTDIV 值，并设置 USART_BRR 寄存器值。

2 K& y: X- v2 `( b, LUSART_WordLength：数据帧字长，可选 8 位或 9 位。它设定 USART_CR1 寄存器的 M 位的值。
如果没有使能奇偶校验控制，一般使用 8 数据位；如果使能了奇偶校验则一般设置为 9 数据位。

USART_StopBits：停止位设置，可选 0.5 个、1 个、1.5 个和 2 个停止位，它设定 USART_CR2
. ~- g/ p7 g9 J. g寄存器的 STOP[1:0] 位的值，一般我们选择 1 个停止位。
% c" `* P' y# q5 `: S0 q  D$ e. s) D
5 b! l# h& X" F; HUSART_Parity：奇偶校验控制选择，可选 USART_Parity_No(无校验)、USART_Parity_Even(偶
0 @$ A2 r+ {# x% m0 b2 v* y校验) 以及 USART_Parity_Odd(奇校验)，它设定 USART_CR1 寄存器的 PCE 位和 PS 位的值。
0 R  J* _4 i/ W: X
USART_Mode：USART 模式选择，有 USART_Mode_Rx 和 USART_Mode_Tx，允许使用逻辑或
0 X4 {/ `) n6 h" m. [% c8 S运算选择两个，它设定 USART_CR1 寄存器的 RE 位和 TE 位。

USART_HardwareFlowControl：硬件流控制选择，只有在硬件流控制模式才有效，可选有使能 RTS、使能 CTS、 同时使能 RTS 和 CTS、不使能硬件流。
4 P& E& c# P& M
USART 时钟初始化结构体

7 B) _: J) N, l/ `+ b0 u: v! t

1. typedef struct {
   . M+ X2 ]$ W3 C6 U; }. X: m# J
2. uint16_t USART_Clock; // 时钟使能控制

3. uint16_t USART_CPOL; // 时钟极性

4. uint16_t USART_CPHA; // 时钟相位
   ' t( D$ p8 Y3 U/ f
5. uint16_t USART_LastBit; // 最尾位时钟脉冲
   + l0 S% d0 i; q, p4 S
6. } USART_ClockInitTypeDef;

复制代码

$ @, R5 g0 M( Z9 }/ [5 D9 E1) USART_Clock：同步模式下 SCLK 引脚上时钟输出使能控制，可选禁止时钟输出(USART_Clock_Disable) 或开启时钟输出 (USART_Clock_Enable)；如果使用同步模式发送，一般都需要开启时钟。它设定 USART_CR2 寄存器的 CLKEN 位的值。

, W( ?! m; J# \( T/ j% m( {USART_CPOL：同步模式下 SCLK 引脚上输出时钟极性设置，可设置在空闲时 SCLK 引脚为低电平 (USART_CPOL_Low) 或高电平 (USART_CPOL_High)。它设定 USART_CR2 寄存器的 CPOL位的值。

. p  h* t0 M& L% G- d+ |USART_CPHA：同步模式下 SCLK 引脚上输出时钟相位设置，可设置在时钟第一个变化沿捕获数据 (USART_CPHA_1Edge) 或在时钟第二个变化沿捕获数据。它设定 USART_CR2 寄存器的CPHA 位的值。USART_CPHA 与 USART_CPOL 配合使用可以获得多种模式时钟关系。

5 U3 L+ |% U6 C/ x) FUSART_LastBit：选择在发送最后一个数据位的时候时钟脉冲是否在 SCLK 引脚输出，可以是不输出脉冲 (USART_LastBit_Disable)、输出脉冲 (USART_LastBit_Enable)。它设定 USART_CR2 寄存器的 LBCL 位的值。
