HAL库的I2C模块函数库改造

[复制链接]
shiyongzhu 发布时间:2015-8-14 14:10
本帖最后由 shiyongzhu 于 2015-8-14 14:55 编辑
5 \3 t" |* c9 z3 H  x  z% D' D5 _3 G) l2 ~
ST的HAL库的I2C模块函数库中提供了大量的函数,方便了用户的使用。近期由于需要使用下I2C接口,对HAL库中的函数以及相关的例程进行了一下研究,发现当mcu处于从机的时候,其提供的函数只能满足从机处于接收或者发送状态之一(本人观点,欢迎指正),当主机既需要对从机既需要读又需要写时,特别的不方便。为此本人对HAL库中的I2C进行了一下改造,使其处于从机时收发皆可。

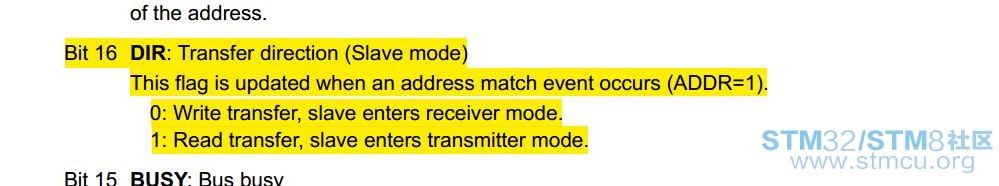

主要的思想是开启地址匹配中断,主机对从机进行读或写时进入该中断后,在中断中读取状态寄存器ISR,看主机是读还是写,然后分别进入相关的子程序即可。 捕获.JPG
具体实现以stm32f072为例,初始化,注意开启中断:
  1. void MX_I2C1_Init(void)
    6 K7 b$ J  s( T# H" p8 w: v
  2. {5 k7 a/ y+ E' k0 F

  3. - s& n$ ^/ F8 |5 Q" z4 E5 E
  4.   hi2c1.Instance = I2C1;
    / C3 M) T* ?+ g0 ~0 Q
  5. //  hi2c1.Init.Timing = 0x00700000;                                                                                                        //1MHz,100ns,100ns,slave
      t% K' o- J6 _/ A3 W! o$ o0 E
  6.         hi2c1.Init.Timing = 0x00900000;                                                                                                                //400kHz,10ns,10ns,slave' T' a$ T3 P' H$ @! j
  7.   hi2c1.Init.OwnAddress1 = ADDRESS;                                                                                                //µçµ÷µØÖ·
    5 y" W3 [( X  a+ Z. U" |. g, g
  8.   hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;                // µØÖ·Îª7λ
    : y3 r; `: x8 [) d
  9.   hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLED;, R7 n0 w* V" v, k- h4 Z
  10.   hi2c1.Init.OwnAddress2 = 0;9 I7 N4 S# }) z5 {- r: G! v* e
  11.   hi2c1.Init.OwnAddress2Masks = I2C_OA2_NOMASK;: W5 Q* @6 P+ F3 G
  12.   hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLED;
    % y! ?' [5 |9 f; e) h
  13.   hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLED;
    0 e: E& }, M- A' P9 B! }
  14.   HAL_I2C_Init(&hi2c1);
    & f. g5 q$ P* u# ]* m2 d
  15. # M( J6 a) s$ b' w8 {/ M& |
  16.     /**Configure Analogue filter
    8 i# a- N& R0 _3 i
  17.     */
    - X' B4 Q  J: a3 ^# K. x
  18.   HAL_I2CEx_AnalogFilter_Config(&hi2c1, I2C_ANALOGFILTER_ENABLED);
    $ f) }) A  i( q7 x8 X
  19.         3 K7 G# k5 ?3 ]
  20.         HAL_NVIC_SetPriority(I2C1_IRQn, 0, 0);                //i2c1. |2 W" C) `6 o1 @% B" W& y+ {
  21.   HAL_NVIC_EnableIRQ(I2C1_IRQn);
    * ]2 X3 s8 k+ J+ L$ L
  22. }
复制代码

* i/ T9 Q& Z. C: u8 G% ?/ R
然后写I2C中断服务函数void I2C1_IRQHandler(),具体程序如下
  1. void I2C1_IRQHandler(void)
    - F; Y5 J) y) c# c
  2. {
    ; b$ v% p" O, Q2 W& D3 k
  3.   if (hi2c1.Instance->ISR & (I2C_FLAG_BERR | I2C_FLAG_ARLO | I2C_FLAG_OVR)) {9 ~9 O6 i9 I5 L. u) _$ J
  4.     HAL_I2C_ER_IRQHandler(&hi2c1);
    . ~2 p" Q% v+ Z- _5 L' k
  5.   } else {; ^9 i. h0 ~6 K
  6.     HAL_I2C_EV_IRQHandler(&hi2c1);
    - `/ \8 Z3 l4 p4 {+ V
  7.   }8 S+ @; k+ [( f( H
  8. }
复制代码
& I* R4 \% H/ c1 H
具体干活的程序如下,本处对原有的函数库进行了改造
  1. void HAL_I2C_EV_IRQHandler(I2C_HandleTypeDef *hi2c): s$ V0 h! k& J7 S
  2. {
    % A8 T& ~) }) g7 L% h3 e
  3. if ((__HAL_I2C_GET_FLAG(hi2c, I2C_FLAG_ADDR) == SET) && (__HAL_I2C_GET_IT_SOURCE(hi2c, I2C_IT_ADDRI) == SET))) Y5 I' P( R* O7 s# `0 }
  4.   {: M2 K* N" F" X# E
  5.                 HAL_I2C_SlaveRxTxCallback(hi2c);- T! N# [9 v: Q" j
  6.   }
    0 A* H* _- v5 O0 A% }7 b
  7.         6 d6 w* b9 ]5 D
  8. }
复制代码

2 d, U* E! v; o; e/ N# Z
HAL_I2C_SlaveRxTxCallback(hi2c)为自己写的函数,具体如下
  1. void HAL_I2C_SlaveRxTxCallback(I2C_HandleTypeDef *hi2c)                7 ~: y3 k, V0 ^# f4 r
  2. {
    & u( c% a- G4 L9 U
  3.         if(hi2c->Instance==I2C1)- O, b. R! b+ b2 S! \: L, @6 G
  4.         {
    . a% K3 U2 c7 @+ ^% Y0 v
  5.                  /* Slave mode selected */2 `, G( P* C1 f& h; E
  6.     if (hi2c->State == HAL_I2C_STATE_READY)
    * S3 m. g/ G2 V
  7.     {
    5 R; B' f' B' {% f! n
  8.       __HAL_I2C_CLEAR_FLAG(hi2c, I2C_FLAG_ADDR); // ÇåÖжÏ( b- u5 D/ a( o$ H  ^  I
  9.                         if(__HAL_I2C_GET_FLAG(hi2c, I2C_FLAG_DIR))                // ÊÕ·¢·½Ïò0 `; I+ A2 b' f" j
  10.                         {7 d: w9 O/ h1 \) V) `2 k; B& ?$ d
  11. HAL_I2C_Slave_Transmit_DMA_NEW(hi2c,(uint8_t*)i2c1_tx_buffer, sizeof(i2c1_tx_buffer));* Y- o& f/ \3 M" m3 i
  12.                         }6 Z9 K# O/ J( D. a
  13.                         else
    6 B4 @- {+ K% X# {3 c
  14.                         {
    1 R9 y& `/ T* K% r3 \, A: q% o
  15. HAL_I2C_Slave_Receive_DMA_NEW(hi2c,(uint8_t*)i2c1_rx_buffer, sizeof(i2c1_rx_buffer));
    , |4 C, W2 u' {! C
  16.                         }+ U5 ]% e4 O7 g/ j% {) M7 g% z) v3 U( s2 k
  17.     }
    * m4 ~8 S  L1 \6 s9 |- t. ?' E
  18.         }4 B* R$ K" {& K

  19. ! _6 u9 l1 n) G: |5 l& `
  20. }
复制代码

/ G2 R5 A$ U, a2 b" o+ W7 p
上面函数中的函数:
HAL_I2C_Slave_Transmit_DMA_NEW(hi2c,(uint8_t*)i2c1_tx_buffer,sizeof(i2c1_tx_buffer))
HAL_I2C_Slave_Receive_DMA_NEW(hi2c,(uint8_t*)i2c1_rx_buffer,sizeof(i2c1_rx_buffer));
为HAL_I2C_Slave_Transmit_DMA和HAL_I2C_Slave_Receive_DMA_NEW的改造,删除了原有函数中的地址匹配和方向判断的内容。
6 x. ]& y* L! a) v" }
使用时,只要开启地址匹配中断一切就OK了
  1. __HAL_I2C_ENABLE_IT(&hi2c1,I2C_IT_ADDRI);
复制代码

( |5 g# N5 m) B2 E4 U; O
( ~! _; |! c* I- }9 a
, O0 l0 }' _4 n2 r) X9 T* l/ Y" s/ C6 X
赞 收藏 5 评论16 发布时间:2015-8-14 14:10

举报

16个回答
moyanming2013 回答时间:2017-3-28 11:12:02
yc2168 发表于 2017-3-28 09:049 C$ Q5 V# X6 G7 f8 Z. i8 `
是不是以结束位判断比较好呢?0 C" I: e& [$ @% q; q2 u- g
IIC 都是以结束位结束,HAL库接收发送都要定长度,这很郁闷。 ...

; g4 Q/ x3 `1 y7 _1 FIIC的结束符属于底层的细节(类似于物理层的协议),HAL库封装了IIC的实现细节,你直接关注上面的应用就行了。
' z/ T. p* M9 b/ d, S* ?5 S! B至于收发数量,即使你自己实现物理层也不会知道具体的数量吧?!你只是知道来了数据了,每次读若干个。
yc2168 回答时间:2017-3-28 12:29:39
moyanming2013 发表于 2017-3-28 11:12( }8 |9 P9 T8 L& V* [% H$ y- F0 J
IIC的结束符属于底层的细节(类似于物理层的协议),HAL库封装了IIC的实现细节,你直接关注上面的应用就 ...

2 e: [; C5 v8 o3 Y2 y6 I如果上位机发过来的数据不定长怎么办? 我也不知道他要发多少字节。那我怎么知道应该接收多少个。) c0 Y( K4 P7 T% H; L- n1 y
以前其他单片机都是已结束位判断一次接收已经完成?
yc2168 回答时间:2017-3-28 09:04:06
moyanming2013 发表于 2017-3-27 20:35
; ^" L9 [* {/ H/ P# O' I$ \8 C* ~在中断回调函数中设置读1个字节,然后根据你的需要判断就可以了。接受完1个字节后根据需要再次打开中断。 ...

5 s; s' m: W# O* I% y4 v' Y  q是不是以结束位判断比较好呢?7 ^8 F% t1 A, g7 {) k
IIC 都是以结束位结束,HAL库接收发送都要定长度,这很郁闷。
沐紫 回答时间:2015-8-14 14:47:11
谢谢楼主
$ r& `+ Q* }5 m6 w4 G
% O& y; o+ o) q+ b# I! V- q楼主在编辑帖子的时候,右上角有个添加代码文字按钮,用来放代码特别好用 QQ截图20150814144826.jpg
shiyongzhu 回答时间:2015-8-14 14:55:51
沐紫 发表于 2015-8-14 14:47
' Y& q1 i+ B; \8 w$ P5 o+ f谢谢楼主( ?* V- w# D: ~

* _4 x$ }, c7 |- r; J  V* K) Z0 I$ r楼主在编辑帖子的时候,右上角有个添加代码文字按钮,用来放代码特别好用 ...
( f7 T- ?1 }- [" N5 E5 w$ C: L" X
谢谢沐紫,用了下效果好很多!
Paderboy 回答时间:2015-8-14 17:53:04
多谢楼主,学习了。。
党国特派员 回答时间:2015-8-16 14:07:36
多谢楼主,学习了。。
wamcncn 回答时间:2015-8-17 19:52:34
学习下的经验楼主
wyxy163@126.com 回答时间:2015-8-18 16:39:03
提示: 作者被禁止或删除 内容自动屏蔽
微雪电子 回答时间:2017-2-8 10:44:53
楼主有工程源码吗、可否发给我看下,最新一直在弄i2c 从模式。
草民星空 回答时间:2017-2-10 13:49:22
学习学习
yc2168 回答时间:2017-3-27 17:50:58
请问如何接收不定长的数据??
zbber 回答时间:2017-3-27 18:13:59
3 {. r: w9 c& y8 `. B. r
,我只是路过打酱油的
7 ^. Q. G& D* F4 Z/ y4 ?4 l
moyanming2013 回答时间:2017-3-27 20:35:21
yc2168 发表于 2017-3-27 17:50: A% D1 j/ V0 A  \1 \3 T
请问如何接收不定长的数据??
9 W. {' r" U7 s( f& `! \
在中断回调函数中设置读1个字节,然后根据你的需要判断就可以了。接受完1个字节后根据需要再次打开中断。
12下一页
