玩[NUCLEO-F722ZE开发板] 一、点亮LED
今天110大洋到手一块STM32F722ZET6U开发板，尽管不是心仪的那种带有TFTLCD控制器和硬件JPEG解压的开发板，但算是一块STM32F7系列的开发板了。因为是二手货，到手时急于测试是否好的，无奈网上发了帖子，许多好友们也响应但是没有哪个最基本的点亮LED的出厂程序，网友给了两个，1个式hex的，另一个是bin的，无奈拖到F722生成的盘中毫无反应；从ARMmbed官网没有此类开发板，相近的两款F746自己运行就不正常，不是缺东就是少西的，无奈只好从官网下载了“STM32Cube_FW_F7_V1.6.0”工程文档，硬着头皮重新捡起C宏。
这个工程文档足够大，包含了多种F7xx的工程，本例只用F722，因此遍历文件夹和子文件夹将与F722无关的都删除，缩减为只有F722的工程，好在查看里面支持IAR和KEIL的都有。因为网上多数网友认为Keil好用于是用keil开始了第一个LED闪亮的程序开发，以便测试开发板的好坏，尽快付款。实际上，用IAR打开程序时编译报错，缺少core_cm7.h文档，因此只好先用Keil了。
重新回到C宏编程又开始不断的搜查函数，学习了解，基本思路是这样的，比如想点亮3只LED，在GPIO的实例中已有1只点亮的——LED1，那么搜全部文档中有LED的实例，结果搜到了一些与设置GPIO有关的函数，比如：
BSP_LED_Init(Led_TypeDef Led);
BSP_LED_Toggle(Led_TypeDef Led);
和
HAL_GPIO_WritePin(GPIO_PORT[Led], GPIO_PIN[Led], GPIO_PIN_RESET);
结果查看对LED1，LED2，LED3的定义，知道LED1是GPIOB,GPIO_PIN_0；LED2是GPIOB,GPIO_PIN_7；LED3是GPIOB,GPIO_PIN_14；这样就可以直接调用BSP_LED_Init(Led_TypeDef Led);初始化LED1，LED2，LED3
而后自己编一个延时函数：
void delay(int counter){
int i,j;
for(i=0;i<counter;i++)
for(j=0;j<i;j++){;}
}
再在主函数的循环语句内填上：
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,1);HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7, 0);HAL_GPIO_WritePin(GPIOB,GPIO_PIN_14, 1);
delay(10000);
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,0);HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7, 1);HAL_GPIO_WritePin(GPIOB,GPIO_PIN_14, 0);
delay(10000);

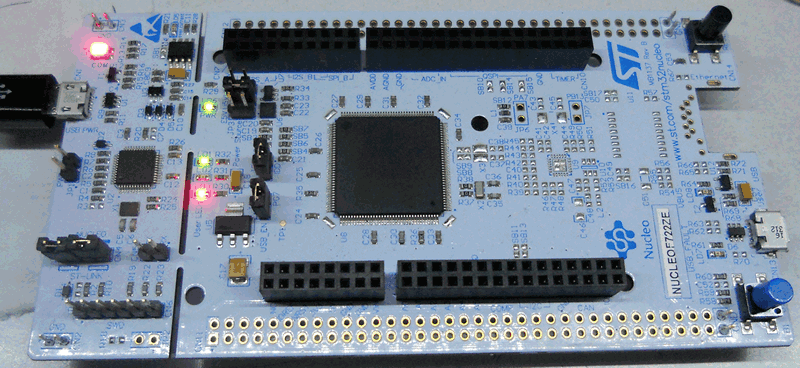

编译下载后的结果见照片11。下边就该开始驱显LCD了。F722功耗够大的，只点亮3只LED，150mA。

3åªLEDç¹äº®
