Stm32mp157A-DK1开箱测试

[复制链接]
寒门过河卒 发布时间:2021-6-8 11:35
Stm32mp157A-DK1开箱测试
拿到板子后需要连接4个接口:
1、 电源
2、 HDMI视频接口
3、 调试口

% t8 G  L1 ]7 q! D4 d+ G" ~
/ [% ?) P. I" X8 e1 `3 K4 O" g

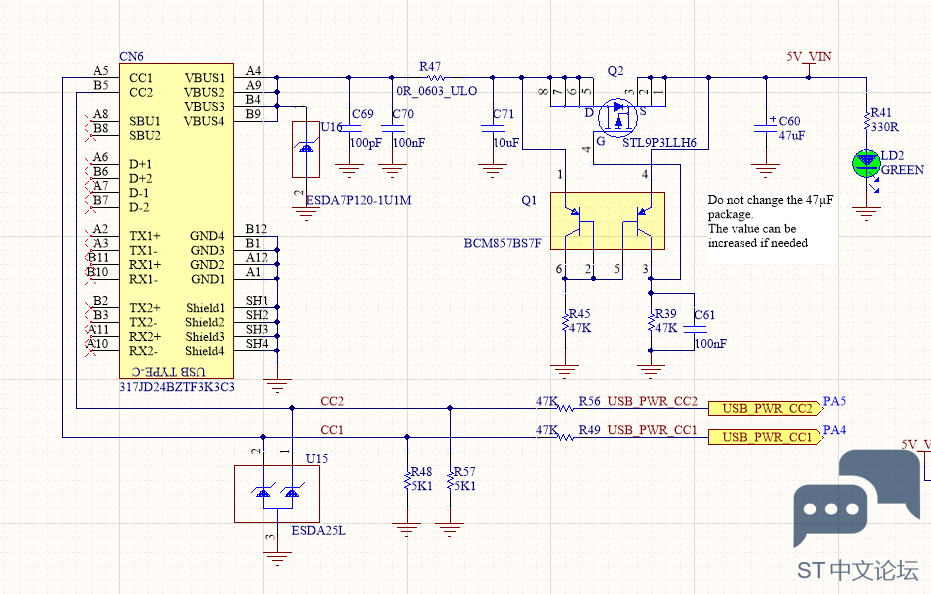

电源口为CN6,连接后由USB接口给板子供电,电路图如下:
+ G0 B4 t4 w% u% z) E7 m6 [0 l
CN9为HDMI视频接口,连接电脑显示屏即可。
调试口为CN11,它集成了STLINK和串口,连接电脑后可以看到本机为com9,如图:
; B2 W: M, [5 `4 s. H6 C
boot设置由四种,如下图:
1 f: P" Y  {5 \# S3 r- ^  L' d
/ R" ]6 u! M/ N% v6 C

* v: f' M/ y* r* J

Boot0

Boot2
( K# O$ T* t' Y/ E) ]% G' I, i

0

0
USB 接口

0

1
启动内部的 M4 内核

1

0
串行 NOR 或者 QUADSPI

1

1
连接到 SDMMC1 上的 SD 卡

5 r+ ~8 |& W4 k( _
此时设置为SD卡模式,打开超级终端设置为COM9,此时板子可以正常启动:
555.png 666.jpg
2 f3 g2 f$ J$ @: h4 j
; J" @, @0 U9 r
将模式调整为Reserved模式,打开STM32CubeProgrammer,设置为Stlink连接,可以进行M4固件下载。

8 M4 o( X- d' [% j3 D) P% h+ L* j# J! Q

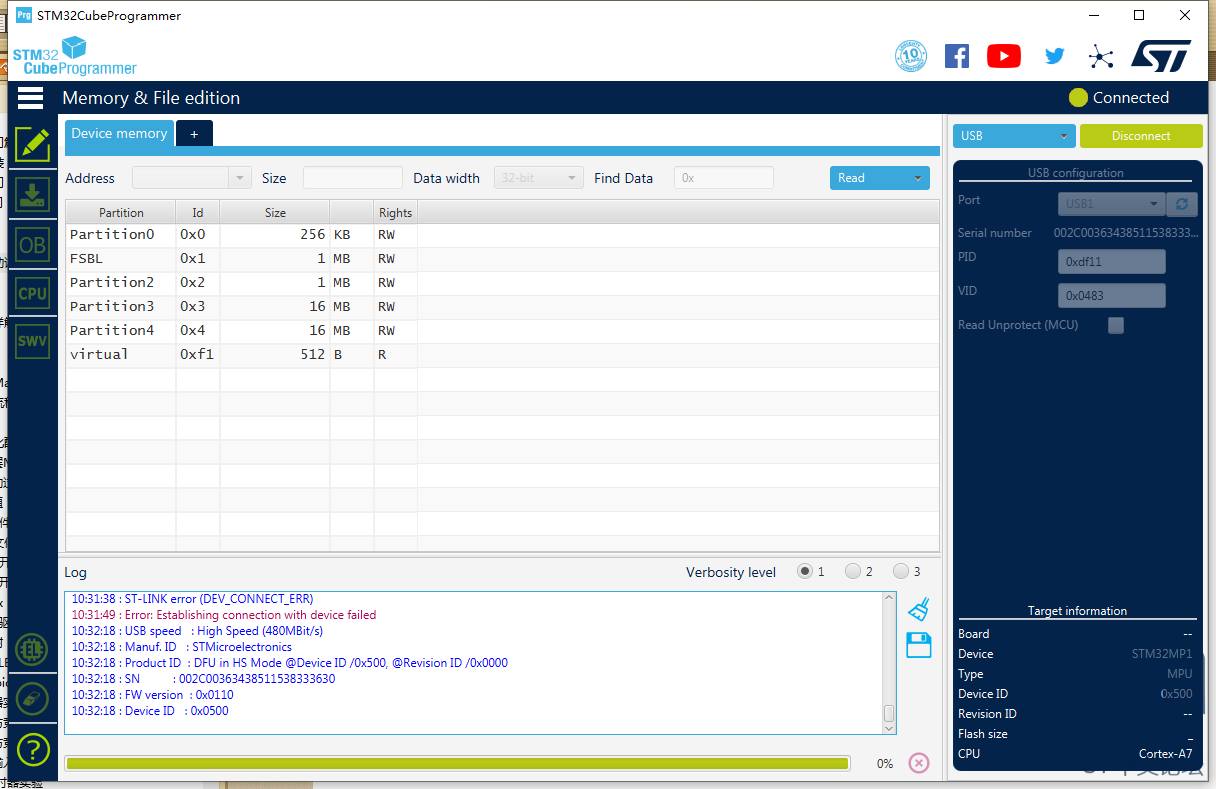

将模式调整为Reserved模式,打开STM32CubeProgrammer,设置为USB连接,可以进行A7固件下载。

% R& N3 M0 p$ t9 j+ w
9 \, v: Z( ?$ R: D7 _$ `& [
