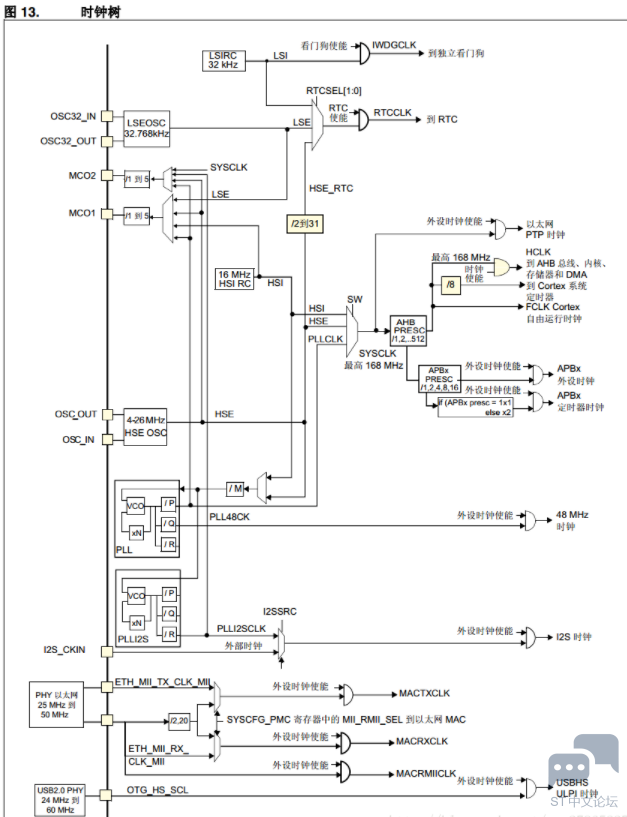

花了近一个小时的时间，终于把STM32的时钟树图过了一遍，话不多说，先总结，再详细展开。时钟系统是什么，就像是人的脉搏一样，主要理解以下的几个概念。

+ |2 n- H' J- j/ E- h) N2 SRC震荡源：即RC电路，全称Resistance-Capacitance Circuits。一个 相移电路（RC电路）或称 RC滤波器、 RC网络， 是一个包含利用电压源、电流源驱使电阻器、电容器运作的电路。有RC串联电路，RC并联电路和RC串并联电路组成，可作为不精准时钟使用。（例如：看门狗时钟）
5 K  E. z3 I8 t
时钟使能：简而言之，就是让时钟开始进行工作，即为使能。图中为半圆形
选择器：用于选择时钟来源，如选择LSE，HSE，LSI图中描述为梯形结构。

RTC：实时时钟（Real-Time Clock）是PC主板上的晶振及相关电路组成的时钟电路的生成脉冲，RTC经过8254电路的变频产生一个频率较低一点的OS(系统)时钟TSC，系统时钟每一个cpu周期加一，每次系统时钟在系统初起时通过RTC初始化。8254本身工作也需要有自己的驱动时钟（PIT）

分频器：进行除法运算
倍频器：进行乘法运算
& r0 d- V) x: |8 W: U
- o; Y! {6 Z1 ~( M3 D% c' zPLL(Phase Locked Loop)： 为锁相回路或锁相环，用来统一整合时脉讯号，使高频器件正常工作，如内存的存取资料等。PLL用于振荡器中的反馈技术。 许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步。一般的晶振由于工艺与成本原因，做不到很高的频率，而在需要高频应用时，有相应的器件VCO，实现转成高频，但并不稳定，故利用锁相环路就可以实现稳定且高频的时脉冲讯号。
" z) B' o8 e2 d* D: a, b
时钟源:HSI、HSE、LSI、LSE、PLL共5个。
# k4 Y3 B; U6 k+ ^5 Y4 k
①、HSI（high speed inner）是高速内部时钟，RC振荡器，频率为16MHz，精度不高。可以直接作为系统时钟或者用作PLL时钟输入。
②、HSE(high speed outer)是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~26MHz。 　我所用的开版是10MHZ的晶振，经过倍频可以达到168MHZ。　
6 M3 O# b/ W6 S6 Q ③、LSI(low speed inner)是低速内部时钟，RC振荡器，频率为32kHz，提供低功耗时钟。主要供独立看门狗和自动唤醒单元使用。看门狗对时钟精度要求不高！
2 R" P2 i) A) d: F④、LSE(low speed )是低速外部时钟，接频率为32.768kHz的石英晶体。RTC 　，这个是比较精准的时钟。　
⑤、PLL为锁相环倍频输出。STM32F4有两个PLL:
: ?. u' o3 c" E

主PLL(PLL)由HSE或者HSI提供时钟信号，并具有两个不同的输出时钟。
6 d9 g' `; l$ x# ]( J% C: w
: u( C, P* ?# w% }9 Z" {9 F第一个输出PLLP用于生成高速的系统时钟（最高168MHz） 上边哪一个是主的

$ Y* k0 X' K7 G第二个输出PLLQ用于生成USB OTG FS的时钟（48MHz），随机数发生器的时钟和SDIO时钟。 下面哪一个是次的
% f% K% v$ M, b# o, ?' d
$ M+ E# M# q2 j1 X0 p, S专用PLL(PLLI2S)用于生成精确时钟，从而在I2S（I方S）接口实现高品质音频性能。
/ f& s; _, t1 l* M

系统时钟SYSCLK：
8 \7 _: t2 M  f2 ^" T: h
- W! h4 q. v7 s3 h- l! q2 |, x①、HSI振荡器时钟
# Q; S  J) ]' I, b' y5 I) R②、HSE振荡器时钟
$ A1 t/ l: J: v8 B③、PLL时钟

重点 PLL时钟计算：

; J! D3 j* _" ^; h输入 f=HSE
PLL=（f*N）/（P*M）；

7 ^# N' ]! T. v$ r( q1 J$ P例如：PLL=8MHz*N/(M*P)=8MHz*336/(8*2)=168MHz
) \! ~( N6 p* T1 S7 A6 s
& c' v' ]$ ~/ z% `) d- ]系统时钟
7 @# i+ f5 F% g# ^8 o, n以太网时钟

0 l+ d3 p; j% B4 i% L; bAHB  （APB，HCLK。Cortex时钟）
8 c$ T- D* A/ x6 `4 ~5 g2 M. y

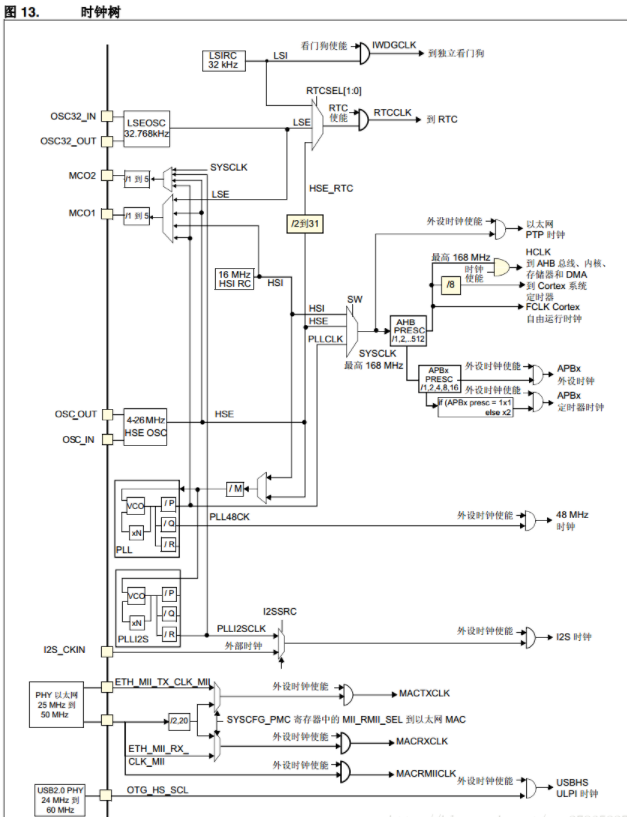

最后上张图
7 ]" W7 z6 L" {4 I4 J& Z

8 s: Y% N  y' W+ {- f任何外设使用前必须使能相关时钟！！！
. l- M8 v" ^. r( ]/ S9 h任何外设使用前必须使能相关时钟！！！
任何外设使用前必须使能相关时钟！！！
