STM32H743IIT6 外接usb3300 引脚配置

PI11 ------> USB_OTG_HS_ULPI_DIR

PC0 ------> USB_OTG_HS_ULPI_STP

PH4 ------> USB_OTG_HS_ULPI_NXT

PA3 ------> USB_OTG_HS_ULPI_D0

PA5 ------> USB_OTG_HS_ULPI_CK

PB0 ------> USB_OTG_HS_ULPI_D1

PB1 ------> USB_OTG_HS_ULPI_D2

PB10 ------> USB_OTG_HS_ULPI_D3

PB11 ------> USB_OTG_HS_ULPI_D4

PB12 ------> USB_OTG_HS_ULPI_D5

PB13 ------> USB_OTG_HS_ULPI_D6

PB5 ------> USB_OTG_HS_ULPI_D7

枚举通不过，OTG_HS_ULPI 这个配置是否有问题

你贴的引脚顺序基本正确，但 STM32H743 的 ULPI 总线对「Alternate-function 编号」和「IO 速度/上下拉」都有硬性要求，任何一项配错都会导致 HS-OTG 无法完成复位、握手，从而枚举失败。下面把最容易踩坑的几点一次性列出来，请逐条核对：

1. Alternate-function 必须统一为 AF10 所有 ULPI 引脚（D0…D7、DIR、STP、NXT、CK）都要把 GPIOx_AFR 寄存器设为 AF10，而不是 AF0 或其他。CubeMX 里如果手动改过一次引脚，AF 号会被复位成 0，很多人这里翻船。

2. IO 速度一定要配到「Very High」 48 MHz 的 ULPI 时钟对上升/下降沿要求很高，把 GPIO_OSPEEDR 设成 LOW/MEDIUM 后，数据采样窗口不够，直接表现为「设备能复位但拿不到 Device-Descriptor」。

3. 禁止内部上下拉 USB3300 自己带 50 kΩ 左右下拉，STM32 内部再给个 40 kΩ 上拉会把电平拉到 1.5 V 区间，导致主机判断成「设备已断开」。把 GPIO_PUPDR 全部设成 NOPULL。

4. 时钟树里 OTG_HS 必须打开并选「ULPI」 在 CubeMX “Middleware → USB_OTG” 里 Mode 选 “Host_Only / Device_Only / OTG” 都行，但下方 PHY 一定选 “External ULPI”，否则库代码不会初始化 ULPI 状态机。

5. USB3300 的复位脚（RESETB，pin9）不能一直接地 原理图常见笔误：把 RESETB 直接拉到 GND，芯片永远处于复位态。正确做法是：

   • 10 kΩ 上拉到 3.3 V，或者
   • 由 MCU 任意一个 GPIO 控制，低电平 ≥ 10 µs 后拉高。

6. 参考设计对电源去耦很敏感 按 USB3300 手册，VDDA1.8（pin29）必须 10 µF + 0.1 µF 到地，VDD3.3 每个引脚都要 0.1 µF；如果 1.8 V 电源走线过长，ULPI 时钟抖动会大到通讯失败

   。

7. 确认你用的封装真的引出 OTG_HS LQFP100 的 H750 只有 OTG_FS，HS 只存在于 LQFP144/176 等封装；虽然你用的是 H743IIT6（LQFP144），但经常有人把封装看错，结果 OTG_HS 实际没引出来。

把以上 7 点全部检查一遍，90% 的「枚举不过」都能解决。如果还有问题，用示波器抓 ULPI_DIR、ULPI_CK 和 D0，看设备插入后有没有出现连续 48 MHz 突发数据，没有的话多半是时钟/复位/AF 的问题。

fafa1 发表于 2025-12-9 14:26
你贴的引脚顺序基本正确，但 STM32H743 的 ULPI 总线对「Alternate-function 编号」和「IO 速度/上下拉 ...

[md]用的是176脚的封装，逐一检查都是正常的，操作(void)USBH_LL_ResetPort(phost);，返回OK,示波器看D+ 时始终为高电平，没有变化，枚举一直返回USBH_BUSY

你罗列出来的这些管脚原理上是没啥问题，我看了下跟STM32H743评估板上的管脚安排完全一样。

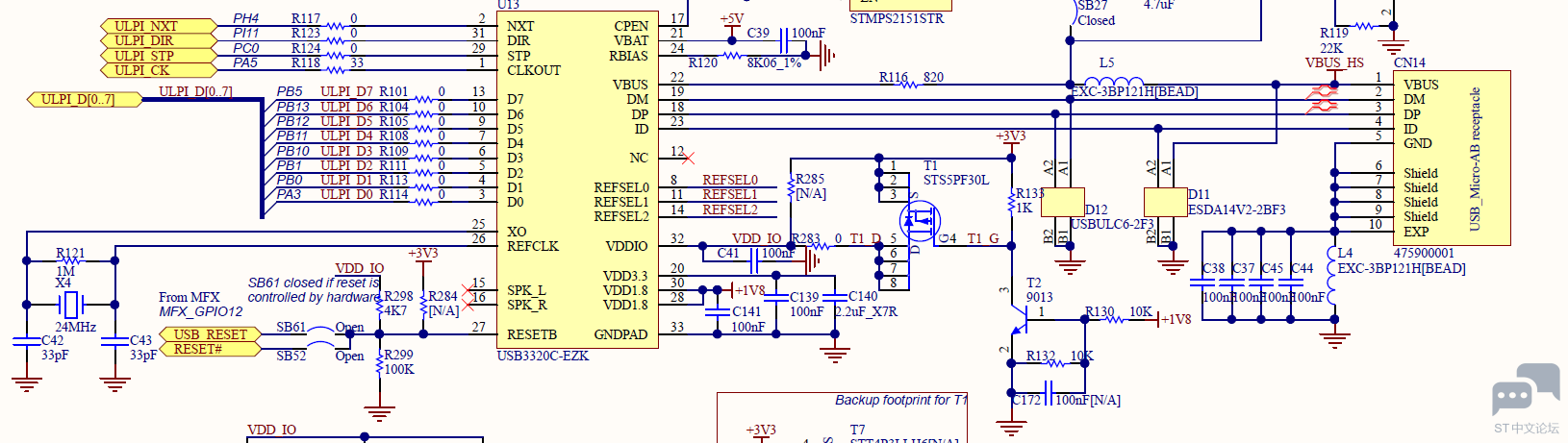

重点检查下外部PHY的供电、时钟、复位电路，连线除了上面这些外，DM DP VBUS等都检查下。电路你可以参考下评估板的原理图。

既然管脚安排一样，甚至可以直接使用H7系列的相关例程来测试枚举过程。
