板卡收到很久了，但是最近一直忙于工作没有时间，看到大家都把自己最近的成果拿出来和大家分享，我也和大家公布下我最近的情况。

2 ^8 M4 }' Z  n0 @/ c& [# I板卡的基本功能介绍大家都介绍了，在这里就不多说了，该套件采用的是ST公司的STM32F303VCT6，包含了3轴陀螺仪L3GD20、三轴加速传感器和磁传感器模块LSM303DLHC，所有的引脚全部引出，方便外扩，板载ST_Link仿真功能，并且所有的引脚都引出。

- b' m# T8 g; z- i4 X( p收到板卡的第一件任务就是给板卡上电，看卡该板卡自带的测试功能，8个彩灯最让人印象深刻，按下用户按键一次，晃动板卡，8个彩灯也跟着晃动，在此按下用户按键，用磁铁靠近板卡，所点亮的LED会跟着磁铁的位置转动。

  l1 j' ?, [8 P. _很多刚收到板卡的人都说板卡上的晶振没有焊接，其实我们都知道，STM32系列MCU内部自带了8MHz的高速振荡器，可以经过PLL倍频后作为系统的时钟，并且在STM32的固件库中也有相应的定义，在system_stm32f30x.c中有如下定义：
6 a$ A9 O- q' j0 Q
$ x+ r* R0 `: a0 T" c- d

#define PLL_SOURCE_HSI为定义系统时钟为内部8MHz晶振经PLL倍频后作为系统时钟
#define PLL_SOURCE_HSE为定义系统时钟为外部晶振经PLL倍频后作为系统时钟
. x: }4 V0 V7 Q5 u# e

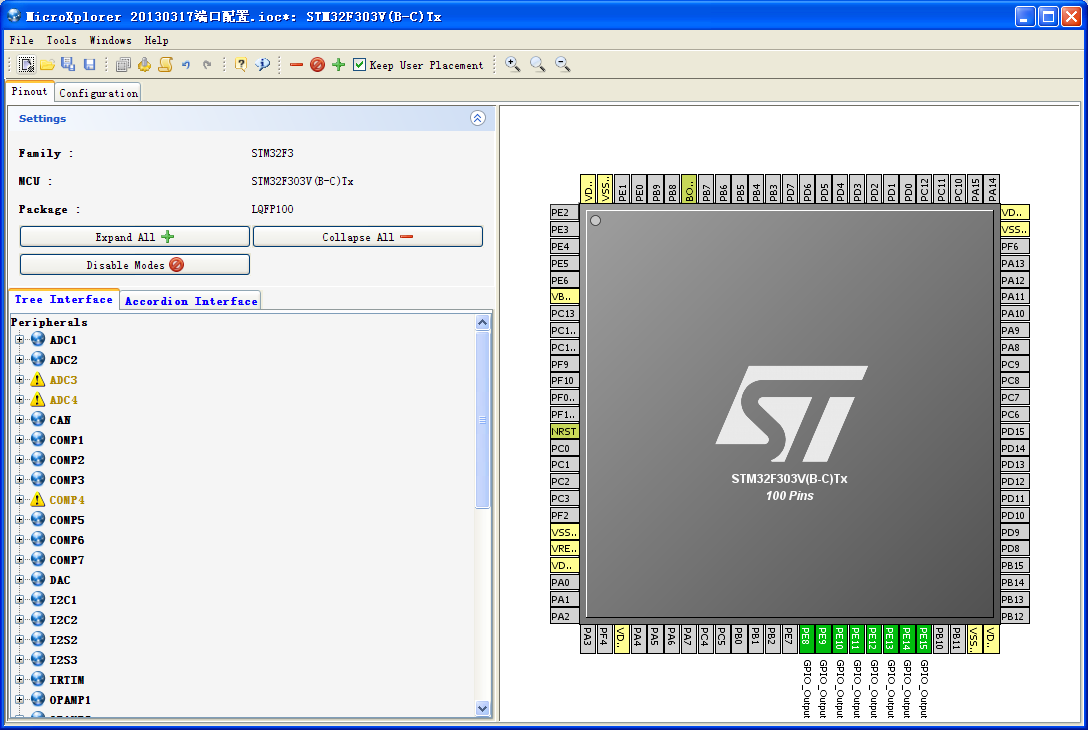

对板卡有所了解之后，当然需要从最简单的IO口操作试试该板卡是怎么用的了，ST公司为大家提供了一个IO配置工具，可以省去IO配置的繁琐，该软件的运行界面如下：
, f3 o, Q  ]4 ~* D+ W, \


- D1 K6 ]9 D4 Q$ g, Q查看原理图，8个LED的管脚在PE8-PE15上，因此直接设置PE8-PE15管脚为输出，然后选择参数配置把端口配置成上拉推挽输出功能，查看该配置文件，发现F3的端口配置和F1的端口配置还是有所不同的，具体的差别大家可以自己进行配置查看，端口配置好了，还需要给LED函数做下封装，封装后值需要直接调用据能完成相应的功能。LED的基本封装如下图：

+ h' [% H! c: b* r  Q$ h. J
在主函数中的基本调用如下：
" N9 p) m( _9 b6 b0 V0 ]. z

" |  c6 w0 R3 S7 ]  C8 k3 r
虽说该板卡上自带了STLink仿真功能，但是很多工程师还是喜欢用串口进行调试，看该板卡MCU的IO分配和F1 MCU IO口的分配是相似的，因此计划USART1配置成调试端口，但是在配置的过程中出现了一个BUG，当选择配置PA9和PA10为串口的时候，端口配置软件不能正常配置这两个端口，只能手动选择这两个端口为串口的发送和接收端口，配置完成后的输出如下图：
, d# X% u  s" V8 g" V" M  i; w
串口调试的使用方法如下：
: C/ q" r! s+ u  [2 s- R
. _% M) s# s/ ~2 Y6 D# l3 y
% S$ y+ L% Y9 O& j% a端口配置软件对STM32F3的串口1配置的过程中出现错误，不知道ST的 工程师能不能进行改进下。
