【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

[复制链接]
caizhiwei 发布时间:2014-5-4 17:48
 该设计利用了nrf24le1作为发射IC,以nrf24lu1作为usb接收端,进行了整体的软硬件设计。
4 l' [. f$ ]: |1 ]9 I0 Q+ }. J
1 d$ w% h' m- J1 O; H    你可以吧usb dongle 插入任何带usb host 接口的设备,比如电脑,平板,智能手机,智能电视等等,你就可以使用该遥控器了。  n- S- D1 F6 ^- g

2 ~6 E/ v, ~, _) N& j    在usb部分为hid鼠标设备,并且android的内核已经自带了hid标准驱动,所以该usb dongle 几乎是免驱动的,适用范围很广。
2 P% M! G  F# n9 ?开发环境采用了大家熟悉的Keil。1 i# w( Z" }" c) S
          该项目你还可以移植到其他的MCU上,其借鉴参考价值不错,$ a. s% D3 g2 ]& O9 i5 e( }! j
多图多附件,keil工程+PCB(AD13):

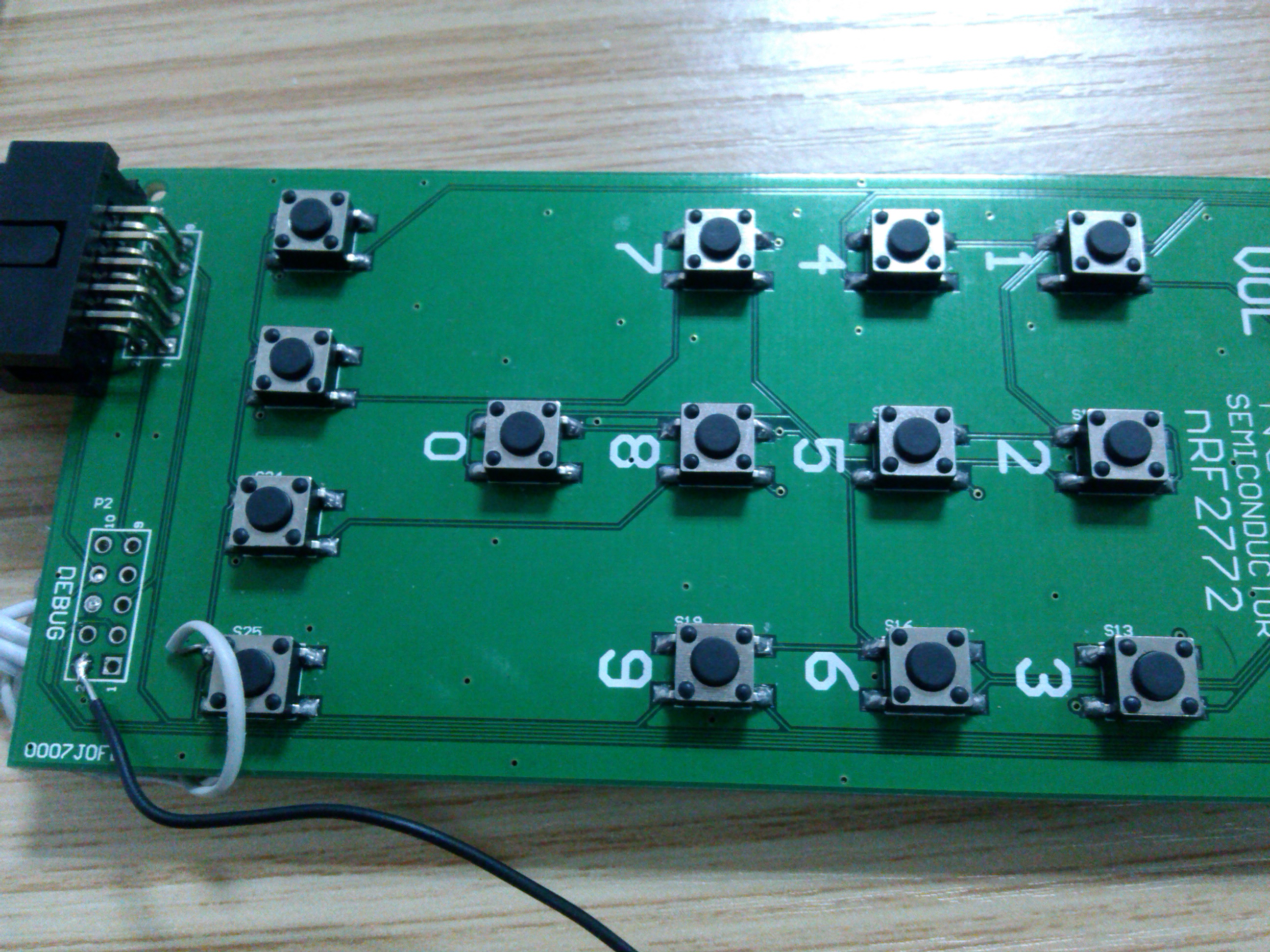

# @+ ?  }7 k( _: k. D6 B IMG_20140329_183348.DF15.jpg

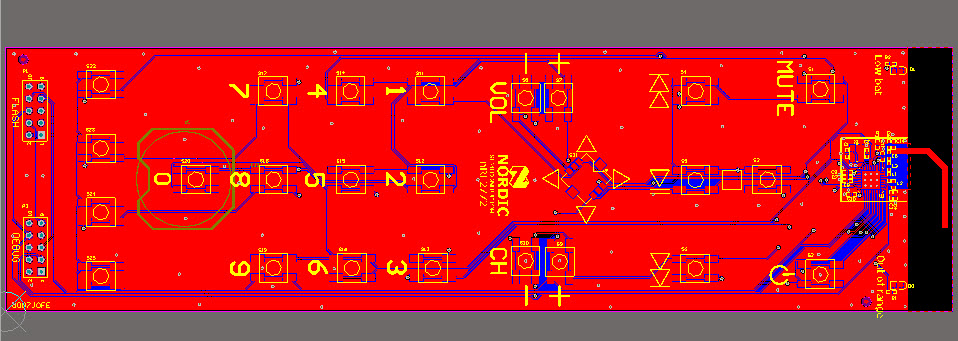

  L% ^1 @, e  M+ V0 ]: G/ S, {# e remout layout.jpg ( t1 q5 ^6 s# y- F
usb:; x' l$ `6 |) b1 N* c& B, J

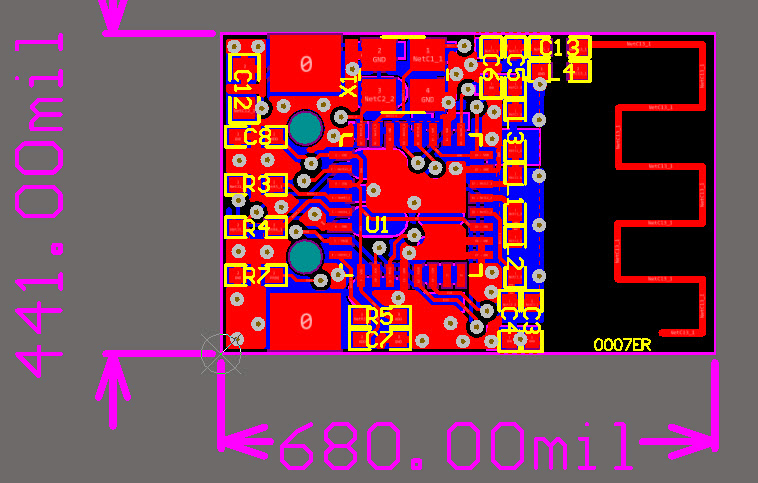

usb layout.jpg
+ B6 P7 s) M0 e9 F/ H2 P% n. ^4 H/ V8 v软件部分:* i$ q3 J, k* t. ?' M

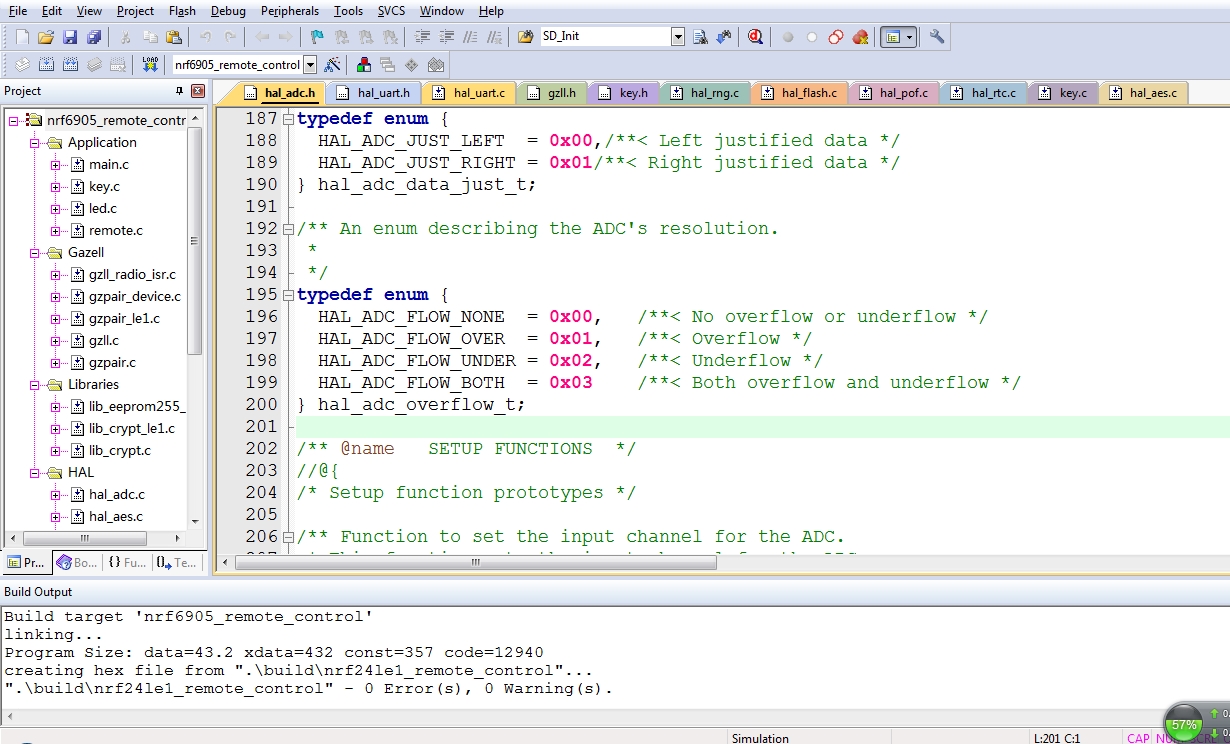

6 [5 k* b# w6 d! m2 _3 k) C& g# H9 wkeil remout:3 f5 D5 }4 S2 [) H& e3 X
$ `" r9 d7 f. ~9 A/ A+ s细节:

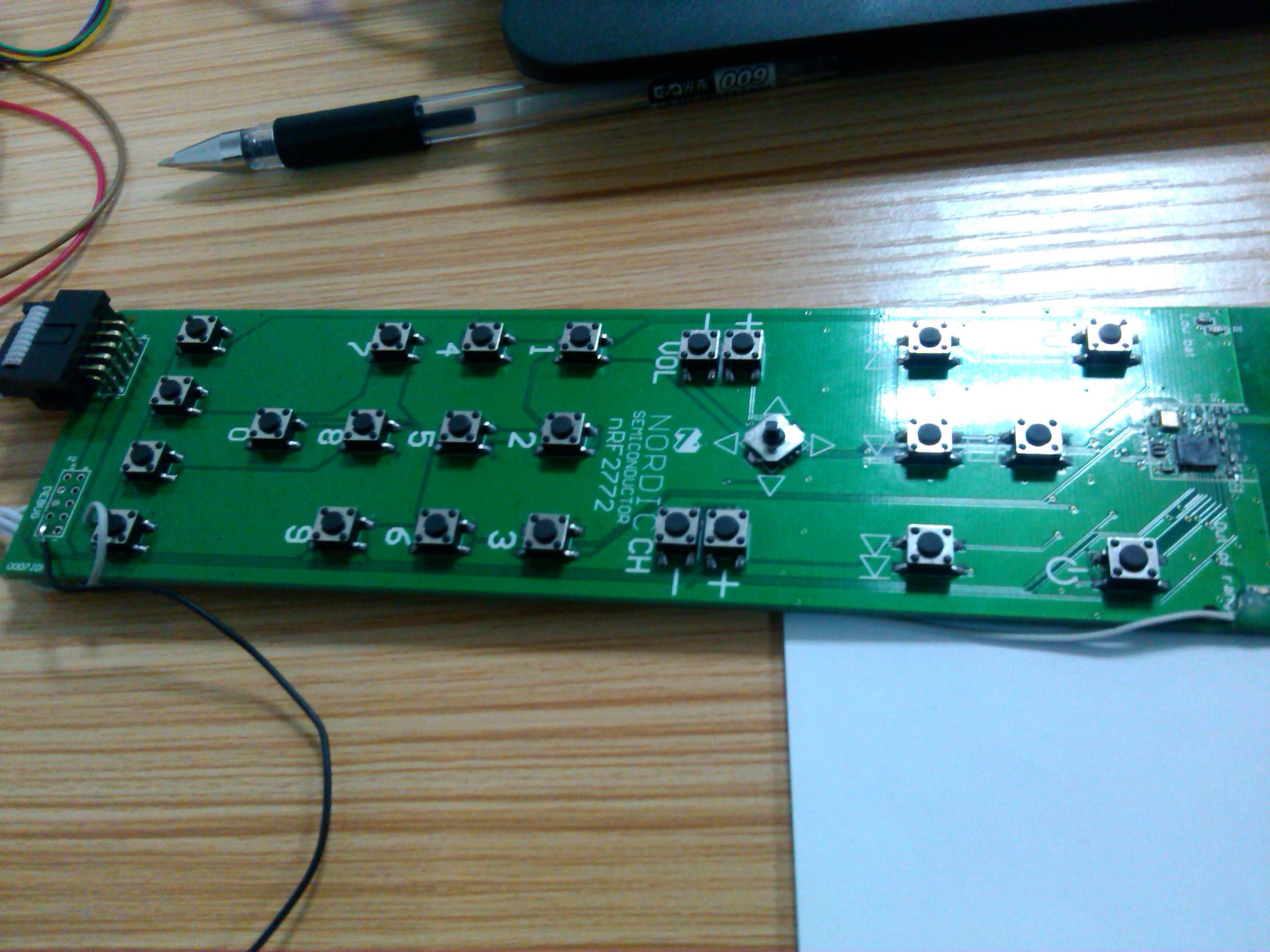

- _  I& h7 w% \9 _5 M! I* T9 q  E IMG_20140329_183510.35F3.jpg
7 i, T( R0 X* [8 b4 O0 z4 O, d插上usb到你的电脑上,,遥控你的酷狗Music,开关机,待机休眠,等等,爽!4 Y, T# u; K8 F  W* Y

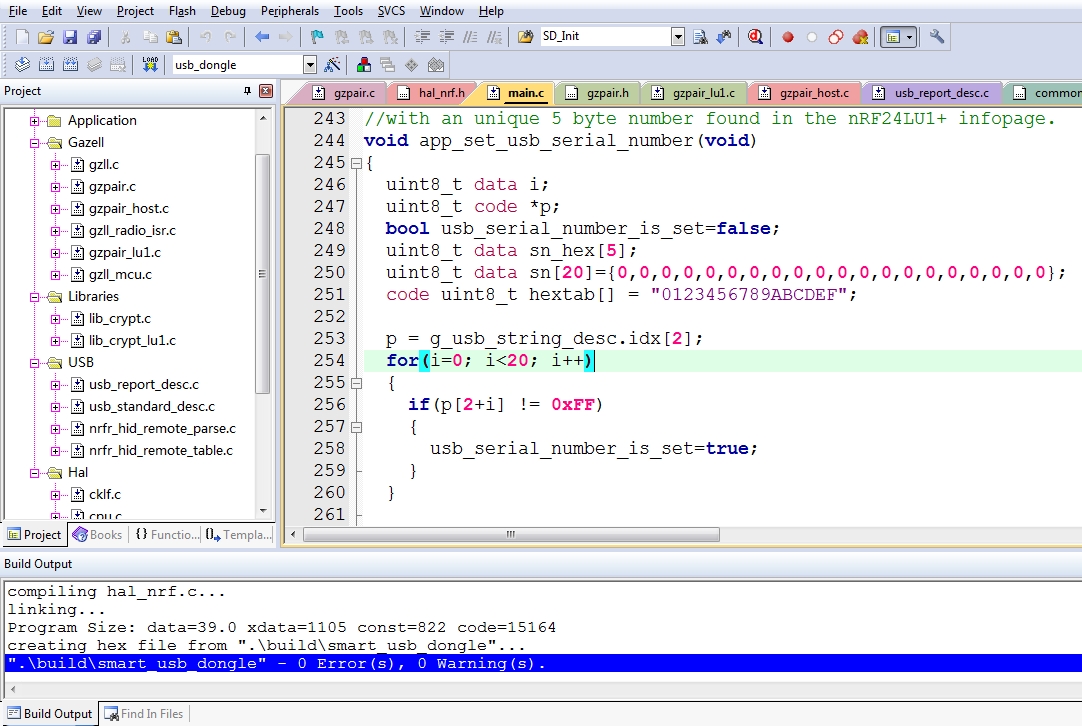

源代码如下:% Q/ L/ ~/ g" ^' F& ~' p; Y: P" @
4.usb_dongle.zip (789.73 KB, 下载次数: 86)
赞 收藏 评论67 发布时间:2014-5-4 17:48

举报

67个回答
caizhiwei 回答时间:2015-1-6 15:50:57
现在才发现搞小mcu比较蛋疼,不好仿真很痛苦,资料少
西点钟灵毓秀 回答时间:2018-7-11 17:53:54
基于2.4Ghz的智能电视遥控器的设计
拼命三郎 回答时间:2015-1-6 16:58:04
不错不错,楼主太大方了,哈哈,学习了
caizhiwei 回答时间:2014-5-4 17:49:00

RE:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

  D2 X) o# D% ]
sofa!
有缘于你 回答时间:2014-5-4 22:09:56

RE:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

学习一下
那片清茶 回答时间:2014-5-4 22:44:43

RE:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

申请时间都过了,你才发啊。。。
caizhiwei 回答时间:2014-5-5 08:54:53

回复:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

回复第 4 楼 于2014-05-04 22:44:43发表:* M" ?! D0 U" `$ V  j' f% a; X
申请时间都过了,你才发啊。。。$ [, Y( \  H( [; F6 q/ x, l, ^* b& {
只为分享,不为板子
' L( C- P! O0 O0 S8 T
可爱的黄宝 回答时间:2014-5-5 11:12:45

回复:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

kankanxian...
wfmjj 回答时间:2014-5-5 11:34:04

RE:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

学习一下
xuchenfu-355043 回答时间:2014-5-15 11:34:56

回复:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

 大神,我正在学习这款芯片,但是对于无线2.4G比较陌生。希望能够推进学习想加QQ392577856
广-402457 回答时间:2014-5-15 21:42:57

RE:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

好东西,多谢楼主分享,学习了
dz305119 回答时间:2014-5-16 00:12:03

RE:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

这个要借鉴借鉴学习学习
石头-395391 回答时间:2014-5-16 13:07:30

RE:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

学习 学习
石头-395391 回答时间:2014-5-16 13:17:38

RE:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

学习 学习
史提芬 回答时间:2014-5-19 17:27:30

回复:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

 要算一下功耗和价格
MJ2014 回答时间:2014-5-26 10:59:45

回复:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

看看
yang62116 回答时间:2014-5-27 16:56:32

回复:【MCU实战经验】基于2.4Ghz的智能电视遥控器的设计(软硬件全部开源)

好东西别错过
