最近买个F429IDISCO，也学人家来点个灯，呵呵！

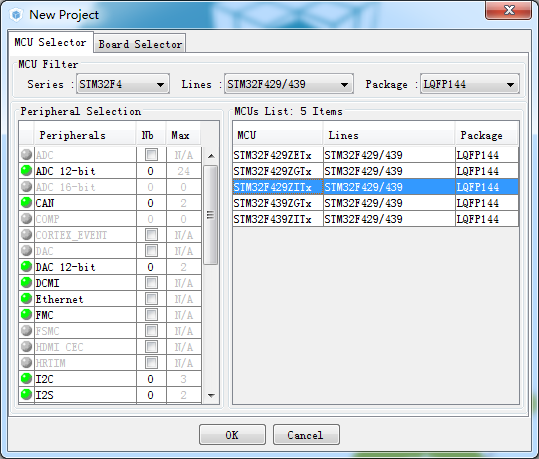

先启动CUBEMX来创建个工程，如下图所示

/ Z, G6 g; R& G  u

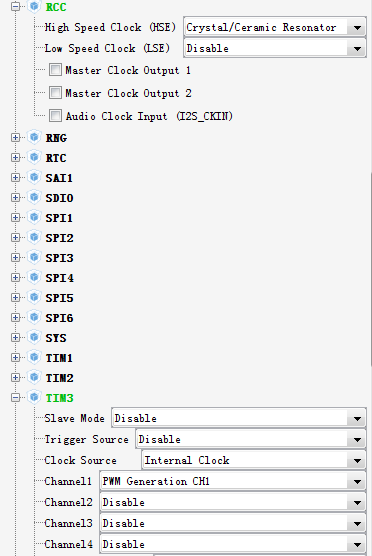

! z6 R4 M/ o$ E/ H: @' J+ J然后配置RCC及TIM来启动PWM配置，配置参数如下
8 ^/ f. g  k/ W5 m0 W& |. A

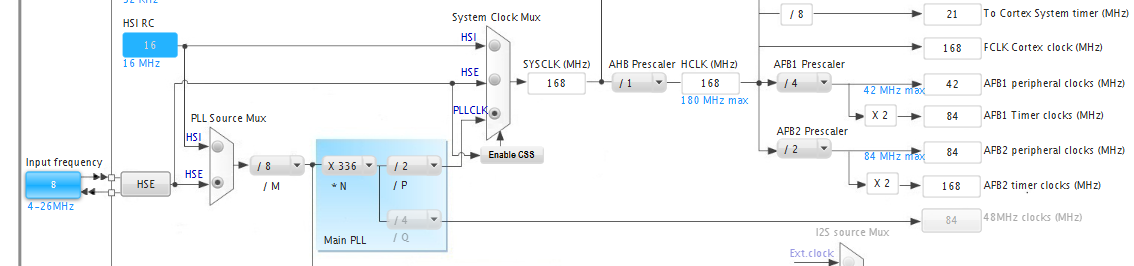

再来，配置时钟频率及APB1的分频系统，见图

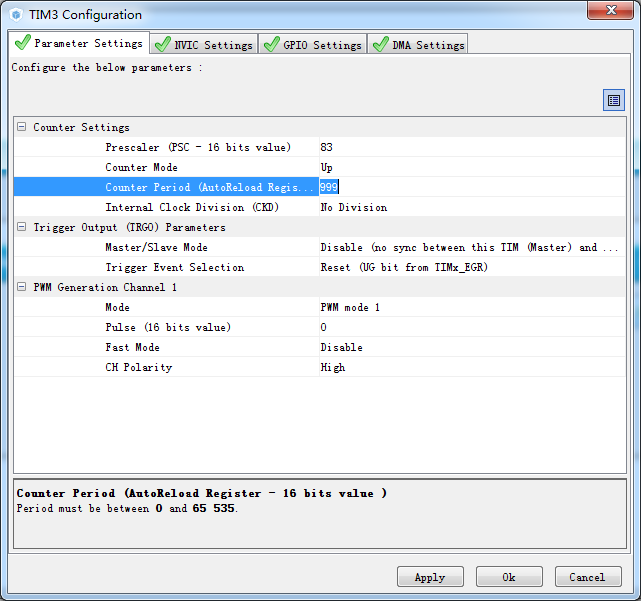

( D0 b2 j# d! k; r将TIM3的PWM频率设置为1KHZ，配置参数如下
1 g/ r) Z4 n$ J: n6 d
& ~1 [8 B+ v) @$ z$ ?/ z


- T/ i8 n8 O+ X' v0 n/ u& E好了，现在可以保存项目并生成源代码文件了。

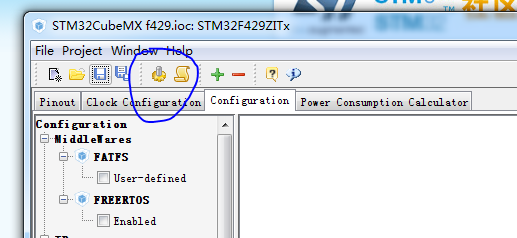

% z$ ]: k4 B! G0 j* D& j( F3 R点击生成源代码按钮

0 U9 p3 q8 Z% n. ~
1 l7 O7 x/ ]" R) T2 ?) ?

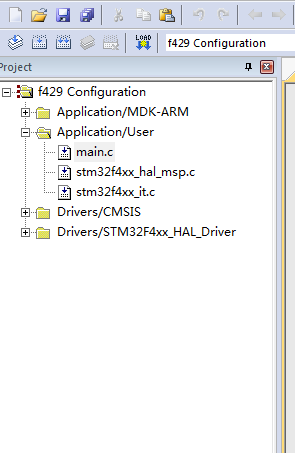

至于生成MDK还是IAR类型的项目，依个人情况而定，这里用的是MDK项目类型。生成源代码之后，会提示打开项目。
+ l1 w8 O1 h( A( L
5 Z* u8 ~9 N/ {' R* I
8 X7 j! O0 w' q

好了，程序主体已成功生成了，原来编程也可以如此容易！！
CUBEMX只会给你生成程序框架，具体要做什么工作还得由你来定。
我的目标是让TIM3的CH1通道生成PWM信号，所以下面添加源代码，框架里都有注释，告诉你在哪里添加自己的代码。
0 H$ R9 O/ z8 ~下面是在main.c里面添加的两块代码。
添加的第一部分代码：


7 ~2 t9 L8 H" Y7 n2 O  /* USER CODE BEGIN 2 */

+ J4 n5 z/ I2 q, z HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
  /* USER CODE END 2 */

6 n8 ~' W3 i4 w9 Z( P5 p添加的第二部分代码：
, l; [0 S! W% |' e" a5 i4 ]
/* USER CODE BEGIN 4 */
void HAL_SYSTICK_Callback(void)
{
 static volatile int16_t duty = 0;
 static volatile int8_t step;

 if(duty == 0)
  step = 1;

1 t) h/ l  L7 W! t5 w$ W) ] if(duty == 499)
  step = -1;

7 H: i2 Q6 o. b! N1 ^" i5 r% B duty += step;
4 W# Y! x% F* i" W: J
 TIM3->CCR1 = duty;

+ [$ C4 V2 v+ a/ Z}
4 T% E0 u* ~) ~- j9 d/* USER CODE END 4 */
+ a/ S# H! V0 Y: A: v6 U

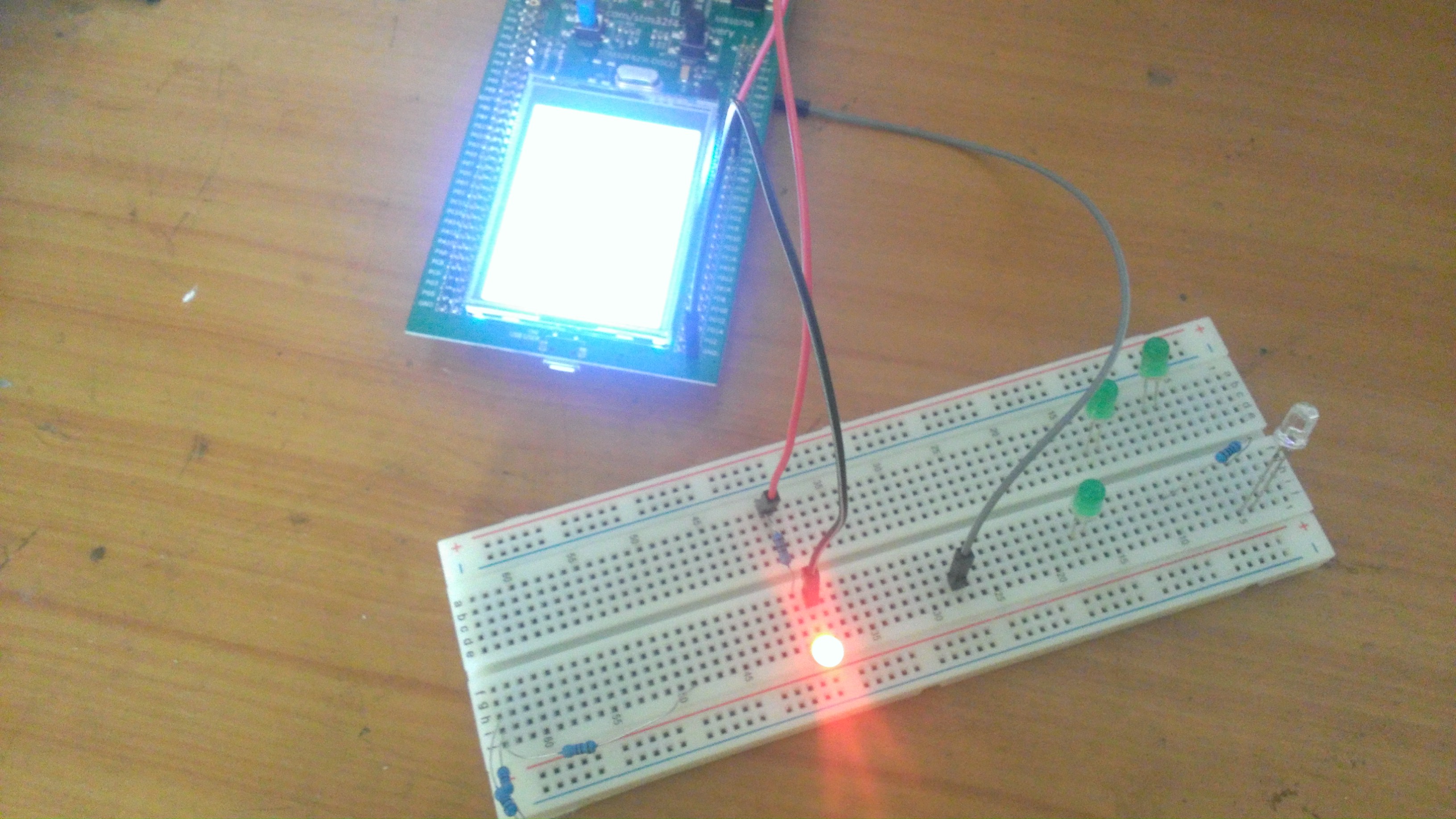

好了，下载到F429上，就会看到连接到PA6上的LED灯开始呼吸了！为什么是连接到PA6的LED灯呢，因为TIM3的CH1是连接到PA6
; |% o. n$ k: ]4 Z# h- a8 o
3 ~7 N4 C# n3 D4 ?
9 _! |. t" M, D
终于会发图了，谢谢3楼！

不会插入图片

谢谢分享，楼主插入图片请参考这个帖子
https://www.stmcu.org.cn/bbs/article_1277_594635.html

回复第 3 楼 于2014-09-30 09:16:30发表:
& U9 c( ~% T7 b$ C) a) X谢谢分享，楼主插入图片请参考这个帖子
https://www.stmcu.org.cn/bbs/article_1277_594635.html
2 X( T$ w! X$ f( }

发现一个问题，如果是JPG，就可以直接插入，PNG不可以？
