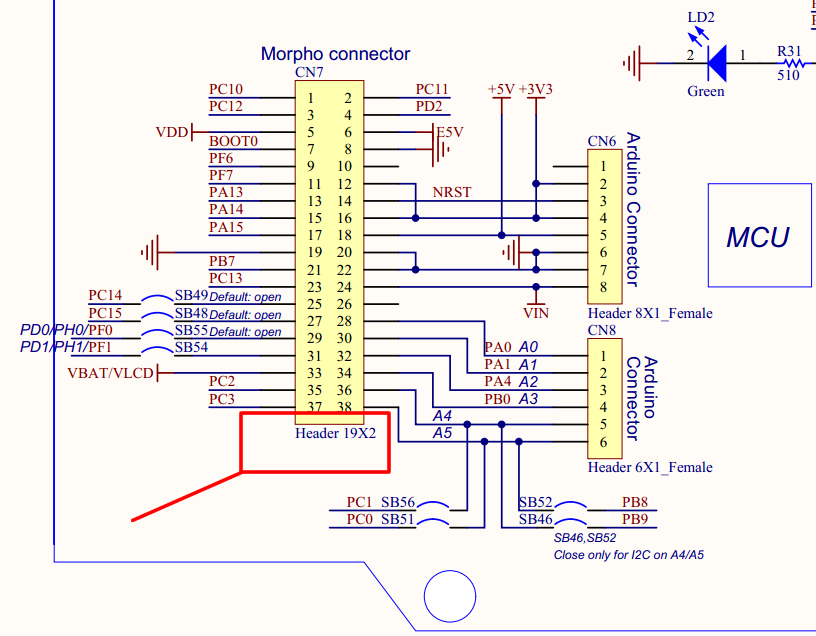

先吐槽一下那两个 2.42mm 间距的双排针：19 x 2。为啥不是 20 x 2？

$ z: r( m% O# k, S市场上都是 40 x 2 的双排针，一掰为二，正好合适。Nucleo 板子上也没有需要用到 2 x 2 排针的地方。
* [4 r  T1 P4 U& A+ y8 a$ R虽然也有 19 x 2 的排母，但出货还有制造商哪有 20 x 2 的多呢？
$ c. _  U' Q* l6 o& K7 f
0 n+ b* M( W7 x1 @当我数完那双排针的针脚数量时，只能醉了。
8 t; x. f  V% l$ }不由得脑洞大开：设计这个套件的小团队，是素数爱好者吗？
8 F3 |1 l( o! d2 k: V) D7 b
/ M; e# X/ p$ H& L2 J6 i

Nucleo

0 Z9 Y. ~- w& Y, U
8 w( f) N, @$ o5 N

7 r/ G) T! V& h/ ^6 c- L2 u
STM32 MCU Nucleo：
http://www.st.com/web/catalog/tools/FM116/SC959/SS1532/LN1847

1 y2 c" l$ v! D7 w( {! c+ CST 官网 Nucleo 扩展板的链接：
http://www.st.com/web/en/catalog/tools/FM116/SC1971
6 q6 L) m# j- `) g* z5 I9 {# A4 S


& O  @% s* S# u. h4 c1 X+ w

arm8686 发表于 2014-11-15 10:49
! F! i  E" p0 o, r2 K好了，强迫症出来了。
+ G; I# y5 f; Y3 d箭头指向的管脚，敢不敢用捕捉功能啊？
. A8 k* D2 j4 f: n& n$ a! n7 X7 P居然拖歪了那么一点点。

哈哈哈，处女座的表示不能忍啊！会疯掉的~

arm8686 发表于 2015-2-9 12:35
0 f1 y; ]6 G$ }4 O3 S; b  V/ C. }继续想想：掰 2*40 排母的人工，还有掰完之后那个断开处的模样，是不是还需要处理呢？
掰一两个，不觉得 ...

关键对爱好者来说我敢说手里有现成40pin排母的比有现成20pin排母的多啊，比如我就没买过20pin的排母，我都是手工掰呀，但是你一个40pin的排母还真没办法手工掰成2个20pin的，至少损坏一对呀，对于做产品的随用随买了，多少pin只要有人造都是一个买了！

逍遥李 发表于 2015-2-9 12:23
楼主……设计者是这样想的：40脚的排针一掰为二，必然要废掉一对，那就2*19好了 ...

继续想想：掰 2*40 排母的人工，还有掰完之后那个断开处的模样，是不是还需要处理呢？
+ H! a. T0 g5 A% X# O8 P5 W掰一两个，不觉得有啥。50个以上，人工就大发了。
. F9 p6 C$ l1 U( N
' B( B2 g& U' N8 E' s; Q% D; z2*19 和 2*20 的排母，都是能够买到的。2*20 的更为常用，便宜得多。

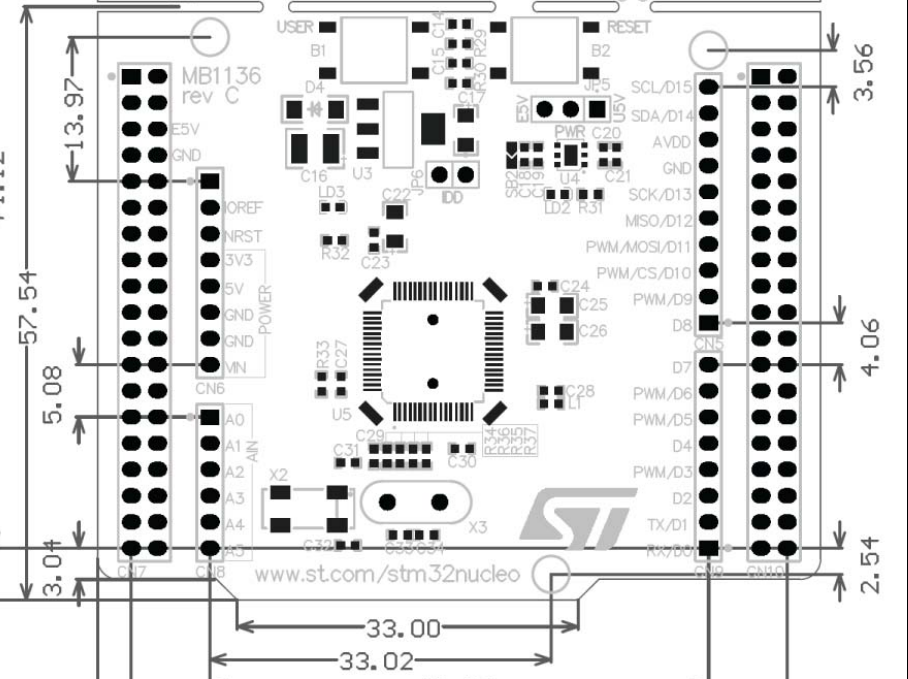

还能不能再可耐些呢？

Nucleo

7 ?1 O* e6 s' c) C( @2 M4 z

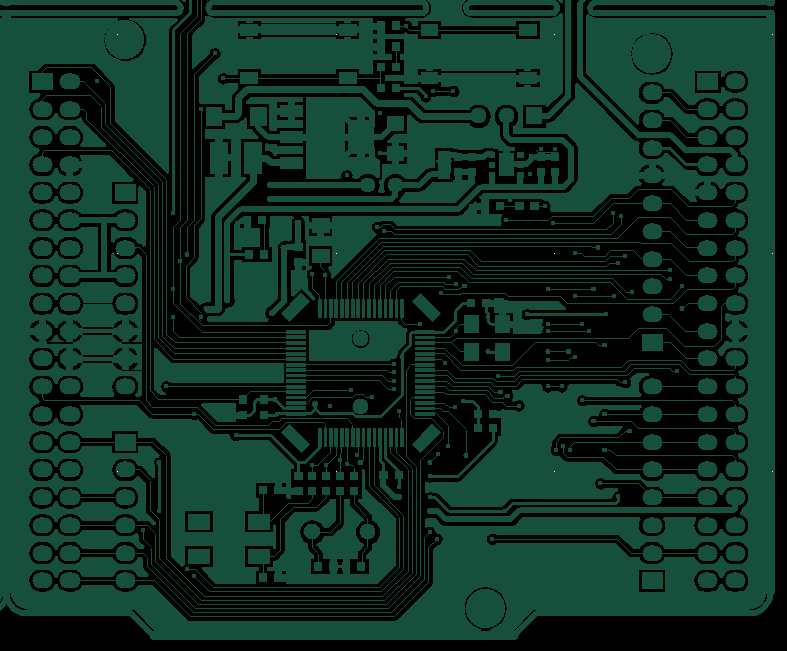

PCB 的 TOP 层布线，地方多得是，有木有？

Nucleo

( z. `4 o$ ?2 ^* @: U

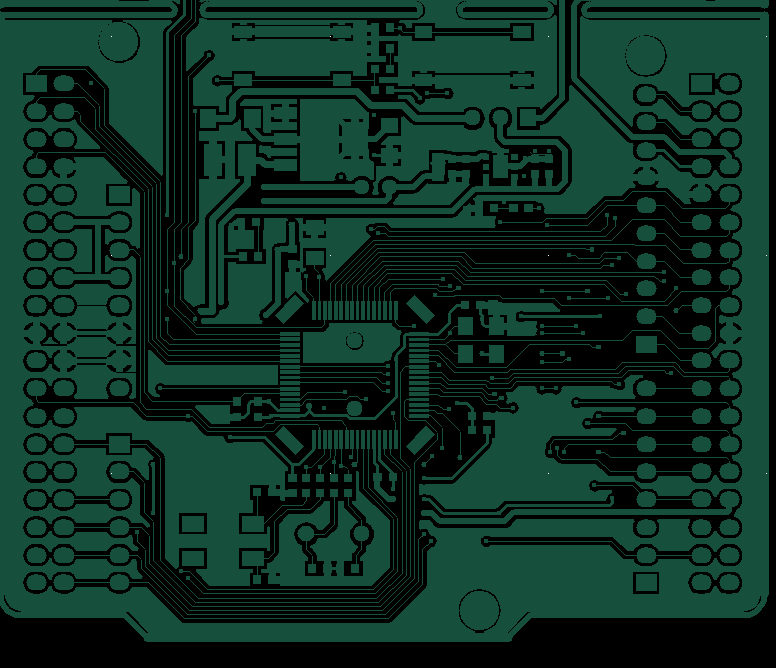

PCB 的 BOTTOM 层，有地方吧？

Nucleo

, T4 ~- i/ w- N0 R4 t$ I

这个团队使用 Altium 软件来设计原理图和 PCB，我也是用这个，为此点个赞！

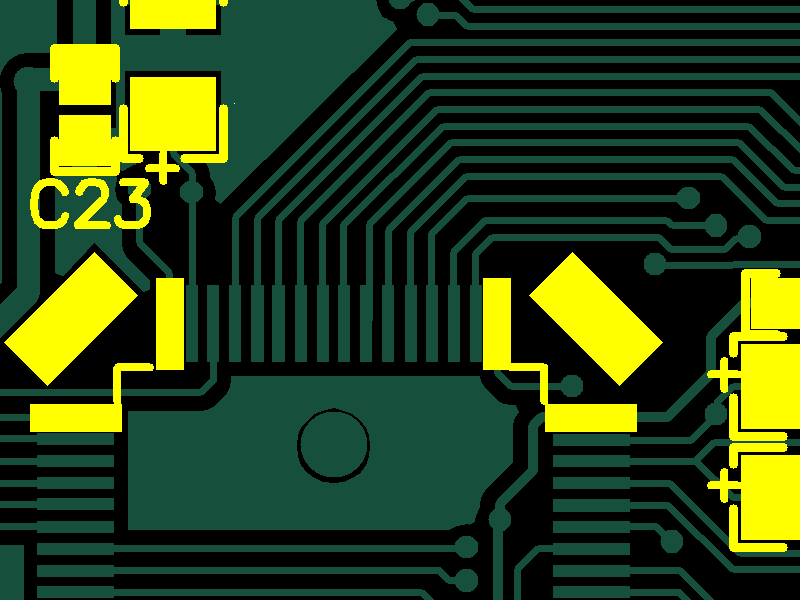

在焊盘上有丝印，这应该就是两次丝印的做法吧。
第一次，使用负片，整个板子印刷上白色。
再一次，使用正片，印刷上蓝色。
! ^5 s: Y0 v4 _/ t（猜测，我没有加工过这种类型的板子。）
+ f  V2 Z$ r; b

Nucleo

2 }! f3 i+ e; Z# x  o1 K

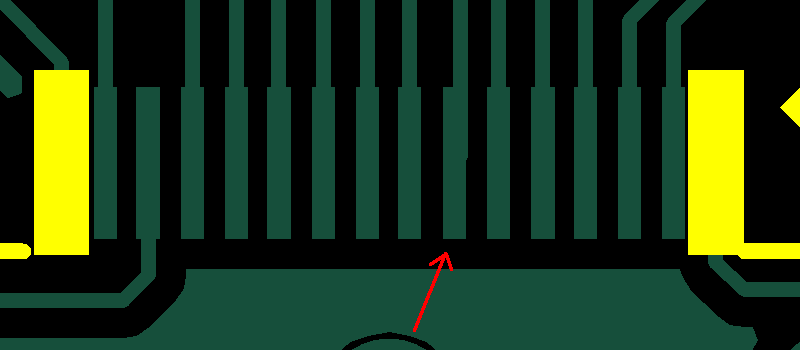

好了，强迫症出来了。
箭头指向的管脚，敢不敢用捕捉功能啊？
! t, {  W6 L  s0 E( |$ I* h居然拖歪了那么一点点。

Nucleo

/ [- x2 j# ~0 S+ i7 z- S! Y. @2 {
另外，过孔没有设计成泪滴焊盘。板子上有很多空间的，做成泪滴焊盘，完全有空间。
+ `: n  Y+ k. x* {, P  m

就是，只能对设计团队呵呵了。

楼主看的好细

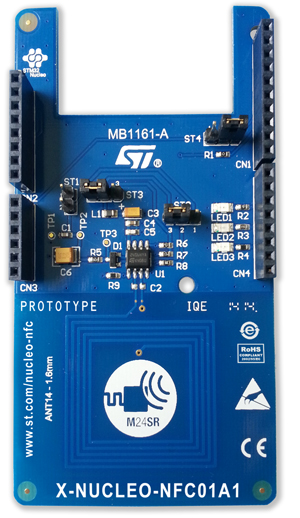

Nucleo NFC 扩展板型号：X-NUCLEO-NFC01A1
' B7 ?- W- r+ c( F4 i+ J* t- ?NFC IC 型号： M24SR64-YMN6T/2。（这个 IC 市场价格有点高，是否容易采购到，未知。）

Nucleo NFC

很清爽的一个板子。




% _, _- r& A& q  m. t0 w' R

( D/ X, ]8 g& i) Q$ R7 b
; ^! D3 t  `4 x6 [( K) B0 ?电容： C0G 与 NPO
C0G - 0（阿拉伯数字）
, u  F; `% G& }; ^4 bNPO - O （大写字母）

. m; Z* l" p! N# u
) H- [9 ^( ^9 ]

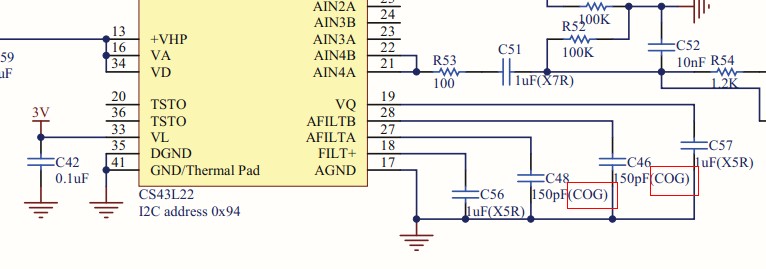

下图来自 ST 的 STM32F407 discovery 板子原理图。
  H) E" }, E. l6 Q& @1 w

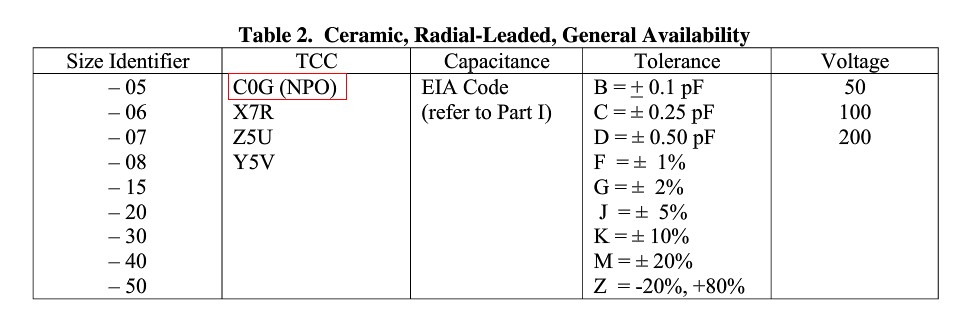

; F, R1 O" ~1 }# q1 d标准：《ECA-EIA-198-3-4-F-2009》
( M* A8 J3 S: v$ U2 [! Ihttp://www.docin.com/p-336107940.html



: c8 @4 W  K1 _6 a1 r9 C9 B

这个考虑的主要是兼容其他的开原板

我来学习下
