Nucleo stm32f+cc2540f256蓝牙小四轴飞行器DIY设计

[复制链接]
大秦正声 发布时间:2015-1-3 15:06
                                       Nucleo stm32f+cc2540f256蓝牙小四轴飞行器DIY设计
     目前半导体数字芯片、传感器芯片和射频芯片发展很快,对四轴飞行器一直很感兴趣,我想做蓝牙BLE4.0四轴小飞行器, 蓝牙通信距离通常10米至20米,在空旷的地方据说可以达到100米,载波频率2.4G-2.48G,通信速率可以达到1Mb/s,属于近距离通信,低功耗,加密性好,可以传输数据和语音。通信协议目前采用4.0版本,应用领域广泛,智能手机,平板电脑,可穿戴设备,蓝牙耳机、音箱,遥控玩具。
现在的四轴飞行器多数采用stm32f103+nRF24l01+ MPU6050,
   我打算用NUCLEO stm32f + CC2540f256做小四轴飞行器。
  Stm32f072芯片资源介绍:
32 bit cortex M0, 64K/128kB flash,16kB sram,
Stm32f072=MCU+USB+I2C+UART+ADC+PWM+CAN+SPI;
  CC2540f256芯片资源介绍:CC2540=mcu51+BT(BLE)+USB
高性能8051内核,256kB flash,8kB sram,
Two Powerful USARTs(可配置spi/uart),
2.0 Full-Speed USB Interface,PowerfulFive-Channel DMA,
True Single-Chip BLE等.
MEMS传感器芯片MPU6050,功能测量陀螺仪转速,测量三轴加速度。

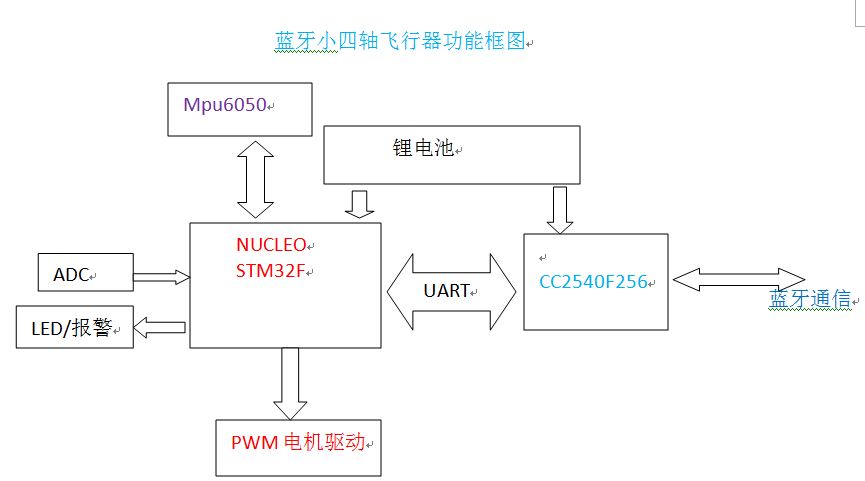

功能介绍:
cc2540f256蓝牙通信模块,接收蓝牙主机的遥控指令然后通过串口给飞控板,原理图可以由TI官方keyfob简化;
NUCLEO stm32f飞控模块:
MPU6050六轴模块,硬件i2c接口,测量陀螺仪转速,测量三轴加速度获得四轴小飞行器的运动姿态;
PWM小电机控制功能,四个单独控制通道,控制运动方向和姿态;
电池电压检测功能,通过电阻分压后内部adc采集转换,电池电压低时蜂鸣器响报警;
Led闪烁功能,主要在夜间飞行用;
串口接收功能,接收cc2540f256的指令;
SWD调试接口,用于烧写代码。
赞 收藏 评论92 发布时间:2015-1-3 15:06

举报

92个回答
大秦正声 最优答案 回答时间:2015-1-3 15:22:05
I/O口直接寄存器操作编程!
$ c% [" F$ P' ?& o3 O: R4 I2 s点亮PA5引脚的LED。
6 L9 Q) i# y, k软件用IAR 7.2
$ W, Q9 W3 L; A2 Z/*+ C) E# G* _  g+ a! ^! K
stm32f072 nucleo  test program! w2 Q' q. r* R* ~$ X8 |
m4 discovery最小系统测试程序
) F1 i. c0 Z' @4 r7 l; Z$ q4 K 不需要头文件和库函数,很小巧实用!8 g! N  G( o/ F2 U: x! L, D
用于I/o口翻转频率测试、跑马灯演示!
. j  k  x6 n* ^. p 作者: 大秦正声,小电子
2 w2 T" u8 b+ E. d6 d" C 日期: 2014.12.21' p6 O# g1 x/ g1 R) G* s! {
博客:  http://yang96381.blog.163.com
5 h1 G4 M9 @( o" j 邮箱:    yang96381@163.com
5 w( W5 y% [9 Y1 J! C. |4 |1 K */
+ v3 d4 _7 `, ^' c 4 ]1 F& g0 G; \+ z$ A: k5 _: R1 b
5 f1 s4 o" T" p
#define DELAY_COUNT    0xfFFFF
0 D% k, S& o9 v/ ?2 k& G: l unsigned long dat;2 F, u7 ^# }" Z: y# E, V
void Delay( long int Count)8 V' d8 k! ]9 Z/ z$ n% @3 m9 b* A
{
- |: y/ s* v6 j   for(; Count!= 0;Count--);
* P# F% w& Q* i5 r. y; q }9 q! ]: j# p8 w) o/ z6 E4 h" P1 ~
int main(void)
0 s! T0 H! ^, I { ) c( `+ Q& G$ n8 Y1 F) P
      *(long*)0x40021014=0x007e0014;//A i/0口使能
( p3 y- f2 o: U3 \* @9 y    *(long*)0x48000000=0x28555555;//输出+ P1 \7 U5 t6 U  x

6 Z/ e6 M1 P: m5 n( r" t. @   *(long*)0x48000008=0x0cffffff;//high speed0 Z- V+ c4 a! d: V0 u
   *(long*)0x4800000c=0x24555555;//上拉
& M3 J( [3 N7 D4 t% g
6 Q" I+ P+ N% x   " ]1 W/ Z* [  L* v1 X% F* g3 O
   while(1)
6 f8 _: J. n5 e3 T" O0 q: K   {*(long*)0x48000014=0xffff;//高6 D2 Y+ @; L+ F+ j5 M  Q
   Delay(DELAY_COUNT);///延时,翻转测试不用
! T$ ?! O( Q8 r, _& I  *(long*)0x48000014=0x0;//低
0 H  [6 R& y* Q/ t. M" x+ t Delay(DELAY_COUNT);///延时,翻转测试不用/ m, S& [( K, c; j& a
   }
+ ]& A: B7 {6 n4 B: s }
大秦正声 最优答案 回答时间:2015-1-3 15:27:13
提示一下:' x: t1 g+ a# _5 h0 i
由于PA口的PA13,PA12为SWD调试接口,参数初始化请保留为复位值!!!
大秦正声 最优答案 回答时间:2015-1-4 12:47:07
stm32f072资料

DM00090510.pdf

下载

1.7 MB, 下载次数: 5

大秦正声 最优答案 回答时间:2015-1-4 12:49:57
cc2540f256资料

cc2540.pdf

下载

1.18 MB, 下载次数: 86

大秦正声 最优答案 回答时间:2015-1-4 12:54:15
MEMS传感器芯片MPU6050,功能测量陀螺仪转速,测量三轴加速度。

RM-MPU-6000A-00v4.2.pdf

下载

899.87 KB, 下载次数: 67

PS-MPU-6000A-00v3.4.pdf

下载

1.56 MB, 下载次数: 66

大秦正声 最优答案 回答时间:2015-1-4 13:02:53
电机驱动芯片资料,型号nmos,通过pwm控制高低电平占空比来改变漏极电流大小,进而控制电机的转速!

PMV31XN.pdf

下载

330.68 KB, 下载次数: 76

大秦正声 最优答案 回答时间:2015-1-5 14:53:16

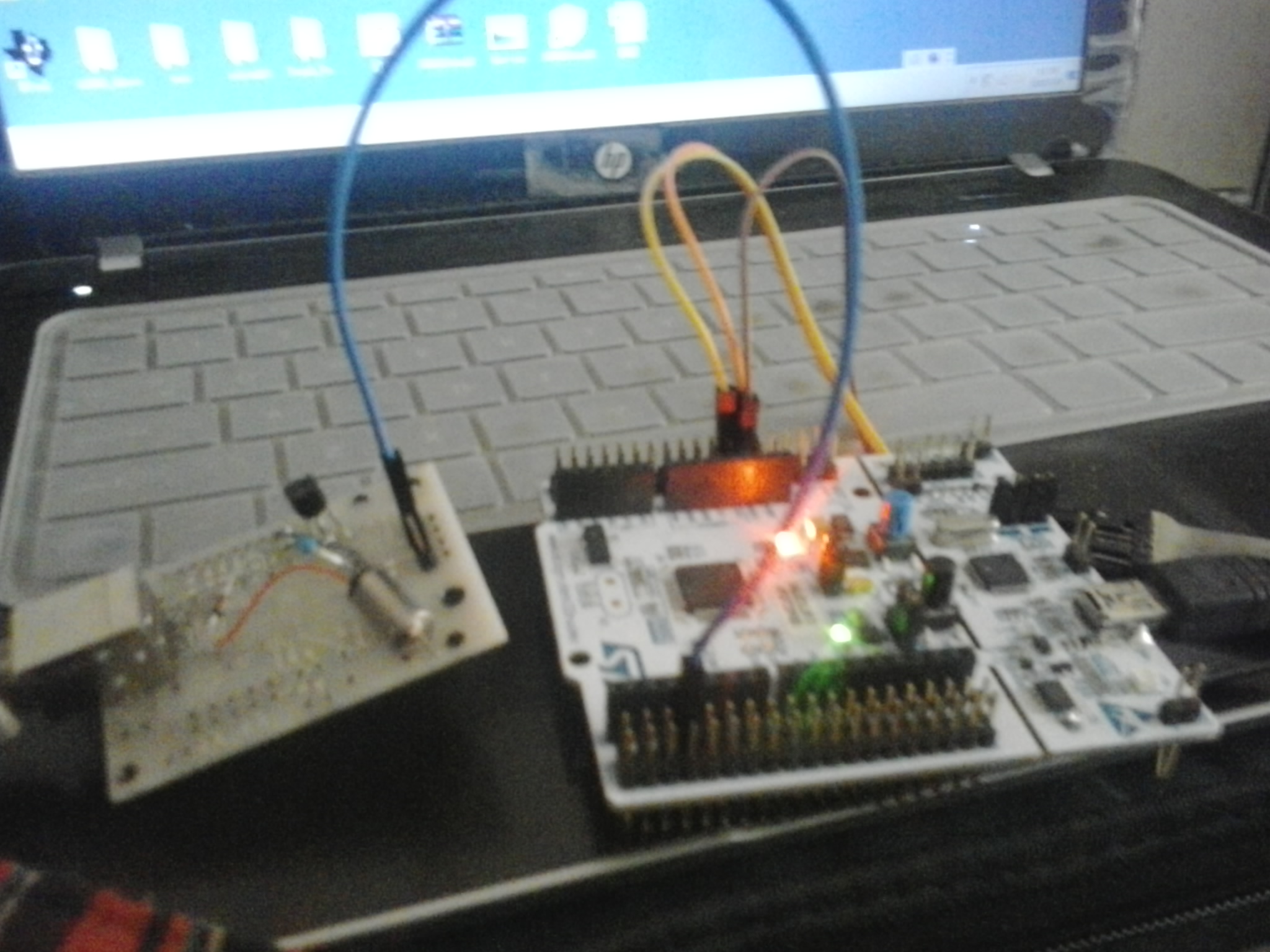

pwm驱动小空心杯照片!
2015-01-05 11.42.06.jpg
大秦正声 最优答案 回答时间:2015-1-7 10:42:59

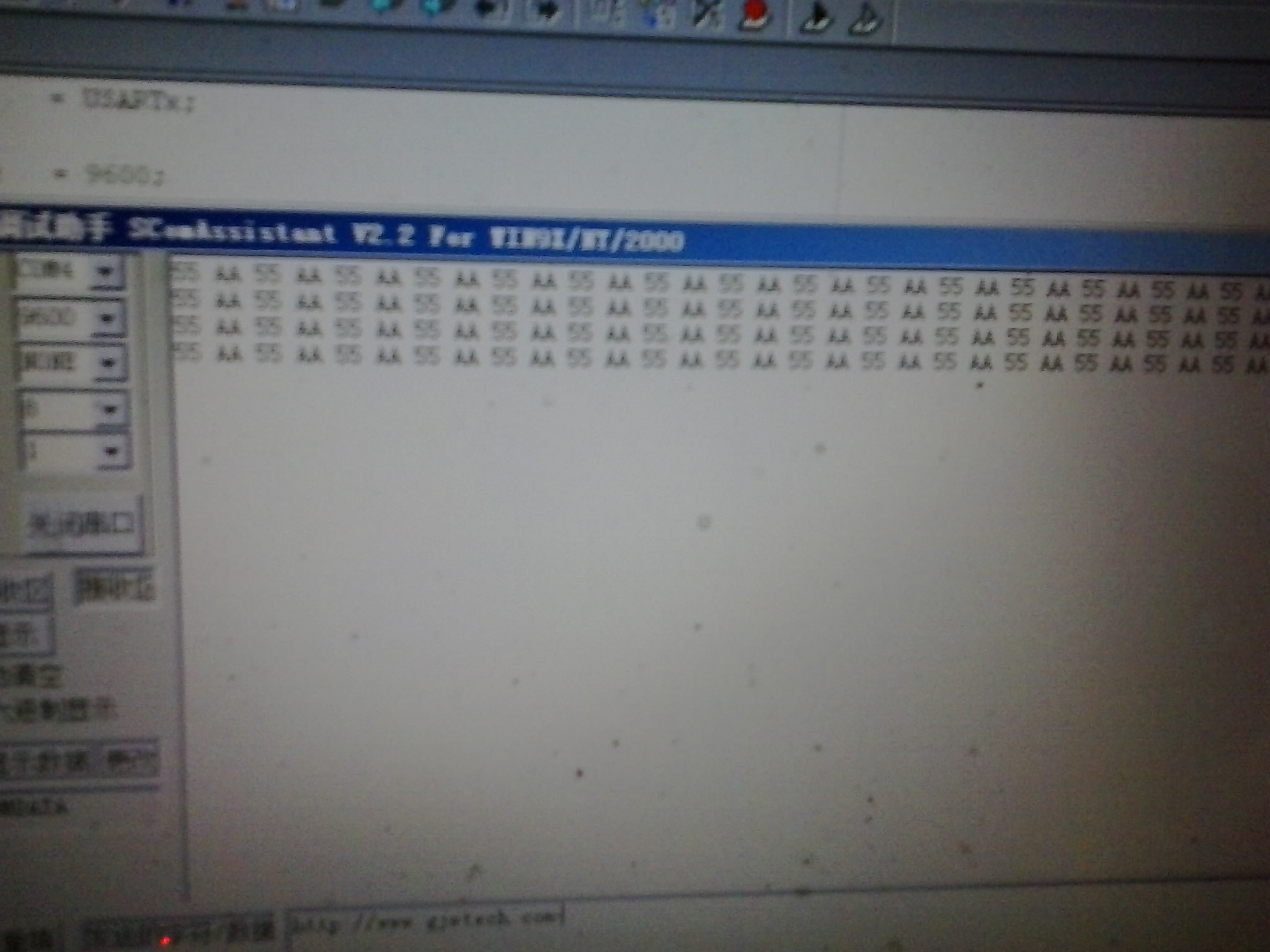

测试uart成功!用usb to com芯片PL2303!
2015-01-06 10.42.46.jpg
大秦正声 最优答案 回答时间:2015-1-7 10:44:35
继续上传照片
2015-01-06 10.43.16.jpg
大秦正声 最优答案 回答时间:2015-1-7 10:51:05
pwm视频,播放mp4格式!效果可能不太好。

pwm.rar

下载

2.14 MB, 下载次数: 15

大秦正声 最优答案 回答时间:2015-1-18 14:47:27
stm32f072 nucleo+mpu6050模块+pwm空心杯+pl2303
2015-01-17 16.42.05.jpg
大秦正声 最优答案 回答时间:2015-1-21 18:40:41
新购买的720电机
2015-01-20 15.46.52.jpg
大秦正声 回答时间:2015-1-4 12:42:08
奔跑小蜗牛 发表于 2015-1-4 10:20
9 M% O$ o6 b3 Z. m* k高大上的飞行器。。。好期待实物

/ c8 ], T: t9 k+ ~$ h谢谢关注
党国特派员 回答时间:2015-2-8 20:44:58
我也要努力了。    nothing.png nothing.png nothing.png nothing.png nothing.png nothing.png nothing.png nothing.png nothing.png nothing.png
大秦正声 回答时间:2015-1-3 18:21:46
待续欢迎大家指正
沐紫 回答时间:2015-1-4 09:02:33
大秦正声 发表于 2015-1-3 18:21& C% R( j9 N1 @) D: |: Z
待续欢迎大家指正

' ^8 a; T( F" ^% Z/ e$ s/ A楼主能否放个图片在主贴中?这样参赛列表页才能显示出来https://www.stmcu.org.cn/module/ ... ity_cm:list&a=1
大秦正声 回答时间:2015-1-4 10:11:36
沐紫 发表于 2015-1-4 09:02
  J. w3 b" R' C! O楼主能否放个图片在主贴中?这样参赛列表页才能显示出来https://www.stmcu.org.cn/module/forum/plugin.php?i ...
( R  @$ [  a9 l) I2 U1 Q# J
好的稍后加上
奔跑小蜗牛 回答时间:2015-1-4 10:20:27
高大上的飞行器。。。好期待实物
/ {7 t9 f' ^0 c8 p4 ]
时光碎了天 回答时间:2015-1-4 13:26:08
四轴飞行器,强
大秦正声 回答时间:2015-1-4 13:59:23
时光碎了天 发表于 2015-1-4 13:260 x! T7 }, b6 Z7 n) ^0 @- h0 m8 [
四轴飞行器,强
' G; s' h9 I! H+ T1 Y& o
谢谢关注
