stm32L053的PWM

[复制链接]
强仔00001 发布时间:2015-1-7 01:24
本帖最后由 强仔00001 于 2015-1-13 18:44 编辑
+ |0 `8 u& U/ ?
# ?" C4 P$ W( B, a

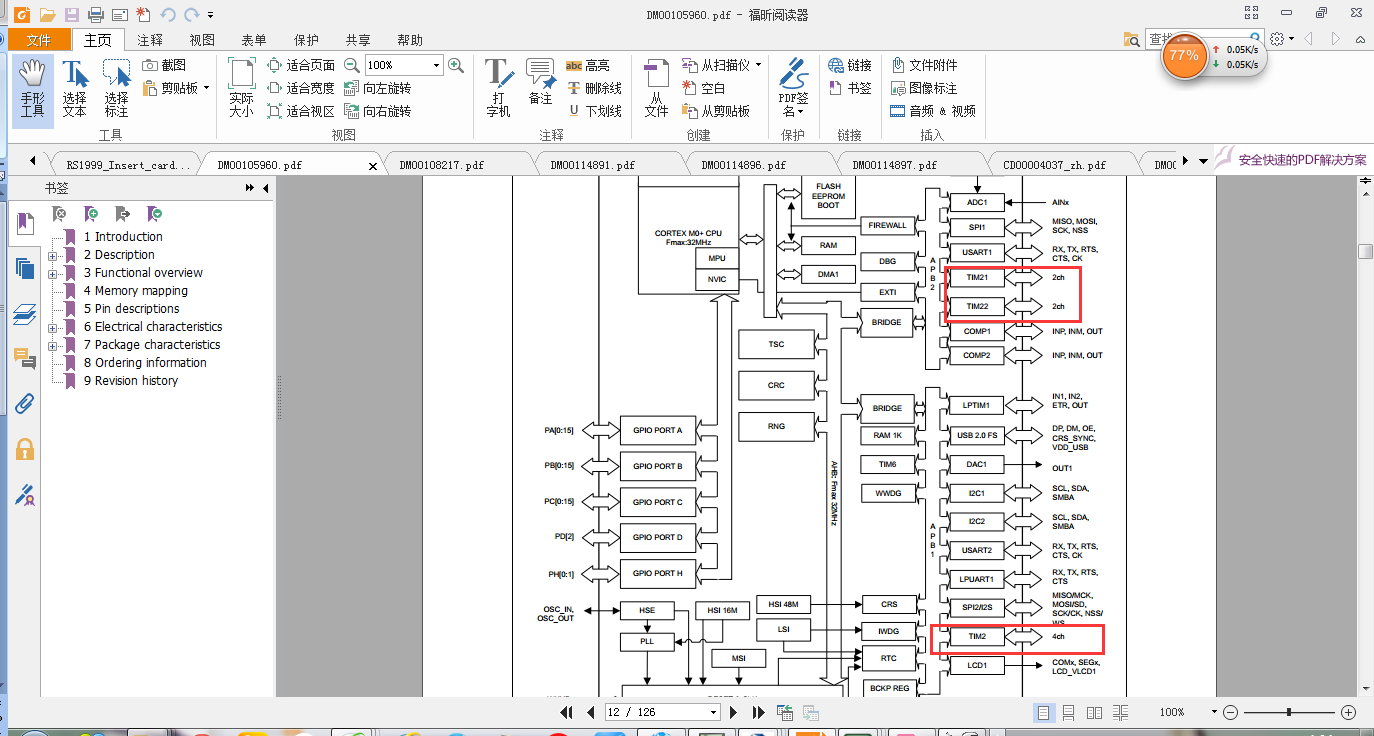

学到单片机,肯定会弄到PWM这个功能,其实PWM说白了也就是定时器产生的,PWM的应用很广泛,如电机和电源等方面。STM32L053系列64pin只有3个定时器,如下图:
定时器2有4个通道,而定时器21和定时器22各有两个通道。所以最多只能输出8路PWM。
对于我们一般的应用足以了。定时器2是挂在APB1桥的,而定时器21和定时器22挂在APB2桥的,这个大家要注意。
. Y& z1 x; z" ^$ M8 _; r, x8 @# |

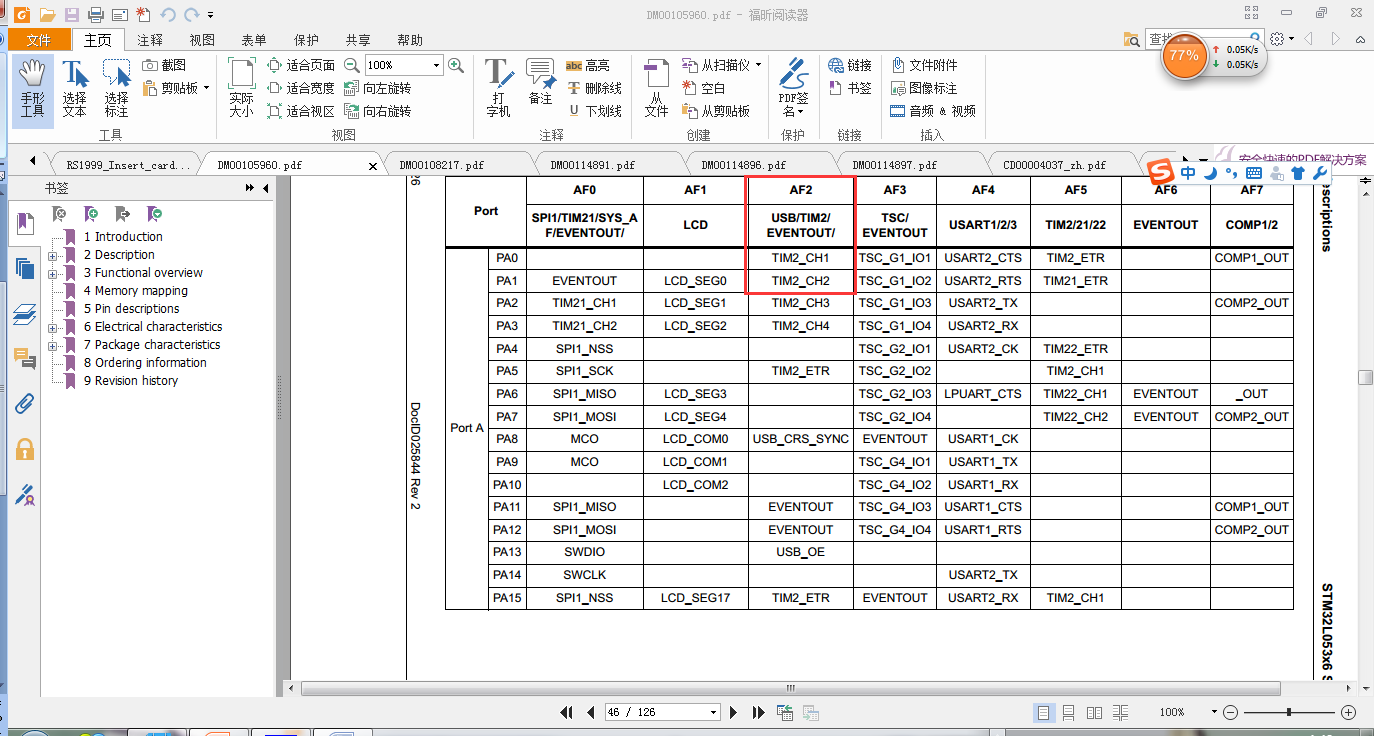

现在我的例程是打开定时器2的CH1和CH2,然后输出PWM。首先我们先决定哪个脚作为PWM输出口,我这里就选择了PA0和PA1作为PWM输出口。如下图的管脚功能分布图:

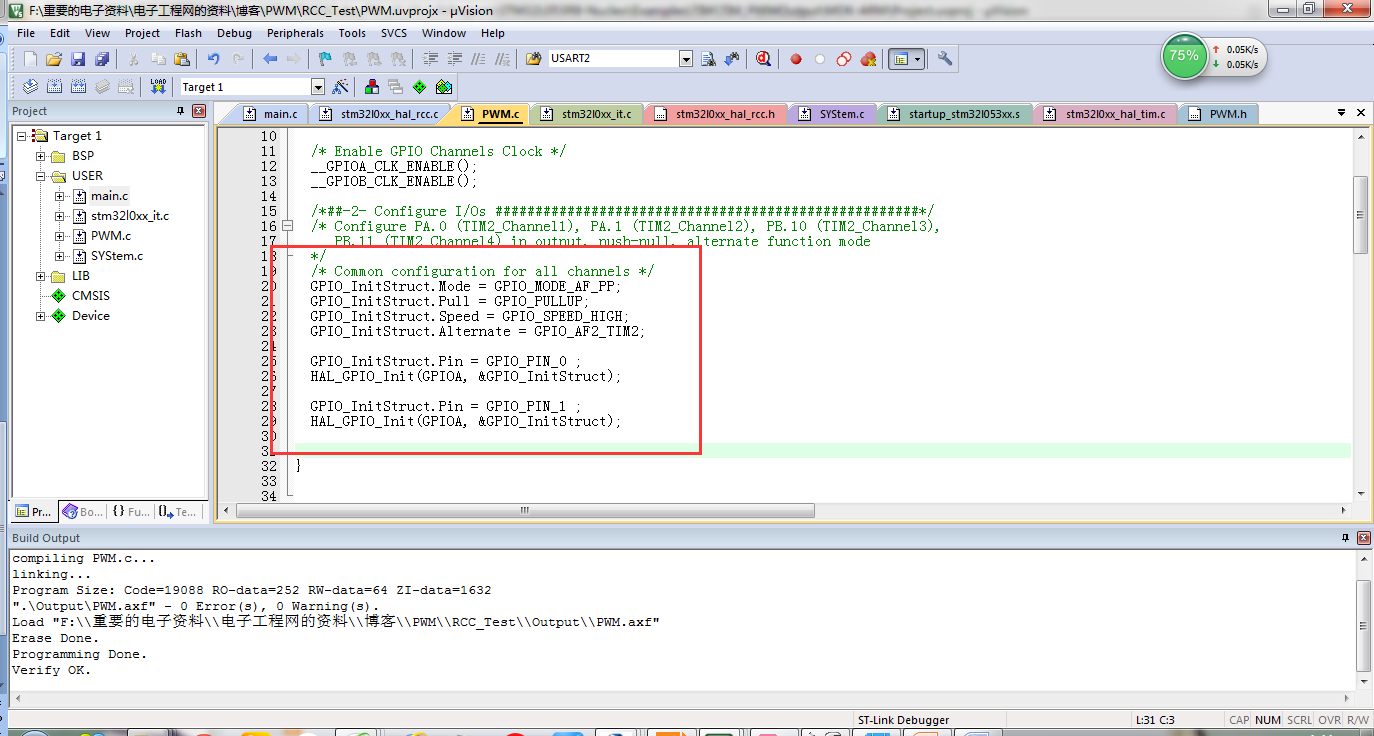

打开管脚复用的初始化使用以下函数:
PWM参数的初始化代码如下:
  1. void Config_PWM(int PULSE1_VALUE, int PULSE2_VALUE)
    " h' Q/ `3 ^% ]! F" ]/ [
  2. {
    ' z" ^' n8 E! {' E  o- O) C4 L! J7 a
  3.         TIM_OC_InitTypeDef sConfig;% W0 d4 {7 u. i' h2 J& k! B
  4.   TIM_HandleTypeDef    TimHandle;
    ' K! |+ ~& k& P
  5.
    , ~( t4 N! C6 R2 \
  6.         TimHandle.Instance = TIM2;4 {* t. F$ t$ w1 w% c- k
  7.   / Z. m. x/ c- D) Q! Y* A6 y% S
  8.   TimHandle.Init.Prescaler     = 1;
    8 p1 R. ?) O% W* r0 p$ _  V2 ~
  9.   TimHandle.Init.Period        = 1599;
    7 X. b8 \$ b* Q  G/ r
  10.   TimHandle.Init.ClockDivision = 0;
    5 y9 _) w0 B  x) U: H! m' U' Q
  11.   TimHandle.Init.CounterMode   = TIM_COUNTERMODE_UP;
    6 G1 V1 C  D# O( i, y4 R( \+ w
  12.   if(HAL_TIM_PWM_Init(&TimHandle) != HAL_OK)
    2 w1 D1 d5 b, b
  13.   {/ ?" {$ n' I1 |' q1 m- R
  14.     /* Initialization Error */) G4 U; }% l9 ?# D) Q
  15.     Error_Handler();
    , t: ^; v5 l. B
  16.   }
    3 |6 z) U  u3 R4 e. f
  17.
    3 ^' ~* B% q: v0 Y- N5 |
  18.
    & _! s0 }- o% K
  19.
    ) Q; \5 P0 }3 v3 a- ^, L# M
  20.   sConfig.OCMode     = TIM_OCMODE_PWM1;! o2 X" |: O4 w, K# [& x# m' p6 d: X
  21.   sConfig.OCPolarity = TIM_OCPOLARITY_HIGH;
    : D# }4 r8 Z, R( N+ f9 I& Z) S! B
  22.   sConfig.OCFastMode = TIM_OCFAST_DISABLE;
    ' N( h6 F3 H  e' W) i

  23.   @& O5 a% \  O( G0 z5 h; `
  24.   /* Set the pulse value for channel 1 */
    2 h3 v) J0 Z4 n  z/ ]3 c
  25.   sConfig.Pulse = PULSE1_VALUE;  1 i' c! t4 K, T: s) W) ?
  26.   if(HAL_TIM_PWM_ConfigChannel(&TimHandle, &sConfig, TIM_CHANNEL_1) != HAL_OK)
    ; h" Y4 \4 N3 o9 D6 ?' s5 ^5 ?
  27.   {1 e$ a+ `! H% d
  28.     /* Configuration Error */
      C7 g  ]$ j" J" h3 T* x0 R9 S* |
  29.      Error_Handler();
    ; T- x3 V+ ^/ A! E$ h
  30.   }3 O9 U4 t# }- _5 N& U/ e. E
  31.   % C% z9 w" G7 q
  32.   /* Set the pulse value for channel 2 */$ ?1 n( C& R( D' K* o. v6 n' H; [" Z* Y4 ~
  33.   sConfig.Pulse = PULSE2_VALUE;8 }7 E+ `- H6 j) u: {& W3 p' L
  34.   if(HAL_TIM_PWM_ConfigChannel(&TimHandle, &sConfig, TIM_CHANNEL_2) != HAL_OK)+ \6 G" J$ `& d8 x
  35.   {
    8 v& Q/ a& M" A9 Y7 W6 L) }" U! p( L
  36.     /* Configuration Error */
    & P7 _# d8 j, a; N3 F5 q  D
  37.     Error_Handler();
    ) {! H) m3 X- B. i6 F: ]0 V. K
  38.   }
    # G% y: g* S0 n: _$ l
  39.         7 O, n3 P! J1 d1 \2 H# f* X
  40.         6 R3 n0 F+ @4 h! c, {
  41.
    ) n! b# x9 j" A; Z. Y) H3 S
  42.
    3 t) s4 |/ G& Y  t7 j# a0 ~2 A
  43.          if(HAL_TIM_PWM_Start(&TimHandle, TIM_CHANNEL_1) != HAL_OK)
    4 U3 l' V% \! @( K( u( P
  44.   {! R4 \% \0 s; ^$ q, S  x5 G. B
  45.     /* Starting Error */
    ! G* S- V) I% D0 M; [
  46.     Error_Handler();5 V, ~5 @2 O, q) n  y$ ]6 b: z
  47.   }
    3 l8 x" \7 f5 i9 e, d  A# ~
  48.   /* Start channel 2 */
    / K4 X! M$ z2 I0 d$ p% j2 b8 {
  49.   if(HAL_TIM_PWM_Start(&TimHandle, TIM_CHANNEL_2) != HAL_OK)
    4 N, b) y- Q/ z$ d9 g
  50.   {& c* s! v4 P6 E; L7 M3 h
  51.     /* Starting Error */+ _9 U, h: n& A6 o! T' j: }1 N
  52.     Error_Handler();
    6 q" w( R  }) X  N
  53.   }
    - \" x2 r& f& S  y  T2 ^
  54. 5 d6 w3 K# B4 k
  55. % C: e1 X) a" Y3 P! m' D, ?3 ]0 `; U
  56. }6 f4 |/ q( o- d1 I0 f) z
复制代码
频率计算时:F = SYSCLK/(( Prescaler + 1)*( Period + 1));最大占空比为 Period+ 1。
我这里设置了10K的PWM频率,我的SYSCLK是32M。
主函数很简单,就是把CH1和CH2的占空比设为25%和50%。如果一切无误,可以板上的led会亮,提示初始化成功,否则程序或者硬件有问题,导致初始化失败。
3 R: y- _' [8 G& ^

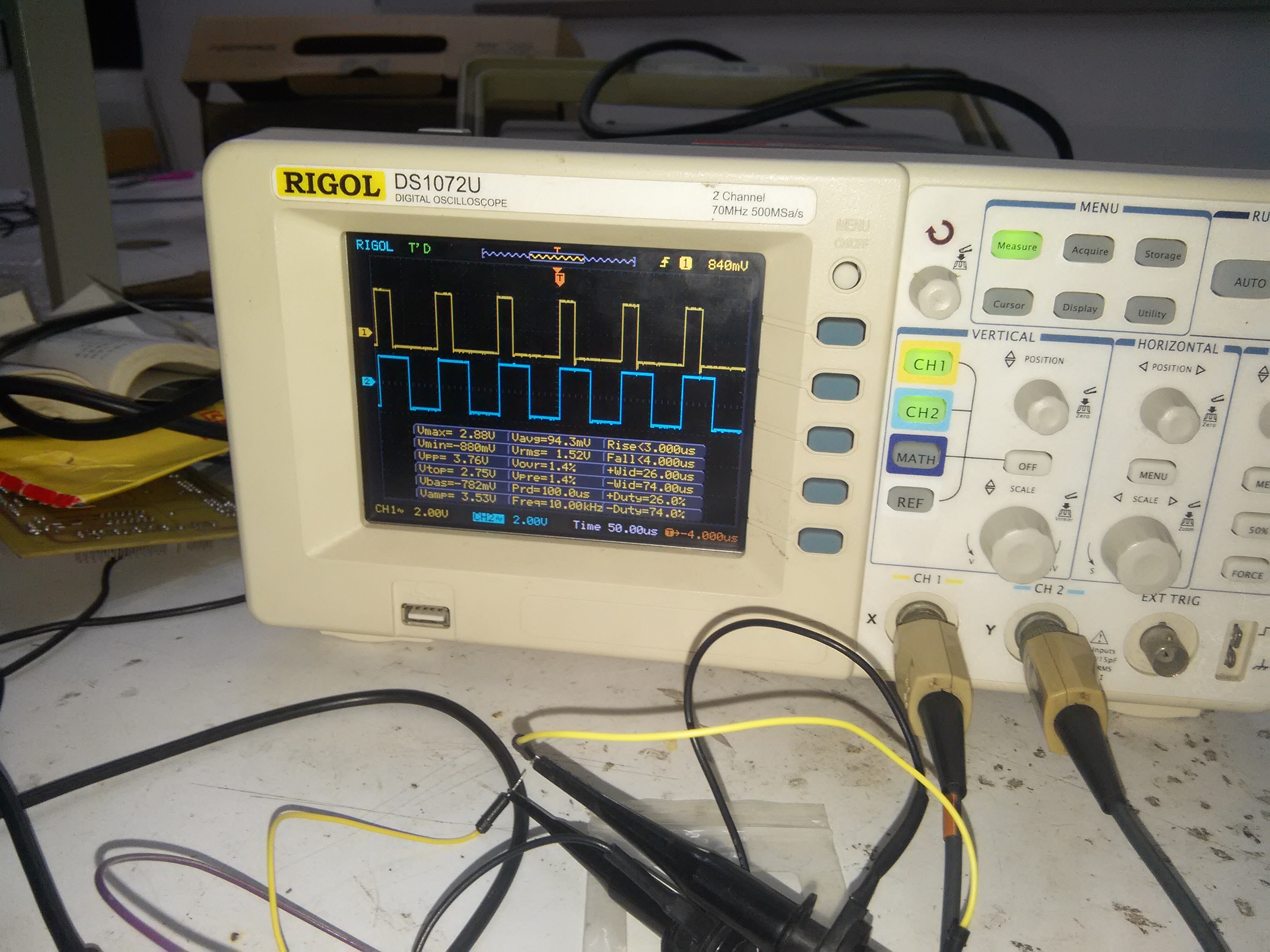

下面贴上我我的测试图:
源代码:
PWM_TEST.zip (682.92 KB, 下载次数: 235)
赞 收藏 2 评论13 发布时间:2015-1-7 01:24

举报

13个回答
jp-425638 回答时间:2015-1-7 08:02:46
好贴子,看看不错,收藏了
iwqt1983 回答时间:2015-1-7 08:11:54
如果有支持PS级别的PWM就好了。
shaoziyang 回答时间:2015-1-7 13:57:55
赞一个。
boyubeiyu 回答时间:2015-1-7 14:04:12
好贴,有干货,支持
强仔00001 回答时间:2015-1-7 15:11:55
jp-425638 发表于 2015-1-7 08:02
5 N4 L0 l; X: m9 E- v, |# j* a! o好贴子,看看不错,收藏了

- }2 Z  H# |5 A- o# g谢谢支持
强仔00001 回答时间:2015-1-7 15:12:17
iwqt1983 发表于 2015-1-7 08:11/ o; j2 j; l, ^! w1 k) ~$ O9 R
如果有支持PS级别的PWM就好了。

8 q# T1 i! z2 o' HPS是啥???求科普
强仔00001 回答时间:2015-1-7 15:13:48
shaoziyang 发表于 2015-1-7 13:57
/ \$ I/ ~$ Y9 c2 t赞一个。
5 D8 x/ i/ n6 ^' F
谢谢支持
强仔00001 回答时间:2015-1-7 15:15:40
boyubeiyu 发表于 2015-1-7 14:04
1 J$ {1 t! {" e( Y* o: k好贴,有干货,支持

& c5 q' ]+ k+ O, r& ]' S5 @必须的,谢谢支持
沐紫 回答时间:2015-1-7 16:07:07
谢谢
强仔00001 回答时间:2015-1-7 16:52:08
沐紫 发表于 2015-1-7 16:07
  U. }5 ^, C) \谢谢

( @/ i9 S; @& v8 F; V2 O8 X谢谢管理员的支持
晓枫VS枯叶 回答时间:2015-1-8 12:17:34
楼主可以写本中文手册了....
强仔00001 回答时间:2015-1-8 12:22:07
晓枫VS枯叶 发表于 2015-1-8 12:17; h8 W! S$ c0 Q) ~1 w
楼主可以写本中文手册了....
1 g: X/ W( Q* g4 }* F  {
我英语比较渣
我是老罗 回答时间:2015-11-14 20:18:51

0 {1 l& H/ b; S7 M- D. i赞一个。
