时钟频率引起STM32串口数据错误

[复制链接]
abend 发布时间:2015-1-7 17:39

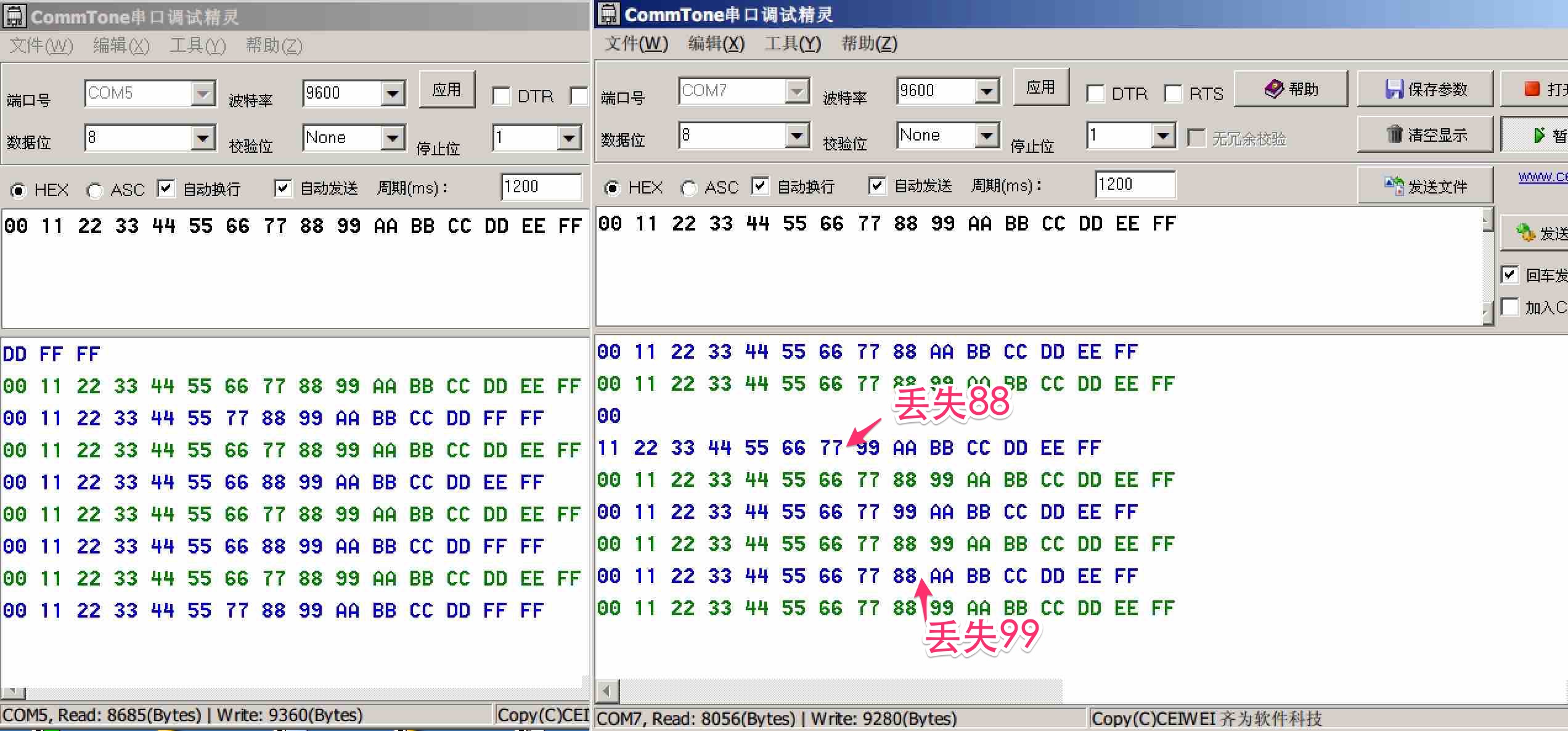

使用STM32 Nucleo-L053R8开发板,基于HAL库做开发,中断方式做串口收发数据,会出现数据丢失或者错误的情况,如下图:
. Z1 G: ^/ {5 w' i4 ? 232err.jpg 1 v/ K# `6 _* a. T; e' m
/ d" H: U" {. s; d5 C
后来收到了论坛做活动优惠购买的STM32 Nucleo_F072RB,这两者,F072是ARM Cortex-M0,内核,L053是ARM Cortex-M0+内核,但是因为我的代码是用兼容的HAL库写的,所以很容易就移植到了F072RB平台编译通过。下载到F072RB上运行发现,串口数据丢失或者错误的问题完全消失。
7 b' f3 n1 ]2 f% W2 o: M1 G请教了一位有ARM核MCU开发经验的朋友,朋友说中断方式操作串口最好使用FIFO。但是STM32的这两个MCU都没有串口FIFO,且这也解释不了为何F072运行正常,而L053运行出错。朋友再次指出查看一下时钟配置。' p9 P: J! z; B1 o

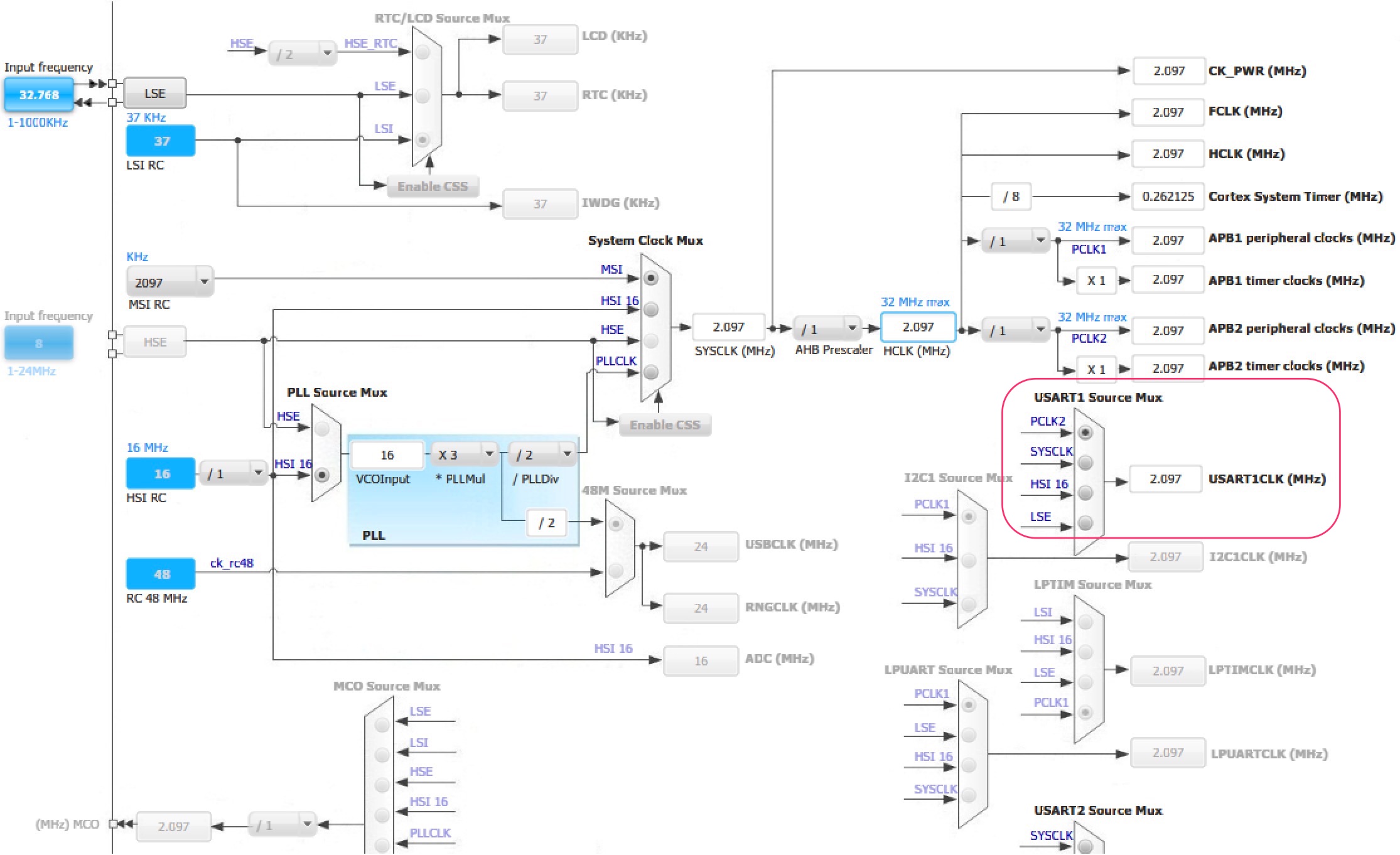

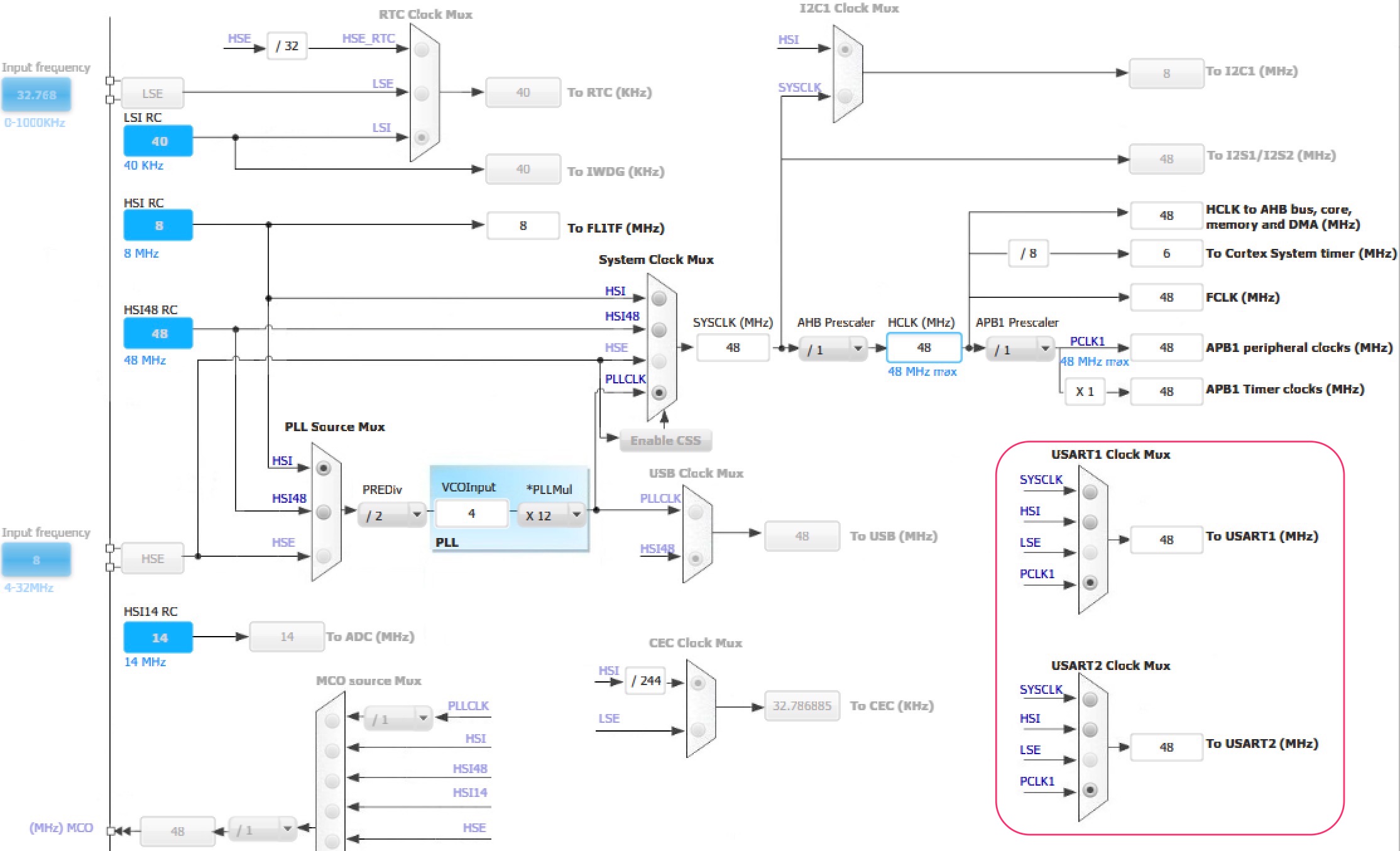

发现L053的程序代码中给串口配的时钟频率只有2.097Mhz,但是F072的达到了48Mhz。+ m' I+ o9 x- o8 U% [# x
2.097.jpg , h( s" d  _# K% A
" C: c3 e2 A- ~! l
48.jpg ; H4 y$ P" k# L2 C' g- r/ _4 y

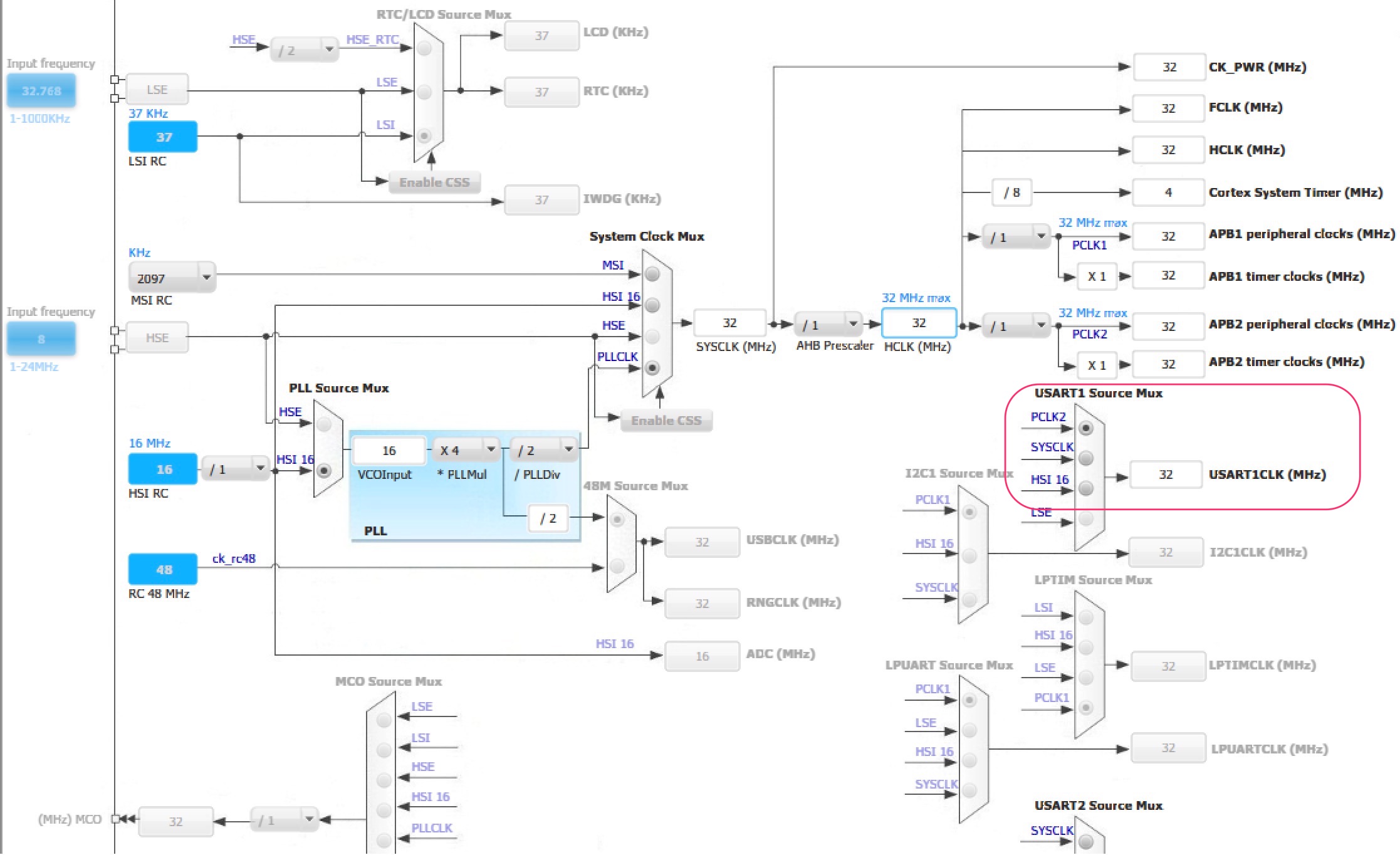

- j5 p4 o6 Y1 j/ G* q重新配置L053的串口时钟为32Mhz,然后运行程序,串口数据丢失的现象消失。
4 R# i) I/ _, j* J* e2 `: ]2 r3 R. P1 B4 k/ M3 ]
32.jpg # Z6 j- o" w, O" B& T" w2 Y
相关时钟配置代码的代码:/ ]- [4 s- w- B6 ]" I; H
  RCC_OscInitTypeDef RCC_OscInitStruct;
% y7 }- `  r4 D) o; V, V  RCC_ClkInitTypeDef RCC_ClkInitStruct;
" K# i1 u! W+ X  RCC_PeriphCLKInitTypeDef PeriphClkInit;
! Z: M9 A6 I' L3 J- ^! R
; q7 ?& {+ R% d- v1 O7 w  __PWR_CLK_ENABLE();
# G! e7 ~. |2 i% S
1 w1 r. D8 b) T- y' D6 ]  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);% _# H' x+ E, A& a. o# L( F

" _5 q4 ]7 d( B. @9 L  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
6 b2 _. U7 ~  z# k; E$ G  RCC_OscInitStruct.HSIState = RCC_HSI_ON;4 `( a( c9 S- j0 F+ Y
  RCC_OscInitStruct.HSICalibrationValue = 16;" n- A, f3 I( F# x# o& {
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;+ _: ~( n8 ?( F
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI;0 @1 J8 a" `; D0 f" K8 k! |( s- a
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLLMUL_4;% t, P$ N  o7 D
  RCC_OscInitStruct.PLL.PLLDIV = RCC_PLLDIV_2;

7 F* B+ O" [' M) f  HAL_RCC_OscConfig(&RCC_OscInitStruct);: d+ P. `% y0 R# e/ M" V
9 f! J9 c7 K4 W, a
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_SYSCLK;- S0 V8 t/ u/ r0 W( g7 F5 v
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
( C, H2 z! K& @. D  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;2 I0 N8 ]# @3 E' B( e# ]
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;1 h$ }! _! v+ d$ d
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
0 T' b+ u0 X2 T  HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_1);
' w$ P5 Y1 q3 G  e; @# _
& m  k3 h2 @) _* \ PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_USART1|RCC_PERIPHCLK_USART2;! X" Z6 E! N, Q' n, K
  PeriphClkInit.Usart1ClockSelection = RCC_USART1CLKSOURCE_PCLK2;
) J1 Y4 R$ N/ J1 `, k6 \1 e8 L  PeriphClkInit.Usart2ClockSelection = RCC_USART2CLKSOURCE_PCLK1;

. a' L& v4 t# z0 r; |- w  HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit);
8 u  E  i- K. }
7 N; c. R. K5 P! {" J( I  __SYSCFG_CLK_ENABLE();$ w, l: ]+ k1 @: r* g- d$ ^

; z3 J0 |; C; c* }. i
赞 收藏 评论16 发布时间:2015-1-7 17:39

举报

16个回答
abend 回答时间:2015-1-9 10:38:05
dsjsjf 发表于 2015-1-7 21:54
2 [  j1 M% S/ ~$ |时钟配置不对,串口数据当然有问题了

& S) u+ C: I* E: ~不是时钟配置不对,是时钟频率相对于自己代码中串口的频繁操作相对偏慢了。我在代码中用中断方式,只要串口有一个字符进来,就立刻产生一个中断。* n' M) W! _' p/ S% S1 ^8 k
之前配的那个串口时钟频率,其实用来实现很多坛友们发帖分享的什么串口输出hello world之类,不会有任何问题。
xioahuihui 回答时间:2019-3-14 10:44:52
中北小灰灰one 发表于 2019-3-14 09:35. k$ v- u  `9 w6 ~
我的stm32f401因为开启USB所以APB1的时钟只有30MHz,PC接收串口数据全部都是错误的。不启用USB情况下,给APB ...

3 R( [7 I) Z% Q9 H, J" sSTM32F401 USB与USART不能同时使用。
xioahuihui 回答时间:2019-3-14 09:35:49
我的stm32f401因为开启USB所以APB1的时钟只有30MHz,PC接收串口数据全部都是错误的。不启用USB情况下,给APB1配置48MHz串口正常。
guomenhaolaogon 回答时间:2015-1-7 18:10:03
这个得多注意下 了
台湾华瑞 回答时间:2015-1-7 18:44:47
这么多代码,
埃斯提爱慕 回答时间:2015-1-7 21:54:53
提示: 作者被禁止或删除 内容自动屏蔽
wamcncn 回答时间:2015-1-8 13:54:17
两个板子用的不一样,移值的时候要注意时钟配置
zhaofei1 回答时间:2015-1-8 14:37:22
学习了啊、、
flintlovesam 回答时间:2015-1-8 14:59:56
回一个  哈哈
abend 回答时间:2015-1-9 10:31:51
哎 写原创技术文章没人理
万里-363223 回答时间:2015-1-10 09:11:17
这个问题值得注意..........
黄小狼 回答时间:2015-1-10 09:58:14
嘿嘿,以前有也遇到时钟不对造成的丢数问题
大秦正声 回答时间:2015-1-10 10:19:14
不错的经验
w453509596 回答时间:2015-1-10 12:04:42
学习了!!!!
啊蕾蕾 回答时间:2017-9-7 19:36:18
我也出现了这个错误  但是编译可以进行,串口助手收不到数据(萌新提问)
$ t3 r. O- [5 W( w5 E
