【安富莱STemWin教程】第2章 STemWin5.xx详细移植步骤

[复制链接]
baiyongbin2009 发布时间:2015-1-8 18:14
本帖最后由 baiyongbin2009 于 2015-1-8 18:18 编辑
! ^0 U! d2 W& D+ h# e6 W" |  m" Y' k) G8 i. C+ R9 [/ z" s8 o
特别说明:完整STemWin的1-60期教程和配套实例下载地址:链接
第2章  STemWin5.xx详细移植步骤

8 o- I) q+ }  z0 i& |
    本期教程开始带领大家学习STemWin的移植,对于初学者STemWin的移植不是必须要先学的,可以先学一些基本的应用,然后再来学习移植就方面很多了,考虑到教程正常的编排顺序,这里就把STemWin的移植放在了第二章。本章提供的移植方法可以自适应安富莱生产的3.0寸,4.3寸,5寸,7寸TFT屏。这里只讲STemWin在MDK上面的移植,在IAR上面的移植是类似的。开发板使用安富莱STM32-V5开发板,主芯片STM32F407IGT6。
    2.1 关于STemWin移植的重要说明
    2.2 移植前的准备工作
    2.3 STemWin的裸机移植
    2.4 STemWin带RTOS的移植
    2.5 总结
3 k3 Y. O1 M$ k
2.1  关于STemWin移植的重要说明
    关于STemWin的移植一定要明确以下几点:
1.     emWin手册里面有这样一句话:“驱动接口的改变始于emWin V5。不再支持针对emWin V4 或更早版本开发的老显示驱动”。
2.     如果不使用V5以后版本的新特性,基本和以前的版本使用是一样的,也就是说,大家用V5以前版本实现的功能,直接升级到现有的版本,基本可以正常运行。
3.     尽管emWin提供了大部分屏的驱动,但是不能包含所有,这篇移植文档就因此而生。不管是emWin已经支持的,还是没有提供支持的,均可采用这种方法。
4.     本章教程提供了一个非常好的触摸滤波方法,此方法可以有效的滤除飞点。
5.     使用STemWin的库,一定得记得开启CRC,使用MDK安装目录里面的emWin库,一定得注册MDK的RL-ARM。
2.2  移植前的准备工作
    这里分别讲一下MDK安装目录中emWin的移植和STemWin的移植,准备工作做好以后,剩下的移植步骤基本是一样的。只是使用的各自的库即可。
2.2.1      MDK安装目录中emWin移植

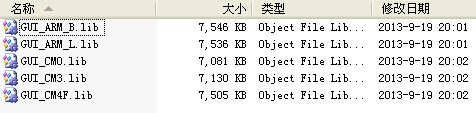

     第一步:我们以MDK5.10中emWin5.22库进行说明。安装目录中有如下几个文件(路径:C:\Keil5.10\ARM\Pack\Keil\MDK-Middleware\5.1.4\emWin,如果使用的是MDK4.73等4.xx版本,路径:C:\Keil4.73\ARM\Segger\emWin)。
库版本
说明
GUI_ARM_B.lib
大端模式的库
GUI_ARM_L.lib
小端模式的库
GUI_CM0.lib
M0内核
GUI_CM3.lib
M3内核
GUI_CM4F.lib
M4内核

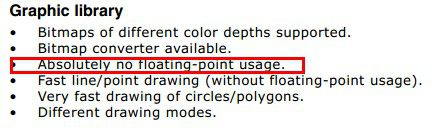

    在这里有一个问题要跟大家说明,emWin的官方手册中有这样一句话:
) z0 ~/ v2 w. P
    其实这个是针对SEGGER自己做的emWin源码而言的,SEGGER授权给其它厂商后,芯片厂商都对源码进行了优化,要不FPU的存在就没有意义了。上面的GUI_CM4F.lib文件就是KEIL公司对emWin中需要使用浮点的地方进行了优化。
    第二步:注册RL-ARM,点击File->License Management

( k( R) V9 b  n. y

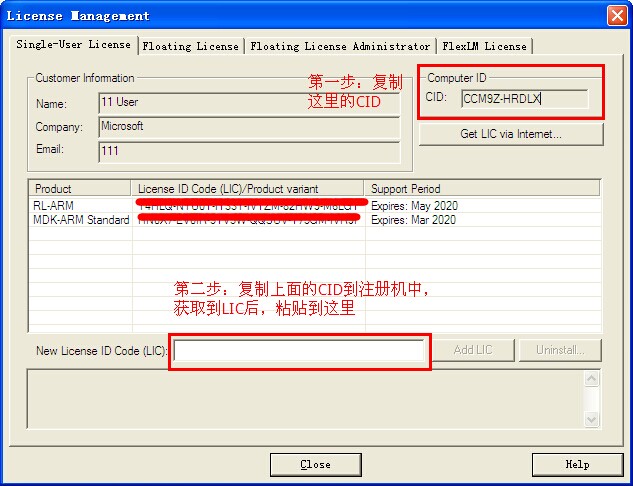

    第三步:注册RL-ARM,点击File->License Management
1 ~/ W9 J+ c3 _

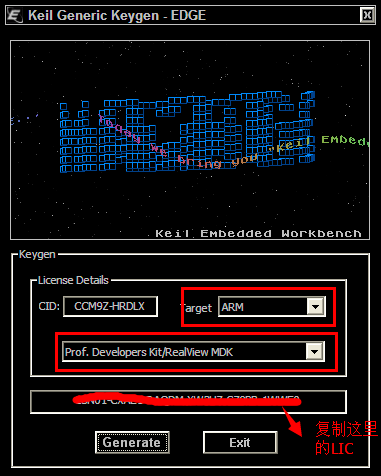

    第四步:注册机的设置

- O, g% A, L( Q
    这些准备工作做好后就可以开始移植工作了。
2.2.2      STemWin移植

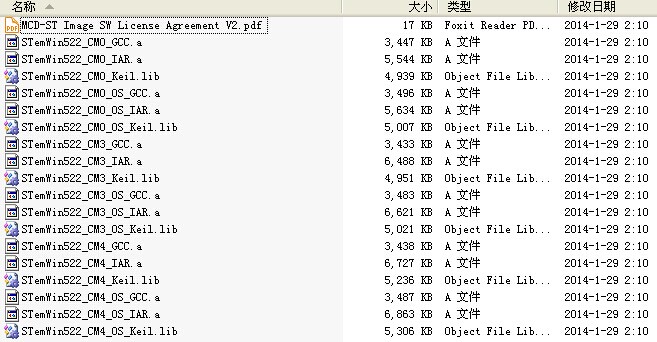

     STemWin的移植准备工作比较简单,用户只需在初始化STemWin前使能CRC校验即可。STemWin的库文件如下:

0 ~; I2 q8 N4 ]4 ?
    这里面含有KEIL,IAR和GCC三个版本的库。而且还区分带OS和不带OS版本。本教程讲的是不带OS版本的移植,带OS版本的移植也很简单,用户只需添加相应的文件即可。
    STemWin的下载地址:http://www.st.com/web/en/catalog/tools/PF259225#  (版本1.1.2)
    Lib文件所在的路径:STemWin_Library_V1.1.2\Libraries\STemWinLibrary522\Lib
! F: V5 B3 f6 l) _
赞 收藏 评论19 发布时间:2015-1-8 18:14

举报

19个回答
baiyongbin2009 回答时间:2015-1-8 18:23:10
2.3  STemWin的裸机移植2.3.1      工程中添加的文件
    添加如图所示的几个文件:

    这几个文件从上往下依次进行一下简单的说明:
1.     bsp_tft_lcd.c, LCD_RA887, LCD_SPFD5420.c是用户要实现的TFT驱动文件。
2.     bsp_touch.c是触摸文件,也是用户要实现的。
3.     GUIDRV_Template.c文件在ST官方提供的STemWin包里面没有,需要在MDK的安装目录里面找。
    比如在MDK4.73安装目录中查找位置是:C:\Keil4.73\ARM\Segger\emWin\Sample\DisplayDriver
4.    上面MDK工程目录中GUI_X中的几个文件在MDK安装目录和STemWin软件包中都有:
  Ø  STemWin软件包中路径如下:STemWin_Library_V1.1.2\Libraries\STemWinLibrary522\OS,只是STemWin软件包中相关文件比较少。
  Ø  MDK4.73安装目录中的如下路径中:C:\Keil4.73\ARM\Segger\emWin\Sample\GUI_X,这里文件夹里面的内容比较全。
5.    GUI和LCD配置文件所在位置:
    MDK4.73安装目录:C:\Keil4.73\ARM\Segger\emWin\Sample\Config
    STemWin软件包:STemWin_Library_V1.1.2\Libraries\STemWinLibrary522\Config
6.    GUI/DEMO中的函数需要用户实现,简单的写个程序即可。
7.    GUI/Lib里面是emWin,所在位置
    MDK4.73安装目录:C:\Keil4.73\ARM\Segger\emWin\Lib
    STemWin软件包:STemWin_Library_V1.1.2\Libraries\STemWinLibrary522\Lib
2.3.2      触摸屏滤波的实现
    这里提供了一种有效的滤波方法。具体函数在bsp_touch.c这个文件里面,得到触摸数值后供emWin中的函数GUI_TOUCH_X_MeasureX 和GUI_TOUCH_X_MeasureY两个函数的调用。
    特别注意这里改变触摸的滤波方法,以前的时候大家都是采用舍弃触摸数值的前几个点和后几个点,然后中间数值取平均的方法,效果并不理想,因为这种方法不能有效的滤除飞点,这里提供一个新的方法。1. 在STemWin里面使用触摸的中断方式,效果并不好,所以这里使用查询,查询此引脚的电平,这样可以避免不必要的读取触摸数据。
2. 触摸滤波,主要滤的是飞点,正是因为这些飞点的存在,才使得触摸很不稳定。
    下面的这个函数,大家应该很熟悉,就是滤除前几个点和后面几个点,然后中间几个点取平均
  1. /*; d' u3 k7 i, i1 {! Q
  2. *********************************************************************************************************8 T  @4 P8 L! M: E' W" [4 {
  3. *    函 数 名: TOUCH_DataFilter
    3 T1 R% ]3 Z( I! {
  4. *    功能说明: 读取一个坐标值(x或者y)5 ~0 p, w5 U( G/ _& d3 f
  5. *             连续读取XPT2046_READ_TIMES次数据,对这些数据升序排列,
    3 e' d% m- _; o9 X( ?
  6. *             然后去掉最低和最高XPT2046_LOST_VAL个数,取平均值# V" W* E/ j$ e) m, _7 c
  7. *    形    参:无0 |' q, ]. N* I9 z: [9 x- p$ |
  8. *    返 回 值: 读到的数据
    / @2 B) ]7 K  n; k/ F( ~4 @1 s! G+ M
  9. *********************************************************************************************************
    0 b! @  z& ^$ J" I/ S
  10. */
    3 v+ j* ]3 h4 z  Y( F/ V! q' {) f
  11. /* 读取次数 */$ R. l% R6 i( W: {- `
  12. #define XPT2046_READ_TIMES    5
    " T' g7 S; C( H# r7 D; f
  13. /* 丢弃值  */
    ; A! V4 t; `; E
  14. #define XPT2046_LOST_VAL      1
    8 w2 `/ _; i# B$ T) k
  15. uint16_t TOUCH_DataFilter(uint8_t _ucCh)
    : `3 M  o, i8 @& K
  16. {# J. ^; Q& m, \9 q- C& J
  17.      uint16_t i, j;
    " D( o! A3 e( _* Q, W! m
  18.      uint16_t buf[XPT2046_READ_TIMES];
    ( q6 w2 N" v5 l* B7 `7 C
  19.      uint16_t usSum;8 ?! B% B, u" ~8 a4 |4 U, F0 l
  20.      uint16_t usTemp;1 [, c, v9 f* B2 O7 |. W
  21.   ?* B! M/ T( @
  22.      /* 读取READ_TIMES次数据*/; l- q3 A9 j  Y3 x) t
  23.      for(i=0; i < XPT2046_READ_TIMES; i++)
    7 u  F% f$ |* b8 m1 i* X
  24.      {* K  O8 O7 z" R$ O
  25.          if (g_ChipID == IC_8875)
    0 {# V5 z9 L! G  r- W% }8 ~: N
  26.          {5 ~- a% L( W6 ^6 l
  27.               if(_ucCh == ADC_CH_X)
    2 W" L. L) s& I, k/ Y: |- C
  28.               {+ n1 K& G: A! p0 p
  29.                    buf[i] = RA8875_TouchReadX();
    % H9 O9 }. b5 b" P; n: ?
  30.               }
    $ ^( i; S  h& e6 P
  31.               else
    3 B  O- i. Q& A0 S1 h- q8 ~; K
  32.               {' L0 m& M$ Z+ D
  33.                    buf[i] = RA8875_TouchReadY();
    6 V+ f8 w4 {$ w
  34.               }5 k6 g4 s0 z7 ?6 e
  35.          }" n+ \8 ?5 J5 E7 m
  36.          else
    4 c9 k0 m6 g) S# G1 k
  37.          {( O0 [  v: P8 Y
  38.               buf[i] = TSC2046_ReadAdc(_ucCh);4 ~% T& S0 A8 l
  39.          }   2 i' [0 B! Z) c
  40.      }% k, e/ P2 n! f& d: r; @# \
  41.
    & k* K, @3 H) y8 ~) H
  42.      /* 升序排列 */                  , L3 R$ p5 T  [8 M
  43.      for(i = 0; i < XPT2046_READ_TIMES - 1; i++)
    2 q9 D  T! z- m. X" y
  44.      {
    ; _: c6 A* L7 g! O* N) u
  45.          for(j = i + 1; j < XPT2046_READ_TIMES; j++)
    - p  t7 ]6 O' c5 J. H1 n' P# Z( S
  46.          {0 F( ~( C8 i& \( K7 n% z
  47.               if(buf[i] > buf[j])0 j0 Z/ V# T1 u' A% Q- @1 J
  48.               {
    ! a; {: ?; c$ f6 A* f
  49.                    usTemp = buf[i];
    / O9 a4 _  C: n5 M3 k$ v
  50.                    buf[i] = buf[j];
    4 n" f; i( Y% i" Z
  51.                    buf[j] = usTemp;5 |7 ^. [3 \8 {  y. ^9 A+ P: Q& ^
  52.               }; ~- U8 Q! G7 R4 E% ?
  53.          }6 o5 u6 {: n% H, H' K) s4 E
  54.      }
    ( I2 y3 C: O) [4 l, d6 r& Y
  55.         * H, z. W1 ~; E8 N
  56.      usSum = 0;9 t0 M. {0 z8 b% X; E; d
  57. 7 m& ?9 ^. Y& s# l
  58.      /*求和 */& ]5 _* N$ M3 F0 c
  59.      for(i = XPT2046_LOST_VAL; i < XPT2046_READ_TIMES - XPT2046_LOST_VAL; i++)
    ( E6 y4 E: P9 F! R# v
  60.      {$ W. _; \1 B) n: Z) _
  61.          usSum += buf[i];
    8 b, S2 U3 G3 \+ ]6 q
  62.      }, I# p  R1 N" D- K: Z
  63.      /*求平均 */
    ' X3 C/ ~6 r/ h/ ~0 u
  64.      usTemp = usSum / (XPT2046_READ_TIMES - 2 * XPT2046_LOST_VAL);- G; M5 D/ T6 Y. {. E% U/ o
  65. % o) m3 \! M" M) t4 Q+ ^' D
  66.      return usTemp;
      y- a/ l: `" J' ~
  67. }4 H' e/ J& m* s# U- P/ j/ Q
  68. 6 g, e; X' W* ]' X1 s0 o
  69. /*: u; n* k( z) y
  70. *********************************************************************************************************
    . V4 l. M3 n& q
  71. *    函 数 名: TOUCH_ReadAdcXY+ g  x) G: S/ `: L) Q; s' U7 A
  72. *    功能说明: 连续2次读取触摸屏IC,且这两次的偏差不能超过$ ~4 |, u4 F# u4 n$ o- j5 g' D
  73. *             ADC_ERR_RANGE,满足条件,则认为读数正确,否则读数错误.' Y( f  Q8 @, j3 S. ]7 N
  74. *             该函数能大大提高准确度# r5 }7 |& v  r$ V* \
  75. *    形    参:x,y:读取到的坐标值
    ' r% W+ r" R1 V) ]) `* ~( o6 Y2 G
  76. *    返 回 值: 0,失败;1,成功
    * L- d3 s$ c5 R, I: q
  77. *********************************************************************************************************
    8 o( p+ C( g4 G
  78. */
    6 m6 R2 L( T2 @+ b! L& }9 o+ i
  79. /* 误差范围 */
    ) p+ x4 N3 k+ a  ^  |( F" c
  80. uint8_t ADC_ERR_RANGE = 5;7 t- J8 A, O1 C0 r3 A4 F
  81. uint8_t TOUCH_ReadAdcXY(int16_t *_usX, int16_t *_usY)+ s2 |5 O# v. ]/ N4 \
  82. {) t0 k  {* r* z0 ^$ y
  83.      uint16_t iX1, iY1;8 Y% G* M1 c( D
  84.      uint16_t iX2, iY2;
    . H6 o% Z  `' G3 D' ^' h& u6 Q
  85.      uint16_t iX, iY;
    " h$ R  ?$ @" \

  86. ; x5 {' b. y( b4 [
  87.      iX1 = TOUCH_DataFilter(ADC_CH_X);+ d5 W7 K3 d2 A% Y' G* T
  88.      iY1 = TOUCH_DataFilter(ADC_CH_Y);% d$ p% ^* m+ H  ]# g! h
  89.      iX2 = TOUCH_DataFilter(ADC_CH_X);
    - b& F0 _' f3 Z, l5 n
  90.      iY2 = TOUCH_DataFilter(ADC_CH_Y);
    . E$ P! L+ i  G% e
  91.     $ i# C# D- Y( t: K5 d' F
  92.      iX = TOUCH_Abs(iX1 - iX2);
      y1 \4 n/ m4 K6 N' k6 ^( T# {
  93.      iY = TOUCH_Abs(iY1 - iY2);9 m$ e% S# o  ]7 G7 l
  94.
    ) ]  p3 x( B- T0 `. l) q- n& N
  95.      /* 前后两次采样在+-ERR_RANGE内 */
    ; E6 i. k2 Z5 d* u
  96.     if ((iX <= ADC_ERR_RANGE) && (iY <= ADC_ERR_RANGE))
    * R5 P* R/ z, O( W% Q: U+ |  `
  97.     {
    " F: |, D  C$ p; b9 P
  98.          *_usX = (iX1 + iX2) / 2;! ?" e* {, b# T, F6 t1 J
  99.          *_usY = (iY1 + iY2) / 2;
    6 t( E; a2 Q* R% C! s

  100. 3 ]$ k) E2 @* Q; n8 o
  101.          return 1;
    ( e% J" K% k! N0 S2 k4 q( X
  102.     }
    5 G) e! C, W& H0 R
  103.      else: Z! B& l. _' l' M
  104.      {
    7 Q( m1 \) H8 p# V8 A
  105.          return 0;5 R8 S& {. n8 o: {
  106.      }   0 M7 b: W' O" Z
  107. }
    $ F5 G1 g0 {7 q: {4 g' }' ^

  108. 0 M* ~) I) M+ b0 M9 K+ u
  109. /*
    ) S/ F$ H5 a* U& R2 {4 u
  110. *********************************************************************************************************5 h$ r- R" T3 S* o4 Z$ h
  111. *    函 数 名: TOUCH_Scan
    5 h" {3 U$ j6 @
  112. *    功能说明: 触摸板事件检测程序。该函数被周期性调用,每ms调用1次. 见 bsp_Timer.c: a  F- @0 f7 T1 \/ S
  113. *    形    参:无
    3 K2 Y1 u4 D5 G. K
  114. *    返 回 值: 无  x( R* [: f$ g, D) \
  115. *********************************************************************************************************
    3 A! N: o; a4 R5 x
  116. */+ \  d; e+ ]- i+ }
  117. void TOUCH_SCAN(void): @# s1 O8 ?: o2 n1 x+ v  m
  118. {
    - H8 \* y# p3 e( o1 h4 N  C! l& R4 @
  119.      uint8_t s_invalid_count = 0;
    9 S2 h1 D, r2 _
  120.     + n5 r5 \" L1 i) P
  121.      if(TOUCH_PressValid == 0)
    + ]$ v* n2 K( @+ N" E, [2 y
  122.      {
    0 H$ O1 |2 u6 A" P# P
  123.          while(!TOUCH_ReadAdcXY(&g_tTP.usAdcNowX, &g_tTP.usAdcNowY)&&s_invalid_count < 20);
    0 P* f& I8 Q$ ^. O- G; x
  124.          {" `/ M; Y8 W8 ?& u+ D
  125.               s_invalid_count++;
    0 w; f9 i# E) L6 b$ K  X, [1 x
  126.          }
    * D2 J$ d7 b+ d" N7 {4 V
  127.          if(s_invalid_count >= 20)& R" L" g0 U9 m$ z7 u; \* ?" S
  128.          {* X" m3 @1 u! [' @; H
  129.               g_tTP.usAdcNowX = -1;
    4 z# Z' J8 ~  ^$ Z
  130.               g_tTP.usAdcNowY = -1;
    , C$ t5 {0 g  X  F- y+ W% w
  131.          }
    . ^4 f9 h4 S& h( y
  132.      }5 q3 |6 z, Y2 o! X  x
  133.      else& M7 A% w2 {9 K9 U6 m
  134.      {# @  b5 s& g  P# B1 L2 |) S1 d" T9 |2 ?, {
  135.          g_tTP.usAdcNowX = -1;
    ) K, K: t2 [$ h. Z) P: ]
  136.          g_tTP.usAdcNowY = -1;
    : Z* a3 c% W  W. }
  137.      }
    9 f, b: w; h' K3 B9 F
  138.              + z" h4 ?% L$ s  n& f
  139. }
复制代码
    触摸的驱动就这些东西,详细的使用看例程级可以,然后在文件GUI_X_Touch_Analog.c里面调用就可以了。
  1. #include "GUI.h"
    ( e% _; r% C; g8 b* e9 ~. v$ X3 d
  2. #include "LCD_RA8875.h"6 R) a: O8 k3 T/ J
  3. #include "bsp_touch.h"4 u2 K6 l6 w- Z; G
  4. 3 ^4 T: L% W' s
  5. void GUI_TOUCH_X_ActivateX(void)
    * w# P; }0 ^9 R( x( u
  6. {
    0 n. X0 D1 ?5 Q6 w, Y3 @
  7.   F8 }0 M1 E4 u
  8. }8 E* L: e4 h1 h0 f( U
  9. ' i  H# l% W$ y9 e. x
  10. void GUI_TOUCH_X_ActivateY(void)9 [/ b' l7 v% x
  11. {
    # n+ f6 H1 C7 B: \: d7 C

  12. " p. a0 ]( J% w% t) p/ j/ I
  13. }
    # Y5 t% y( t; j; B& P; m* n

  14. ! s: l2 [0 M  Q0 a7 W0 A. x
  15. int  GUI_TOUCH_X_MeasureX(void)
    ' A# l3 \( V$ Z
  16. {
    + c# L( ~/ u7 t: H
  17.      TOUCH_SCAN();
    * x* y3 j1 ?( B6 G8 l1 j
  18.      return(g_tTP.usAdcNowX);
    + b9 V- Q+ N. A% {. N- X8 F
  19. }
    2 C! g$ K5 q1 {. \1 F+ [
  20. 9 \; ]5 F" E+ T, n" x% c
  21. int  GUI_TOUCH_X_MeasureY(void)
    3 N- [5 \1 ?# x
  22. {
    1 k0 J; ?5 i# p1 t) y
  23.      return(g_tTP.usAdcNowY);8 V! b4 n3 h- K9 \; r, }
  24. }
复制代码

- h* q1 w* H* b0 m0 ~5 m- J
* N4 l! z. s1 n2 y3 r
baiyongbin2009 回答时间:2015-1-8 18:24:33
本帖最后由 baiyongbin2009 于 2015-1-8 18:28 编辑
6 Z5 }; s0 K9 Y: D8 \0 z* T0 E& H- s$ o$ f
2.3.3       底层驱动接口函数(GUIRV_Template)
    STemWin的底层驱动函数也很简单,用户只需提供打点和读点函数即可。但是这种没有经过优化的移植方式非常的影响STemWin的实际性能。这里就针对RA8875说一下需要优化的地方。
l  画水平线的函数
/*********************************************************************
*
*       _DrawHLine
*/
static void _DrawHLine  (GUI_DEVICE * pDevice, int x0, int y,  int x1) {
//  LCD_PIXELINDEX ColorIndex;

8 ?6 q9 t: z( ?! b+ `" e
  if (GUI_pContext->DrawMode & LCD_DRAWMODE_XOR) {
    for (; x0 <= x1; x0++) {
      _XorPixel(pDevice, x0, y);
    }
  } else {
       #if emWin_Optimize
         //LCD8875_DrawHLine(x0, y, x1, LCD_COLORINDEX);
         s_ucRA8875BusyNow = 1;
         LCD_DrawLineH(x0, y, x1, LCD_COLORINDEX);
         s_ucRA8875BusyNow = 0;
       #else
         LCD_PIXELINDEX ColorIndex;
         ColorIndex = LCD__GetColorIndex();
         for (; x0 <= x1; x0++) {
           _SetPixelIndex(pDevice, x0, y, ColorIndex);
; L, [$ ?1 _$ J6 I+ [4 `! Q
         }
       #endif
    }
}
l  画垂直线的函数
/*********************************************************************
*
*       _DrawVLine
*/
static void _DrawVLine  (GUI_DEVICE * pDevice, int x, int y0,  int y1) {
//  LCD_PIXELINDEX ColorIndex;
* _) o, m/ v( h; ~
  if (GUI_pContext->DrawMode & LCD_DRAWMODE_XOR) {
    for (; y0 <= y1; y0++) {
      _XorPixel(pDevice, x, y0);
    }
  } else {
    #if emWin_Optimize
         s_ucRA8875BusyNow = 1;
         LCD_DrawLineV(x, y0, y1, LCD_COLORINDEX);
         s_ucRA8875BusyNow = 0;
     #else
         LCD_PIXELINDEX ColorIndex;
         ColorIndex = LCD__GetColorIndex();
         for (; y0 <= y1; y0++) {
           _SetPixelIndex(pDevice, x, y0, ColorIndex);
         }
     #endif
  }
}
l  矩形填充函数
/*********************************************************************
*
*       _FillRect
*/
static void _FillRect(GUI_DEVICE * pDevice, int x0, int y0, int x1, int y1) {
#if emWin_Optimize
    if (g_ChipID == IC_8875)
     {
         s_ucRA8875BusyNow = 1;
         BTE_SetTarBlock(x0, y0, y1-y0+1, x1-x0+1, 0);/* 设置BTE位置和宽度高度 */
         BTE_SetOperateCode(0x0C);           /* 设定BTE 操作码和光栅运算码  REG[51h] Bit[3:0] = 0Ch */
         RA8875_SetFrontColor(LCD_COLORINDEX);    /* 设置BTE前景色 */
         BTE_Start();                        /* 开启BTE 功能 */
         BTE_Wait();                              /* 等待操作结束 */
         s_ucRA8875BusyNow = 0;
     }
     else
     {
         for (; y0 <= y1; y0++)
         {
              _DrawHLine(pDevice, x0, y0, x1);
         }
     }

, G' G' ?9 z; X9 P5 R; m$ Z1 ?
#else
     for (; y0 <= y1; y0++)
     {
         _DrawHLine(pDevice, x0, y0, x1);
     }
#endif
}
l  绘制16BPP的函数
  1. /*******************************************************************************************************
    3 @2 G6 ]2 ]9 b9 |2 i# p
  2. *, ]/ o" j) d/ \- {! D+ P* I2 e( _
  3. * Draw Bitmap 16 BPP, not optimized7 e. V$ r7 P; V
  4. */& ~2 L4 }+ B8 J
  5. static void _DrawBitLine16BPP(GUI_DEVICE * pDevice, int x, int y, U16 const GUI_UNI_PTR * p, int xsize) {
    % ~. Y; y3 D& n8 A% l
  6. #if emWin_Optimize
    & A" J9 g5 F# K& g( S9 ?( Z
  7. s_ucRA8875BusyNow = 1;2 i: k2 o  ]' p5 ^& E$ x% V4 m* N& I
  8. LCD_DrawHColorLine(x, y, xsize, (uint16_t *)p);. P8 N/ o+ q( D( q3 Z; ]' I; p: f
  9. s_ucRA8875BusyNow = 0;
    0 A  M, ?, q/ F. F
  10. #else  u5 B- C9 G4 h* [0 @- A
  11. for (;xsize > 0; xsize--, x++, p++)
    ; q( x  v) A4 \8 c6 ~5 @- D( Z
  12. {
    4 C6 G+ S3 _2 k9 C0 N- f: P+ F
  13. _SetPixelIndex(pDevice, x, y, *p);% k/ w2 H$ E+ b" _1 w. _
  14. }
    # K) E/ Y, @% R1 v% [" }9 S
  15. #endif, o7 w, H- S" K. z2 C( M0 H
  16. }
复制代码
l  这里要根据实际的情况进行填写,不能填错,要不系统无法启动。
/*********************************************************************
*
*       _GetDevData
*/
static void * _GetDevData(GUI_DEVICE * pDevice, int Index) {
  GUI_USE_PARA(pDevice);
  #if GUI_SUPPORT_MEMDEV
    switch (Index) {
    case LCD_DEVDATA_MEMDEV:
// TBD: Has to be adapted to the right memory device depending on the used color depth!
      return (void *)&GUI_MEMDEV_DEVICE_16;
    }
  #else
    GUI_USE_PARA(Index);
  #endif
  return NULL;
}
    优化好上面四个地方即可。

8 ?" }9 M) Z+ W9 }3 s
baiyongbin2009 回答时间:2015-1-8 18:27:56
2.3.4       系统函数配置

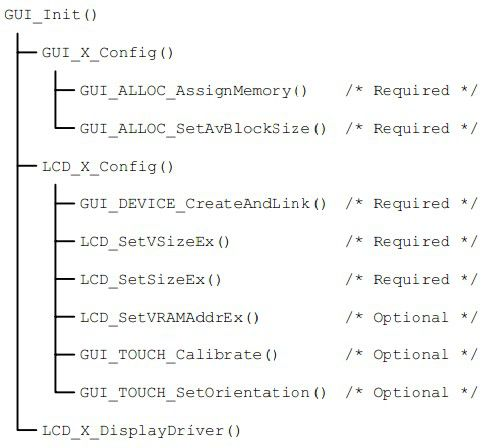

    STemWin的底层驱动做好以后,就可以进行GUI和LCD的配置工作,这个是官方提供的配置流程:
1.    GUI的配置
    主要是配置STemWin所需的动态内存,下面的配置方式支持使用芯片内部存储器也支持使用外部存储器(比如:SRAM,SDRAM),使用外部存储器的话,一定要记得初始化相应器件。
  1. ----------------------------------------------------------------------7 D6 N8 [* ^6 t  C$ g5 s- w
  2. File : GUIConf.c1 J( g# f4 h4 Z' l: l; \
  3. Purpose : Display controller initialization$ E. k. B$ ?, G/ m
  4. ---------------------------END-OF-HEADER------------------------------  N; t; O9 z# `6 s7 e3 v; f4 R
  5. */
    ) i1 O4 S, D" B
  6. #include "GUI.h"
    7 |4 n' W. l: \, Y  f
  7. #include "bsp.h"
    " \" k- @' h( p8 w
  8. & a- M4 K: }2 n% ~3 p3 S* l
  9. /*/ c# M) h3 @9 v# ~) t
  10. *********************************************************************** b+ L/ S! w- {- x3 L
  11. *% ?# B+ U2 B8 s) {8 ~
  12. * Defines% W  s' d$ h1 S0 r% l1 K% o
  13. *4 O, u5 o* j# Z1 P
  14. **********************************************************************
    . D( T0 [  @( K' d
  15. */
    & Z* t* S: o  N  g- F5 J4 \" j
  16. 9 T, Z; E+ R# M5 [+ B9 W2 P( K
  17. /* Define the available number of bytes available for the GUI */' _7 X2 h; N% w  R" d! l+ e
  18. //#define GUI_NUMBYTES (1024*105)% y% ~- R, R$ H  _0 U
  19. #define GUI_NUMBYTES (1024*100): C4 g5 h- ?' f: S" X4 Y
  20. /* Define the average block size */. u* S: B8 _) w7 L+ p% w
  21. #define GUI_BLOCKSIZE 0x80
    1 W$ j  X' O% h) T; c- |" |3 ?
  22. / n( p. h' ]: x' _6 n
  23. /*********************************************************************
    ) c4 x9 R5 R1 E
  24. *
    / e$ m) A3 y/ }6 B! C% B
  25. * GUI_X_Config' x  e" T! m8 i8 l) Y* t2 t
  26. *
      a$ r6 M4 R0 t) q" }, r4 G% _
  27. * Purpose:
    6 Y$ y- R9 s- l
  28. * Called during the initialization process in order to set up the
    # k7 `% Y, Z! d" }
  29. * available memory for the GUI.
    & e  X9 s7 X& ]. t
  30. **********************************************************************
    & Y+ M5 n9 }7 I( Z! K- o6 x
  31. */
    0 }( J( q2 V1 Z& u  t! A8 O
  32. void GUI_X_Config(void)* V& I; M  R5 `
  33. {4 N0 o, M" Z5 ~" \0 Q& A+ g
  34. #if 1 //使用芯片内部内存# ~: \- y, b+ V0 k! P- R0 l# P
  35. /* 32 bit aligned memory area */% D) P1 e" @! k# I7 ?7 d
  36. static U32 aMemory[GUI_NUMBYTES / 4];
    5 E9 r0 p' C1 W9 |
  37. 7 O/ C% i) S4 `5 M' E
  38. /* Assign memory to emWin */$ X* X# \0 W; C
  39. GUI_ALLOC_AssignMemory(aMemory, GUI_NUMBYTES);7 F- q, ?" u/ W! |
  40. GUI_ALLOC_SetAvBlockSize(GUI_BLOCKSIZE);, ]% d- D, a$ }6 {; G; d  {  p
  41. #else//使用外部内存; s+ `' N7 e5 O! ~, Y0 ]; c+ c
  42. static U32 *aMemory;! \% v$ ~/ N3 i
  43. aMemory = (U32 *)EXT_SRAM_ADDR;
    / @) j9 I1 k, v$ q
  44. /* Assign memory to emWin */3 i" ]3 c( y( O0 c) x& O1 h
  45. GUI_ALLOC_AssignMemory(aMemory, GUI_NUMBYTES);# C" k; r; }# {% M5 {
  46. GUI_ALLOC_SetAvBlockSize(GUI_BLOCKSIZE);
    4 u( W  k8 ]$ t  e2 M
  47. #endif* G# ^7 w6 G) G: }
  48. }
复制代码
2.    LCD的配置
    LCD的配置按照上面官方提供的驱动流程执行即可,下面是详细的代码。
  1. /*& {' |3 m% v! R" y
  2. ****************************************************************************
    9 l9 D6 F, Q8 j( Y2 i& e7 Y
  3. *4 Q% }8 {0 b3 `2 e( l
  4. * LCD_X_Config6 J5 x( @4 g8 X0 X6 u
  5. *) {# D4 D7 a+ J
  6. * Purpose:
    ; X0 c1 B; }: b0 @# a" O
  7. * Called during the initialization process in order to set up the! p: g# Z7 |& t4 U
  8. * display driver configuration.7 j& t0 N- Z6 k
  9. *
    5 \! p6 k) f7 J
  10. **************************************************************************** . L9 y8 W- C, Z# R& Y
  11. */3 a7 h8 s2 G: M/ @- X
  12. void LCD_X_Config(void); X0 U/ c7 X& C: O! e
  13. {) T/ _7 K7 v" \) P+ F' i. U! c# `* ^
  14. /* 读取EEPROM中的参数 */ 8 @! @5 y* m2 h' U
  15. ee_ReadBytes((uint8_t *)&g_tTPSL, 1024, sizeof(g_tTPSL));/ Q* W+ Z1 h+ v/ j2 A
  16. . `: V2 j3 t+ z( U
  17. /* Set display driver and color conversion for 1st layer */
    3 T4 Y8 b7 r# s" C# o; p4 x
  18. GUI_DEVICE_CreateAndLink(DISPLAY_DRIVER, COLOR_CONVERSION, 0, 0);
    6 D0 v4 {; A& B. M2 y

  19. % p4 [: p" L5 o; c% ?' i7 r
  20. if (g_ChipID == IC_8875)
    : ~5 J( L: X( a$ ?2 I
  21. {2 M2 n& i9 X, C) T/ \
  22. if (g_ucGPIX == 1) /* GPIX = 1 4.3 480x272 */4 e. J2 Z4 ~1 D0 A! a0 o) g- u  c
  23. {5 |' H. c9 O4 f* X' w
  24. /* Display driver configuration */2 g* j1 V! ]; E/ s! s- |$ l5 c5 s1 r
  25. LCD_SetSizeEx (0, 480, 272);
    , r' \4 p' E5 T/ Y4 i, ~# B! r! ^, n
  26. LCD_SetVSizeEx (0, 480, 272);9 z2 ~9 l( x  X4 ~  q# \, H

  27. . D. C2 p; I4 v; |9 w; H
  28. /* Touch calibration */1 Q+ w2 R+ Z' B/ W
  29. GUI_TOUCH_Calibrate(GUI_COORD_X, 0, 479, g_tTPSL.usAdcX1, g_tTPSL.usAdcX2);' C" ?' t, m! n: h# O0 V/ z% \
  30. GUI_TOUCH_Calibrate(GUI_COORD_Y, 0, 271, g_tTPSL.usAdcY1, g_tTPSL.usAdcY2);
    $ A9 q9 o/ x# g) l  R

  31. / M# A1 ?6 s# T) Y# [6 i
  32. /* 查看是否需要切换X,Y*/
    - d; ?6 Y3 w$ z, Q, \! C3 W0 ?
  33. if(g_tTPSL.XYChange == 1)
    ( k3 D* S% C. c, u6 r
  34. {
    ( W- g- z% _4 X4 r0 E
  35. GUI_TOUCH_SetOrientation(GUI_SWAP_XY);. c  ~! f* j% w: f& V! i3 A. r
  36. }7 y2 a: H/ E/ [" k4 p4 V- j
  37. }
    * G* u* u) u6 S9 |$ [) ^
  38. else /* GPIX = 0 7 800*480 */
    . k! g2 r. H2 O( M, \2 D  b3 Z# V
  39. {3 ]. a: d- h' b
  40. /* Display driver configuration */
    , k& M2 Y4 F0 Q0 Y3 o4 V
  41. LCD_SetSizeEx (0, XSIZE_PHYS, YSIZE_PHYS);
    2 g' m/ j, b0 Z6 D' o# @7 b
  42. LCD_SetVSizeEx (0, VXSIZE_PHYS, VYSIZE_PHYS);
    6 q% U- S! b6 w' \
  43. + H1 \, ~" J3 u+ ~4 e  L
  44. GUI_TOUCH_Calibrate(GUI_COORD_X, 0, XSIZE_PHYS - 1, g_tTPSL.usAdcX1, g_tTPSL.usAdcX2);
    : u- ?. F) D$ p* d0 [5 z
  45. GUI_TOUCH_Calibrate(GUI_COORD_Y, 0, YSIZE_PHYS - 1, g_tTPSL.usAdcY1, g_tTPSL.usAdcY2); 7 H8 a$ P2 Y1 `( p( P" {( J2 r

  46. ( }; Q+ p" n3 S
  47. /* 查看是否需要切换X,Y*/0 O# p* f2 y1 C5 K# g- S0 W, ^8 [3 _0 ?
  48. if(g_tTPSL.XYChange == 1)
    , _0 ~5 i2 P8 N% U1 ]
  49. {
    6 L, n- f/ _, k2 b* @) u
  50. GUI_TOUCH_SetOrientation(GUI_SWAP_XY);& s; j( Y. p  t
  51. }
    , l) j) C; f: ~( u! Q- |- ?( o! R& x
  52. }
    / Y* Y% Q/ N6 o% E8 Z
  53. }4 y7 J3 h" ?& l$ C& I( O& F& L
  54. else" Y/ y$ j- s4 S  ?- x
  55. {
    # c9 I0 _! u2 ]9 I& d7 j# A0 T8 d
  56. LCD_SetSizeEx (0, 400, 240);
    ; T$ w' _) f! L
  57. LCD_SetVSizeEx (0, 400, 240);
    - Y4 |# R" F5 {9 \; a" A1 u7 J

  58. ' `8 q, c% j* g  \3 o' z4 B
  59. /* Touch calibration */
    ! e. u% j) G+ D3 x# M
  60. GUI_TOUCH_Calibrate(GUI_COORD_X, 0, 399, 300, 3600);
    ( A4 H3 N1 S" K1 Y& ?1 a
  61. GUI_TOUCH_Calibrate(GUI_COORD_Y, 0, 239, 273, 3671);
    : A* T4 u* s5 n/ A% l+ c
  62. }
    ) S. @' ]/ \  Z& ?' J

  63. 0 k% [$ E; B  {
  64. }
复制代码

3 }& {* Q8 v5 D7 C) r# D! j
baiyongbin2009 回答时间:2015-1-8 18:30:51
2.4  STemWin带RTOS的移植
    带系统和不带系统的区别就是添加一个驱动文件并添加RTOS相关文件即可,STemWin软件包里面提供了一个FreeRTOS的驱动文件,而MDK安装目录里面提供了好几款RTOS的驱动。所在路径如下:
        MDK4.73安装目录:C:\Keil4.73\ARM\Segger\emWin\Sample\GUI_X
        STemWin软件包:STemWin_Library_V1.1.2\Libraries\STemWinLibrary522\OS

    用户更具自己使用的OS,并添加此驱动即可,下面是FreeRTOS的工程目录。
2.5  总结
    整体来说,STemWin的移植不难,难的是底层驱动的优化,如何让它工作在最佳性能状态。这里有三个DEMO演示视频(分别是3.0寸,4.3寸和7寸的视频)供大家欣赏下:http://bbs.armfly.com/read.php?tid=1545。

) Q6 T. M4 D: b% q
默默前行 回答时间:2015-1-8 18:32:52
感谢楼主分享。
moyanming2013 回答时间:2015-1-8 19:51:43
有没有STM32F429DIS的移植??谢谢!
那片清茶 回答时间:2015-1-8 20:05:48
楼主什么时候出数字信号的例程啊。。
zhous 回答时间:2015-1-8 20:11:28
点赞啊!!!
baiyongbin2009 回答时间:2015-1-8 20:12:02
moyanming2013 发表于 2015-1-8 19:51. U. Y# z& G% C
有没有STM32F429DIS的移植??谢谢!
6 |# x$ q5 x( w5 \( ?
移植详解,是官方移植好的:http://bbs.armfly.com/read.php?tid=1958
baiyongbin2009 回答时间:2015-1-8 20:12:38
那片清茶 发表于 2015-1-8 20:05" \3 h- K# Z7 M1 D8 E
楼主什么时候出数字信号的例程啊。。
$ T/ U" k# e- E- P6 [9 n
很快了,这几天正在赶工,这个月15号前就发布。
moyanming2013 回答时间:2015-1-8 20:14:48
baiyongbin2009 发表于 2015-1-8 20:12
8 y& _8 b+ l$ W3 _3 J4 n- Z移植详解,是官方移植好的:http://bbs.armfly.com/read.php?tid=1958
5 k% d1 }0 q5 o) D7 W1 _
太好了,LZ有没有429或439的板子出?
boyubeiyu 回答时间:2015-1-8 20:21:21
安富莱的资料一向很给力
那片清茶 回答时间:2015-1-8 20:57:17
baiyongbin2009 发表于 2015-1-8 20:12. ?/ M% p& N* Q* W; k2 J& k- B
很快了,这几天正在赶工,这个月15号前就发布。

& S  }9 B+ z! E6 p* d/ P8 I有没有图像处理的例程,也可以共享出来。
baiyongbin2009 回答时间:2015-1-8 23:13:46
moyanming2013 发表于 2015-1-8 20:149 V3 {7 |4 r3 R/ S
太好了,LZ有没有429或439的板子出?

$ Z( ]+ y% D. |# C* B* t; H这个得春节后了。
12下一页
关于
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
人形机器人运动控制、感知与智能配电
半导体创新技术与应用方向
EE架构与软件定义汽车
12V/48V 汽车智能配电(SPD)
区域控制单元(ZCU)与分区架构
关注我们
st-img 微信公众号
st-img 手机版
