【安富莱STemWin教程】第8章 2-D图形库之基本绘图

[复制链接]
baiyongbin2009 发布时间:2015-1-12 11:05
本帖最后由 baiyongbin2009 于 2015-1-12 11:08 编辑
/ f# w: o: @. s) y, s1 p$ x, ^/ W( G' q# d& i9 ^# s/ r& h
特别说明:完整STemWin的1-60期教程和配套实例下载地址:链接
第8章      2-D图形库之基本绘图

) C7 Z, Z* \' l- P0 B
    本期主要讲解2-D图形库的基本绘图方法。这些图形库是基于快速高效的算法。当前,只有GUI_DrawArc()函数需要浮点计算,这些函数用PC端的emWin模拟器练习就行,不需要在开发板上面做,太麻烦。
    基本绘制例程可以在显示器中的任意位置绘制单个点、水平线和垂直线以及图形。所有可用的绘制模式均能使用。由于大多数应用程序会频繁调用这些例程,因此对它们的速度尽可能进行了优化。例如,水平线和垂直线函数不需要使用单点例程。
    8. 1  画笔大小
    8. 2  基本绘制
    8. 3  Alpha混合
    8. 5  实验总结

# v1 @8 ^2 m+ ]
8.1  画笔大小
        GUI_GetPenSize()  返回当前的画笔大小 (像素)。
        GUI_SetPenSize()    设置画笔大小 (像素)。
    画笔大小决定以下矢量绘制操作的厚度:
l  GUI_DrawPoint()
l  GUI_DrawLine()
l  GUI_DrawLineRel()
l  GUI_DrawLineTo()
l  GUI_DrawPolyLine()
l  GUI_DrawPolygon()
l  GUI_DrawEllipse()
l  GUI_DrawArc()
    这里要切记画笔大小只支持上面的几个2D绘图函数,有些是不支持的,下面以GUI_DrawLine()举一个例子,这个例子直接复制到STemWin模拟器下面就可以跑的,主要是画三条不同粗细的直线。
  1. #include "GUI.h"
    , E' Y1 z1 R# i$ f9 G" t
  2. , O3 {+ Z/ e- c: e* T
  3. void MainTask(void) {
    * v! `  k: B4 h( l7 _7 G0 |8 X) W
  4.     GUI_Init();     k- x; p& y4 k) k0 |
  5.     GUI_SetBkColor(GUI_BLACK);  /* 设置背景颜色 */
    + ]  F! o% z* R. E3 a( l' I
  6.     GUI_Clear();                /* 这里只要清屏了,上面设置背景颜色才能起到作用 */   - R" Z& v0 P! @, n- T# D- M
  7.     GUI_CURSOR_Show();          /* 显示游标       */! T( v2 j1 `  }# E, F. ^
  8.     GUI_SetColor(GUI_RED);      /* 设置画笔颜色   */   ; i8 V, S, o9 ^2 S4 `7 J
  9.     GUI_SetPenSize(1);          /* 设置画笔大小   */5 L2 @# i4 W( X& v
  10.     GUI_DrawLine(0,             /* X起始位置      */
    - z1 F% p. {- q- Z( g/ c( f
  11.                  10,            /* Y起始位置      */
    ) e# j* d) C1 T  T1 Q! Q/ f
  12.                  200,           /* X结束位置      */
    " N( u0 j: D& u7 }  i) D, d  n, s
  13.                  10);           /* Y结束位置      */
    2 y' N2 M& M- O( t0 i% [' g
  14.     GUI_SetPenSize(4);
    6 ^# M; s5 n) R: B, _. y1 x
  15.     GUI_DrawLine(0, 100, 200, 100);* l  b* Q( @' D0 a( Z) H" h
  16.     GUI_SetPenSize(8);
    : z5 K8 Z3 z/ r! F4 ^
  17.     GUI_DrawLine(0, 200, 200, 200);1 C" p* `4 {+ V5 w
  18.     while(1)   " f! u0 x5 A% n4 [9 J7 n# l
  19.     {
    1 I' O3 C0 x) t
  20.         GUI_Delay(100);   0 v: v9 H( {5 @7 c" @( h- J& _* T. p
  21.     }3 r& M; f% q( ?/ h: a8 X; E
  22. }
复制代码
实际显示效果如下:
( l) a% w" E, j9 T1 ~
8.2  基本绘制

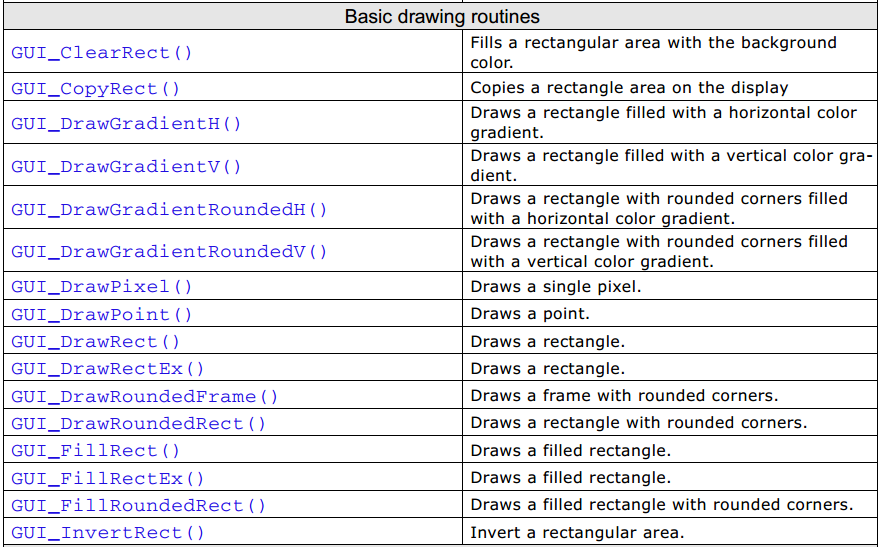

    STemWin支持的2D基本绘图函数有如下的几个,我这里就不跟大家一一举例了,举几个典型的函数用法:

2 I/ l* s: I0 k7 {, N, s
     下面这个例程主要用到以下几个函数
        GUI_DrawGradientRoundedH()      绘制用水平颜色梯度填充的圆角矩形。
        GUI_DrawRectEx()                          在当前窗口中的指定位置绘制矩形。
        GUI_DrawRoundedFrame()            在当前窗口中的指定位置绘制指定宽度的圆角框。
        GUI_FillRoundedRect()                   在当前窗口中的指定位置绘制填充的圆角矩形。
     在模拟器上演示例子如下:
  1. #include "GUI.h"
    9 q5 K  y6 ?6 Z5 k* P7 S

  2. # O& X; ^" y/ k3 k5 c/ d7 m8 i. S
  3. void MainTask(void): [! o  j* a" _  F7 ~) g+ k
  4. {
    5 N9 O0 F+ [+ D( X" n9 U; M
  5.     GUI_RECT Rect = { 120, /* Upper left X-position. */: @+ [8 G" F2 a
  6.                       0,   /* Upper left Y-position. */" X! ]4 T! p6 p. v) _3 g
  7.                       219, /* Lower right X-position. */
    ( Y2 R  k, Z: l- B6 c( v5 W
  8.                       99}; /* Lower right Y-position. */
    , I% L5 w8 K& _- p- h9 W1 l* b
  9.     GUI_Init();$ A4 c! c  z2 I  Q! B
  10.     GUI_SetBkColor(GUI_BLACK);  /* 设置背景颜色 */
    ( |0 ], I3 k1 S# R, {
  11.     GUI_Clear();                /* 这里只要清屏了,上面设置背景颜色才能起到作用 */
    ; T, W& h4 Z: a' C& f3 g
  12.     GUI_CURSOR_Show();          /* 显示游标 */
    , H5 }" f# `6 L$ _8 r
  13.     GUI_SetColor(GUI_RED);! B# b8 |4 E$ @% C
  14.     GUI_DrawGradientRoundedH(0, 0, 99, 99, 25, 0x0000FF, 0x00FFFF);
    , |/ {- W* M# Q# _" E& ~( X
  15.     GUI_DrawRectEx(&Rect);  N6 m- @, V: D. P. M9 f! j3 @
  16.     GUI_DrawRoundedFrame(0, 110, 99, 210, 20, 10);3 ?/ {0 E  i& L9 M, d" x
  17.     GUI_FillRoundedRect( 120, 110, 219, 210, 20);4 L* N+ }, ~' i
  18.     while(1)
    2 l( T& u# C4 @! u
  19.     {4 q! c* S( y- k1 u7 y  ~1 m
  20.         GUI_Delay(100);
    8 f# d' H6 D* Z- i4 e
  21.     }5 z8 A. q1 P  j. n
  22. }
复制代码
实际显示效果如下:

/ B5 @9 l1 c5 Y

! O  W. w+ P1 c/ D/ ]. U
赞 收藏 评论3 发布时间:2015-1-12 11:05

举报

3个回答
baiyongbin2009 回答时间:2015-1-12 11:10:56
8.3  Alpha混合
    Alpha混合是个非常好的功能,有了这个绘制出来的界面才能更加的华丽,下面详细的介绍一下。Alpha混合是一种合并前景图像与背景来创建半透明效果的方法。Alpha值决定可见的像素数以及背景透露的像素数。
颜色信息
    STemWin内部适用于32位的颜色信息:
l  0-7位:红色
l  8-15位:绿色
l  16-23位:蓝色
l  24-31位:Alpha信息
    Alpha值为0表示不透明,值为255表示完全透明。
工作原理
    Alpha混合完全自动执行。唯一需要做的就是使用GUI_EnableAlpha()启用Alpha混合。在此,8位以上的颜色信息将作为Alpha值管理。下面举一个例子
  1. #include "GUI.h"9 P& S# G3 G9 c' H( d

  2. 4 Z5 v0 b5 O: a' \) m! w! t
  3. void MainTask(void)
    - U( O7 M: n  Y
  4. {4 }9 k0 K0 d1 @9 c3 y; b* Q- P4 V5 S
  5.     GUI_Init();
    9 @. d! i. Z; }. W% P
  6.     GUI_EnableAlpha(1);          /* 启用或禁用自动Alpha混合 */
    6 |# j' U5 G5 c
  7.     GUI_SetBkColor(GUI_WHITE);   /* 设置背景颜色 */
    & [0 i, A4 J7 [5 a1 c$ ?
  8.     GUI_Clear();                 /* 这里只要清屏了,上面设置背景颜色才能起到作用 */
    % z6 O2 s1 u& `- T* z
  9.     GUI_SetColor(GUI_BLACK);     /* 设置字体显示颜色 */   % y) D4 ]( G1 z/ R' @
  10.     GUI_DispStringHCenterAt("Alphablending", 45, 41);% e. i( v3 |( G& O. P  E( w% X/ u
  11.      /* 显示带alpha效果的填充矩形 */+ C7 d. M8 ^! A4 z0 m5 B
  12.     GUI_SetColor((0x40uL << 24) | GUI_RED);
    4 `- w  i5 v. X$ i" H& j) |
  13.     GUI_FillRect(0, 0, 49, 49);9 R9 u& H- I1 w, k' ]
  14.     GUI_SetColor((0x80uL << 24) | GUI_GREEN);
    + y5 g  v/ l( @) q1 g7 N
  15.     GUI_FillRect(20, 20, 69, 69);
    ; I; X2 H% i3 w. S5 j& \+ z. I1 A7 X
  16.     GUI_SetColor((0xC0uL << 24) | GUI_BLUE);   : r  k7 {9 S- {9 o
  17.     GUI_FillRect(40, 40, 89, 89);1 `: o6 o# j5 R  T! B& K9 q
  18.     while(1)   , Z, e9 w5 e  s+ U9 @+ k, b+ I6 V
  19.     {- m- j6 G+ }  V: r! N$ Z: P0 I
  20.         GUI_Delay(100);  ) @( r( n! y6 d  \' }
  21.      }
    / N1 ]# [' ?; F1 k1 Y. b$ J, z
  22. }
复制代码
实际显示效果如下:

. v* v$ ]+ H1 r; h
    说一下这个函数GUI_SetAlpha(),这个函数基本处于弃用的状态,主要以上面说的那个函数为主。该函数设置用于所有后续绘制操作的Alpha值。参数Alpha值为0表示不透明(禁用Alpha混合),值为255表示完全透明 (不可见)。请注意,软件Alpha混合会增加CPU负荷。此外,强烈建议在绘制操作完成后,将Alpha值设回默认值。下面针对这个函数举一个例子。
  1. GUI_CONST_STORAGE GUI_BITMAP bmarmfly = {
    ( o: M# P! D% G$ K: ]8 k
  2.   198, // xSize
    ; v/ I  h+ J0 }& \* K" L  P
  3.   80, // ySize
    5 M$ T1 `) x2 W" X4 e; T2 z' S" k
  4.   792, // BytesPerLine
    2 K6 K1 r& v) Q+ c
  5.   32, // BitsPerPixel  y* V5 F. G# S* O5 a& S
  6.   (unsigned char *)_acarmfly,  // Pointer to picture data
    ! @7 A' J2 M$ I) t5 \% f# x& O
  7.   NULL,  // Pointer to palette4 `* y2 S$ ~2 y" V2 O
  8.   GUI_DRAW_BMP8888% j- A) k; Q' l& v# I5 [% C& p
  9. };
    5 g8 [, M( B0 |2 E' C0 F% X
  10. 3 `$ y! Z* G0 G6 R+ ~
  11. void MainTask(void)" O3 C2 D- o8 t8 [7 m. i8 {& }
  12. {& H8 n. M8 _5 Q6 Y! `7 D0 `
  13.      int i;
    * T4 \# G, B- r2 c& o/ E
  14.
    8 j: u& D$ S9 G9 s. d* V3 s
  15.      GUI_Init();
    0 @8 L4 I! _* K" E+ `1 `
  16. //   GUI_EnableAlpha(1);         /* 启用或禁用自动Alpha混合 */
    8 I: s' d$ h; R$ C7 R

  17. ) V7 d- n% U  O: e+ q
  18.      /* 绘制蓝色填充的圆圈 *// P) _2 Q& z: j! ^& ]6 U1 [4 x
  19.      GUI_SetColor(GUI_BLUE);# Q- k- c, c6 g) E2 u! h4 N7 t6 n
  20.      GUI_FillCircle(100, 50, 49);1 ?- R: O+ Q# R

  21. $ s: _  O  z; ?# v& q7 \  \
  22.      GUI_SetColor(GUI_YELLOW);9 p0 W: p5 F  b8 t
  23.      for (i = 0; i < 100; i++)
    * a9 s- G7 ?3 \& s" X. I
  24.      {
    " h; T+ f2 a" @4 v7 m
  25.          U8 Alpha;
    " ^3 A9 {: J& i# X  J- K" ?  G, }
  26.          Alpha = (i * 255 / 100);
    " V6 c4 t3 u+ F2 J4 @" q3 W
  27.          GUI_SetAlpha(Alpha);
    " r5 s% I' p# X% m! Q
  28.          GUI_DrawHLine(i, 100 - i, 100 + i);, R+ s# s7 F7 R% V; T
  29.      }
    " F7 S9 |$ m$ w3 v; ^' \
  30. 2 Q" D: k& K6 Q  m+ n$ u
  31.      GUI_SetAlpha(0x80);
    7 d, l4 x6 v4 U4 D/ X; }
  32.      GUI_DrawBitmap(&bmarmfly, 30, 30);
    : W; h8 t8 J5 @' o0 p1 y4 }3 E* ^
  33.      GUI_SetColor(GUI_MAGENTA);
    / Q0 \3 j- I. j
  34.      GUI_SetFont(&GUI_Font24B_ASCII);
    8 |' ?9 u0 D1 k/ f" m4 Q
  35.      GUI_SetTextMode(GUI_TM_TRANS);" J" R1 ]- r8 E' e) X
  36.      GUI_DispStringHCenterAt("Alphablending", 100, 3);# \% N3 _7 H7 e# k$ Q! g- D
  37.      GUI_SetAlpha(0); /* Set back to default (opaque) */& ^" O# s# U6 _6 L& n3 [* Q
  38.     $ K: S  t) w6 Z/ z$ F
  39.      while(1)
    , _/ H+ {* n" k- }$ d
  40.      {" N3 t; r9 y+ X3 c
  41.          GUI_Delay(100);
      g2 ~; n- C! o* K0 S
  42.      }) D8 x, N3 [; I. P0 C- b
  43. }
复制代码
实际显示效果如下:

. ~. G1 T  L) q( Z% E! `1 @
    有这个例子涉及到大量的图片数据,完整的运行例子在本期教程配套的里面有。
    关于alpha函数还有如下两个函数
         GUI_SetUserAlpha()            设置其他值以用于计算要使用的实际Alpha值。
         GUI_RestoreUserAlpha()    恢复用户Alpha混合之前的状态。保存在所指向的结构中。
    看函数说明不好看懂,下面也举一个例子
  1. #include "GUI.h"
    + Q( F4 _  B) t; L4 L
  2. 7 ^( ~. ]5 P6 Z, H3 v$ Q
  3. void MainTask(void)
    . t% v7 N) F& t+ P
  4. {
    ) X1 e9 D0 F4 b' Q8 `
  5.     GUI_ALPHA_STATE AlphaState;! Z/ Q4 w' X) a, G" f# v" _
  6.     GUI_Init();
    " Y' a9 Z3 D- Y. l6 Q/ H$ C. g2 f" i
  7.     GUI_EnableAlpha(1);
    % y/ |+ @6 u4 E$ m8 o4 N/ p, X/ z# a
  8.     GUI_SetBkColor(GUI_WHITE);
      V- _( u+ \8 s0 E0 Y$ E# B
  9.     GUI_Clear();
    0 T5 B8 k" P2 }$ j6 h9 |, b
  10.     GUI_SetColor(GUI_BLACK);   : E% c9 B  B' F; a1 O
  11.     GUI_DispStringHCenterAt("Alphablending", 45, 41);   6 m. Q2 A7 t* l  }+ _: j
  12.     GUI_SetUserAlpha(&AlphaState, 0xC0);  ; T( t5 s$ f( A0 w! R) a5 T
  13.     GUI_SetColor(GUI_RED);   ; ?7 @4 n6 u# x3 M2 n. E
  14.     GUI_FillRect(0, 0, 49, 49);
    1 ~: h0 A5 W) w$ Q9 ?8 E
  15.     GUI_SetColor(GUI_GREEN);
    0 G( h  I* q5 K4 S2 v0 m' s
  16.     GUI_FillRect(20, 20, 69, 69);   0 R( U& ^3 i( L$ W
  17.     GUI_SetColor(GUI_BLUE);  ( }3 B7 k/ y1 K7 C: D
  18.     GUI_FillRect(40, 40, 89, 89);   + F9 ]; h8 X/ b* ?
  19.     GUI_RestoreUserAlpha(&AlphaState);      $ D4 V6 Y8 F, {5 i3 S( q9 ~* }
  20.     while(1)
    7 A6 ~9 O3 M1 w3 `9 h5 s# w1 ?
  21.     {       2 s* V5 g4 e  ^. C2 {2 O
  22.         GUI_Delay(100);
    2 ^  @: c7 g  S$ K; ^
  23.     }
    $ u( V# W  M  g+ T7 C9 f$ x& j
  24. }
复制代码
实际显示效果如下:
$ G& Q: D- w4 |8 u4 [% y; b

+ `- ]! T$ y% \2 s+ r" N5 P
8.4  实验总结
     这些基本的2-D绘图函数很重要,特别是Alpha函数,绚丽的界面设计就靠这些函数了。

' ~7 d7 @/ G+ w5 |4 X3 r
决策者 回答时间:2015-1-12 11:25:32
谢谢分享
qianfan 回答时间:2015-1-12 11:51:50
好帖。。。。。。。。
