成功移植STM32 Nucleo到Arduino

[复制链接]
qianfan 发布时间:2015-1-13 13:35
本帖最后由 QianFan 于 2015-1-16 21:56 编辑 9 r3 U" T& r% `3 I( L

2 Q1 O% |' Q- P1 _' @- M今天成功的移植了F072 Nucleo到Arduino,特发帖嘚瑟一下。请看大图:
8 ]  w# y  s( e* F6 ^

  W; |- b5 }5 |! {: A目前的功能还是很简单,只是简单的实现了Arduino控制IO接口的函数。实现了下面的几条函数digitalWrite,digitalRead,pinMode,另外,为了方便大家使用,我在Arduino的基础上增加了一个函数toggleDigital,用于翻转IO接口。! X9 N% ?/ D6 H) S8 y( z& n

# J& Q# Z4 g5 D1 M" M! b7 ?
- s) Z# Y2 c- K+ M
程序在开始的时候使能了systick,配置成为1ms中断一次。这样,我们就能够使用delay就行延时了。8 l5 A4 D0 ]6 }$ m% {) V
( c3 l# e5 G/ O; x
$ A$ C3 P2 }: s# W: c2 R
代码使用arm gcc进行编译。在整个移植的过程中,最重要的就是Arduino中platforms.txt文件的编写。这个文件的作用最大了,类似于gcc中的makefile。这个文件关系到函数是如何编译的,生成什么样的文件(hex or bin)使用什么下载工具,下载工具的命令行是什么。由于Nucleo板子上面自带ST-LINK,所以当然是使用ST-LINK下载。但是似乎是现在移植的一个难题,因为Arduino在进行下载的时候,是需要确定你的串口是存在的。似乎所有的Arduino都是使用串口进行下载。所以,如果没有串口的话,是无法下载的。幸好我们的Nucleo板子上是有一个串口的,用这个串口可以临时的欺骗一下Arduino,但也不是长久之计。我们正在寻找一个解决方案。看能不能很好的解决这一个下载问题。
4 ~( }" x$ p  e/ o$ P8 P8 o9 ^' |9 `9 }
- R9 H) ?( @5 t- G* p3 `# K3 g
不知道大家对Arduino的感觉如何,前几天我发起了一个帖子,询问大家对Arduino的看法,感觉大家还是对这个东西不是很感兴趣。

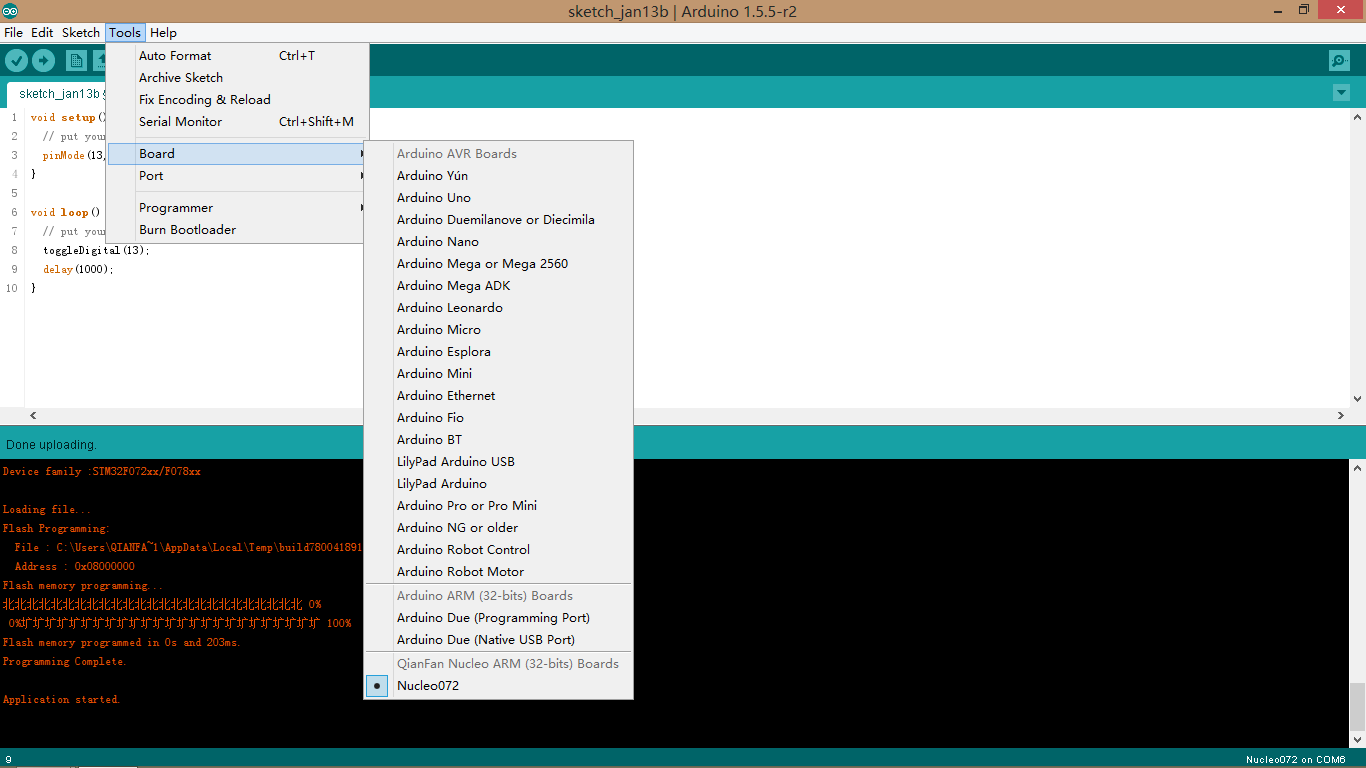

1 t( c  F, s/ {, [2 W* K; V好了,不多少了,大家还是看图说话吧。过几天之后,完善一下代码,作为一个附件上传上来供大家评测。如果大家感兴趣的话,会写一系列的教程贴,供大家从0开始移植Arduino。

digital

digital
- Q0 E7 J: Y% T3 z8 R3 O) N
6 w; u* m) N" \% Z! \' G

4 R- h2 I$ z/ ?8 y+ |% f1 A                                                              [Arduino移植第二幕:成功移植Serial ]# L$ [9 f- ?/ D
Nucleo中有四个串口,所以这次移植Serial的时候,将这四个串口都写进去了,分别是Serial,Serial2,Serial3,Serial4,直接发送,中断接收。测试之后,四个串口均可用。比较欣喜的是Nucleo自带了USB转串口,很方便我们使用。2 L4 f* I1 g$ P) X0 M" r* V+ i
下面是4个串口的引脚:
3 \2 b7 z5 n4 h$ QPA0<-->USART4_TX       PA1<-->USART4_RX, m* I: H' h9 {% W+ a
PA2<-->USART2_TX       PA3<-->USART2_RX7 V: H! a' v) @' o, a& J
PA9<-->USART1_TX       PA10<->USART1_RX
- m2 x# ~9 b; B) S" l8 D/ s9 ^" {9 E5 gPC10<->USART3_TX       PC11<->USART3_RX
, K; g+ k* m! ~, R( e8 D
) |$ v& E0 _1 I! n2 S
8 d5 N. L' g/ k# o1 q

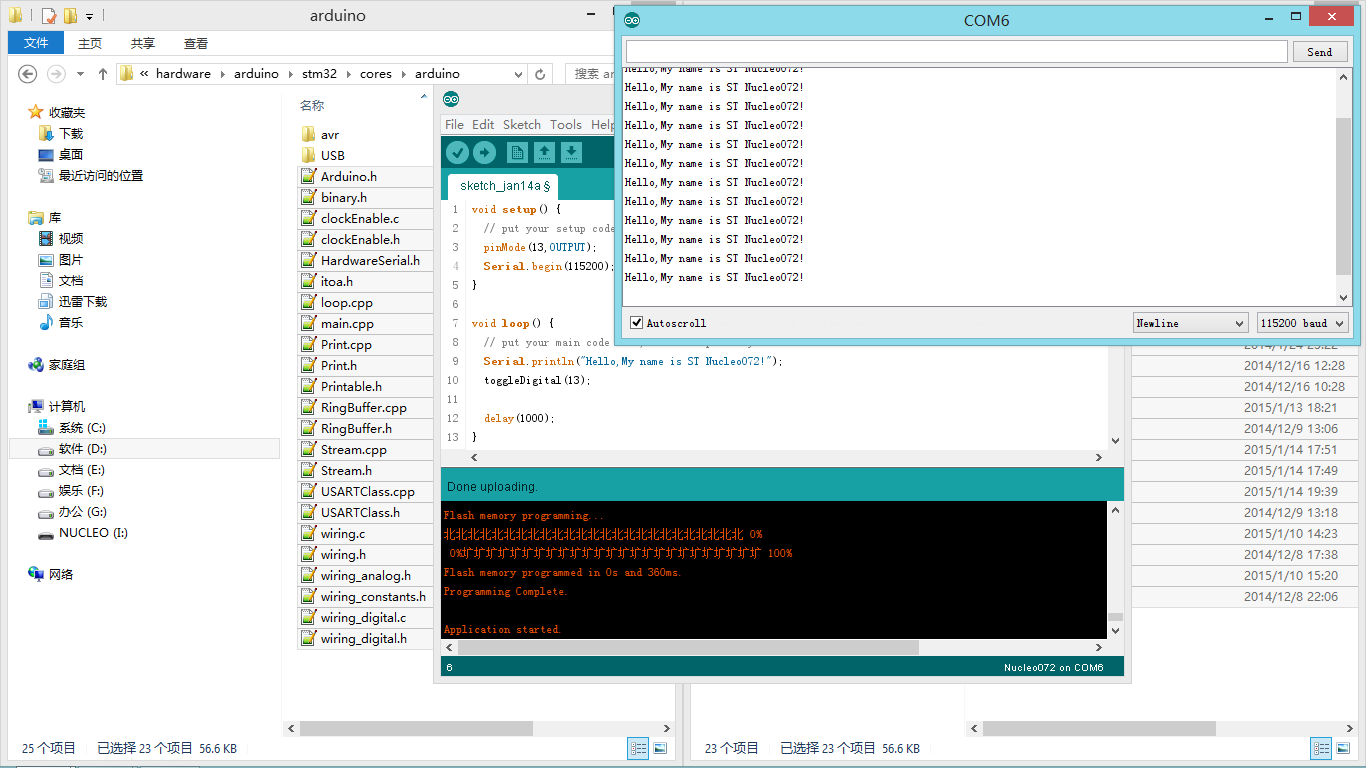

下面是截图:9 }. L# Y3 [" r+ T: f0 K

$ n* g6 U8 [* d$ [4 i7 d
- z9 J/ `3 o; ^' `' w

Serial。

Serial。

! N: Y; \  c! U) x. H) d$ M- F
! R  j9 P. ?- g. z4 u" E
# h0 s% Q  @7 Y; l                                                      【Arduino移植第三幕:成功移植AD转换部分】
( {( N6 C. p% m6 i今晚成功移植analogRead这个函数,能够通过内置的AD读取端口的电平值。不过操作流程和arduino原生的有点出入。如果使用Arduino原生的,貌似是不需要设置IO端口的状态。但是我移植的需要提前将IO端口设置成为ANALOG状态。3 b' x- }; N) D# }

  O4 N: d2 E1 V5 }$ c9 [  r8 V+ H在移植的时候也好好地想过这个事情。其实移植的时候完全可以根据Arduino的操作流程来处理。只要在每次analogRead的时候都设置一次IO接口的状态为模拟就行,但是这样毕竟做了很多无用功。特别是当你在一个循环中连续读取模拟口的电平值的时候,每次都设置一个确实是一种浪费。因此我没有这样做。只是在程序开始的地方,我的建议是在setup中设置你需要读取的引脚是ANALOG(使用pinMode函数,在Arduino原生的基础上增加了ANALOG这一状态)。
0 M' ^+ ?; ^. l* M  d7 Y# V+ P% N) X0 B- z% q+ T- L

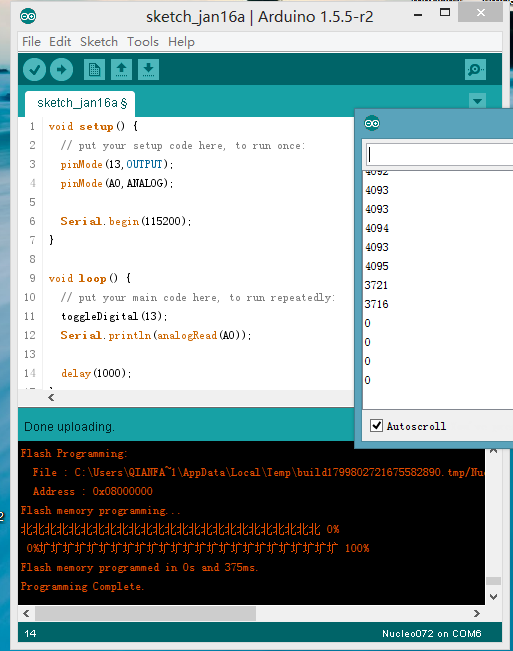

下面是我的一张截图。将AD转换通道的数据读入,并且通过串口Serial进行发送。串口监视器中的数据一开始是接在3.3V上面,然后我把线拔下来,悬空了一会,然后把线放到了GND上数据的变化。请看图。
5 k, x) e0 A* N9 g

analogRead

analogRead
! \- R. g, V# Q( a" R

  {. B% Y1 s4 b0 W" F
赞 收藏 3 评论39 发布时间:2015-1-13 13:35

举报

39个回答
qianfan 回答时间:2015-1-14 20:06:12
shaoziyang 发表于 2015-1-13 21:11! y7 ]/ n# M/ g* Y
支持楼主,等待可用的版本。
, c8 U: h7 t' v2 B; w
现在就我的一台电脑,不知道在其他的电脑上能不能行。因为我的编译器是安装版的,我直接将安装版安装后的exe程序拷贝到Arduino中,不知道换成其他的电脑行不行。
9 v, w7 M* s# n现在还缺少电脑做测试。等在其他的电脑上面测试通过之后,就会上传可用的版本。. G% g2 w( I3 s9 ]# [! S: A

: I2 X6 @  F0 D9 o  u: L希望能帮助好好测试一下啊
qianfan 回答时间:2015-1-14 11:13:59
slotg 发表于 2015-1-13 22:397 P* k7 n  x" a, z. i
关注楼主的发展,我觉得Arduino是一个很伟大的开源板子,让很多人透过简易的编程方式实现自己的想法。 ...

; M3 _2 L* P/ V+ j. F9 ~主要是他能降低开发的门槛。让更多的人学会使用
shaoziyang 回答时间:2015-1-14 21:18:54
QianFan 发表于 2015-1-14 20:06
! l4 r% n1 J4 ]  h  I* e现在就我的一台电脑,不知道在其他的电脑上能不能行。因为我的编译器是安装版的,我直接将安装版安装后的 ...
9 e( N. ]/ `" h8 A2 Y9 {
我可以帮助测试。
qianfan 回答时间:2015-1-13 13:38:18
@沐紫 姐,您怎么看?+ R+ D" |6 c6 P: e
shaoziyang 回答时间:2015-1-13 13:44:55
这个不错。MSP430 launchpad也有一个类似Arduino的东西:energia。
qianfan 回答时间:2015-1-13 17:25:27
shaoziyang 发表于 2015-1-13 13:44
, j+ s) H/ C  w: O$ j这个不错。MSP430 launchpad也有一个类似Arduino的东西:energia。
0 N- C) S/ y* d
这个是直接使用Arduino的IDE
shaoziyang 回答时间:2015-1-13 21:11:43
QianFan 发表于 2015-1-13 17:25; d! _* a& G5 F4 [
这个是直接使用Arduino的IDE
* w9 f% F. v6 C
支持楼主,等待可用的版本。
slotg 回答时间:2015-1-13 22:39:25
关注楼主的发展,我觉得Arduino是一个很伟大的开源板子,让很多人透过简易的编程方式实现自己的想法。
mlxy123xy 回答时间:2015-1-14 00:18:34
其实用什么实现不是最重要的,最重要的是有想法,然后用最简单的方式实现了。
qianfan 回答时间:2015-1-14 11:13:29
shaoziyang 发表于 2015-1-13 21:11) I5 o8 b6 ^, g
支持楼主,等待可用的版本。

+ `# }- o' X# e. [1 n正在努力敲程序中。。。
晓枫VS枯叶 回答时间:2015-1-14 12:26:01
楼主可以发个移植教程!
qianfan 回答时间:2015-1-14 12:28:23
晓枫VS枯叶 发表于 2015-1-14 12:26
4 O( S% C( r8 W7 N楼主可以发个移植教程!

8 `5 \! [. [1 G. r- P, r3 M等程序写得差不多,显下来着。。。
qianfan 回答时间:2015-1-14 20:02:38
人工置顶,哈哈哈
qianfan 回答时间:2015-1-14 20:07:39
晓枫VS枯叶 发表于 2015-1-14 12:26) b. s+ X" p& \3 E
楼主可以发个移植教程!

: |: k& Y; d9 b3 b0 {教程是肯定会有有的
MouseCat 回答时间:2015-1-14 20:10:52
全部传上来,资料
