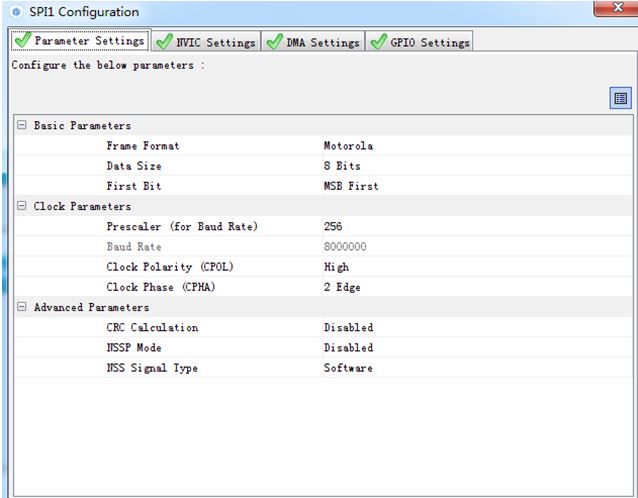

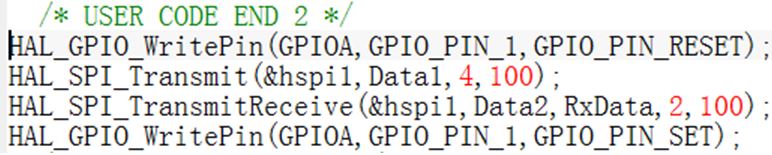

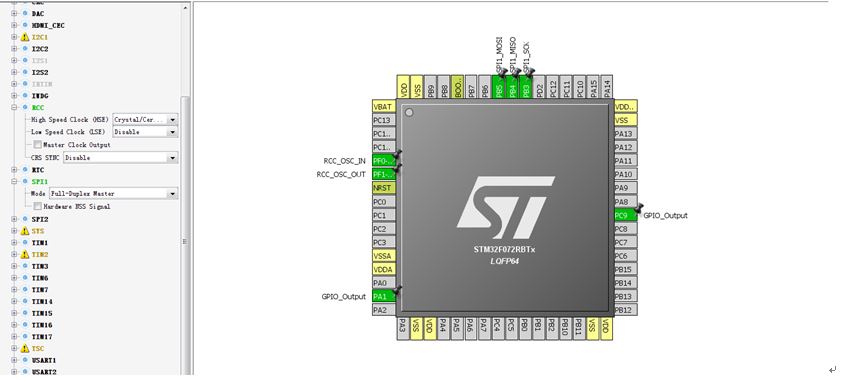

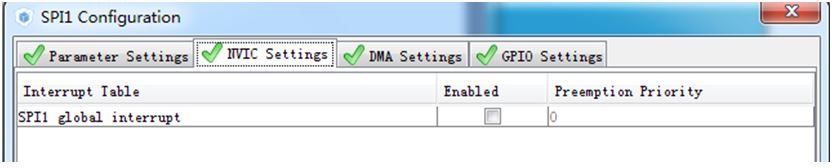

试验目的:芯片采用F0芯片,通过配置SPI1完成W25X16的读写。片选CS为PA1,SCK为PB3,MISO为PB4,MOSI为PB5 具体配置: ![]() ![]() 由于没有使用中断和DMA,所以中断配置不选。 ![]() 程序分析: 首先要读取W25X16的ID号,需要发送0x90,加2个伪数据+0x00。同时由于ID号为2个8位数据构成,并且ST的F0芯片的SPI是要读取时需要先写,所以定义 uint8_t Data1[4] = {0x90,0x00,0x00,0x00} uint8_t Data2[2]= {0x00,0x00} uint8_t Rxdata[2]; 然后主程序中使能SPI端口:HAL_SPI_MspInit(&hspi1); 最后就是读取ID命令了,如下图 ![]() 此时Rxdata=0xEF14,这个就是W25X16的ID号。 读取ID正确了,剩下的就是对Flash的操作了。 |
void SPI_FLASH_WriteEnable(void)
{
SPI_FLASH_CS_LOW();
HAL_SPI_Transmit(&hspi1, &W25X_WriteEnable, 1, 100);
SPI_FLASH_CS_HIGH();
}
uint8_t SPI_FLASH_SendByte(uint8_t byte)
{
uint8_t temp;
uint8_t temp1[1];
HAL_SPI_TransmitReceive(&hspi1, &byte, &temp1[0], 1,100);
temp=temp1[0];
return temp;
}
void SPI_FLASH_WaitForWriteEnd(void)
{
uint8_t FLASH_Status=0;
uint8_t temp1[1];
SPI_FLASH_CS_LOW();
HAL_SPI_Transmit(&hspi1, &W25X_ReadStatusReg, 1, 100);
do
{
HAL_SPI_TransmitReceive(&hspi1, &Dummy_Byte, &temp1[0], 1,100);
FLASH_Status = temp1[0];
}
while ((FLASH_Status & WIP_Flag) == SET);
SPI_FLASH_CS_HIGH();
}
这是用调用到的函数
SPI的引脚配置可以这样设置吗? /**SPI1 GPIO Configuration
PB3 ------> SPI1_SCK
PB4 ------> SPI1_MISO
PB5 ------> SPI1_MOSI
*/
GPIO_InitStruct.Pin = GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF5_SPI1;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
void SPI_FLASH_SectorErase(uint32_t SectorAddr)
{
SPI_FLASH_WriteEnable();
SPI_FLASH_CS_LOW();
SPI_FLASH_SendByte(W25X_SectorErase);
SPI_FLASH_SendByte((SectorAddr & 0xFF0000) >> 16);
SPI_FLASH_SendByte((SectorAddr & 0xFF00) >> 8);
SPI_FLASH_SendByte(SectorAddr & 0xFF);
SPI_FLASH_CS_HIGH();
SPI_FLASH_WaitForWriteEnd();
}
äºååèæ°ï½å¤§éª
一般不应该是0,如果读不到,应该是FF
