【评测站】Nucleo平台最新开发利器——ST Nucleo-F091RC开发板

[复制链接]
kqh1120 发布时间:2015-1-17 21:51
(沐沐姐不在。我就代劳了)
( h" ?, i; s; [7 d( {0 y      今天向大家介绍的是最新的Nucleo-F091RC开发板,基于Cortex-M0内核的F0微控制器,可以说是STM32F0(STM32F0系列产品)系列里目前性能最强大的Nucleo开发板。和之前我们评测过的Nucleo-F072RB开发板非常相似,两种开发板的核心微控制器相比差别非常小。. a3 e% P- D* r+ o: ]$ D; w
STM32F091RC(STM32F091RC数据手册)相比STM32F072RB(STM32F072RB数据手册)来说片上FLASH和SRAM容量更大,足以实现Java堆栈,能够运行通常只有大存储容量或昂贵产品才能运行的复杂应用软件,带来令人满意的用户体验。它克服了目前定位在经济型应用的同类产品的限制,可提供多达8通用同步/异步串行接收/发送器(USART, Universal Synchronous/Asynchronous Receiver/Transmitter),为车载音响或三相电表等应用节省多路复用通信端口。

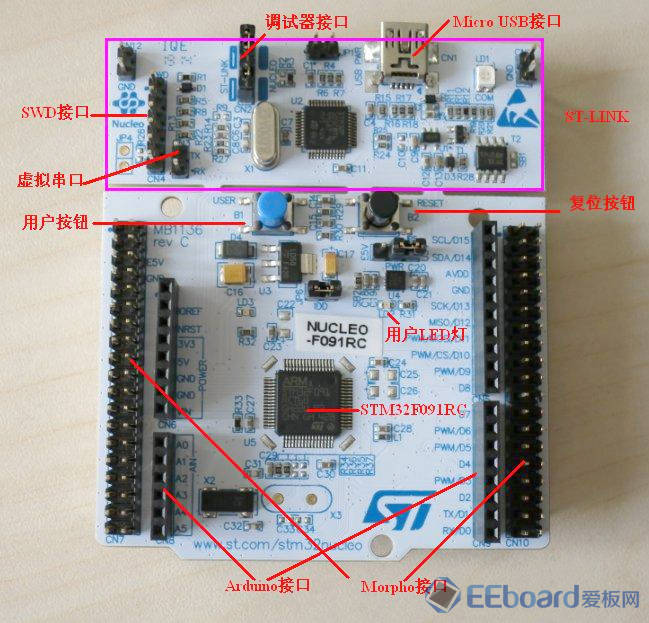

4 ^4 m$ v; B4 h7 sNucleo-F091RC开发板硬件上由全新设计的ST-LINK/V2-1仿真器和MCU核心板组成。
6 J, G8 L4 B  [9 t* U5 X/ q
3 w' ~  _% k5 O( J$ s' u! o

* }2 M  q" w" b1 V3 HNucleo-F091RC开发板整体做工细腻,用料考究,采用白色阻焊和魅蓝色丝印,让人眼前一亮,相比Discovery系列的传统绿油白字,拥有更佳的色彩体验感。在PCB外形方面,Nucleo开发板相比Discovery系列有较大变化,
/ O4 z, ^9 S6 D
7 q& p2 e) m) E2 }2 ~! ?
  • 首先在ST-LINK/V2-1仿真器和MCU核心板 之间增加了隔离槽,可以将两者分开,仿真器单独使用;
  • 其次,在MCU核心板上增加了3处定位孔,可安装半径3mm螺丝铜柱;
  • 最后,MCU核心板底部采用突出外形,对应于Arduino 开发板机械外形。' i$ ]- {1 n* T& _3 q  j
. b" p* ~, S* t/ j: M- i
ST-LINK/V2-1仿真器带有独立的SWD仿真接口,可通过跳线开关设定来仿真板上或者外部MCU器件。相比Discovery系列搭载的ST-LINK/V2仿真器,ST-LINK/V2-1仿真器采用全新的PCB布局,以STM32F103CBT6(STM32F103CBT6数据手册)为核心控制器,除了调试接口(SWD)外,额外实现虚拟串口和存储设备(Mass storage)接口二种功能,其中存储设备接口功能可将板载的MCU的FLASH虚拟成存储设备,只需要将各种开发环境编译生成的bin文件复制到存储设备中,就可实现程序下载,主要针对mbed功能应用。另外,还支持USB软件的重新枚举功能,并且枚举成功后,可为MCU核心板提供大于100mA至最大300mA电流。
MCU核心板设计简洁,板载一个复位按钮,一个用户按钮和一个绿色LED灯。板载微控制器为STM32F091RCT6,LQFP64脚封装。. N5 J* w3 w1 W7 h

8 \- t) L6 m, p
  • ARM Cortex-M0 CPU up to 48MHz
  • 256 KB Flash
  • 32 KB SRAM
  • 12位 ADC 1 Msps最大16 channels
  • 最大 12个定时器
  • 2x I2C, 8x USARTs,2x SPIs, CAN
  • 96位唯一 ID

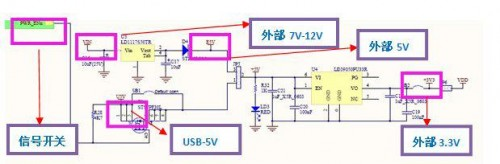

  • Nucleo-F091RC开发板采用多种供电方式。* H1 w' k- O+ O$ ^+ H$ t' f* o
    • USB总线接口(VBUS)供电。ST-LINK/V2-1枚举成功后,通过一个STS7PF30L型P-MOS管芯片开关来实现对MCU核心板供电,或者通过SB1锡桥设置来直接为MCU核心板供电。
    • 灵活的外部3.3V/ 5V/ 7-12V电源供电。采用一片LDO芯片LD1117S50TR(LD1117S50TR数据手册)实现 7-12V电压输入,5V@最大800mA电流输出;采用LD39050PU33R(LD39050PU33R数据手册)芯片实现5V输入3.3V@最大500mA电压输出。
      . |+ ?: b' N' o3 S( O4 u
) p% D6 o4 m& L" x, D3 K1 N
    5 k$ k& G( ~9 t' Q8 _
    1 x$ C) |3 [% j8 J
    3 y' X: q2 H9 N5 ]

    6 {7 u4 q: X, T1 w7 [2 S9 Q! S
    • 通过MCU核心板上的JP6跳线开关可以测量MCU核心板的电流消耗。在采用USB供电时,正常运行程序时,电流消耗为1.18mA。, M, s* u6 A( F
ST Nucleo-F091RC开发板通过Morpho和Arduino接口支持多种扩展板,例如:! D7 C9 Q  |7 T" j% W& P8 B- g
      X-NUCLEO-IDB04A1 蓝牙套件
       最新的Nucleo-F091RC开发板,10美元左右的价格使它成为性价比很高的开发套件。全新设计的ST-LINK/V2-1仿真器,全扩展接口以及Arduino兼容接口使得Nucleo开发板应用更加多样化。支持各种常用开发软件及在线mbed平台使得Nucleo开发板更加容易上手。统一化的硬件设计风格,让用户可用最低的成本评估5大系列10款产品。STM32Cube系列软件更是带给广大工程师崭新的开发体验,未来采用STM32Cube完备固件库开发将是一种必然的趋势。总体而言,Nucleo-F091RC开发板是一款非常好的ARM Cortex-M0入门学习套件。
