第46章 HEADER-标题控件

   本期教程讲解STemWin支持的标题控件。

    46. 1 标题控件介绍

    46. 2 官方WIDGET_Header实例

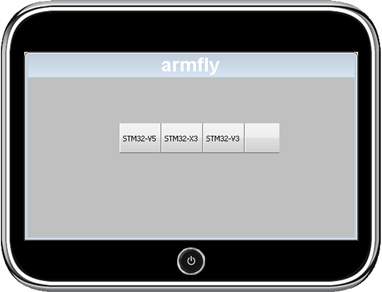

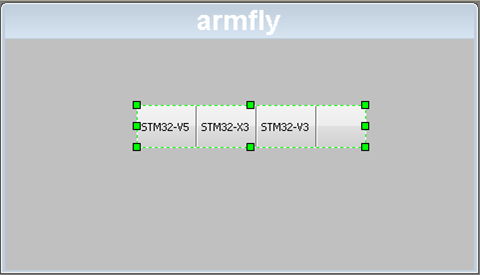

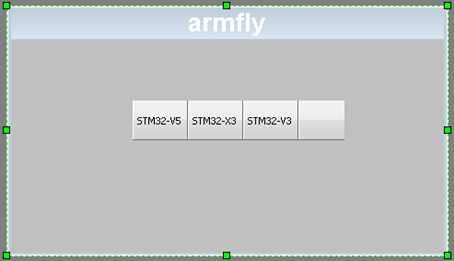

    46. 3 使用官方GUIBulder建立HEADER控件

    46. 4 总结

46.1 标题控件介绍

    HEADER控件用于标记表格的列：

    如果使用了指针输入设备 （PID），可通过使用PID拖动分隔线来调节标题项目的宽度。

使用鼠标时的特性

     如果鼠标支持已启用，则光标出现并且PID在分隔线附近移动时，光标就会变成信号，可以在当前位置拖动分隔线。

使用触屏时的特性

    如果在分隔线附近按下该小工具，光标出现并变成信号，此时即可拖动分隔线。

可拖动分隔线的屏幕截图

预定义的光标

    2种预定义光标如下所示：

    在使用HEADER小工具的时候，也可以创建并使用自己的光标。

    如果设置皮肤的话，显示效果如下：

46.2 官方WIDGET_Header实例

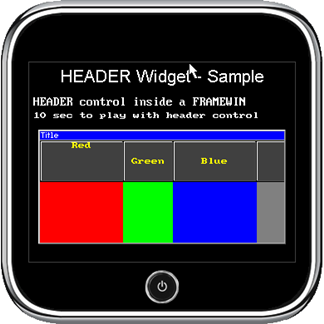

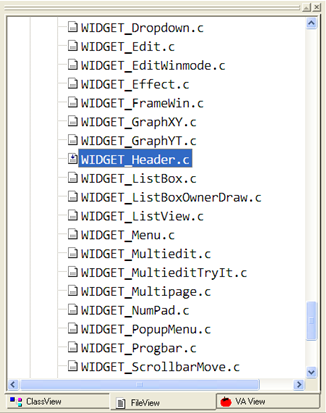

    官方的这个实例很好的演示了Header的使用，这个例子在模拟器中的位置：

源代码如下（在程序中进行了详细的注释）：

1. ----------------------------------------------------------------------

2. File        : WIDGET_Header.c

3. Purpose     : Demonstrates the use of header widgets
   . D( a  o! ]2 O6 d/ ?) m; z7 ^$ U3 F
4. ---------------------------END-OF-HEADER------------------------------

5. */

6.
   + q: y/ `- b5 F  D! E
7. #include <stddef.h>
   / t# u& y2 X5 ~0 ?
8. #include <string.h>

9. #include "GUI.h"
   ; x4 |* ?7 }2 S$ k
10. #include "HEADER.h"
    . i( {% T/ q1 z: x
11. #include "FRAMEWIN.h"

12.
    ( h' ?2 T/ N2 p
13. /*********************************************************************
    4 r6 |! ?8 I* |4 ]7 U, B% ^( Q
14. *
    1 n! X  M3 G1 o% y
15. *       Defines
    6 d: d+ P: l8 x7 i# C& j7 J
16. *
    0 K. a# T4 Z8 V: X4 H
17. **********************************************************************
    , \2 J  t8 _' T! s: i( w: e$ r
18. */

19.
    ( I, z8 J$ o0 M' g; s& b
20. /* 自定义回调函数的消息类型 */
    - `; B3 i& [5 {
21. #define MSG_CHANGE_MAIN_TEXT (WM_USER + 0)
    9 ?7 U$ x: G, b# u; {6 K
22. #define MSG_CHANGE_INFO_TEXT (WM_USER + 1)
    9 ]% h8 T1 s5 H( _; u
23.

24. /*********************************************************************
    - i' i' F$ D" j/ @, ]1 F
25. *
    1 [4 [2 p  \2 p8 Z: x( V
26. *       Static data
    6 ?6 T# D( Z5 U
27. *

28. **********************************************************************

29. */
    0 V& a( X6 r1 y
30.
    - H% `/ Y0 @" E: B
31. static HEADER_Handle _hHeader;
    1 i% I: Y# H" _3 V9 Q5 Y
32. static char _acMainText[100];
    , x" i+ y1 n6 a4 o
33. static char _acInfoText[100];

34.

35. /*********************************************************************
    ; |9 G9 }- |& L& x
36. *
    8 ~" o! X+ I5 B2 h2 c. ~
37. *       Static code

38. *
    5 Y* n5 j" b, \$ z* R
39. **********************************************************************
      ], l& w; F8 F, F* l
40. */
    & @$ k$ V0 M' t# X  J( p
41.

42. /*******************************************************************
    ( w  Y3 e3 I  k7 y7 N0 ?
43. *
    7 I- T2 S( ]. q6 N
44. *       _ChangeMainText

45. *
    4 g- F6 ], R& m, N: ]6 `3 B7 Q
46. *  给背景窗口发送消息，然后使其无效，这样就可以执行桌面窗口的回调函数的WM_PAINT消息

47. */

48. static void _ChangeMainText(char* pStr) {

49.   WM_MESSAGE Message;

50.   Message.MsgId  = MSG_CHANGE_MAIN_TEXT;
    & [1 V" d9 h3 T+ C
51.   Message.Data.p = pStr;
    7 l4 i0 J  ~. F! n# h7 H
52.   /* 向桌面窗口发送消息 */

53.   WM_SendMessage(WM_HBKWIN, &Message);

54.   /* 使桌面窗口无效 */
    $ P6 |$ A$ ^1 p, _
55.   WM_InvalidateWindow(WM_HBKWIN);

56. }

57.
    6 J1 T7 `- g3 Y" Y1 W
58. /*******************************************************************
    0 c; Q% @, w& ^2 C  R- s
59. *

60. *       _ChangeInfoText

61. *

62. *  给背景窗口发送消息，然后使其无效，这样就可以执行桌面窗口的回调函数的WM_PAINT消息
    7 r" P. Y5 W& l7 c  U3 v
63. */

64. static void _ChangeInfoText(char* pStr) {

65.   WM_MESSAGE Message;
    2 A0 Y' O$ W# G% L
66.   Message.MsgId  = MSG_CHANGE_INFO_TEXT;

67.   Message.Data.p = pStr;

68.   /* 向桌面窗口发送消息 */
    * Z7 I+ v0 I$ ~8 ^
69.   WM_SendMessage(WM_HBKWIN, &Message);

70.   /* 使桌面窗口无效 */

71.   WM_InvalidateWindow(WM_HBKWIN);

72. }
    ) o, m9 \; r1 u2 [8 g! ?
73.

74. /*******************************************************************
    + [3 \$ _1 h! Q# R8 a. V
75. *

76. *       _cbBkWindow

77. *     桌面窗口的回调函数

78. */

79. static void _cbBkWindow(WM_MESSAGE* pMsg) {
    / _) t* b5 _! A! ?5 H# W
80.   switch (pMsg->MsgId) {
    # m8 N  F- J- o# o7 N! Q  G
81.

82.     case MSG_CHANGE_MAIN_TEXT:
    0 C' l3 j3 R" l, T! O- w
83.       strcpy(_acMainText, pMsg->Data.p);
    5 T& {, _3 u% G9 ]
84.       /* 使其无效，从而得到重绘 */

85.       WM_InvalidateWindow(pMsg->hWin);
    0 F0 d/ V2 C3 O4 H0 p4 R6 |
86.       break;

87.
    * W. Z0 x0 n% i0 s+ p6 H
88.     case MSG_CHANGE_INFO_TEXT:
    ) E4 V6 k. l' c
89.       strcpy(_acInfoText, pMsg->Data.p);
    % I' E- n& q' Z+ s& t6 v4 b
90.       WM_InvalidateWindow(pMsg->hWin);

91.       break;

92.

93. /* 重绘消息 */

94.     case WM_PAINT:

95.       GUI_SetBkColor(GUI_BLACK);

96.       GUI_Clear();

97.       GUI_SetColor(GUI_WHITE);

98.       GUI_SetFont(&GUI_Font24_ASCII);
    # Q+ P8 P$ a4 W4 R
99.       GUI_DispStringHCenterAt("HEADER Widget - Sample", 160, 5);

100.       GUI_SetFont(&GUI_Font8x16);

101.       GUI_DispStringAt(_acMainText, 5, 40);
     " e6 s. @# P$ _5 }2 \$ N* D1 w
102.       GUI_SetFont(&GUI_Font8x8);

103.       GUI_DispStringAt(_acInfoText, 5, 60);

104.       break;

105.

106.     default:

107.       WM_DefaultProc(pMsg);

108.   }
     ( l1 D' h: I8 [+ I: v- M, B
109. }

110.
     ' v6 k! ]! K/ I9 G& }' F( A9 {
111. /*********************************************************************
     * ~  g7 ^* c6 f9 j- {9 k* n# g
112. *

113. *       _OnPaint

114. */

115. static void _OnPaint(void) {

116.   int xPos = 0;

117.   GUI_RECT Rect;

118.
     4 }; ]$ L# L7 O$ I0 c: i
119.   /* 设置背景颜色 */

120.   GUI_SetBkColor(GUI_GRAY);

121.   GUI_Clear();

122.
     ( p8 E) T# m, J
123.   /* 得到用户区 */

124.   WM_GetClientRect(&Rect);

125.
     % K  _+ q# g$ I5 g# j
126.   /* 得到第一个HEADER的宽度和下面区域的颜色 */

127.   Rect.x1 = HEADER_GetItemWidth(_hHeader, 0);
     0 o% ^/ O; u; ?0 O0 i6 ]1 O
128.   GUI_SetColor(GUI_RED);

129.   GUI_FillRect(Rect.x0, Rect.y0, Rect.x1, Rect.y1);
     9 n) g  f$ j7 Z! y
130.

131.   /* 得到第二个HEADER的宽度和下面区域的颜色 */

132.   Rect.x0 = Rect.x1;
     ) k, ?; `/ y- X( c/ S: [
133.   Rect.x1 += HEADER_GetItemWidth(_hHeader, 1);

134.   GUI_SetColor(GUI_GREEN);
     $ ^' Q# n9 t+ Z4 Z- ^
135.   GUI_FillRect(Rect.x0, Rect.y0, Rect.x1, Rect.y1);

136.
     . F; R3 h- L$ }! G
137.   /* 得到第三个HEADER的宽度和下面区域的颜色 */
     # e& V2 a- e) o' Y% y. R) l7 y
138.   Rect.x0 = Rect.x1;
     ' I8 Y% q" A, Z$ U0 C: V. a+ @
139.   Rect.x1 += HEADER_GetItemWidth(_hHeader, 2);
     / ]8 {3 M" i7 g+ j( S
140.   GUI_SetColor(GUI_BLUE);
     2 ]) l6 }) J0 w
141.   GUI_FillRect(Rect.x0, Rect.y0, Rect.x1, Rect.y1);

142. }

143.
     ; U$ Y! I) V- e" S6 A( m
144. /*********************************************************************

145. *

146. *       cbWindow

147. */
     0 K$ m) J5 I7 x- m2 Q* f+ |
148. static void _cbWindow(WM_MESSAGE * pMsg) {

149.   WM_HWIN hWin = pMsg->hWin;
     5 H5 ?' H4 k; k  P# u. V4 J
150.   switch (pMsg->MsgId) {

151.     case WM_PAINT:
