STM8S003 家电低成本方案硬件分享 含完整3D封装

[复制链接]
doctorsoft 发布时间:2015-3-6 19:33
5 ]7 h' X& h# n
显示部分是家电最常见的低成本电路,驱动3位数码管只使用3只限流电阻。6 p7 i: d- `+ \
此电路显示部分存在一个小问题,看大家能否查得出来,欢迎拍砖。
: y% d1 |  k& O! Z+ W附件为AD13格式文档含完整3D封装
+ d" q3 J- b3 W- _

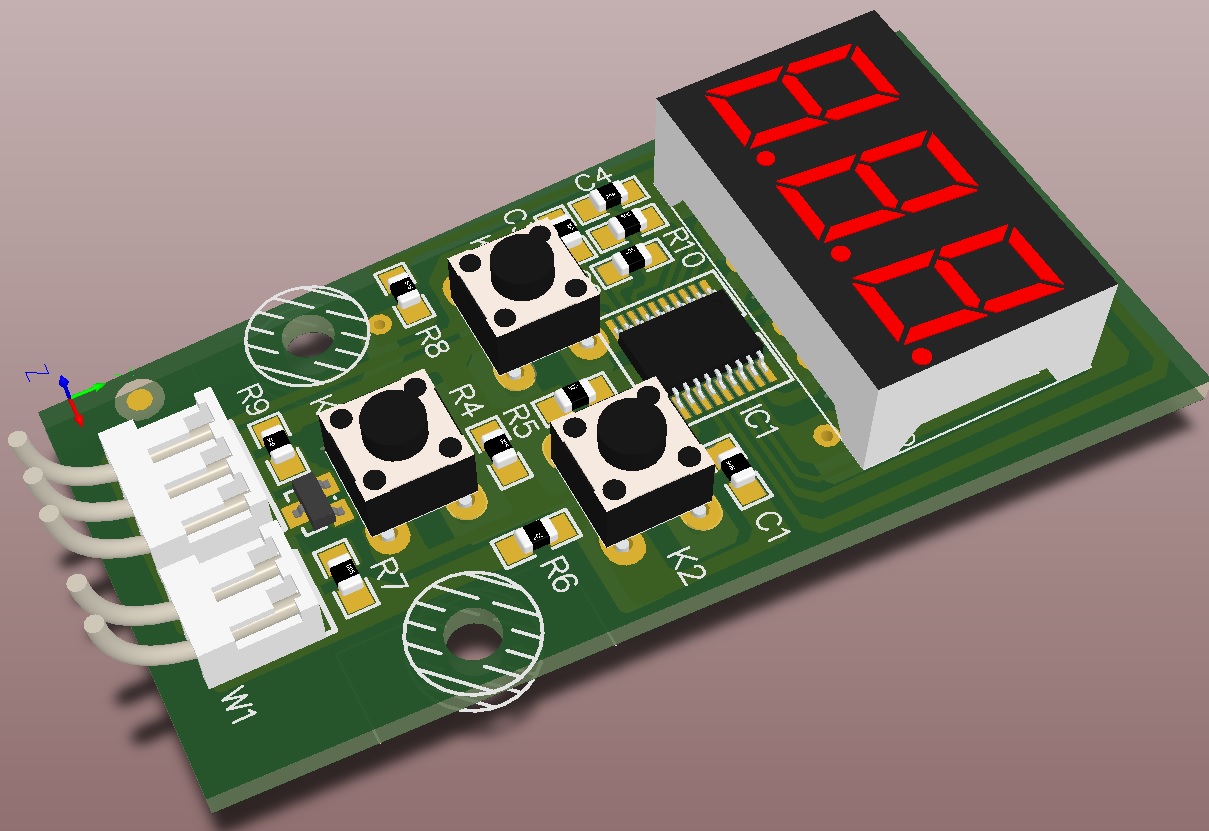

显示板

显示板

demo.zip

下载

6.04 MB, 下载次数: 7500

赞 收藏 2 评论22 发布时间:2015-3-6 19:33

举报

22个回答
doctorsoft 回答时间:2015-3-7 12:14:32

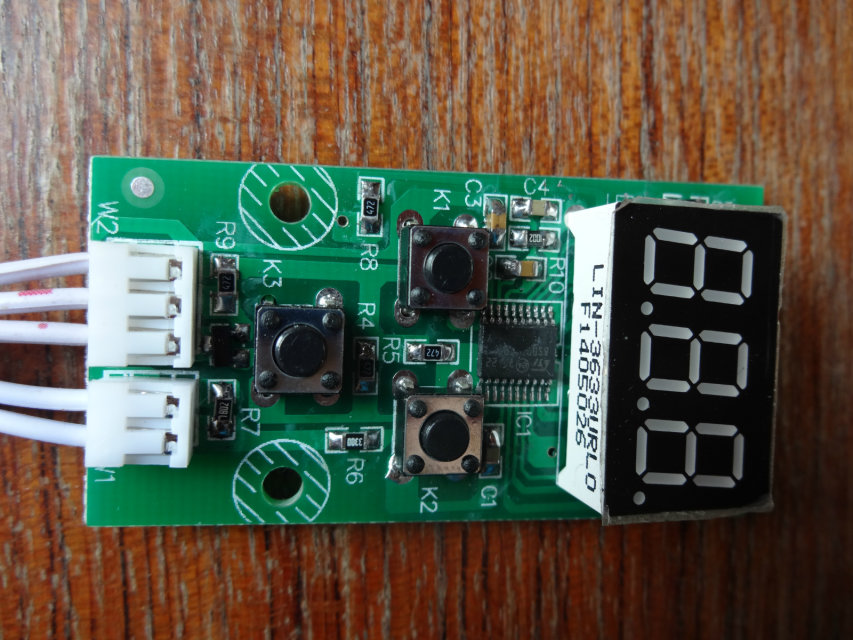

实物肯定做出来了啦,只是显示部分有少量问题所以改板了。因为原理图比较简单所以就没画了。& f) }0 Z% s- R( n- H( V! o
假定是共阴数码管,显示原理是:$ B1 V* l& q: w$ u. }. _: k- |
1、将所有SEG置零,COM置1(即关显示). N' \; D% d' C0 E5 G/ @
2、扫描SEG-A.方法:将SEG-A对应PIN置1,若第一位数码管显示的数字A笔段需点亮,置COM1为0;,若第二位数码管显示的数字A笔段需点亮,置COM2为0;,若第三位数码管显示的数字A笔段需点亮,置COM3为0。5 g& x# R! u" t& P) ]
/ n6 j- F9 g( E& ]: b
3、循环以上1~2步,把数码管的A~G全部扫描完毕。
anny 回答时间:2015-3-7 22:06:06
doctorsoft 发表于 2015-3-6 20:50( C" L. U5 N' M
两位排线接NTC热敏电阻,可用来检测温度。
* Q) E, N! G1 @. z& W0 Z" Z( r三位排线是电源输入及一路三极管开漏输出。
8 J# ?6 N; L: G4 ?5 K: K* [这是啥就不方便说了 ...

2 E* e1 v4 p, r2 X3 S假如我没有猜错的话,这是个电水壶的,刚好在手把上啊!请原谅我的直接
星辰一方 回答时间:2015-4-17 15:14:39
anny 发表于 2015-3-7 22:06
1 ?& w# c2 ~0 q& F  s: e假如我没有猜错的话,这是个电水壶的,刚好在手把上啊!请原谅我的直接 ...

& Z& p2 b4 @: W* u& q. ^% i电热水壶还带数码显示,看来是个高档壶
埃斯提爱慕 回答时间:2015-3-6 19:58:58
提示: 作者被禁止或删除 内容自动屏蔽
anny 回答时间:2015-3-6 20:38:46
画得挺好啊
Ljmp 回答时间:2015-3-6 20:39:23
z这个是啥?
doctorsoft 回答时间:2015-3-6 20:50:16
两位排线接NTC热敏电阻,可用来检测温度。
. A: j# e" d2 E7 {$ U  N% n. M三位排线是电源输入及一路三极管开漏输出。
. r( C0 r3 c. M' ^% p这是啥就不方便说了。
黄小狼 回答时间:2015-3-6 21:11:38
哇,好看好看~
亮剑2015 回答时间:2015-3-7 09:10:12
做得也横好
MouseCat 回答时间:2015-3-7 10:28:31
楼主有心了
_ilikerome_ 回答时间:2015-3-7 11:01:36
LZ说的详细一点好么。。
拼命三郎 回答时间:2015-3-7 11:07:31
拼命三郎 回答时间:2015-3-7 11:08:16
wamcncn 回答时间:2015-3-7 11:24:34
学习一下,图很漂亮,实体做出来了吗
doctorsoft 回答时间:2015-3-8 09:33:12
anny 发表于 2015-3-7 22:06
5 f1 p. K9 \* k0 X! u假如我没有猜错的话,这是个电水壶的,刚好在手把上啊!请原谅我的直接 ...

8 i/ T0 \0 q; }7 Y% c
