【安富莱STemWin教程】第52章 PROGBAR-进度条控件

[复制链接]
baiyongbin2009 发布时间:2015-3-11 11:54
特别说明:完整STemWin的1-60期教程和配套实例下载地址:链接( v. P) ~0 l, ^8 K
第52章 PROGBAR-进度条控件

$ A0 g0 c  Y. O3 C- `' K. B! Q" I  c
    本期教程讲解STemWin支持的进度条控件。
    52. 1 进度条控件介绍
    52. 2 官方WIDGET_Multipage实例
    52. 3 使用GUIBulder建立多页控件
    52. 4 总结
52.1 进度条控件介绍

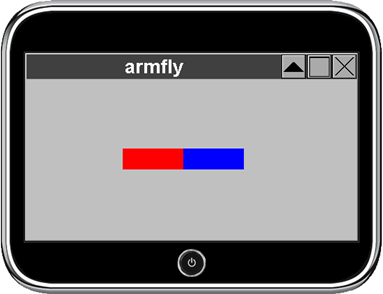

    进度条通常在应用程序中用于实现虚拟化,下面的截图是设置了皮肤和没有设置皮肤时的显示效果:

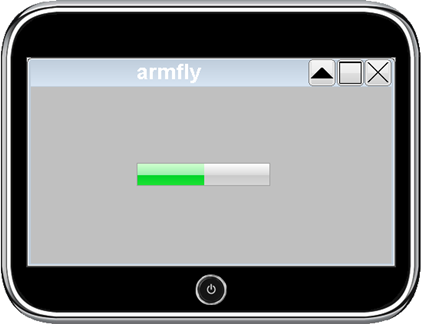

设置皮肤后显示效果如下:
52.2 官方WIDGET_Multipage实例

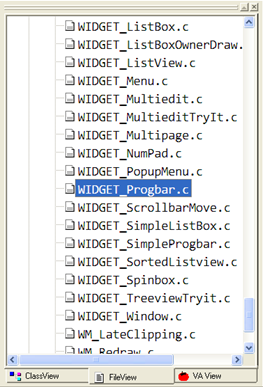

    官方的这个实例很好的演示了MULTIPAGE的使用,这个例子在模拟器中的位置:
源码如下(程序中进行了详细的注释):
  1. ----------------------------------------------------------------------
    " O0 \8 F1 ]+ `1 U
  2. File        : WIDGET_Progbar.c
    ; Y8 F1 i( _& H. |9 `( V
  3. Purpose     : Simple demo shows the use of the PROGBAR widget
    9 X9 r/ m$ {/ Q6 K
  4. ----------------------------------------------------------------------( ~. [: z* C- b# ^
  5. */
    9 B  c! U. x, H; Z# f
  6. $ u0 w$ t( n1 W
  7. #include "GUI.h"% s6 ~2 g& `. ~3 u6 {# g
  8. #include "PROGBAR.h"
    + z, v$ a7 d! X( W
  9. #include <stddef.h>0 a/ X4 K8 t6 W$ l
  10. 3 U! d. c; g, f& S! ^! L
  11. /*******************************************************************+ K( J3 f9 y; G0 Z' q, b7 ?
  12. *! m: p8 E2 J, a6 l; `1 J
  13. *       static code& e9 [: Z( l6 V
  14. *
    & }/ n1 L5 u5 q
  15. ********************************************************************9 [- G4 M* U) h* e1 \4 ^
  16. */
    " t7 z5 s4 x/ f+ U# T) c

  17. % B5 J8 r$ C9 p6 ]$ V. Y
  18. /*******************************************************************7 ~! t: D% ?" \  o9 Y6 l
  19. *, L- D/ f0 N7 _& G3 r5 ^6 d
  20. *       _DemoProgBar
    - y: ]& R4 X5 M- f
  21. 0 对应的是上面的进度条,
    / H, `9 P! L# ?. Z
  22. 1 对应的是下面的进度条。( }  r8 j/ q! s
  23. */* _7 \. [3 l6 a8 s1 k8 W
  24. static void _DemoProgBar(void) {
    & y, r; \% m- v* a+ z5 w
  25.   int i;
    : O! p) X  y* r0 L
  26.   PROGBAR_Handle ahProgBar[2];
    ' {4 ^. M7 |5 B- S6 E8 b/ |7 v. [
  27.   GUI_SetBkColor(GUI_BLACK);. N7 x7 E& Z8 H7 i
  28.   GUI_Clear();1 V3 W! L, ]5 U( ?
  29.   GUI_SetColor(GUI_WHITE);) ?3 w, h- D8 v7 {
  30.   GUI_SetFont(&GUI_Font24_ASCII);7 @- m' ~9 _) b+ Y2 J
  31.   GUI_DispStringHCenterAt("WIDGET_Progbar - Sample", 160, 5);
    2 A1 V% l5 H; b) I# R1 x, {
  32.   GUI_SetFont(&GUI_Font8x16);
    2 c4 |* y5 U4 S
  33.   GUI_DispStringAt("Progress bar", 100,80);! [! H  i" G- H& I) h

  34. " S" l6 K' ]) e% N0 I1 o+ X
  35.   /* 创建两个进度条*/
    & K- [" x6 M5 B- p1 M
  36.   ahProgBar[0] = PROGBAR_Create(100,100,100,20, WM_CF_SHOW);+ C2 U9 ^9 J& ]$ S$ I& `/ D
  37.   ahProgBar[1] = PROGBAR_Create( 80,150,140,10, WM_CF_SHOW);% K; F+ D& i* g4 o- J! H, M/ {% y  @
  38. ( G, z9 F. G! }- y) ~5 v+ u
  39.   /* 进度条使用内存设备两个进度条都使用*/- P& c) }6 I, G, k& q" P
  40.   PROGBAR_EnableMemdev(ahProgBar[0]);' b, K+ N9 t/ N) V, R6 g
  41.   PROGBAR_EnableMemdev(ahProgBar[1]);- r! ]9 w* s  F1 e2 U6 Q  }( p- o
  42. 2 T' I  q' `0 W% s% O+ e
  43.   /* 设置第二个进度条的大小范围*/' @9 L. S" K" s- z
  44.   PROGBAR_SetMinMax(ahProgBar[1], 0, 500);  q) V; [/ d+ ]* n7 N, ^
  45.   /* 设置第一个进度条的字体*/, j- o; J; n/ Q0 B$ G$ g, L
  46.   PROGBAR_SetFont(ahProgBar[0], &GUI_Font8x16);& c- f9 K7 y% o& `1 `0 s
  47.   GUI_Delay(500);2 T- T6 }* y5 b& {
  48.   while(1) {
    , y! k  b! C+ W3 r; ?: n' c
  49.   /* 设置进度条的字体*/
    ( i/ ^4 @5 N. G1 R% W
  50.      PROGBAR_SetFont(ahProgBar[0], &GUI_Font8x16);* u  j6 J9 N/ w4 @" b4 ?  {
  51. 3 j! j, z6 k$ e9 C# \! g
  52.     if (LCD_GetDevCap(LCD_DEVCAP_BITSPERPIXEL) <= 4) {
    4 d, l3 V& q5 O0 F: k, k! e
  53.    /* 0代表进度条使用的颜色,代表没有进度到的颜色*/$ t7 u. m! X$ b' \- ^, |
  54.       PROGBAR_SetBarColor(ahProgBar[0], 0, GUI_DARKGRAY);$ E  f6 G4 H) n1 x. e& ?
  55.       PROGBAR_SetBarColor(ahProgBar[0], 1, GUI_LIGHTGRAY);6 F$ j: Q8 ~0 f* F5 _
  56.     } else {: i% Y. m& S- V+ h" J2 K
  57.       PROGBAR_SetBarColor(ahProgBar[0], 0, GUI_GREEN);* g: \# \0 W+ V6 U6 ^2 N- g
  58.       PROGBAR_SetBarColor(ahProgBar[0], 1, GUI_RED);- D$ C) M1 q; i+ S- |
  59.     }7 n- o+ i1 G$ j, j  x& {: s$ c, J
  60. : `+ K& c8 P' S  M# J
  61.     /* 设置文字对齐方式*/
    , G) x2 R; x3 u/ w; g5 P. m' V) L
  62.     PROGBAR_SetTextAlign(ahProgBar[0], GUI_TA_HCENTER);
    , c  A4 t3 Y- p
  63. /* 要显示的文字*/2 R; E) F' P& H! {+ y1 |
  64.     PROGBAR_SetText(ahProgBar[0], NULL);
    ! w! J7 a- I4 [' F  ?9 g

  65. + V" J! K, c/ g* P0 |" ?
  66.     /* 显示的进度*/
    * w. v3 K2 @. \/ W% d
  67.     for (i=0; i<=100; i++) {/ a. q* ?* n, M4 D: p4 Q4 @
  68.       PROGBAR_SetValue(ahProgBar[0], i);
    ; b$ w' x# F! x1 k. {6 P! c
  69.       PROGBAR_SetValue(ahProgBar[1], i);' Y: \5 m3 }3 n5 l
  70.       GUI_Delay(5);8 f1 W0 L; U% N$ V/ M8 l. r/ Y
  71.     }
    0 p0 j! A5 j% ~) R
  72. ' R' A$ w2 T. B6 o9 _  K7 I
  73.     /* 设置进度条要显示的文字*/2 I" M* {' k& _, k# K. ^6 F5 e
  74.     PROGBAR_SetText(ahProgBar[0], "Tank empty");
    ' m7 Q% @3 u6 S8 C+ W8 B/ Y4 ?7 O
  75. 0 V& v& b; I+ |2 b# v- c- }& ?1 `
  76.     /* 动态显示数值*/" A( n8 f" s3 _3 t: I
  77.     for (; i>=0; i--) {
    . n, [! i7 w0 [2 ^# A
  78.       PROGBAR_SetValue(ahProgBar[0], i);& T7 h' f7 z- C& Z' J
  79.       PROGBAR_SetValue(ahProgBar[1], 200-i);; M! }( g+ J1 ?6 ~: L- `: A1 ~
  80.       GUI_Delay(5);
    : Y, r1 u) n0 ^) a4 J
  81.     }- ~5 m$ Q; g1 ^7 L" ]. F  M8 W
  82. % y+ |' `( J" j. S3 w, T' A+ X
  83.     /* 设置进度条上面显示的文本*/
    ; Q; S8 C5 f7 o
  84. /* 动态显示数值效果一*/
    8 a7 |3 g. F' ?  [
  85. PROGBAR_SetText(ahProgBar[0], "Any text...");" t* V* {. e5 k' E& S
  86.     PROGBAR_SetTextAlign(ahProgBar[0], GUI_TA_LEFT);
    : u" u( s! p9 U5 S/ X
  87. for (; i<=100; i++) {0 D% o, W, L6 _3 E0 E
  88.       PROGBAR_SetValue(ahProgBar[0], i);. v9 R6 d; j0 n7 C' x2 Z& X! I
  89.       PROGBAR_SetValue(ahProgBar[1], 200+i);+ c+ v$ F* o4 P' X, |) ?
  90.       GUI_Delay(5);& p* e6 Q$ M0 ?
  91.     }
    0 S2 {  T( E2 c/ _+ O
  92. /* 动态显示数值效果二*/8 u! v0 V& E2 \8 B6 R
  93.     PROGBAR_SetTextAlign(ahProgBar[0], GUI_TA_RIGHT);
    - d- H  M  I! T4 H. Q
  94. for (; i>=0; i--) {
    ( P5 J0 J! g% g6 `% t$ Z; E- h+ j1 |
  95.       PROGBAR_SetValue(ahProgBar[0], i);
    / D$ P: ]" Z" a  a2 g7 H
  96.       PROGBAR_SetValue(ahProgBar[1], 400-i);
    " O# D" i! P5 T/ S- k
  97.       GUI_Delay(5);
    % U; b4 O2 E* U; s/ _3 O
  98.     }
    " u% K& d4 X: }  x- ?) }
  99. /* 动态显示数值效果三*/
    2 J# k# u  \7 k
  100.     PROGBAR_SetFont(ahProgBar[0], &GUI_FontComic18B_1);3 w# Y0 l  L4 d" l$ ~* [/ I
  101.     PROGBAR_SetText(ahProgBar[0], "Any font...");  h& A' l3 {8 M4 @' }8 r
  102. for (; i<=100; i++) {6 h" D1 |) v9 f2 Z
  103.       PROGBAR_SetValue(ahProgBar[0], i);- R* X; T2 z4 [5 S: f! w
  104.       PROGBAR_SetValue(ahProgBar[1], 400+i);
    ; l( V, o4 }; A9 q" P
  105.       GUI_Delay(5);
    ( X. e. T% \1 J$ c2 R
  106.     }6 @9 S0 F. d" C. u, D) _4 G
  107.     GUI_Delay(500);
    , y& ~. x# J- d! K
  108. 4 U6 e2 H& i$ ^8 {) n- f
  109.   }
    + z9 o/ r. @2 j0 n
  110. }
    3 s5 C" B: B, y

  111. 6 L$ x! n% M% I5 U( G( X
  112. /*******************************************************************
    9 _7 L4 R* j& i. W, G4 v6 Z
  113. *
    ( n, Q( w" f. K5 z
  114. *       MainTask
    & [! Y2 i* J. \, A% Q
  115. *
    , Q; I6 L3 k! O7 l* V, V
  116. *       Demonstrates the use of the PROGBAR widget
    / O4 v, p4 ~8 x6 {
  117. *
    " s) y/ B: J" Q
  118. ********************************************************************! |& K# Y# V2 J5 T
  119. */
    " E' c7 c7 F4 M! w( g
  120. : [+ b8 ~( V" I5 d9 b* m
  121. void MainTask(void) {
    . D- ?0 F4 q, |* T2 v$ P9 h0 f
  122.   GUI_Init();
    4 P6 [" a9 n  R$ i8 @- a& v2 q
  123.   while (1) {
    $ [' c5 L0 _! C6 F9 i* D
  124.     _DemoProgBar();
    $ ?: N" J2 A. Z
  125.   }6 B/ R8 Q5 n$ V$ L# j7 }( a
  126. }
复制代码

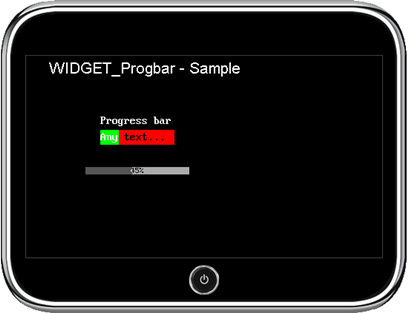

实际显示效果如下:
52.3 使用uCGUIBulder建立进度条控件
    用uCGUIBulder4.0建立如下界面(480*272分辨率):

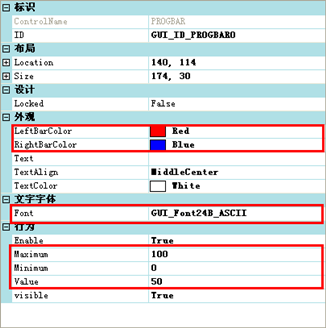

设置进度条控件的如下三个地方:

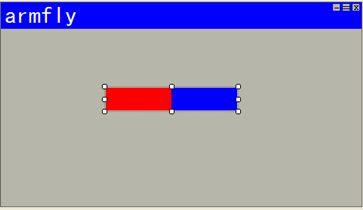

将生成的代码直接复制到模拟器或者开发板上面运行,实际显示效果如下(生成的代码在本期教程配套的例子中):
设置皮肤色的话,显示效果如下:
52.4 总结
    本期教程主要是跟大家讲解了进度条控件的基础知识。希望大家可以把本期教程中讲的这两个例子跑跑,然后自己设计一个相关的例子进行试验学习。教程中只是使用了部分的进度条控件API,其它的API大家都可以试试。
