stm32 驱动 人体红外HC-SR501

[复制链接]
jacobfeng 发布时间:2015-6-17 15:37
本帖最后由 jacobfeng 于 2015-6-17 15:40 编辑
6 i( f4 m' C" }- s  }& O( N9 q: c+ s3 ~
) B8 ]+ a" m7 [1.HC-SR501资料自行搜索! O# }: [+ y; L6 ?; Q2 X

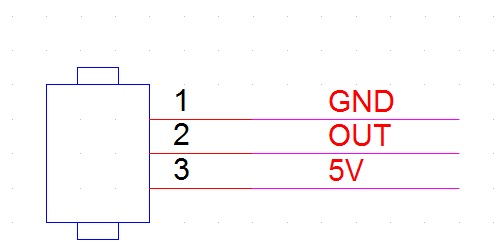

2.HC-SR501工作电压为5V~20V。此处用5V电源供电。输出数字管脚电平为(3.3V高电平,0V低电平。),因此可以直接连接stm32的IO。5 g: E5 B  b# f6 S3 g) _
3.检查到有人 HC-SR501输出高电平,否则低电平。
) P6 X4 ?/ v7 g$ N& l4.程序:     4 I& L5 X! {3 b; W# ~1 a
   4.1 设置stm32的IO管脚输入下拉。7 P7 U- S+ X1 Y6 K& J; r
   4.2 读取io管脚的电平% k+ z0 Y  j; _, t# o
. h7 e& h+ ~2 _# K8 k8 j( c* V
           while(1)4 _7 a( }3 k- k- }2 [$ {: Q! g
        {( q5 w% x  n5 [0 A! A# M4 e

) [4 Y8 `& ^1 `) ?9 v( N  @                if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2))0 `# S9 J$ ^7 R( K
                {0 k. E8 n, o* u/ I# k4 H
                                bsp_systick_delay_us(500*1000);
, F" j" W6 k. D: Q* ^( c% M& t                          if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_2))0 g' }7 v$ Y% Z; Q0 i- \: Y
                                {        * [* O9 O) \: T3 {
                                                bsp_systick_delay_us(50*1000);1 L% l$ h9 o' w7 a' G, o; _
                                                bsp_led_ctrl(BSP_LED0, 1);
" Y  U; T& B( d                                                bsp_led_ctrl(BSP_LED1, 1);) e: g4 O/ f& e3 e
                                                bsp_systick_delay_us(500*1000);( E5 [+ R' x5 [- z' M
                                                bsp_led_ctrl(BSP_LED0, 0);
! a, b' W& p9 ?5 i  I2 ^5 b3 e4 ?                                                bsp_led_ctrl(BSP_LED1, 0);/ V3 B* k+ [1 _% J1 w! w

. @* r# m# E1 v) Q" T6 Q* L( f                                }
4 a+ i1 S; Z$ q    }
0 a- r2 Q" g  t. v                else
" P3 ~4 y# p& @4 ~+ D                {4 x3 \4 H: M8 V# C
                                  bsp_led_ctrl(BSP_LED0, 1);- Q' U$ G. D' N6 W
                      bsp_led_ctrl(BSP_LED1, 1);
; o2 K3 n+ r8 W) p7 D                }
+ N4 ?( i* t& f1 L% O" S, e                bsp_systick_delay_us(500*100);
* k( Q, o0 j& B8 }# u9 _        }2 r# a& g8 [4 ]3 ^! [' g

- N+ y: M8 N) [( G/ ?0 z4 y# `8 y5 E5 m, O& L' g% O. ~
赞 收藏 2 评论8 发布时间:2015-6-17 15:37

举报

8个回答
风子 回答时间:2015-6-17 15:49:22
谢谢分享.png 0 l4 U! @6 z9 b2 m
wu1169668869 回答时间:2015-6-17 17:27:39
热释红外哈 3.gif
你好我好大家好! 回答时间:2015-6-18 07:59:26
学习了,谢谢分享
liping 回答时间:2015-6-18 08:16:52
用单片机有点浪费呀!这要是生产,成本太高!
jacobfeng 回答时间:2015-6-18 08:23:28
annysky 发表于 2015-6-18 08:161 x2 z8 u' E4 A4 }4 o3 v  M$ q
用单片机有点浪费呀!这要是生产,成本太高!
4 x7 f: M0 r/ e# {
是的,本例只是测试用用。
$ j1 U0 l: s3 m& z! h
为什么是EEFOCUS小白 回答时间:2015-6-18 10:30:31
谢谢分享
左岸右岸 回答时间:2015-6-18 10:48:23
买过两次HC-SR501都有问题
xuzongde 回答时间:2018-4-11 16:55:15
学习了!!
