基于stm8智能车载空气净化器的完整设计

[复制链接]
原来是他 发布时间:2015-7-30 10:24
智能车载空气净化器介绍:
8 V1 u8 ?' a+ A  D9 E! ]$ T; m0 i2 X( P  n  i/ P9 p# R
        这是一款把车厢变成绿色森林的空气净化器。该智能车载净化器采用STM8S003F3(STM8S003F3数据手册)作为主控制芯片,采用费加罗TGS6200空气质量传感器侦测汽车环境,利用空气质量指示灯指示当前的空气质量。该空气净化器具有一键启动,实时监测空气质量并自动净化的功能。同时针对内饰污染/甲醛TVOC超标异味二手烟残留PM2.5病毒惊喜深层净化去除,释放千万级高浓度负离子,改善车内空气质量,为用户提供健康的行车环境。该设计已经量产,分享给大家的是该智能空气净化器的控制端电路和源代码。" o7 E5 `! j5 @! C! n- `
- p! _, x1 P" n' J  L

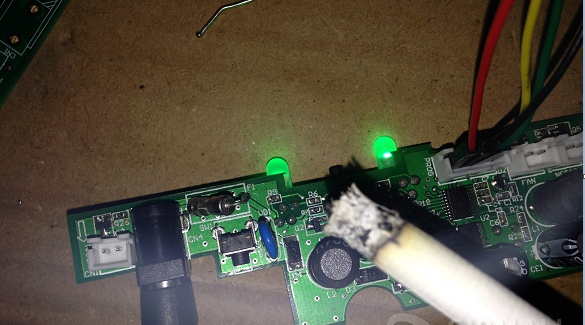

该控制板实物图片展示:
2 b6 Q7 Y% h0 D9 ~ 1.png 2 e# ^5 _' k; I
附件内容包括:) Q$ G6 c! C, `

2 J; s& L8 J5 f- Z8 l* m智能车载空气净化器控制板原理图和PCB源文件,用AD软件打开;
2 _( O. _! h0 Y* }5 t) ~9 k+ j& K! V+ C8 M, y/ W# ?6 x
源代码;  M* ]. }- F$ B# w
' W' }% g4 g' ~, J% c7 G" h
8 C9 v, }$ u! m5 O9 V% L
原理图和PCB源文件.zip (605.02 KB, 下载次数: 520)
赞 收藏 8 评论38 发布时间:2015-7-30 10:24

举报

38个回答
profile5 回答时间:2016-8-26 09:43:19
麻烦问下楼主,这个传感器的 分辨率是多少呢? 还有那个 ppm和mg/m3单位间是怎么转换的呢。。。我也想弄个测甲醛的。。没有找到合适的传感器。。不胜感激
jackhwang 回答时间:2016-9-8 14:57:56
感谢楼主的分享。看lz的原理图,有一个24C02。我在想STM8S003自身带EEPROM,怎么还用了24C02。
你好我好大家好! 回答时间:2015-7-30 21:48:01
顶起
沐紫 回答时间:2015-7-30 11:25:34
不错,谢谢
anny 回答时间:2015-7-30 12:32:22
谢谢分享,楼主不错
JackieLaura 回答时间:2015-7-30 12:35:39
来看看楼主的作品
阿本 回答时间:2015-7-30 12:56:37
楼主精神可佳
arm8686 回答时间:2015-7-31 13:52:05
是 费加罗 TGS2600 吧?7 h6 O4 c6 Y$ q
另外,为楼主的开源精神点赞!
yanhaijian 回答时间:2015-7-31 14:36:11
重点是传感器。
wu1169668869 回答时间:2015-7-31 16:49:53
谢谢分享
zhuoyemp4 回答时间:2015-7-31 17:02:04
谢谢分享!!!
* e; A8 V  T! J
你好我好大家好! 回答时间:2015-7-31 17:14:17
谢谢分享
快乐萌萌哒 回答时间:2015-8-4 20:35:02
不错噢。谢谢分享。
心有林夕 回答时间:2015-8-9 15:41:03
顶起
等一个人咖啡- 回答时间:2016-8-2 14:49:31
给力,正要做这个系统
杰瑞王 回答时间:2016-8-7 11:42:13
谢谢分享,正是要找的内容。
