求助帖!AD采集时,在ADC输入引脚加一个基准电压有什么用?

[复制链接]
taozhenzhen 发布时间:2015-8-4 17:08

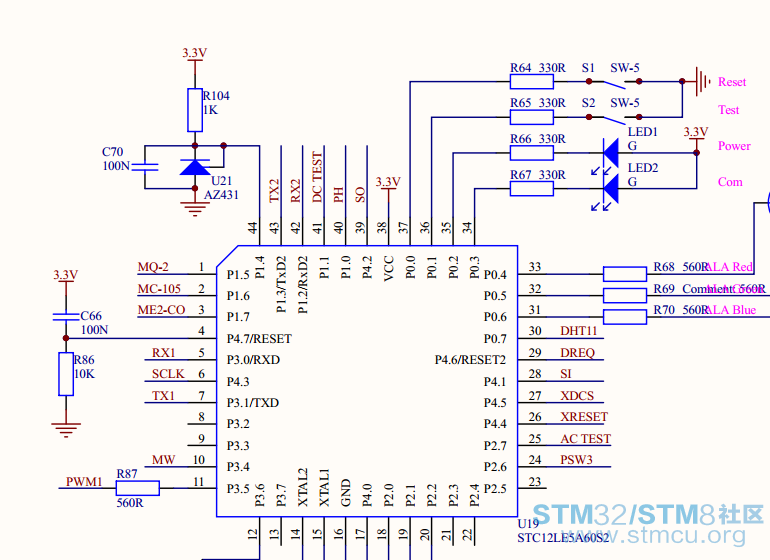

单片机原理图如下:/ X$ e1 ^' ~- X/ ?0 D% b' _2 Z% F7 j: K
+ \. @9 E/ O, f  J. v6 u9 `

, _. B8 Z; A0 s) D7 P: r6 sP1.4引脚接的是一个基准电压,2.5V!!
8 P$ r, m/ H; S单片机的P1口,全部具有ADC功能,并且,P1.4引脚使用的是ADC功能,P1.5,P1.6,P1.7都使用了ADC功能!!
: r/ U  `3 }& p7 u5 Q+ P这个基准电压是不是可以提高ADC的采集精度或者说其他什么用途??
5 ^  j) i/ z  j, i( m

单片机电路

单片机电路
赞 收藏 1 评论24 发布时间:2015-8-4 17:08

举报

24个回答
那就地方 回答时间:2015-8-5 10:26:46
taozhenzhen 发表于 2015-8-5 08:48+ ?" f# C9 m, D1 F8 q, H! v2 L
没有哪2个引脚的功能是正模拟参考电压输入和负模拟参考电压输入电压!!你能给我说个例子吗??或者说给我 ...
8 i8 S$ c; g( ^: R& \
一般没有标出ADC的参考电压引脚,只有两种情况,要么是以供电电源为参考点,要不芯片内部有一个基准电压为参考点,我觉得P14外接一个稳压管是为了反推出ADC的基准源准不准的,若不准可以在ADC采样后进行补偿。
sssdd 回答时间:2016-12-22 16:01:30
参考电压存在的意义就是:
5 l' P: I  F! t8 x  m# y1、稳。人家参考电压源能搞温度补偿。电压波动统统消除到世界领先水平。。用个Vcc做参考的,能行吗?能行吗?能行吗?( i+ B4 F1 W: l3 X0 K, L
2、提高分辨率。这个很多人不理解。
, z# h: N/ `. C( v- ]0 ]; Y其实参考电压不是越高越好。。而是越低越好。不过再低也不能比输入模拟电压低就是了。
+ i& ^4 J; I% e8 |: F; K( D1 d1 C越低的参考电压在相同的分度下比如同样的10位精度。分辨率电压更小。也就更精确。
taozhenzhen 回答时间:2015-8-5 08:48:30
本帖最后由 taozhenzhen 于 2015-8-5 08:51 编辑
1 ?  g' t: ]- X% ]
00-405686 发表于 2015-8-4 21:38
' n2 q$ C+ q) Y5 @0 g一般芯片都有ADC的正模拟参考电压输入和负模拟参考电压输入,你这个芯片都没看到这两个引脚,所以最好你查 ...
0 t  N) G0 O7 G+ U3 J
没有哪2个引脚的功能是正模拟参考电压输入和负模拟参考电压输入电压!!你能给我说个例子吗??或者说给我说哪个芯片有这个功能??
& A# B4 j+ B( Q1 h) X, G9 @. u/ p% q
STC12LE5A60S2, O# v8 C- R1 M
taozhenzhen 回答时间:2015-8-4 17:09:37
新手,请各位大神不吝赐教!!
你好我好大家好! 回答时间:2015-8-4 19:01:33
帮顶了
294479435@qq.co 回答时间:2015-8-4 21:38:33
一般芯片都有ADC的正模拟参考电压输入和负模拟参考电压输入,你这个芯片都没看到这两个引脚,所以最好你查查芯片手册。
taozhenzhen 回答时间:2015-8-5 08:42:37
00-405686 发表于 2015-8-4 21:38
, ?1 B0 i: g* V% D! _. H8 O7 F一般芯片都有ADC的正模拟参考电压输入和负模拟参考电压输入,你这个芯片都没看到这两个引脚,所以最好你查 ...

" {$ ~! g/ K% E) K) t# N/ [芯片是STC12LE5A60S2,它的P1口引脚功能如下:C:\Users\Tao\Desktop\资料下载
; p9 A5 s9 J5 s) i4 TC:\Users\Tao\Desktop\资料下载
taozhenzhen 回答时间:2015-8-5 08:47:50
taozhenzhen 发表于 2015-8-5 08:42
1 W7 @; P$ m! e芯片是STC12LE5A60S2,它的P1口引脚功能如下:

0 b0 ?! s1 V' G2 Z7 ~  p1 M( r没有哪2个引脚的功能是正模拟参考电压输入和负模拟参考电压输入电压!!你能给我说个例子吗??或者说给我说哪个芯片有这个功能??
zhuoyemp4 回答时间:2015-8-5 10:39:26

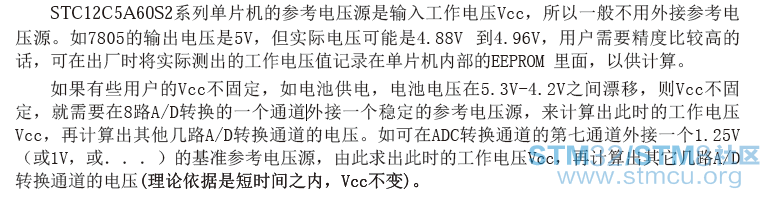

这是国产51单片机,宏晶科技的产品。这款单片机ADC参考电压就是单片机的供电电压VCC。P1.4引脚接2.5V基准电压的目的用于校准,提高采样精度。
zhuoyemp4 回答时间:2015-8-5 10:45:39
详细描述,自己琢磨一下吧
294479435@qq.co 回答时间:2015-8-5 18:26:37
单片机的参考电压就是VCC,所以加2.5V基准电压就是为了保证测量精度,程序中可以设计为P1.4的ADC采样值为2.5V多少范围内其他ADC采样值才有效,就可以相对提高ADC的精度了。
埃斯提爱慕 回答时间:2015-8-5 22:38:22
提示: 作者被禁止或删除 内容自动屏蔽
taozhenzhen 回答时间:2015-8-6 08:17:20
那就地方iv 发表于 2015-8-5 10:26
! ~* }) ~; Z9 t3 _" z( w/ D一般没有标出ADC的参考电压引脚,只有两种情况,要么是以供电电源为参考点,要不芯片内部有一个基准电压 ...

3 g: ?4 x$ m: x" d3 [( I3 y% GP1.4脚怎么反推出ADC的基准源的准确度呢??这个电压和基准怎么个对比法??
+ ~. x1 t) _9 K! ]# CADC采样后怎样进行补偿??
taozhenzhen 回答时间:2015-8-6 08:19:04
zhuoyemp4 发表于 2015-8-5 10:39
' b- O2 x/ Z6 n0 B5 U7 v* f这是国产51单片机,宏晶科技的产品。这款单片机ADC参考电压就是单片机的供电电压VCC。P1.4引脚接2.5V基准电 ...

& l- `9 f  Y9 n5 E( A# qP1.4引脚接2.5V基准电压是怎样提高精度的呢??
taozhenzhen 回答时间:2015-8-6 08:19:48
zhuoyemp4 发表于 2015-8-5 10:45
1 c" e, N5 ?! E详细描述,自己琢磨一下吧

, W, N7 V$ {4 a( s好资料,这些都在哪里找的??百度吗??
