一、应用背景

在一些控制项目中，需要对温度，压力及其它模拟量进行采集，采集到的数据能够实时的显示出来，而采用上位机界面实现成本较高，通常要额外的电脑或者其它硬件，采用TFT 液晶屏是一种比较理想的方式，从目前常用的3.2 寸/4.3 寸/5.7 寸/7 寸触摸屏都能很好的实现实时数据显示，实现硬件的成本低。

二、功能描述

本实时数据采集系统实现的功能如下：

1、  采用 ST_emWIN 图形库来实现GUI 界面，其中用到了按钮，图表，文字，列表项等多种控件。emWin 图形库由德国SEGGER 公司开发，可为图形LCD 设计提供高级支持。它适用单任务或是多任务系统环境。架构基于模块化设计，由不同的模块中的不同层组成。包括液晶驱动模块，内存设备模块，窗口系统模块，窗口控件模块，反锯齿模块和触摸屏及外围模块。其主要特性包括丰富图形库，多窗口、多任务机制，窗口管理及丰富窗口控件类(按钮、检验框、单/多行编辑框、列表框、进度条、菜单等)，多字符集和多字体支持，多种常见图像文件支持，鼠标、触摸屏支持，灵活自由配制等特性。

         在移植emWIN 之前，需要做好LCD 驱动，这里采用的是SSD1289 控制器的3.2 寸LCD 模块。因为 NUCLEO-F411RE开发平台上面的MCU 为64 引脚，采用16 位方式和LCD 通信，这里用PB0-PB7 和PC0-PC7组合的方式实现16 位驱动。

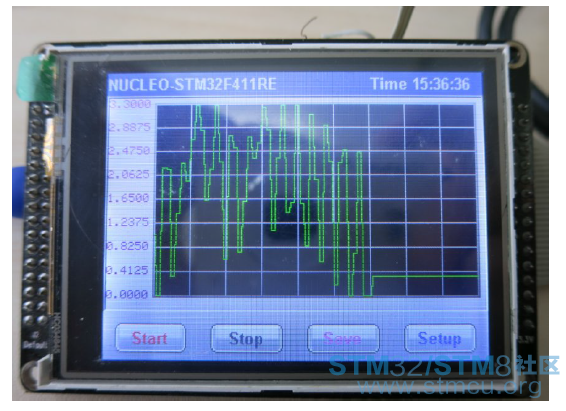

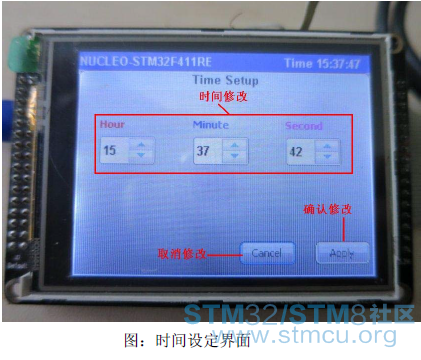

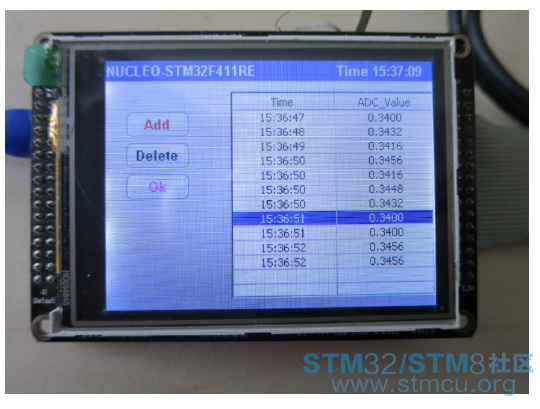

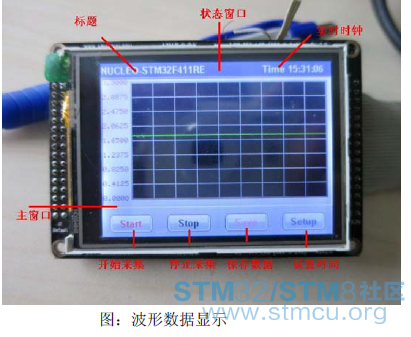

         整个实时数据采集系统的GUI 界面由3 个窗口组成。最上面是状态窗口，在里面实现了标题和时间显示。下面是主窗口，在主窗口里面又分为两个部分：一部分是四个按钮，分别是【开始采集】、【停止采集】、【存储数据】、【时间设置】。因为没有增加SD 卡部分，这里无法使用XBF 字体来显示汉字，用英文字符表示。另一部分是波形显示窗口，左边是幅度值：0-3.3V。带网格显示，最多可以显示4096 个点。【开始采集】和【停止采集】的回调函数相对简单，分别由定时器控制波形数据的显示与停止。第三个窗口是数据记录窗口，它被隐藏在底部，由按钮【存储数据】的回调函数进行触发到顶部进行显示。数据记录窗口又由两个部分组成。左边是三个按钮，分别是【增加数据记录】【删除数据记录】和【确认返回】，右边是数据记录表，每一条记录由【当前时间头+采集数据】组成。若增加SD 卡驱动后，可以将记录实时保存到SD 卡中。最后一个按钮是【时间设置】，它在回调函数中，建立一个对话框，用于实现对实时时钟的【时：分：秒】进行修改，确定后，即可实时显示修改好的时间。具体的界面如下：

2、RTC 实时时钟：STM32F4 系列的实时时钟相对简单，比STM32F1 系列更加直观和容易设置。在NUCLEO-F411RE 上实现了年月日时分秒的数据，在界面上仅显示了时分秒。

3、 ADC 数据采集：因为是用于演示，用F411RE 自带ADC 模块实现一路DMA 方式的数据采集。在存储数据过程中，采用了“乒乓双缓冲”方式实现数据存储。

4、预留SD 卡存储功能：这个数据采集系统，要实现长时间数据存储，在不借助上位机的情况下，必须用SD 卡来实现。因为没时间做扩展板，所以硬件稍麻烦一点，软件上实现更快一些。建议存储空间在4G 以上，利用定时器控制，每隔100ms 向SD 卡保存一次数据。

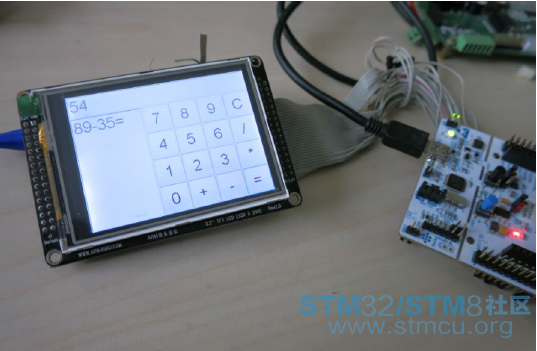

5、额外功能：既然在TFT 上移植了emWIN，可以轻松实现其它一些小应用，比如简易计算

器。

三、硬件设计

此设计最大限度的利用了本身开发平台，没有外扩资源，仅用了一个外部可调电阻，使用了定时器，ADC，串口，SPI 等资源。

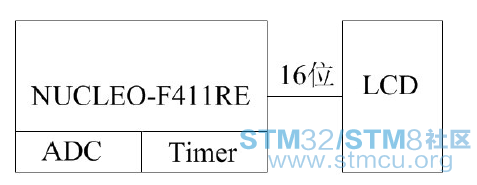

硬件比较简单：

四、软件设计

软件采用的是标准固件库进行开发，使用的是MDKV5.13 版本，跟以前相比，有一些变化。

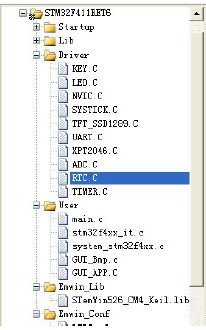

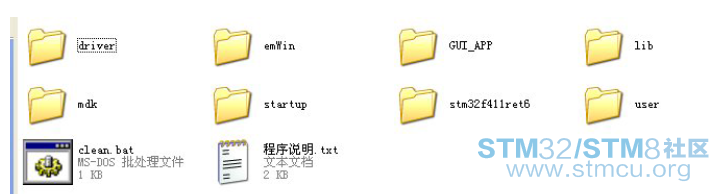

整个工程文件如下：

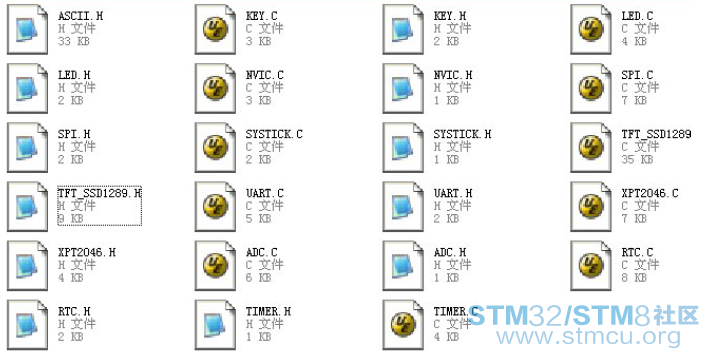

在成功移植emWIN 之前，要自己完成一些驱动。

有了这些，emwiN 移植就比较容易了。

使用的是最新的 STemWIN5.26 固件库，程序最主要的内容是GUI_APP 文件，这个是多窗口和控件回调函数文件。因为使用了3 个窗口，1 个对话框窗口，多个控件，所以回调函数众多。这里仅截图部分，以说明：

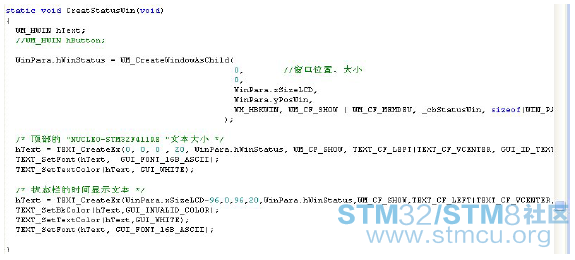

1、创建状态窗口

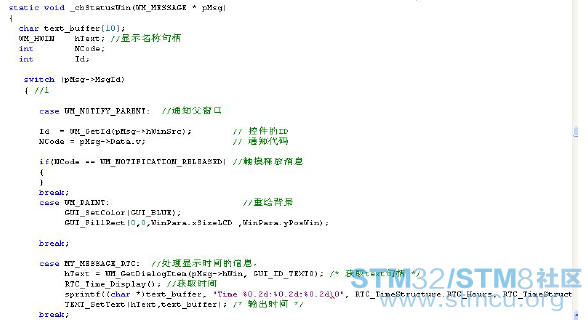

2、状态窗口的回调函数

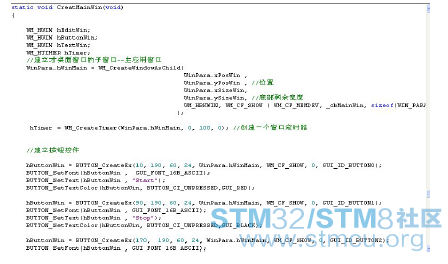

3、创建主窗口

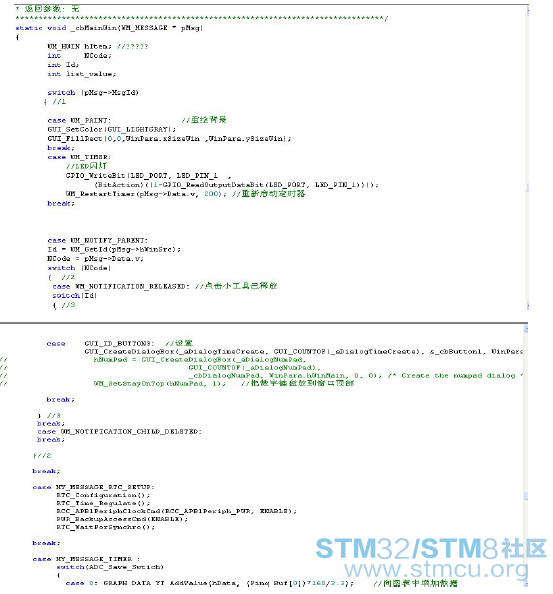

4、主窗口的回调函数

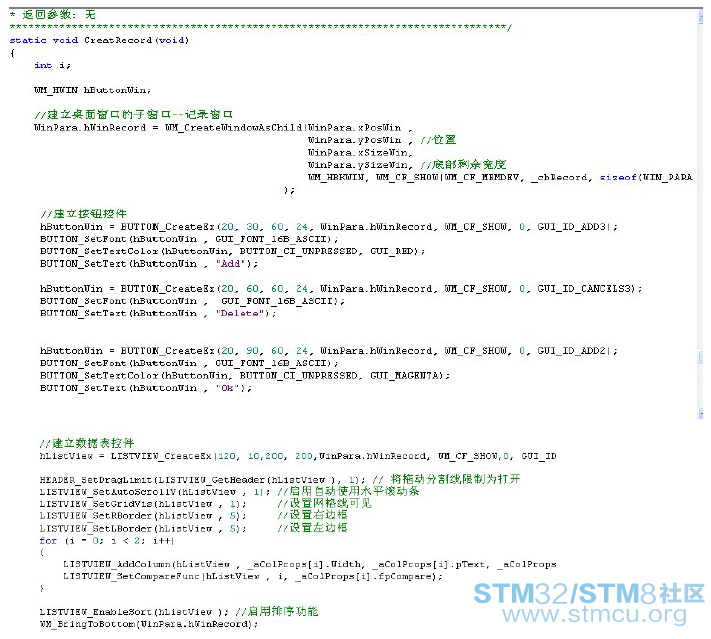

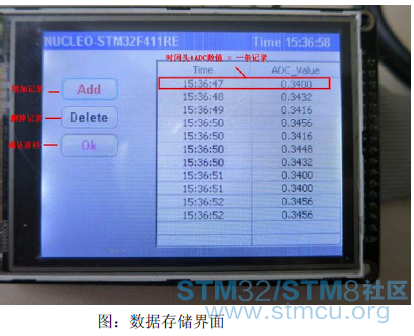

5、创建记录窗口：

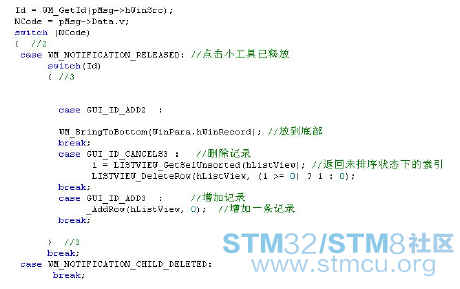

6、记录窗口的回调函数

五、总结

通过此次对STM32F411RE 的评估，看到了使用emWIN 时，在STM32F1 和STM32F4 性能上的一些差异。通过软件的使用和摸索，也看到了使用标准固件库和CubeFX 软件的差异。在ST 大力推广 CubeFX 的今天,逐步替换标准固件库也要慢慢启动了。

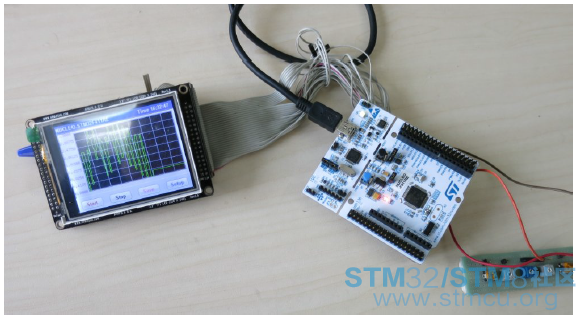

下面是一些其他效果附图：

源代码： 核心代码文件.rar (12.98 KB, 下载次数: 348)

2015-8-11 14:41 上传

点击文件名下载附件
