发个我自己做的TFT彩屏液晶!

[复制链接]
麟狮蕟 发布时间:2015-8-21 10:27

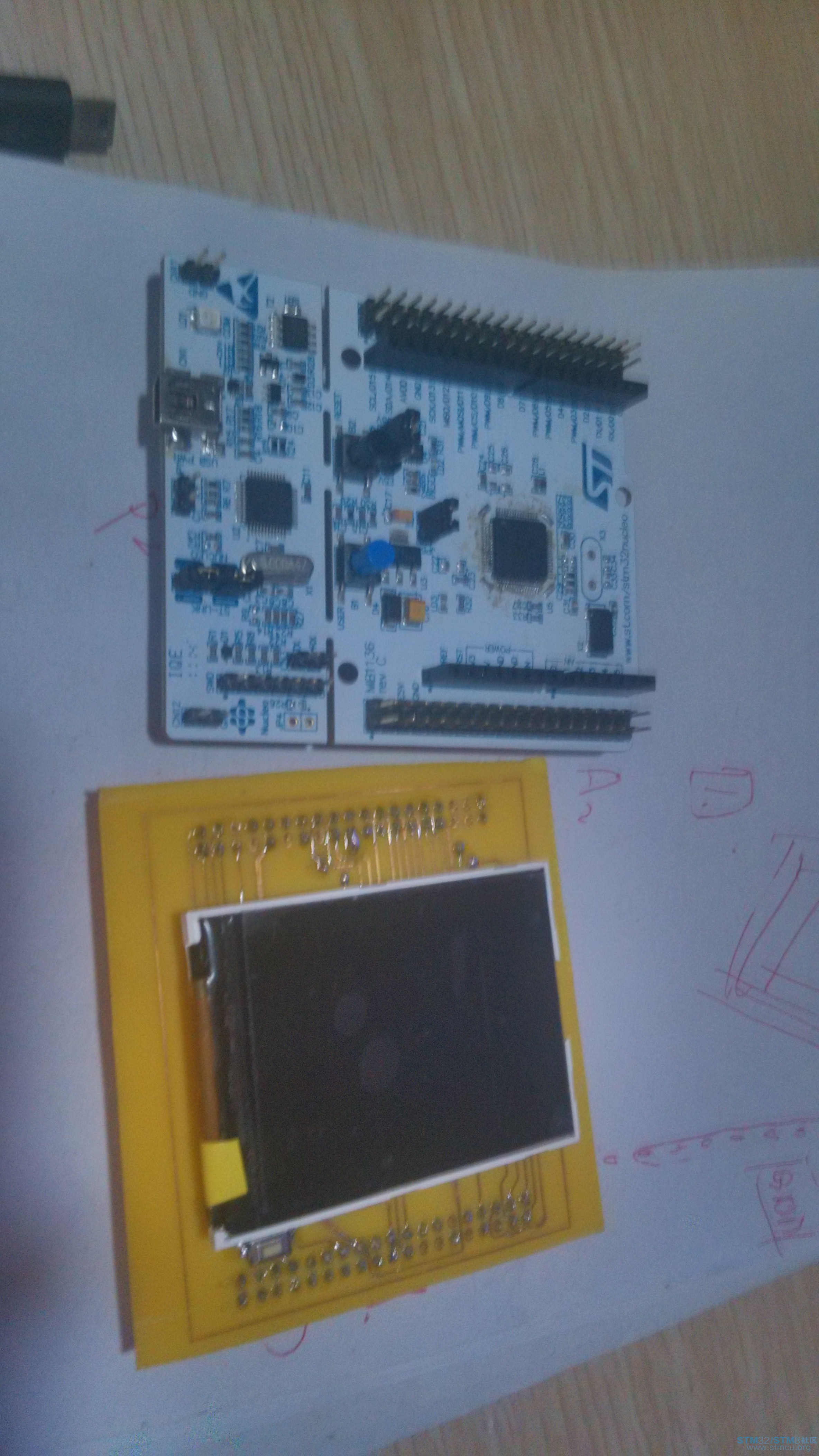

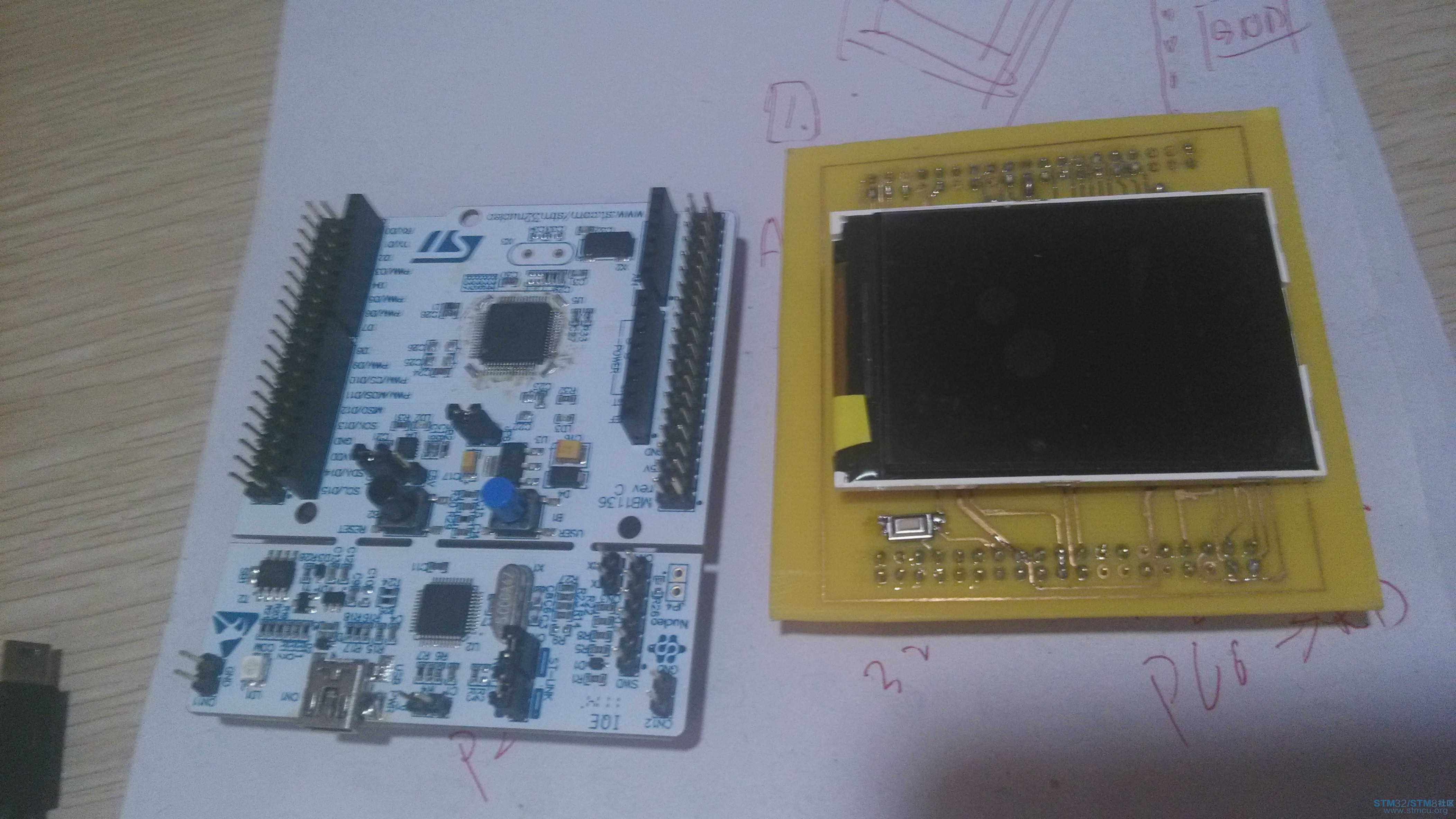

IMG_20150821_101223_HDR.jpg 来个正面照片 IMG_20150821_101349_HDR.jpg
. o7 J0 F) m- m6 X 1440123508151.jpg
# O; s2 ^: v3 k: v: [2 c1 J1 Z$ \

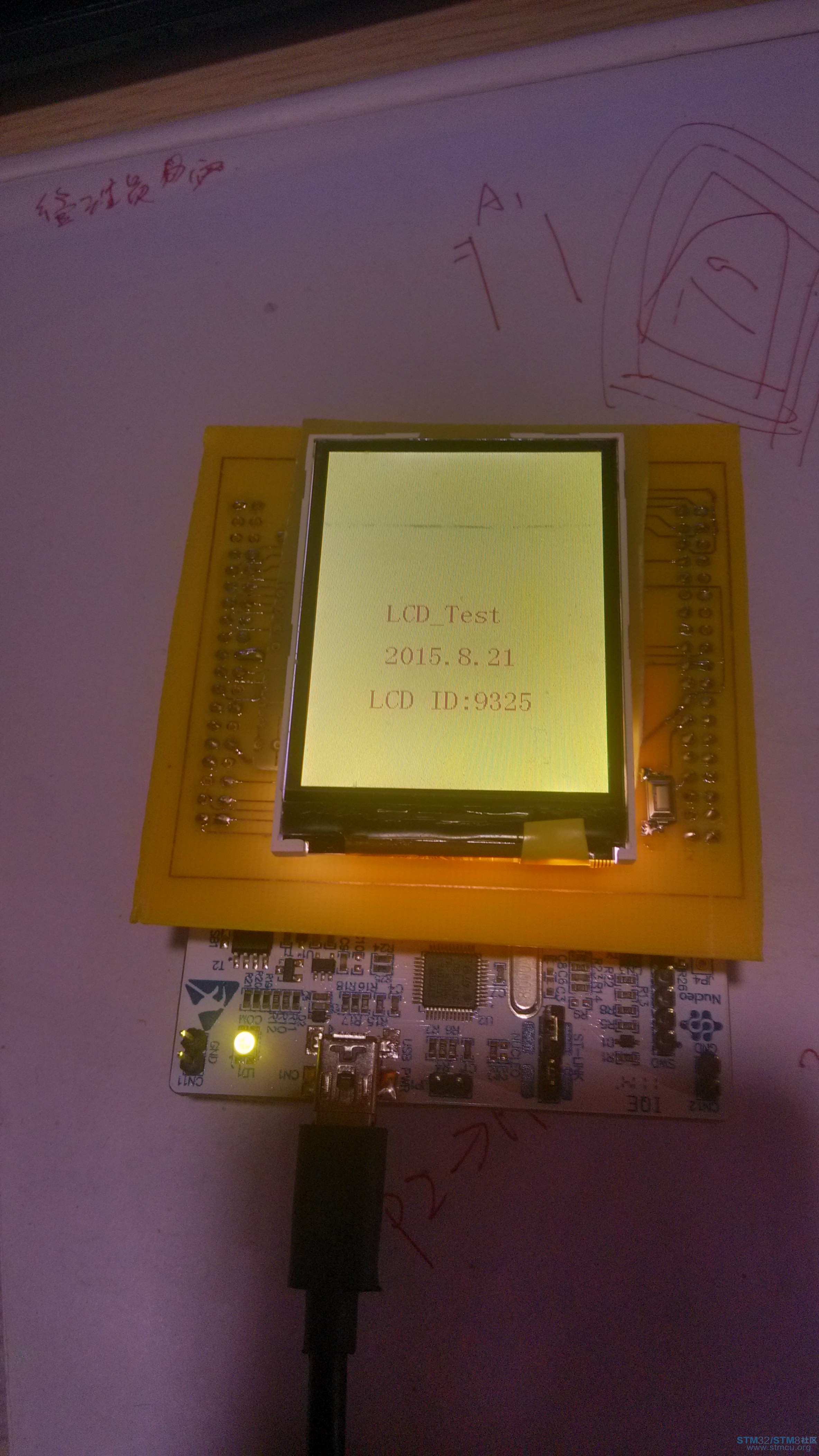

7 `' Q* ^+ l; U/ P$ y6 s终于点亮了!!最好检查竟然虚焊了一个点!坑爹的!
0 ?  R' R! Z2 v0 Z" K
赞 收藏 评论28 发布时间:2015-8-21 10:27

举报

28个回答
麟狮蕟 回答时间:2015-8-21 15:48:00
fjjjnk1234 发表于 2015-8-21 15:01( w8 c: L; [) t* {1 r
我也想打一个这样的TFT扩展板,但TFT扩展板插入Nucleo,不知道会不会很难拆下 ...

$ `, X* F7 m; g2 o不会! 我现在一直拆着测试
麟狮蕟 回答时间:2015-8-21 12:07:16
逍遥李 发表于 2015-8-21 10:531 v1 D' D9 ]* A3 z: ]' q! L/ K( T" q
楼主你是买的组件自己焊接的吗?LCD屏多大的?

/ l) G/ h1 N# L. ~3 T4 W, |/ w是的!自己买的裸屏回来自己焊接的! ! 用的是2.4寸触摸屏还没到!
麟狮蕟 回答时间:2015-9-5 16:41:05
QianFan 发表于 2015-9-4 14:32
- ~  P; T" Q& ?感光板做的?在排针中间走线,焊接的时候不好焊啊。。
8 W& ~' @9 n0 d9 h$ i% p6 a
还行! 走线比较细!!双层板 难在顶层和底层对的准!
逍遥李 回答时间:2015-8-21 10:53:54
楼主你是买的组件自己焊接的吗?LCD屏多大的?
moyanming2013 回答时间:2015-8-21 10:56:04
强啊。。。
anny 回答时间:2015-8-21 13:51:55
不错,这样玩起来就方便多了!楼主多分享点资料啊!
Tension 回答时间:2015-8-21 14:31:35
做液晶屏,再多分享点细节,怎么实现的逐行扫描?
麟狮蕟 回答时间:2015-8-21 14:43:03
anny 发表于 2015-8-21 13:513 {4 f! `2 k* Y6 w" z
不错,这样玩起来就方便多了!楼主多分享点资料啊!

, v8 \% y3 c, h2 p' L6 c* }在测试中!! 测好,再打板子! 穷学生一枚
fjjjnk1234 回答时间:2015-8-21 15:01:45
我也想打一个这样的TFT扩展板,但TFT扩展板插入Nucleo,不知道会不会很难拆下
alvin_ 回答时间:2015-8-21 16:07:01
触摸屏板子上那个按键干嘛用的?
麟狮蕟 回答时间:2015-8-21 16:21:21
alvin_ 发表于 2015-8-21 16:07
* v8 B5 p  H/ K( H( ]+ I触摸屏板子上那个按键干嘛用的?

2 z/ q  x6 _: ^8 E4 |4 L因为把复位按键给挡住了!所以把复位按键印出来
麟狮蕟 回答时间:2015-8-21 16:22:24
Tension 发表于 2015-8-21 14:31
0 ?7 ?& \. _' H. j7 F, y4 u做液晶屏,再多分享点细节,怎么实现的逐行扫描?
; v3 S5 S$ @# E9 N1 n- `  K
调试完后!在发
alvin_ 回答时间:2015-8-21 16:24:05
linshifaa 发表于 2015-8-21 16:21+ t$ E9 Z/ O- [5 ^6 j# C4 l7 B
因为把复位按键给挡住了!所以把复位按键印出来

5 M, i7 A  M& O& R0 D* j/ t(⊙o⊙)哦原来这样啊,
JackieLaura 回答时间:2015-8-21 16:48:28
不错!貌似是自己激光打的板,热转印,腐蚀出来的。
麟狮蕟 回答时间:2015-8-21 18:03:33
JackieLaura 发表于 2015-8-21 16:48
6 j0 `! t! y* {0 {不错!貌似是自己激光打的板,热转印,腐蚀出来的。

& u8 _* }& ^* N8 S( I是的! 用热转印的
