: o5 Q1 ]5 h: o2 b    今天第一次遇到JLINK在MDK中调试时，调试时间和实际时间不符的情况，在网上查了些资料，搞了半天才把时间搞对，在此将设置方法记录下来：
+ p( W, F$ g- |6 _. j2 Q+ n
    一、先说说仿真方式SWD与JTAG区别
    (1) SWD 模式比 JTAG 在高速模式下面更加可靠。 在大数据量的情况下面 JTAG 下载程序会失败, 但是 SWD 发生的几率会小很多。基本使用 JTAG 仿真模式的情况下是可以直接使用 SWD 模式的, 只要你的仿真器支持。 所以推荐大家使用这个模式。
* Q2 q; h) _- ^/ p! |4 |4 Z    (2) 在GPIO 刚好缺一个的时候, 可以使用 SWD 仿真, 这种模式支持更少的引脚。
. ~1 @2 x7 }4 m9 z- x3 l    (3) 在板子的体积有限的时候推荐使用 SWD 模式, 它需要的引脚少, 当然需要的 PCB 空间就小啦！ 比如你可以选择一个很小的 2.54 间距的 5 芯端子做仿真接口。

   二、 市面上的常用仿真器对 SWD 模式支持情况
& X# |: f: `$ J, M$ {    (1) JLINKV6 支持 SWD 仿真模式， 速度较慢。
    (2) JLINKV7 比较好的支持 SWD 仿真模式, 速度有了明显的提高，速度是 JLINKV6 的 6 倍。
    (3) JLINKV8 非常好的支持 SWD 仿真模式, 速度可以到 10M。
    (4) ULINK1 不支持 SWD 模式。
7 L- R% y& W% s9 d( @6 v    (5) 盗版 ULINK2 非常好的支持 SWD 模式， 速度可以达到 10M。
$ Y* o3 I( F+ S( F5 o    (6) 正版 ULINK2 非常好的支持 SWD 模式， 速度可以达到 10M。

% K  d0 P4 {: r' _1 u3 A  三、STM32调试时SWD配置方法

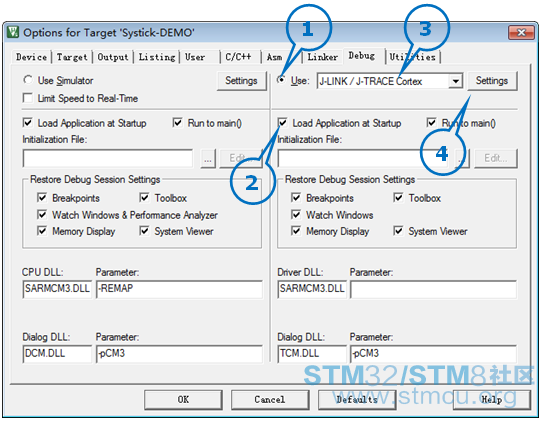

     (1)  分别进行1->2->3->4，点击setting进入Debug

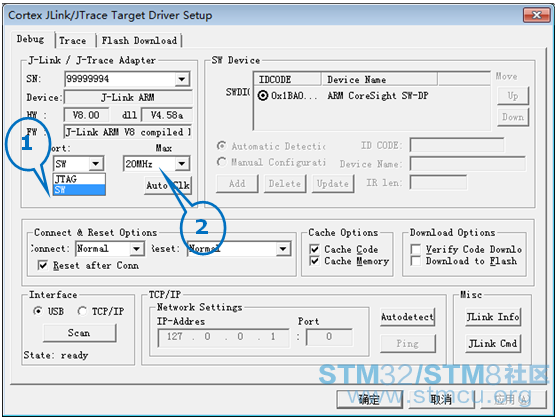

5 t( [$ B$ P1 \4 h! Y9 q- I( L    (2)  在1中选择SW，2貌似设置成10MHZ比较靠谱，点击左上角Trace

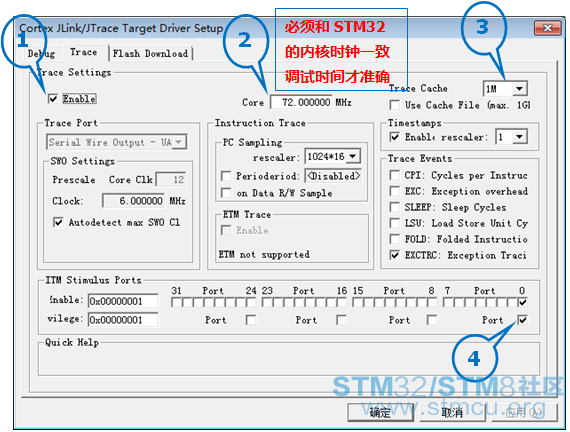

  (3) 分别进行1->2->3->4（第4步不用改也可以），第2步是关键，点击进入FlashDoanload
7 H/ e3 o) H' d! ]1 s& e$ Z

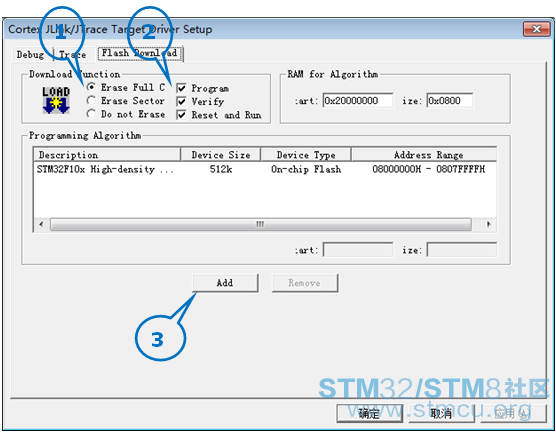

   (4) 分别进行1->2->3，第3步是关键，需根据使用的芯片添加。点击OK，完毕
2 b# V% X8 |7 l5 X) u! `
4 e' T! X7 F' j1 D/ b* l4 o. ~

       注：只有在Debug页面选择了SW才能在Trace页面更改内核时钟频率。有趣的是更改时钟频率后，钩掉enable选项。再回到Debug页面将SW改成JTAG，保存后同样可以使仿真的时间正确。

! U( ~/ w3 j' o  K' A7 ~" h* {9 c' c
