stm32f405/407的三重 ADC同步触发模式+DMA 配置

[复制链接]
sailor.wu 发布时间:2015-11-2 21:41
本帖最后由 sailor.wu 于 2015-11-2 21:54 编辑
. z4 Q$ e4 Y. u! W
% V- v: k% E1 u9 T4 j. s) v9 H在成功实现stm32f405/407的两重 ADC同步触发 模式+DMA 配置的情况下,想实现stm32f405/407的三重 ADC同步触发模式+DMA 配置,但是怎么改配置都只有ADC1和ADC2有数据出来,纠结了很久,最后决定静下心来看参考手册和数据手册。最后终于发现是ADC3的端口配置错了。

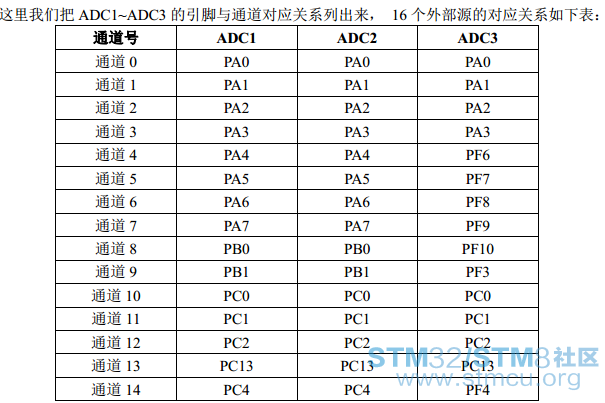

ADC1~ADC3 的引脚与通道对应关系

ADC1~ADC3 的引脚与通道对应关系
. i6 |, E: |, c+ q/ w" o+ w+ l7 U! }
我用ADC3去采PA4数据,哎。。。浪费生命啊!!!!!!!!
* [; X8 T' s; h3 A2 ^, B. M8 k: I) \3 k  n0 u

; z4 R1 ]4 _$ d( ]% G我换成ADC1去采PA4的数据。下面附上我的程序,给大家做参考。
1 W. s& {2 L8 X4 }【注]
; n3 c0 `, Q4 _$ `3 ^1.用软件触发一下,ADC_SoftwareStartConv(ADC1),就同时完成三路的ADC采集。在ADC都给到最大频率36M时,采样时间设为ADC_SampleTime_3Cycles时,实测需要730ns时间,没有理论的(3+12)/36=0.4166us,不知道是什么原因,有知道的小伙伴告诉我一下。# A) t, H: h# `# d
2.实测ADC给到最大频率36M,采样时间配置为ADC_SampleTime_3Cycles的数据并不是很稳定,改成ADC_SampleTime_15Cycles后,有很大改善。
. ~8 R5 a% {3 S$ w" t1 O4 d. [9 a/ V: l: {$ e- j- m$ ?
#define ADC_CDR_ADDRESS    ((uint32_t)0x40012308) //适用于双重和三重模式的 ADC 通用规则数据寄存器( ADC_CDR)& o; G* _7 f( e4 K
* n8 S0 w5 Q0 D1 a# P
inline void Init_ADC123(void)/ z1 _0 ^$ e5 P3 ^& P
{
2 |6 p/ J' b) S2 G8 u    # p- ]% Q/ ?& t! d) ?5 c$ `6 x
  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);//使能GPIOA时钟
) g* E7 M, V, T! O* C2 b2 k+ z
5 o) o* O# x0 m2 L2 K6 _5 e    O4 {) u/ ?: q5 S3 O
  GPIO_InitTypeDef  GPIO_InitStructure;
6 _7 o4 `+ W9 X! J9 i! n* n  //先初始化ADC1通道 IO口8 \6 S7 _' u0 z' Y
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;;
0 A9 p' ^7 N$ m; b3 z9 \  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;//模拟输入
2 J- Q3 n! T, r8 }% f: G3 ~  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;//不带上下拉
- I+ m- A; \+ b; c$ s  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化  # S: ~& r9 ?9 S! d

! m! s  v% f( D  ! m' j" |0 B5 Z5 L
  + z# I+ h$ |: n& h
  /*****************************************************************
% i; `( O) H2 E# Z5 L  *************************** DMA Configuration  ******************' S" g- _1 O" S/ F6 C* \! e, D$ _
  *******************************************************************/* J( I  `6 M( P
  6 O/ u" c8 S1 n# c5 R$ T
  7 S6 \( R* ]- I9 _, ?# w% G& E

) x1 R! D" J7 _; g6 C    DMA_InitTypeDef DMA_InitStructure;4 P6 p/ ^( r. L5 ?+ |9 d# p/ J/ |
    /*首先开DMA2时钟,由407参考手册-RM0090-Reference manual4 {# j* G5 M2 z( c) N& V
     *165页可知,ADC与DMA2映射,而且DMA2挂载在AHB1时钟总线上*/# v/ Z/ C  J7 N. P5 o- X$ r
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2, ENABLE);
6 }" d+ A' `7 ~  m" W
+ i' e+ e+ G) g# t! U    DMA_DeInit(DMA2_Stream0);3 o7 o4 C7 i1 @7 @
    DMA_StructInit( &DMA_InitStructure);  O5 C* p7 i9 Q' Y2 ^: s; `
    DMA_InitStructure.DMA_Channel = DMA_Channel_0;                     //选择Channel_02 t% g) l( [: O2 A. g# e
    DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)ADC_CDR_ADDRESS; //数据传输的外设首地址,详解见上
; A) o0 y6 k: D1 z$ \    DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&adc_result;   //自己定义待发送数组的首地址,要强制转换为32位, B6 j7 d, d* K: @! x
                                                                                                        //记得改成你需要DMA放置数据的地址
8 z' m! p  x' N7 |9 z! U+ k    DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;       //数据传输方向选择为内存->外设
! a& t7 W4 x' f! ~/ ]    DMA_InitStructure.DMA_BufferSize = 3;                      //传输数据大小为16,单位由以下确定,大小要配合定义的数组类型和外设数据类型5 A9 [- _/ I1 x1 V2 o- T
    DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址寄存器自动增加禁止,因为这里只用到了DR数据寄存器
  \4 ]! t8 P" j* t" D    DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;         //内存地址自增不允许,因为只存取一个数# U! k: g1 j* `* K; Q
    DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; //外设的数据大小
3 V7 U) ~, ]- I; c    DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;     //这里也选Byte
5 n9 }' z$ S# j- O' }( ^& y    DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;       //DMA传输模式为Normal,如果为Circular,将会循环传输: x. |/ Y) X5 c! ^7 J, L
    DMA_InitStructure.DMA_Priority = DMA_Priority_High;   //优先级为VeryHigh* q0 V  M/ x4 d! n+ K" x2 f
    DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
: n$ c0 i7 w. E* ^% R    DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;
5 q) q6 l  O7 B% \: w    DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;% j  P) u7 _5 s& f: `" [. v) }
    DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
, N5 }  E6 m$ _3 v+ `" [    DMA_Init(DMA2_Stream0, &DMA_InitStructure);
9 L3 b+ H' B1 ^& {
; U& m- Q; C: f: T
. L7 y8 v7 N+ `/ Y: c5 s0 g6 F% |//    NVIC_InitTypeDef NVIC_InitStructure;
8 m0 I, J& O, L) t//    /* DMA中断配置 */
& |3 Z$ E* U. E. e, F//    NVIC_InitStructure.NVIC_IRQChannel = DMA2_Stream0_IRQn;      //嵌套通道为DMA2_Stream0_IRQn
% a# q4 e8 e3 m! H7 a# n//    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //抢占优先级为 19 Y' W  g+ \7 W# {6 R
//    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;          //响应优先级为 09 A4 f4 L. j5 v# p6 D8 `7 v
//    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;              //通道中断使能( Z/ F# P1 g& V+ H$ _
//    NVIC_Init(&NVIC_InitStructure);
& m1 x) F, Q$ w* L) Y6 P" [3 @7 [' V; e
2 v3 r6 k* B# _- @    9 a' t$ W) ^" E5 }  ~

- H' b1 R3 Y$ a    //使能DMA2_Stream0通道- {7 x( [' ~* M0 s9 w9 l1 A
    DMA_Cmd(DMA2_Stream0, ENABLE);3 p4 B4 T2 H* x$ o3 W- c
    0 _" {0 n5 [) X
) u  e& l: E8 C6 Q9 Y% `
//    /* DMA中断开 */* H1 ^% D( t! n
//    DMA_ITConfig(DMA2_Stream0, DMA_IT_TC, ENABLE);+ r9 t5 h; n; J9 w" O& w2 x
    , V1 q% V: x: H) I

6 {3 J5 a3 v9 k: M. o  /*****************************************************************
" p2 |' w) C3 A  *************************** ADC Configuration  ******************1 J. T0 A7 Q& y& Y! U6 f
  *******************************************************************/9 y6 W4 I% {5 b# o0 A5 h
  : t2 }$ R# b& R6 s8 s/ ^2 R, v3 e
  . g; b9 V0 s% Y2 t/ z# x; f
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1|RCC_APB2Periph_ADC2|RCC_APB2Periph_ADC3, ENABLE); //使能ADC123时钟
4 T, s5 ~" {! @6 ]& u% {. o6 `+ s8 i' Y0 U" b& k" z
& d! Q- P4 D- \; d
  ADC_DeInit();
* i$ T; a6 E7 x/ J4 L: c) C  //初始化ADC Common; s8 |2 J' _/ i4 |# J! J: s. f. S
  ADC_CommonInitTypeDef ADC_CommonInitStructure;& B# b0 L# W0 x5 F
  ADC_CommonInitStructure.ADC_Mode = ADC_TripleMode_RegSimult;9 m/ u: j5 O6 \, B
  ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_5Cycles;//两个采样阶段之间的延迟5个时钟3 M1 B/ G4 S0 E* q
  ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_1; //DMA使能- ?" z4 P4 i4 F+ l1 L4 n
  ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div2;//预分频2分频。ADCCLK=PCLK2/2=72/2=36Mhz,ADC时钟最好不要超过36Mhz * K+ q" N& A5 Q& z; G9 }
  ADC_CommonInit(&ADC_CommonInitStructure);//初始化7 W/ `, x4 ^) p$ @  e' n1 O: Q8 G! J
    , w6 u- B3 S3 E
  ADC_InitTypeDef       ADC_InitStructure;
2 t2 M( H% i( i3 d6 u/ }0 Q  ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;//12位模式4 `6 S- m. V: a% j/ ^2 `1 V- L( a
  ADC_InitStructure.ADC_ScanConvMode = DISABLE;//非扫描模式    & Z6 m7 e( O; f  V$ X6 L
  ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//关闭连续转换
: C* I7 u1 g% p  ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;//禁止触发检测,使用软件触发
* g# z) P% _# h8 f  ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
' T: _3 X) ^; ^7 F3 X. M+ F" Y  ADC_InitStructure.ADC_NbrOfConversion = 1;//1个转换在规则序列中 也就是只转换规则序列1
% v) ?& V* J, H: q0 ^0 U# A# I  5 {6 L7 u" l0 T/ k
  ADC_Init(ADC1, &ADC_InitStructure);//ADC初始化
: \7 d/ J# H: c( H. N6 x  ADC_RegularChannelConfig(ADC1,ADC_Channel_4, 1, ADC_SampleTime_3Cycles);   ! H: m' J/ B; l7 h6 M5 _6 G- x" M4 Q3 M
  : `/ F0 p; H$ k4 o4 p. Q! {
  # Y1 L5 e' J/ e% S# a
  ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;//12位模式
) q8 [8 |/ W/ @5 j  ADC_InitStructure.ADC_ScanConvMode = DISABLE;//非扫描模式    1 p8 L; b; Q0 J: v$ h) R  u0 ~8 ~
  ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//关闭连续转换; n& C0 Q1 i4 m- G4 u; e: b! M
  ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;//禁止触发检测,使用软件触发" Y% C& O6 G1 w- b  ]3 \
  ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
9 @$ l* D7 c# B. `  ADC_InitStructure.ADC_NbrOfConversion = 1;//1个转换在规则序列中 也就是只转换规则序列1
2 \" T6 X/ w4 _2 D3 z& C( b
" X4 b& H7 M3 b1 d. a& z  V  ADC_Init(ADC2, &ADC_InitStructure);//ADC初始化
5 M. {5 h6 ]5 N$ b' Y& o$ M) z  ADC_RegularChannelConfig(ADC2, ADC_Channel_0, 1, ADC_SampleTime_3Cycles);
+ e3 p0 \+ z/ \( m  X: \  " l. N# _( z  j- S* f
  ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;//12位模式+ ^1 ]! n% k; \$ w/ @; }
  ADC_InitStructure.ADC_ScanConvMode = DISABLE;//非扫描模式    4 P1 X$ r5 }& b, S; J2 G; M# ^# g! U
  ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//关闭连续转换" D/ I+ L- I# U+ I2 h. N
  ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;//禁止触发检测,使用软件触发
6 ]9 ]3 }( n" t5 J1 p  ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
. \) M" v( k" h! `1 E* o1 C7 N  ADC_InitStructure.ADC_NbrOfConversion = 1;//1个转换在规则序列中 也就是只转换规则序列1 ! @& k- H, p2 |& I- Q, o
  1 V" K" ^7 w) M0 w
  ADC_Init(ADC3, &ADC_InitStructure);//ADC初始化
3 ~# E1 _0 a% v7 r  ADC_RegularChannelConfig(ADC3,ADC_Channel_1 , 1, ADC_SampleTime_3Cycles);9 U5 m+ L  H7 L) v2 G1 n. X
. V, t6 {7 k5 ]- V
  /* Enable ADC1 DMA */
4 a+ e1 [6 T1 c. b9 l* F' s- a# Y  ADC_DMACmd(ADC1, ENABLE);
$ d3 }1 y  O9 J2 W& `: T, M9 N) D" H) y( b0 c- F9 H3 B" Y7 D
    & {, B4 t2 @3 G- j& @3 {  S5 F
      /* Enable DMA request after last transfer (Multi-ADC mode)  */
+ E% R1 G: w: ~) Y  J  ADC_MultiModeDMARequestAfterLastTransferCmd(ENABLE);- m4 q" Z. z1 c! q& s3 s
    + D) \8 o! t- O8 c  X' A6 Z
  /*可通过将 ADC_CR2 寄存器中的 ADON 位置 1 来为 ADC 供电。首次将 ADON 位置 1 时, 会将 ADC 从掉电模式中唤醒。*/
! @! I; v2 x2 b$ [, }9 R% B  ADC_Cmd(ADC1, ENABLE);//开启AD1转换器
& q& o7 d9 t; @- g  ADC_Cmd(ADC2, ENABLE);//开启AD2转换器    8 k% v$ X5 p& }2 c8 R7 r8 r
  ADC_Cmd(ADC3, ENABLE);//开启AD3转换器
  }# b. ^, s" x. O; s    . o1 d4 v, U$ ~- i6 r
}
1 k+ t4 `" _8 h' g7 b' p' Y8 i- {! N
赞 收藏 5 评论16 发布时间:2015-11-2 21:41

举报

16个回答
dz6666 回答时间:2020-5-30 17:19:59
三重adc都存在adc_cdr寄存器中吗,adc的分辨率是12,三个需要36位,adc_cdr寄存器不够啊
CarverZhang 回答时间:2018-8-31 22:38:36
假定 ADC为 3个通道,ADC2为 3个通道,而ADC3 为4个或5个通道,能采用同时模式采集吗?
webberz 回答时间:2016-12-15 21:48:18
楼主大大,请问只要开启ADC1的DMA就可以吗?ADC2和ADC3的是不是也需要开启?
sailor.wu 回答时间:2015-11-2 21:52:10
自己顶一个,哈哈哈!!!!!!
钊钊 回答时间:2015-11-3 00:25:16
多看手册必定有用·哈哈
沐紫 回答时间:2015-11-3 08:38:41
谢谢楼主
me浩 回答时间:2015-11-3 09:03:39
心下大喜
我是你的e 回答时间:2015-11-3 09:06:28
学习ing.............
dear祝子 回答时间:2015-11-3 09:11:35
给你32个赞!!!
niexiaohui 回答时间:2015-11-3 22:39:33
wz002 回答时间:2015-12-11 17:06:42
五哥1 回答时间:2016-12-29 02:50:22
辛苦了,学习了
zbber 回答时间:2016-12-29 09:11:39
楼主加油,我们都看好你哦9 J1 S6 P4 k; K4 K5 v# U5 D
5265325 回答时间:2016-12-29 09:50:01
黑皮男 回答时间:2016-12-29 12:28:08
赞一个
12下一页
