最近用NUCLEO-F103RB实现了DS18B20温度采集，分享一下实现过程和程序。
, a6 z/ e0 V( H' o1.在CubeMX中新建项目，选择Board selector->NUCLEO-F103RB
" P( A; C6 ^  \& F: a+ e5 B6 a

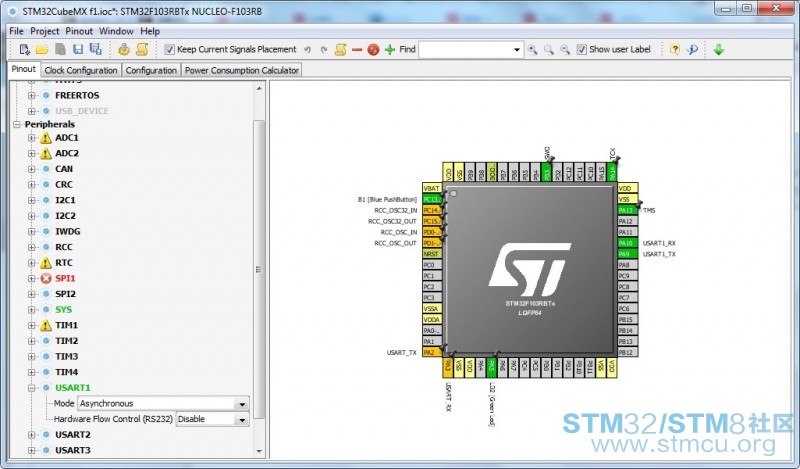

2.配置串口，用于输出结果
; R# H! @0 p# }; j

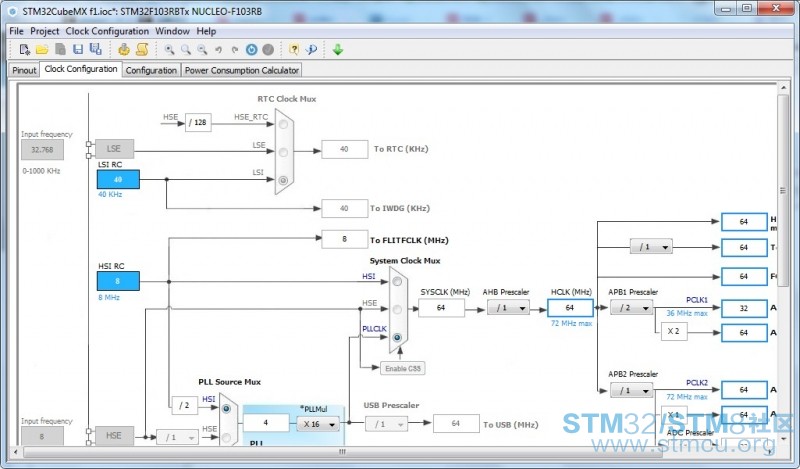

4 h7 {9 d# V: U: M$ d. M8 S3.时钟配置用默认，系统时钟为64MHz
7 v! p  d' C$ r$ ?; U' s  `

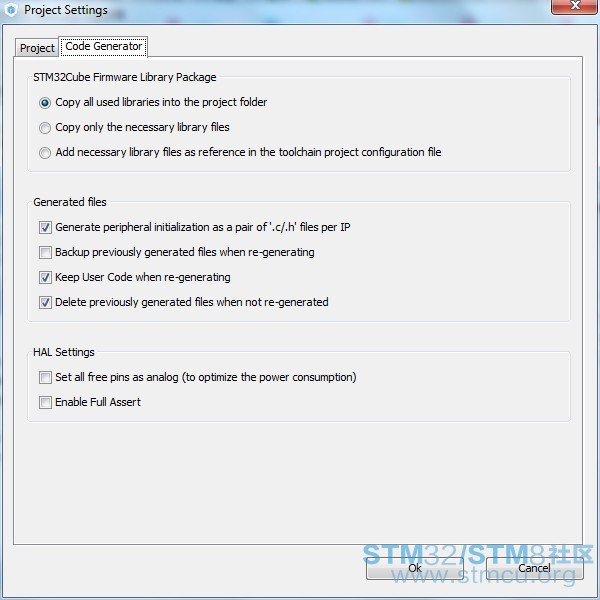

4.生成KEIL Project
) S$ x/ i  D# k+ i8 v7 ^! P! a

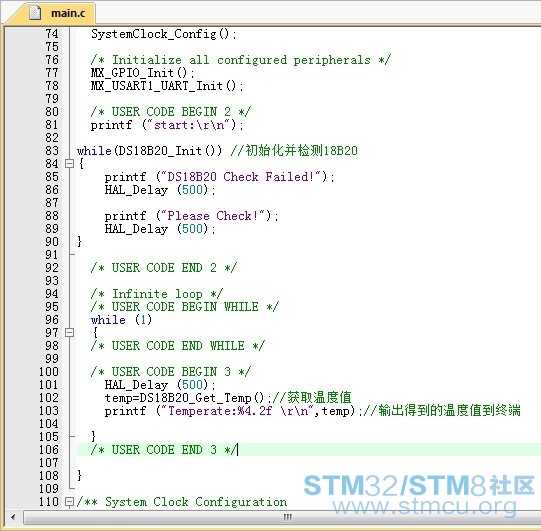

5.在main.c中加入如下代码，读取DS18B20温度数据
* U3 q/ t6 @6 @% D2 p4 \3 e  B2 b

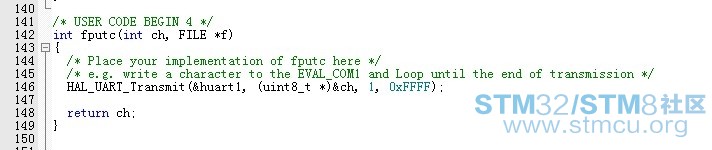

7 \  Z' K  N+ _% d9 Y# L, e6.实现printf()重定向到串口

' z+ ?5 r: w7 T  P$ g7.DS18B20程序实现
4 R" v, [7 d; u8 m9 v8 ]  ]DS18B20共有6种信号类型：复位脉冲、应答脉冲、写0、写1、读0和读1。所有这些信号，除了应答脉冲以外，都由主机发出同步信号。并且发送所有的命令和数据都是字节的低位在前。
这几个信号的时序如下：
7 O! ~! z" C( K4 N3 A1）复位脉冲和应答脉冲
单总线上的所有通信都是以初始化序列开始。主机输出低电平，保持低电平时间至少480us，以产生复位脉冲。接着主机释放总线，4.7K的上拉电阻将单总线拉高，延时15～60us，并进入接收模式(Rx)。接着DS18B20拉低总线60~240us，以产生低电平应答脉冲，若为低电平，再延时480us。
2）写时序
7 s# B7 r7 s; t, [7 H8 S. }  ^+ K写时序包括写0时序和写1时序。所有写时序至少需要60us，且在2次独立的写时序之间至少需要1us的恢复时间，两种写时序均起始于主机拉低总线。写1时序：主机输出低电平，延时2us，然后释放总线，延时60us。写0时序：主机输出低电平，延时60us，然后释放总线，延时2us。
% _4 \" J/ {4 U2 I5 U8 h3）读时序
单总线器件仅在主机发出读时序时，才向主机传输数据，所以，在主机发出读数据命令后，必须马上产生读时序，以便从机能够传输数据。所有读时序至少需要60us，且在2次独立的读时序之间至少需要1us的恢复时间。每个读时序都由主机发起，至少拉低总线1us。主机在读时序期间必须释放总线，并且在时序起始后的15us之内采样总线状态。典型的读时序过程为：主机输出低电平延时2us，然后主机转入输入模式延时12us，然后读取单总线当前的电平，然后延时50us。
9 O6 c* N& V4 ?  y9 {1 y& mDS18B20的温度读取过程一般为：复位->发SKIPROM命令（0XCC）->发开始转换命令（0X44）->延时->复位->发送SKIPROM命令（0XCC）->发读存储器命令（0XBE）->连续读出两个字节数据(即温度)->结束。

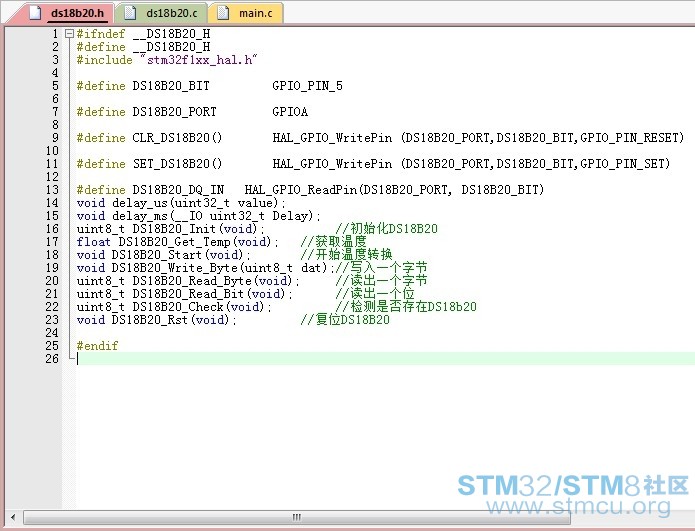

将DS18B20连接到STM32F103的PA5口，根据上述时序编写DS18B20的驱动程序。

其中的us延时函数用while()循环实现：
- ~/ X( n" c% ^5 Zvoid delay_us(uint32_t value)
! r+ {; L( ?- e% a{
uint32_t i;
i = value * 15;
while(i--);
( I3 U9 F5 @7 S7 z}

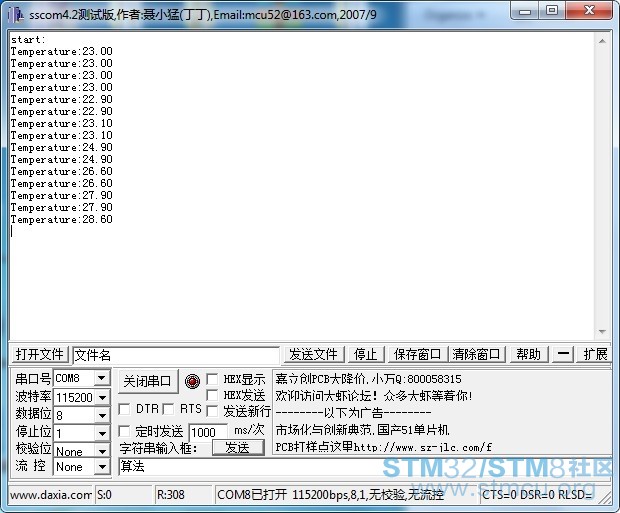

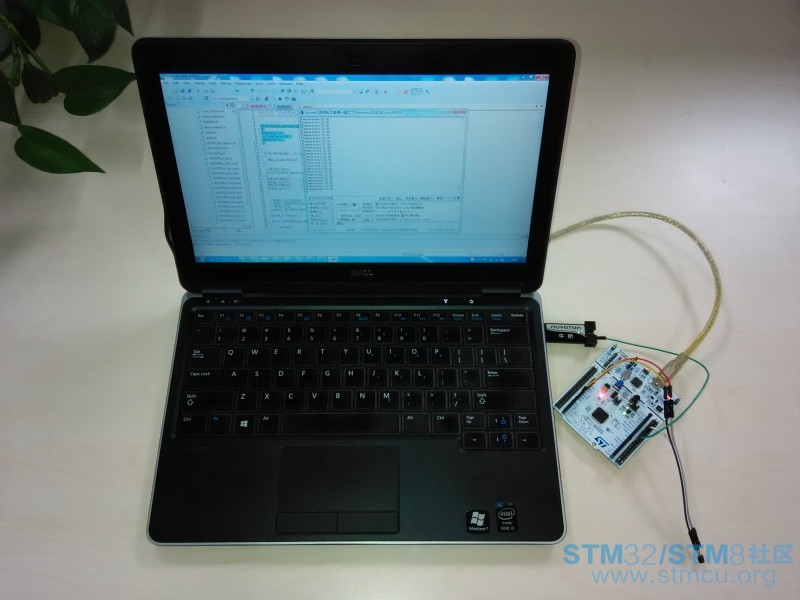

" F" S* Q' _/ h2 q! k5 X8.运行结果如下：


7 B/ d& s1 y, s" s2 N f1_ds18b20.zip (3.15 MB, 下载次数: 502)

2015-11-19 09:25 上传

点击文件名下载附件
$ H/ Z# j" o6 Q0 W) A- N
