【NUCLEO-F410RB开发】_Eclipse环境配置 精华

[复制链接]
wolfgang 发布时间:2015-12-15 00:08
本帖最后由 wolfgang2015 于 2017-6-17 10:51 编辑 ) A; ^% ?1 B$ @: t$ R- a

0 F4 [# r% q5 ?$ }2 |. n一、寻觅一个比较方便的开发环境  ( ?7 U% W) G1 q! `$ J; M# f
) H5 X5 \/ s1 A/ D
    用Keil MDK的编辑器虽然调试、下载程序非常方便,但是Keil MDK编辑器万年不变的风格,对于代码的寻找、读取、关联查询非常不方便。能不能用一个比较方便的编辑器来读取、编写、读取、查询STM32的项目文件呢?答案是有的,Eclipse。! H- Z% Y' l. w8 H, V$ s5 A
    你会说Eclipse?这行吗?在网上搜索一下,有很多Eclipse搭建环境的文章,都很繁琐不系统,建立的代码要么很老不支持最新的芯片和主板,要么搭建起来系统内的关联性阅读十分不方便。( R' e  m1 s8 r8 S! G

3 Q& G4 c. n7 t7 I
二、Eclipse下使用CubeMX插件
    stmcu.org网站提供了一个Eclipse插件: 在网站中搜索STSW-STM32095 ,能搜索到一个文档,文档说明: 用于STM32配置和产生初始化C代码的PC端工具STM32CubeMX在eclipse中的插件。
     这个可以让Eclipse使用CubeMX的插件,版本4.11.0(https://www.stmcu.org.cn/document/detail/index/id-214172),这里提供三个部分文件(stsw-stm32095.part1、stsw-stm32095.part2、stsw-stm32095.part3) 组成的压缩包,下载下来后解压出来是一个目录,但这个目录在Eclipse中并不能识别和安装。我们还是去官网(http://www.st.com/)看看,是否有更新的插件包。

  z0 K1 E0 f! `) S2 S5 P: r4 ~, ?
    在www.st.com网站中,我们能找到个叫UM1718 的文档(链接:http://www.st.com/web/cn/catalog ... -long-promo_feb2014)
这里可以找到这样的一段文字:
  STSW-STM32095
( f9 J1 ?/ i* ^1 y  n% n
  STM32CubeMX Eclipse  plug in for STM32 configuration and initialization C code generation
2 L. u6 W$ s# a% Y; W3 Q$ t

9 o9 b' C) r+ G+ o
哈哈,有下载,而且是支持最新CubeMX的版本 STSW-STM32095(4.12.0)
* C) y$ C1 e+ r" J
从UM1718文档中可以知道,这个插件需要的环境是:
    Java
       JDK 1.7_45以上
    Eclipse版本 :
        Eclipse Juno(4.2)
        Eclipse Kepler(4.3)
        Eclipse Luna(4.4)
在安装好JDK、Eclipse之后,进入Eclipse 安装STSW-STM32095.zip

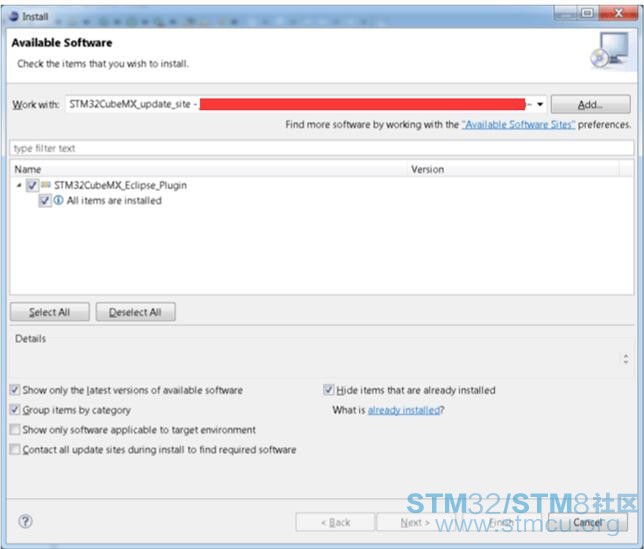

   选择Help-->Install NewSoftWare -->点击“ADD...”按钮--〉输入Name后(这里输入CubeMX),点击"Archive..."按钮----〉选择下载的"STSW-STM32095.zip"文件所在位置。

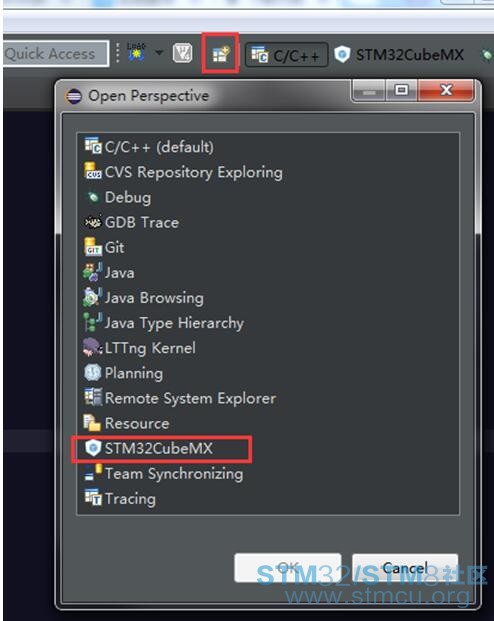

选择插件后点击下一步直至结束。重起Eclipse,就能看见下面的内容:

$ `9 g# T; U, v4 A, f

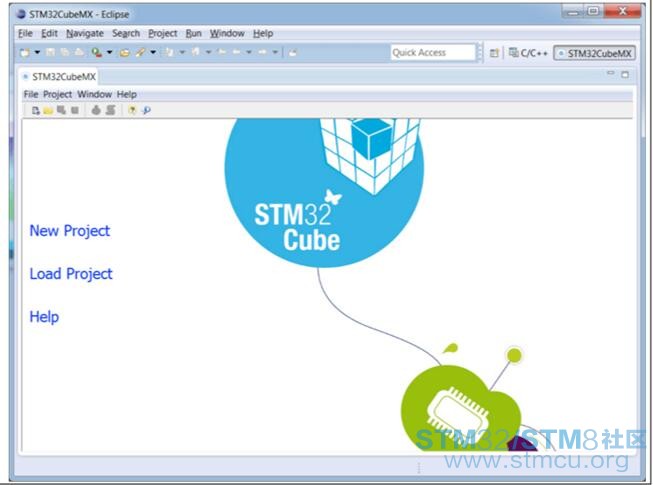

这是我们可以在Eclipse环境中调出 STM32CubeMX了,这是不是很方便呢?
可以随时呼唤出CubeMX编辑修改我们的环境,并生成代码。

* I: R# V: V0 h6 a$ B, g
三、Eclipse下使用OpenSTM32插件

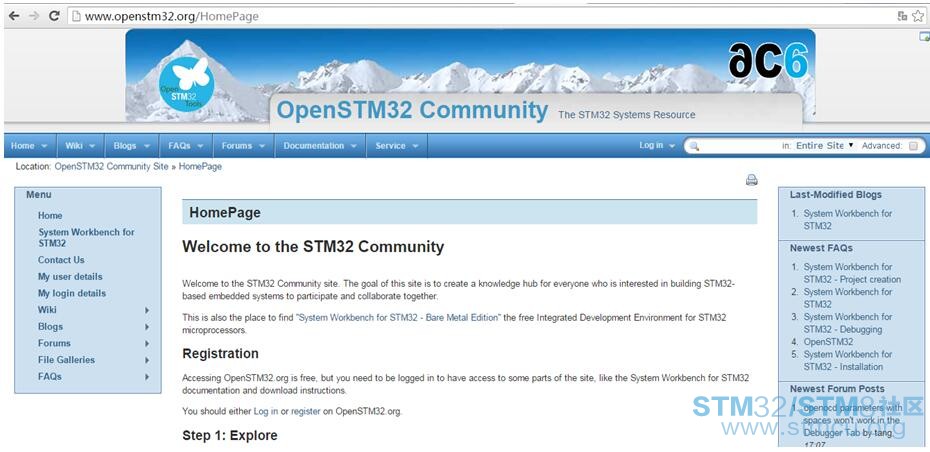

2 q, o5 @8 L/ F9 ^6 M2 z 仅有CubeMX插件还是不够,这还是离不开Keil等编译环境,有没有什么插件可以直接编译STM32项目呢?网站http://www.openstm32.org/ 为我们提供了这样便利的插件OpenSTM32,这个Eclipse插件支持基于最新版本STM32HAL固件下的程序开发,并使用ST-LINKV2-1 通过SWD接口进行程序调试。打开网站映入眼帘的是蝴蝶标记:我是蝴蝶粉!
& ^) V8 p8 L" S2 ^9 i 3-4.jpg / x  v/ k4 {) G

2 ^  P2 }& ^: r  Q这里可以选择注册,然后通过里边的下载链接进行下载,这里我跳过注册流程,直接打开Eclipse,在Eclipse   "Help>> Install New Software"; 打开  "Available Software" 窗口9 E7 z" L2 ^: e
需要新建插件,名字随便取(可以取为AC6-Tools),输入插件的地址:, t$ x. t0 U) C
http://www.ac6-tools.com/Eclipse-updates/org.openstm32.system-workbench.site
. x% T4 F2 z6 s% }8 M. |7 c然后就是下一步,选择好安装的插件后,直到完成,重起Eclipse。
8 [8 k! d- A2 e! p& y这里我们在File--〉New--〉新建一个C项目:" [' _/ E( c$ m% H

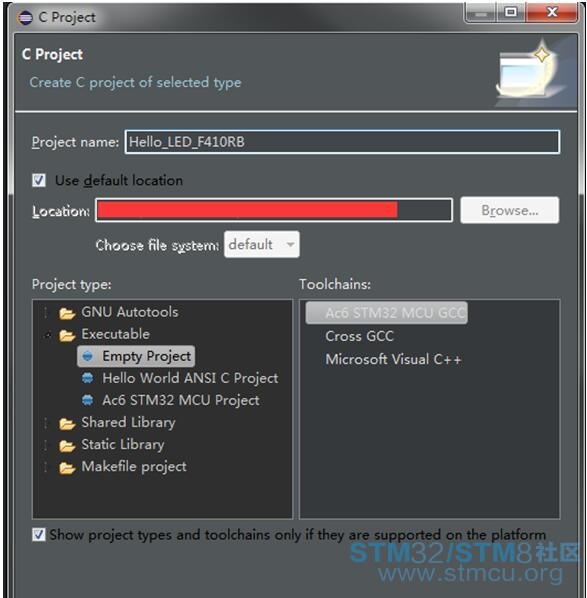

输入一个工程名称:Hello_LED_F410RB
  L! j0 O+ A: f# q' T9 Y* x2 g 3-5.jpg 9 F& y7 H( k( x; [# N- y

$ H% a& [9 S$ e8 X7 c选择Project Type:Executable-->Empty Project; Toolchains:Ac6 Stm32 MCU GCC,然后下一步。
/ `, x" v8 [, O& Y7 H 3-6.jpg % N- \/ [8 ^6 O1 M' e6 }

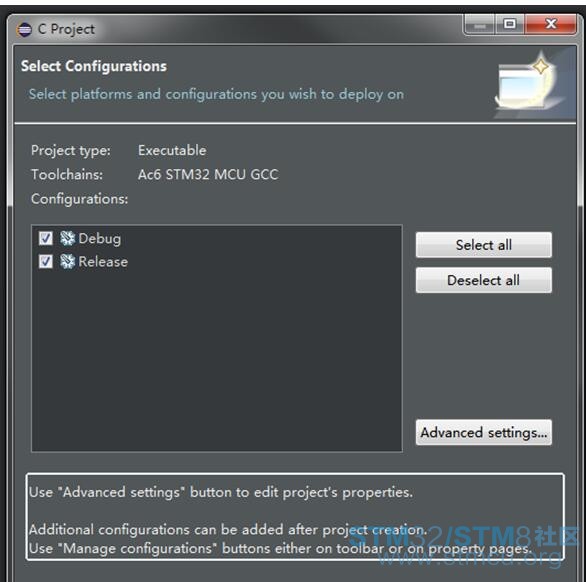

* R- q: X4 N) L$ W% l. i默认配置并下一步:
9 E/ I$ C( r  J, `  S) M 3-7.jpg 2 b) o. h; {' h

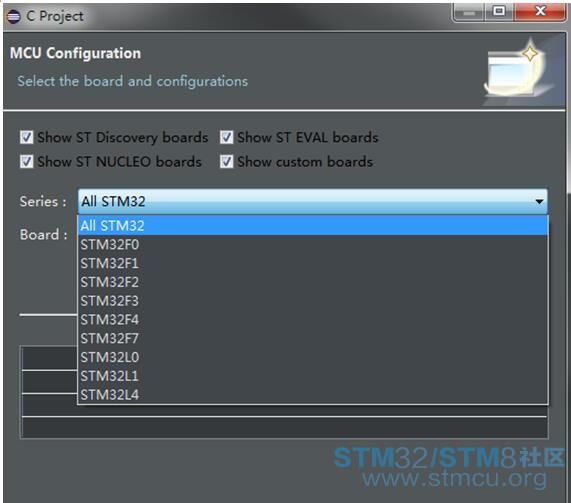

5 C! `) w5 h0 C0 ~3 K' r+ P从下拉菜单中可以看见该插件支持最新的STM32L4系列:
: i; I$ L% w+ k 3-8.jpg
1 k5 n; i4 ~7 {

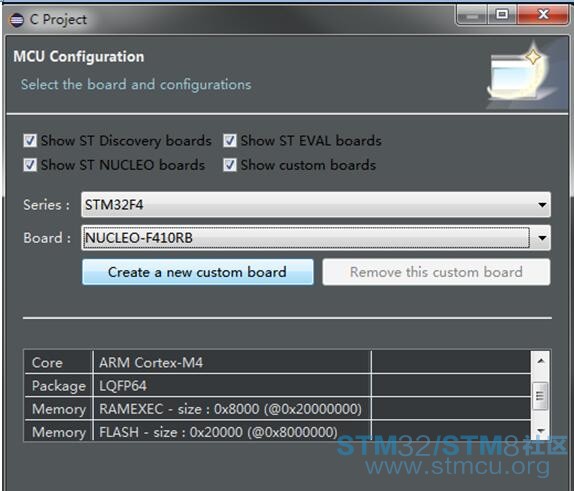

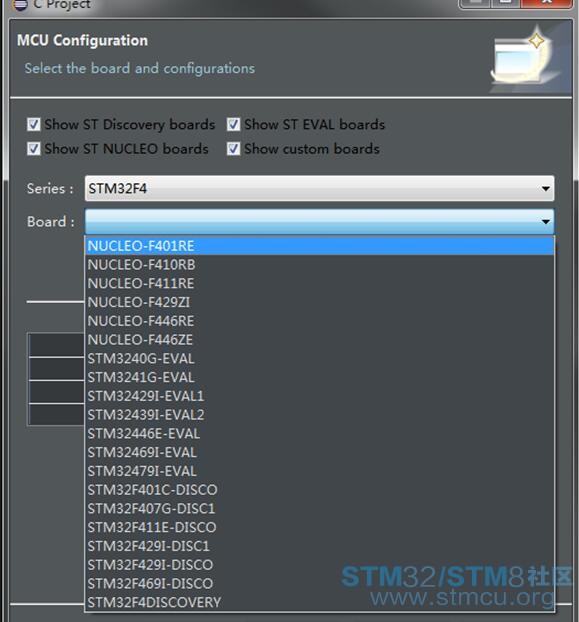

) Q; u  t+ m( j" i5 I* z% b: }* j, a若选择STMF4,这里的板子显示中,还有这次最新活动支持的板卡F410RB。3 `3 q- \4 d+ w9 j# R) [1 c4 o
& x" U2 S0 Z) L  y* G/ |* E, \. w
% k" E9 l) b5 _& D0 T4 Z" a; I选择板卡后,这里可以显示板卡的基本配置信息,我们点击下一步;虽然是L476RG的实验文档,为应景特意选择STM32F410RB。
$ z! A" h+ Y# Y) Q ) r( z, \5 v/ n( s! E0 K
3-10.jpg 2 x! l3 r" M$ y4 `* ^* Q

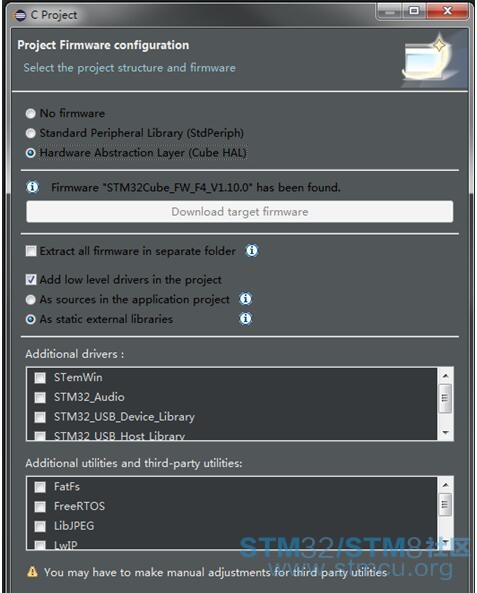

这里有这个插件强大的地方显示出来了,可以选择STD Periph或者最新的Cube HAL固件。* D0 y2 o$ }. Q* M( L4 S5 C( s/ Y7 u4 S
若本机没有对应的固件,可以点击下载目标固件进行下载,也可以从CubeMX中下载的最新固件压缩包目录中拷贝文件(例如:stm32cube_fw_f4_v1100.zip),拷贝到下列目录:2 _  W' y% t( i% @% T
Win7系统所在的目录位置:
    “C:\Users\{你自己的姓名}\AppData\Roaming\Ac6\SW4STM32\firmwares”
XP系统所在的目录位置:
     “C:\ Documents andSettings\{用户名字}\ program data\Ac6\SW4STM32\firmwares”

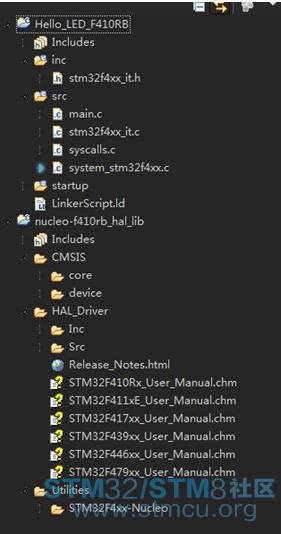

当我们准备好固件后,点击Finish。相关的项目代码就生成好了。+ p" x2 `9 x4 \
; w/ `) n% p) L; e3 O! |- q5 W0 ~  N
0 n0 \. z) }0 B; s! B" h. I4 R这里补充说明一点,在生成代码最后一步时,选择“As Static External Libraries”,这样可以将我们的应用程序和底层应用各自独立,方便代码的移植。说到这里,我们回到LED闪闪亮的主题,可以将前面LED的项目添加在刚生成的Eclipse项目中,也可以利用STM32F4xx-Nucleo中的内容实现LED闪亮功能。6 L) \$ F, m) M* V. w5 R5 R4 b

" N9 {1 I8 g9 f) `" o3 C- N. _
  d2 P% T' }+ L
四、LED闪闪亮: p/ e; C: {; H: C/ ^4 }4 [1 P
在生成的Main.C文件中,找到循环体For(;;);
5 t9 K9 |' F) Q6 ]4 R. L略微改造一下:5 G$ O* L5 k( L8 N
       BSP_LED_Init(LED2);4 s5 \+ D, n: t
         for(;;){. {6 j0 i3 M& d4 R- E  T
                   BSP_LED_Toggle(LED2);
/ O' {6 d& ?/ f& L         }! I0 w- Z2 c: N' m- X
这样,就能让板上的LED2灯闪闪亮起来了。
) V5 m; T( Y! w8 o7 J. \6 y
% Y4 h) T" q9 {5 [1、选择 Project菜单----〉Build All;实现对代码的编译;

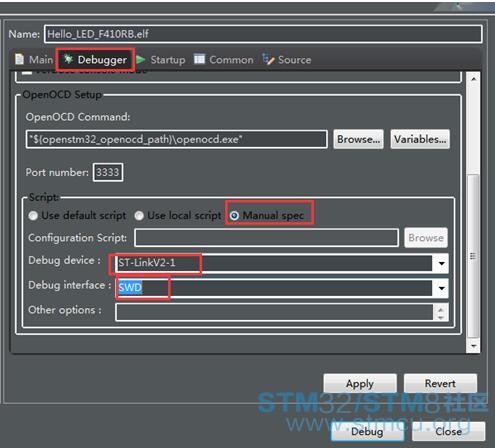

/ {) ^" y% O( L$ {1 {+ K4 G1 P* y2、选择Hello_LED_F410RB项目,在右键探出菜单中选择DebugConfigurations,在探出框中选择如下图:# J6 P. \9 u. Q) A1 z! I  @. M
/ f1 H! x; J8 h, [' m7 Y4 B& z: u
这样,就能在STM32 Nucleo板中运行及调试我们所写的代码了。# y7 D! [4 m( D5 [# y- g

% M% B2 v* p2 Y$ P 3-12.jpg

( N: W& Z2 S) D9 P( }! h
+ \7 H) T: F9 O0 L
有了这两个插件,我们可以告别Keil 环境了。
8 @1 s- T* M7 U0 g! z$ v另外,默默的祈祷,能获得这次活动的开发板NucleoF410RB。
1 V7 Y: }8 f/ }  z% ]

+ U  `3 |) M8 t% d! _9 Z 3、NUCLEO-L476RG试验(三)_LED闪闪亮续二(Eclipse环境配置) .pdf (908.3 KB, 下载次数: 102)
