本帖最后由 00-405686 于 2016-1-9 16:25 编辑

AD采样+画图

简易示波器功能描述：

1.测量直流信号、交流信号的电压幅度；

2.测量交流信号的周期，并计算频率；

3.显示交流信号波形；

4.波形的放大和缩小；

5.···········

暂时就先实现以上几个简单的基本功能，STM32芯片是3.3V供电，AD采样也只有0-3.3V，前端没有做硬件电路，所以这些测量暂时都是0-3.3V；

目前实习功能：AD采样和显示；

效果如图：

实现过程：（我以前都是用STM32的DSP库开发，而STM32F469Discovery的DSP库的显示驱动还没有，所以我暂时只能在HAL库上进行开发，所以很多东西都不是很熟悉，而实现的功能也是大多基于

官方的例程开发，望各位路过大神多多指点，谢谢！）

首先，在官方库路径：stm32cubef4\Projects\STM32469I-Discovery\Applications\STemWin中以Hello World为模版进行开发

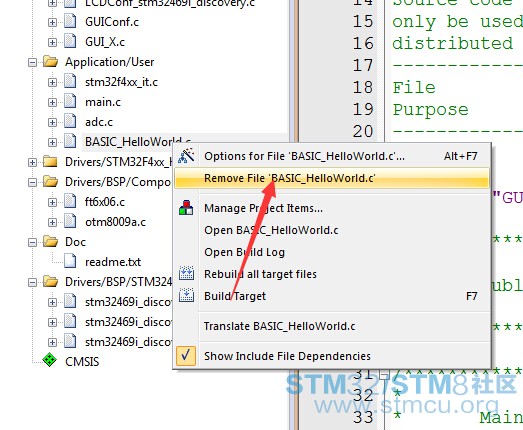

1.去掉例程中的BASIC_HelloWorld文件，以及main.c中的MainTask子程序,然后就可以开始自己的编程了；

如图:

2.新建一个空白文件，作为C文件，用作ADC初始化的C文件，这里C文件也直接从在官方库路径：stm32cubef4\Projects\STM32469I-Discovery\Examples\ADC\ADC_RegularConversion_DMA中的Src文件中的main.c中找到自己需要的代码：

然后在main函数中添加ADC相关的代码：
其他就是关于ADC的宏定义，按照例程中的复制到main.h文件中
在mian.c中定义一个uint16_t uhADCxConvertedValue[500] ={ 0};用作存ADC采样值在把DMA中数据改为半字
hdma_adc.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;//DMA_PDATAALIGN_WORD;
hdma_adc.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;//DMA_MDATAALIGN_WORD;;
到这里ADC就差不多改好了
然后就是用STemWin画图了，这个GUI我也是初次使用，所以也是在摸索中，具体有些什么经验也谈不上，所以就不过多叙说了

GUI_SetBkColor(GUI_BLACK);

GUI_Clear();

GUI_SetColor(GUI_WHITE);

GUI_SetFont(&GUI_Font8x16);

设置背景色、字体颜色和字体

for(i = 40; i<=440; i = i+80)
      {
      GUI_DrawHLine(i,50,550);
            GUI_GotoXY(30,i-8);
      GUI_DispDec(y_lable[5-(i-40)/80],1);
      }
      for(i = 50; i<=550; i = i+100)
      {
      GUI_DrawVLine(i,40,440);
            GUI_GotoXY(i-8,450);
      GUI_DispDec(x_lable[(i-50)/100],3);
      }
画背景网格
for(i = 0; i<500;i++)
      {
            y3 = 440-(80*3.3*uhADCxConvertedValue/4095);
7 }) v" J" F; V) W8 Z# R. _" G0 w             GUI_SetColor(GUI_GREEN);; O2 _4 Y, J. \4 L3 E+ l
            GUI_DrawPoint(x+50,y3);
1 E1 h& e1 @! ~+ U       }
2 X! l) `0 `8 b& |5 S' y9 Y5 G+ `* A) l
画函数曲线，效果如下：  s7 O) d- n6 K% w  o0 o- X

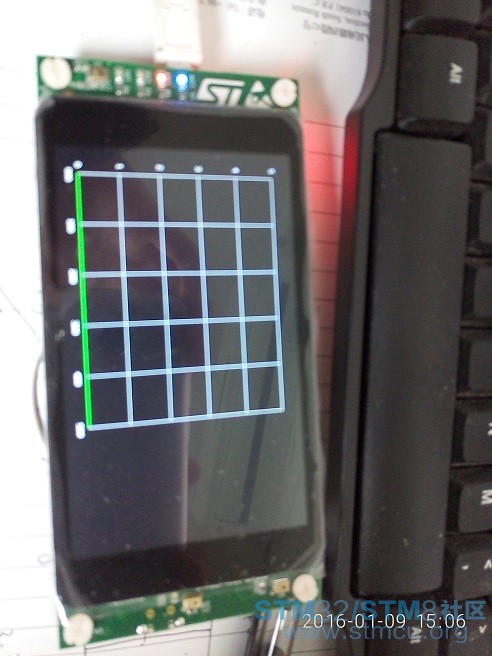

ADC接3.3V时：
! H  f8 T5 a1 g% _7 W

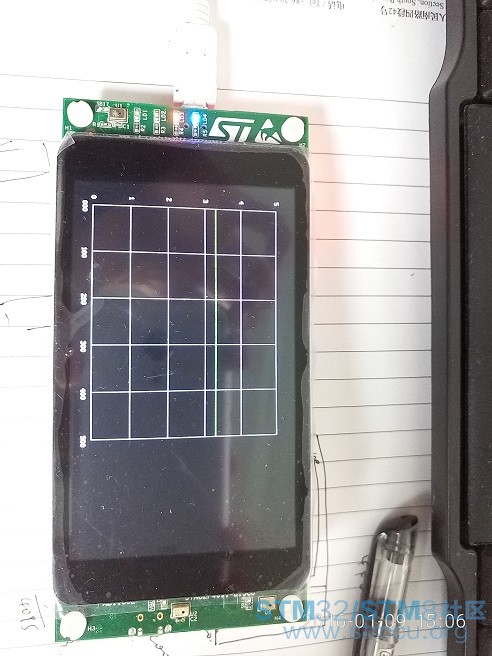

# l. h( R$ f3 d9 L. nADC接GND时：3 u% i" d# C8 @0 Y1 a' `
1 v! q1 v* w. M" C

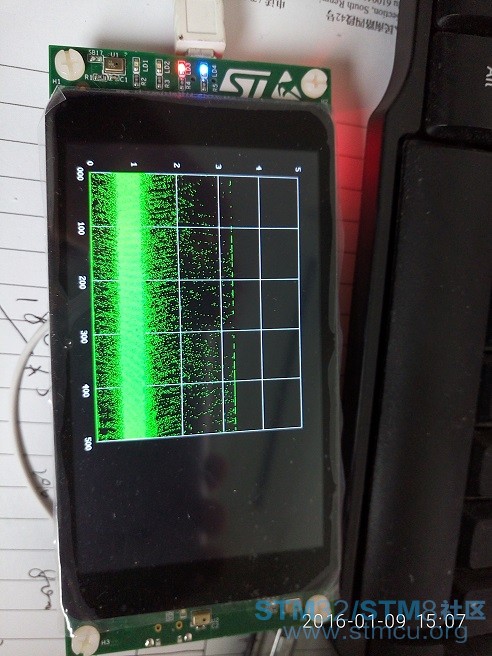

如果ADC悬空：
: P7 @. q& c  n+ ?5 n( F
. g$ S+ u% ~8 w$ g为什么会这样呢？因为我使用的画点函数，每次画上去都没有清楚，所以当ADC在0-3.3V跳变时，就会一直画很多点，就是这个效果了

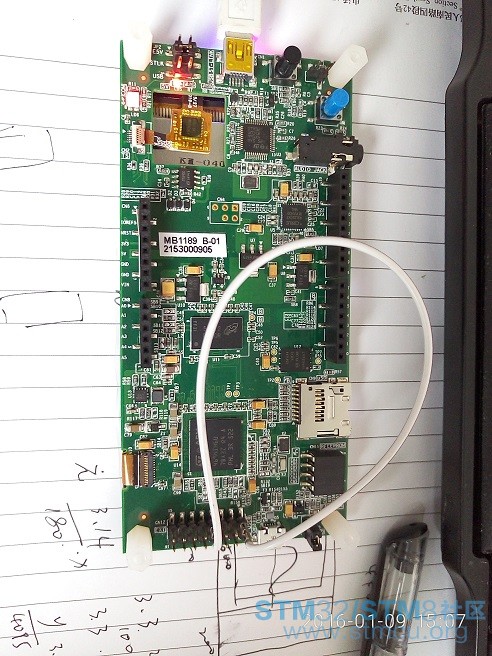

1 ?  {* N, M2 D/ d2 ~  n, a7 ?. |ADC使用的引脚和接线如图：
2 n4 @( I  M; ^3 o2 \
; g& |& }0 F6 A( T% o- }; x附上adc.c和main.c文件
