之前申请的STM32F030的板子，不知在哪看到多灯控制，以为是行列扫描，
后来仔细一看6根线控制了25个灯，在我印象里这可够多哦，我也弄弄，看看是怎么回事
下面我用6根GPIO引脚做的驱动30个LED灯的小实验：
1、实验材料：30只LED灯（突然要找这么多灯还真没有，东拼西凑三色都有），6只电阻，一块STM32F030开发板；

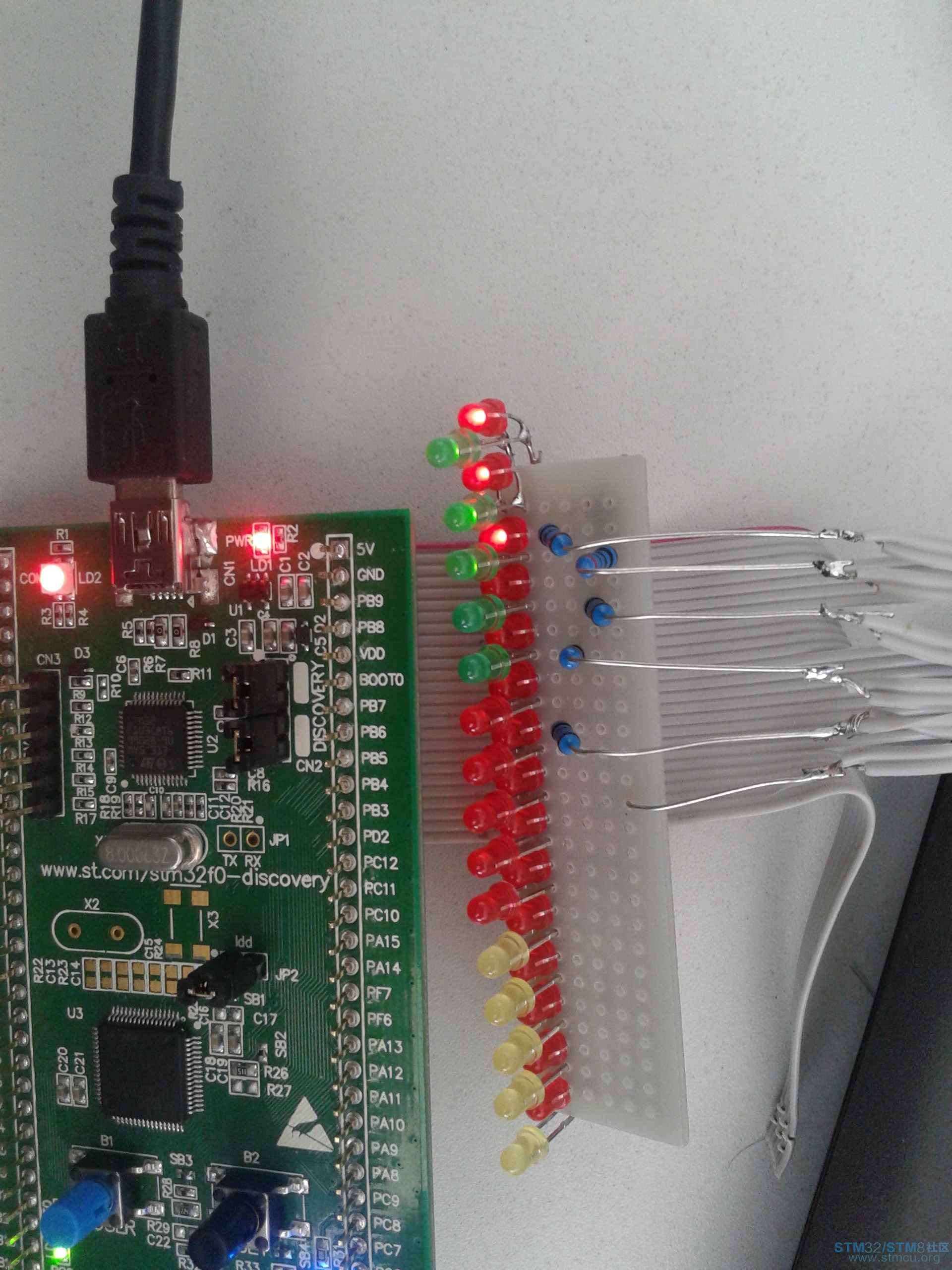

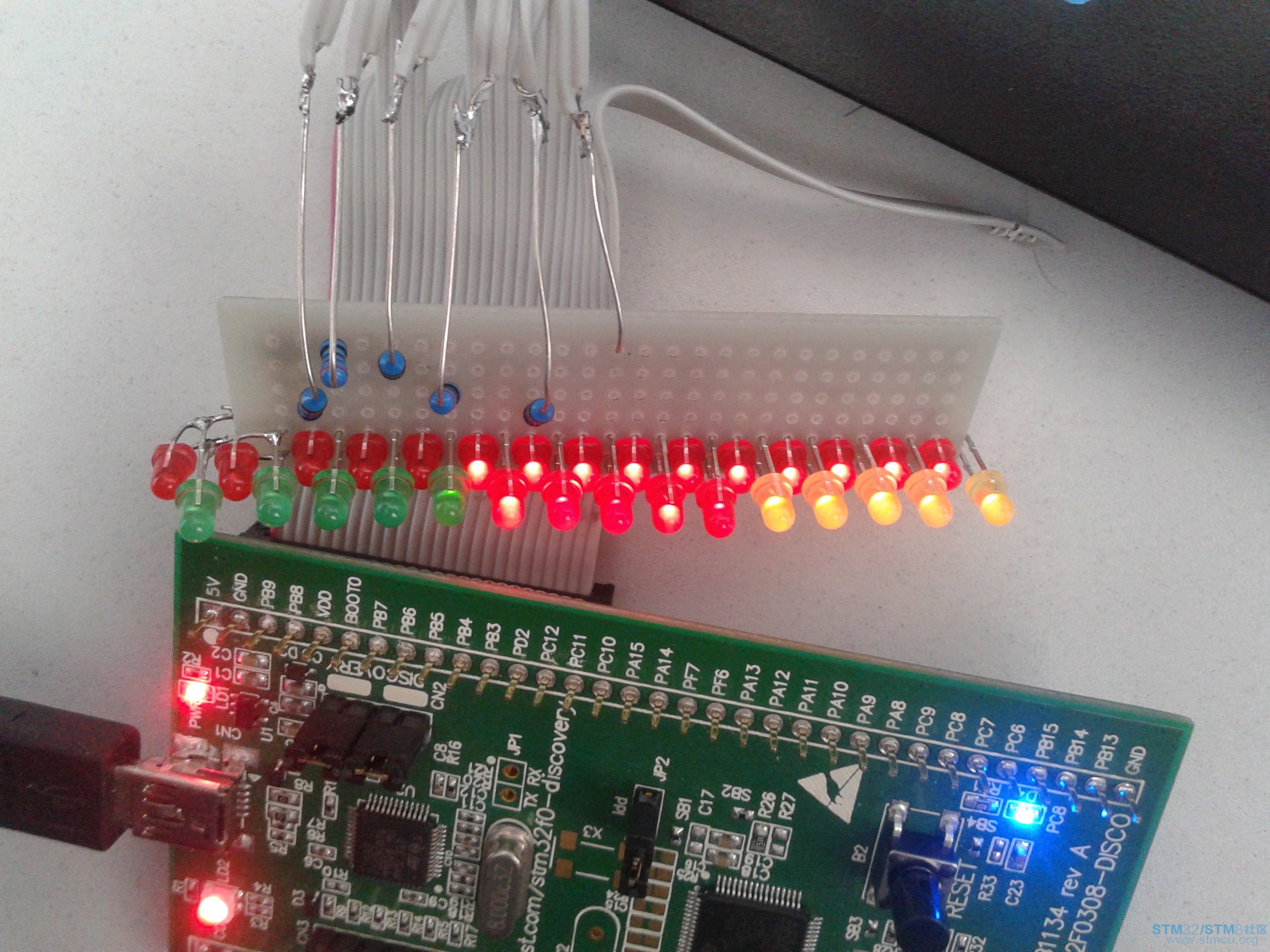

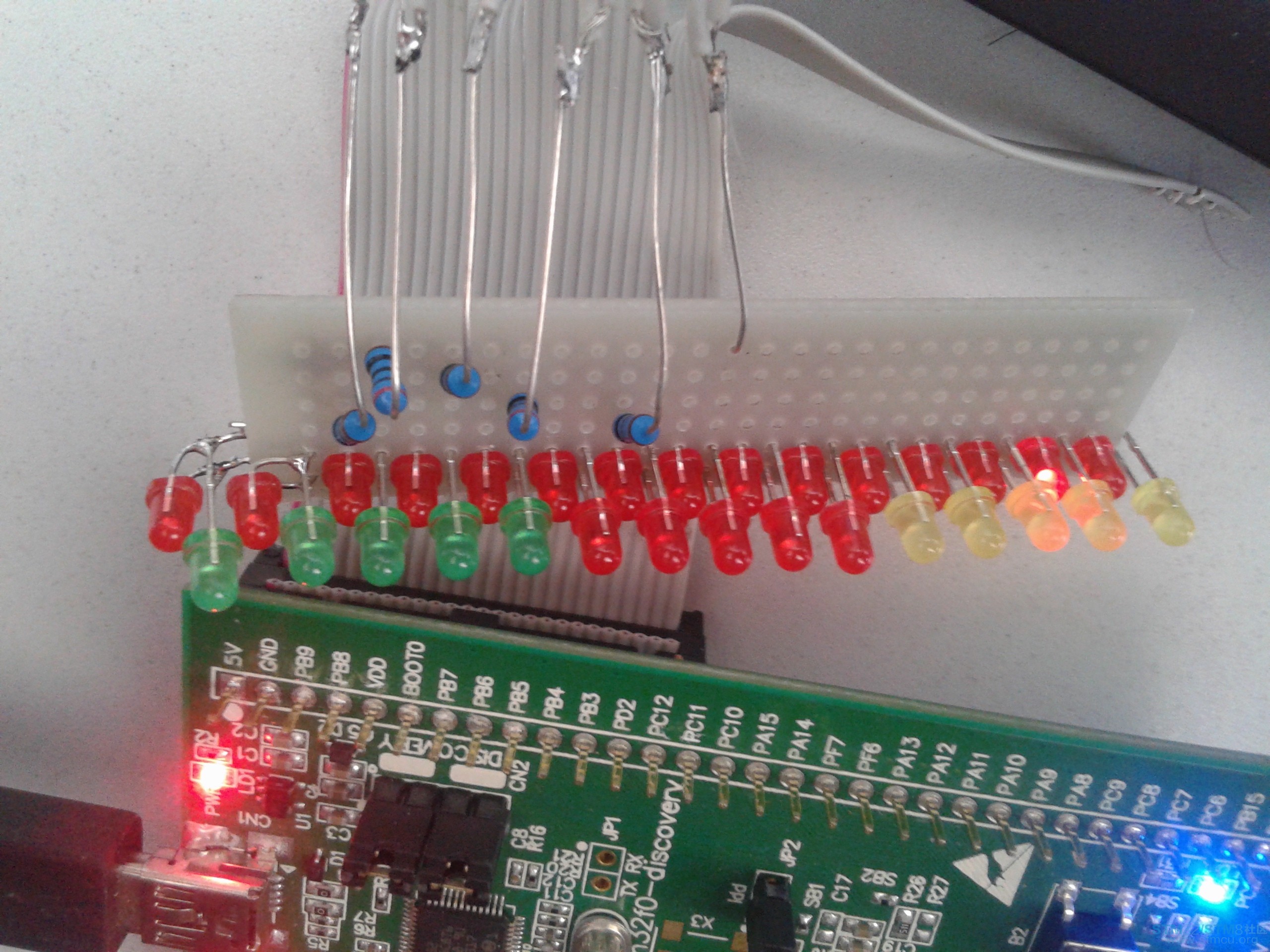

2、图片：


渐灭

渐灭

渐亮

渐亮


单灯流水

单灯流水

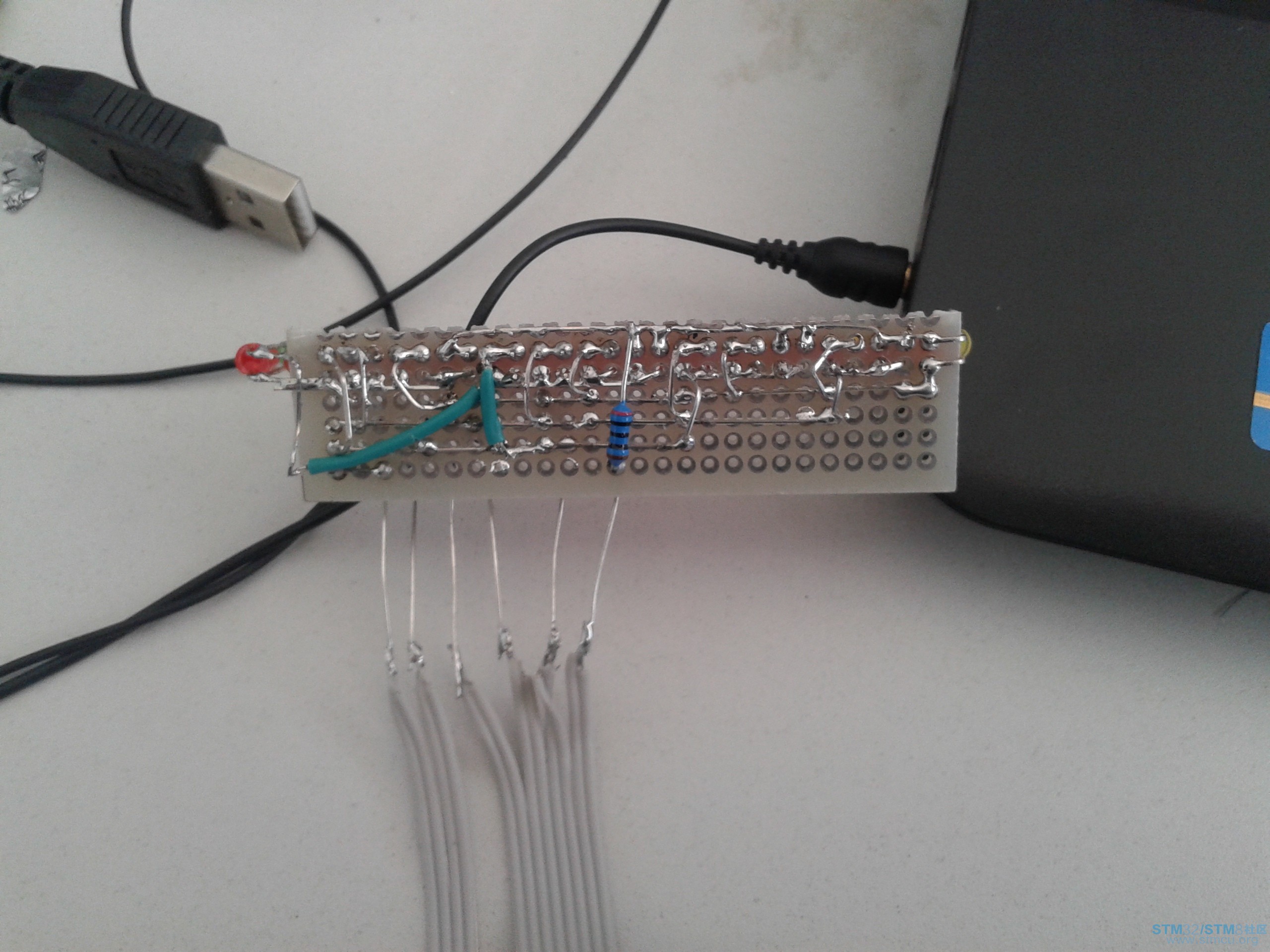

背面图

背面图

目前做了6种流水效果，使用板子上的user按键实现六种流水效果的转换；
20160301

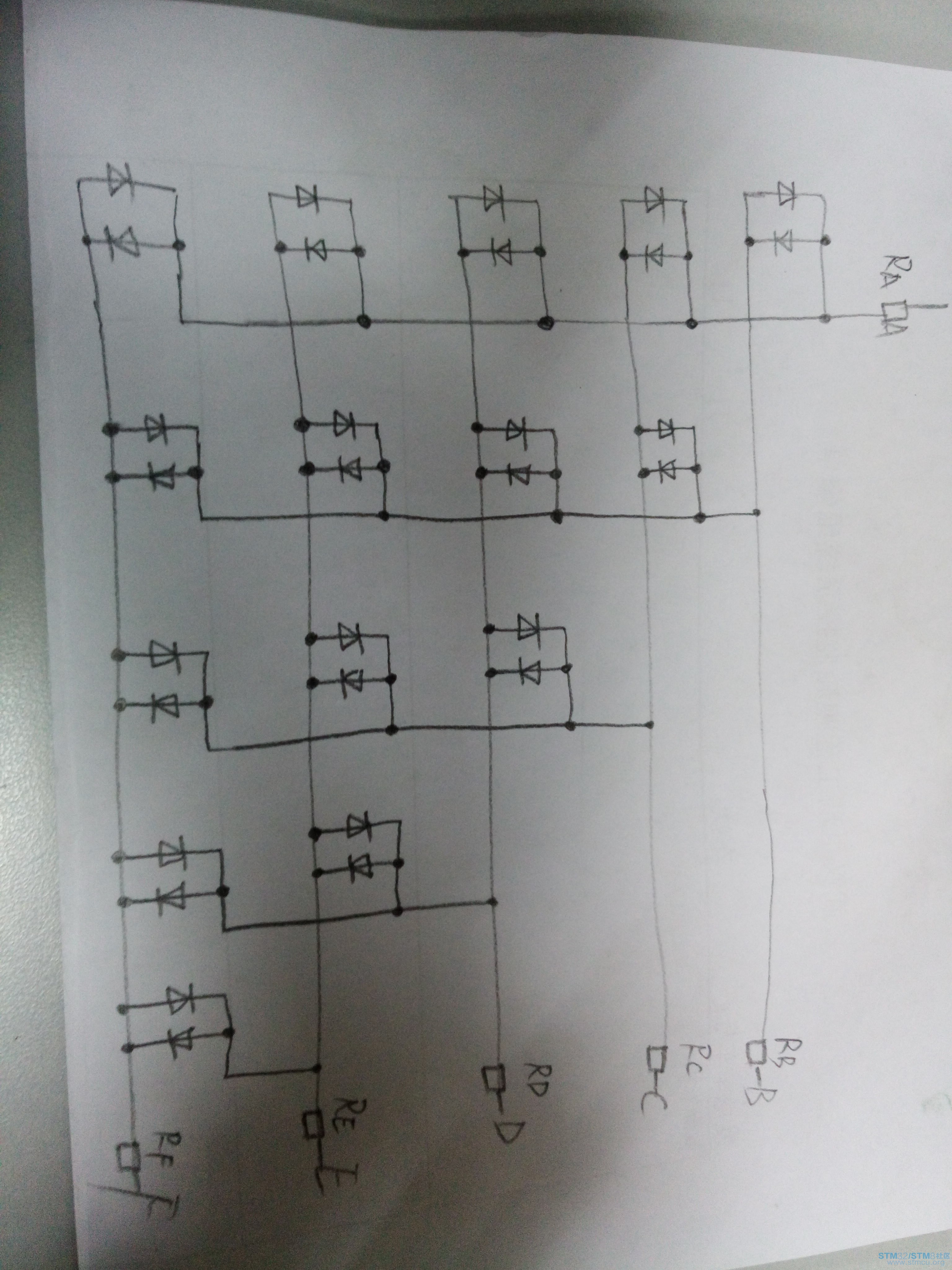

看到有很多跟帖的要原理图，我这还真没画，我下面就大体说一下原理吧：
      大家看到了，所需要的材料是一个单片机、6个电阻、30个灯；
      原理就是数学课本里的排列组合，每一个灯是一种组合方式；一个灯要亮需要两个引脚，并且这两个引脚需要一高、一低，所以在6个引脚里选2个引脚，一共是15种选法，每一种可接正反并联的led灯珠，然后按点阵扫描的方式就可以实现任意灯亮了；
      比如再加一个引脚，7个引脚，选2个应该是21种，那也就是说再加一个引脚可以多控制12灯，也就是42个；C(7,2)=21

30个灯........不错
能构图就更好了~~~~
打出一个字似乎还是少了点~~~~ 弄个8*8 就能打出笑脸的效果咯~~

上个原理图看看

好奇,怎么做到的?

原理图能共享吗？手头刚好有块F030

不错，求原理图……

JackieLaura 发表于 2016-3-2 12:07

正       解

进来学习一下，谢谢

不错，这做法还真不错

好东西 好想法

湉湉 发表于 2016-3-3 01:02
好东西 好想法

我也是感觉很好，分享一下，可能会抛砖引玉
