振南的znFAT具有不错的文件操作功能，用它可对SDHC卡上的文件进行读写操作，如将SDHC卡中的BMP文件读取出来再还原成可视的图像。

利用手头的Nucleo-F411RE开发板和TFT2.4寸显示屏，决定将这一想法变为现实。

1）实现TFT屏的显示

为了实现TFT屏的显示，首先要进行GPIO资源的分配。由于手头的2.4寸TFT屏是以8位模式传送数据的，因此用PC0~PC7来传送数据，而使用以下引脚来进行控制：

PC8---WR   PC10---RS   PC11---CS  VDD---RST    VDD---RD

目前多数的TFT屏是采用16位数据传送模式，而对于8位数据模式其对显示屏写入字节数据的函数如下：

1. void ILI9325_WriteData(unsigned short Data)
   : J/ k/ t- X- m# o: I
2. {
   + _) R7 m$ x4 F6 u( Q3 u
3.   ILI9325_RS_HIGH();     // 写入寄存器时用ILI9325_RS_LOW();
   2 h9 i( I2 `* f/ t  f
4.   ILI9325_CS_LOW();

5.   GPIOC->ODR &= 0xff00;

6.   GPIOC->ODR |=(Data>>8);
   ' L" ^5 T3 l# {8 e1 @
7.   ILI9325_WR_LOW();
   * F) E3 u  r6 Y9 S) c9 J0 p: m
8.   ILI9325_WR_HIGH();

9.   GPIOC->ODR &= 0xff00;

10.   GPIOC->ODR |=((Data)&(0x00ff));

11.   ILI9325_WR_LOW();
    : O& g0 M7 j' L; e8 F+ _- T
12.   ILI9325_WR_HIGH();

13.   ILI9325_CS_HIGH();
    3 t) @+ j1 p0 ?, I+ Q4 [
14. }

复制代码

其它修改变动不大，在主函数调用函数ILI9325_Clear() 即可进行验证，该该函数内容如下：

1. void ILI9325_Clear(unsigned short COLOR)
   8 x( ]* G0 ]/ y* C
2. {
   4 x* `8 {, T; m1 W
3.   u16 i=0,j=0;
   ( H( \4 w8 q$ n& ]$ L0 p
4.   ILI9325_SetCursor(0, 0);

5.   for(i=0;i<320;i++)
   ! E, D1 k! m# {' A* L
6.   {

7.     for(j=0;j<240;j++)
   6 S% r: o) E" ~- Z
8.     {

9.       ILI9325_WriteReg(0x22，COLOR);
   6 N/ ^& ^+ c% C& R2 c6 `
10.     }

11.   }
    ( c0 p" p- ~4 ^9 E+ Z& ~0 H2 }
12. }

复制代码

2）显示SDHC卡信息读取

为了读写SDHC卡，是采用SPI的方式，其引脚分配是：

PA12---SD_SCL   PA13---SD_CS   PA14---SD_DI  PA15---SD_DO

由于程序中配备相应的字符库，因此可显示英文的提示信息。

显示SDHC卡信息的程序如下：

1. GPIO_Configuration();

2.    znFAT_Device_Init(); // 存储设备初始化

3.    ILI9325_DisplayString_At(10,20,"SD OK ",Yellow,Red);
   8 o7 K% }' H9 A3 l( I
4.    znFAT_Select_Device(0,&Init_Args); //选择设备
   ! S$ c. ~! S$ _- [3 Q
5.    res=znFAT_Init();   // 文件系统初始化

6.    ILI9325_DisplayString_At(10,40,"FAT OK ",Yellow,Red);

7.    if(!res)           // 文件系统初始化成功
   / @1 `9 b4 b; S! q
8.    {
   & `. U9 ~" E! I2 E2 f( C, X) |6 V
9.          ILI9325_DisplayString_At(10,60,"Suc. to init FS ",Yellow,Red);
   ; g9 B$ k9 u5 d2 T# n- ?
10.          ILI9325_DisplayString_At(10,80,"BPB_Sector_No:",Yellow,Red);

11.          u32tostr(Init_Args.BPB_Sector_No, &buf[0]);
    , e9 F. `: G7 }1 f' D9 T; s, b: P
12.          ILI9325_DisplayString_At(10,100,&buf[0],Yellow,Red);
      D; `! ?& X0 \& a9 o' i3 V0 h
13.          ILI9325_DisplayString_At(10,120,"Total_SizeKB:",Yellow,Red);

14.          u32tostr(Init_Args.Total_SizeKB, &buf[0]);
    1 ]; J# t9 ]6 t9 f4 k7 z. v% u
15.          ILI9325_DisplayString_At(10,140,&buf[0],Yellow,Red);
      Y6 F/ w4 h1 Q" a
16.          ILI9325_DisplayString_At(10,160,"BytesPerSector:",Yellow,Red);
    ) k) ]; @, `( k" k5 L3 f& j
17.          u32tostr(Init_Args.BytesPerSector, &buf[0]);
    ' E$ e' z& e2 Z' Y' _/ M3 @, J9 Z
18.          ILI9325_DisplayString_At(10,180,&buf[0],Yellow,Red);
    * i; F" v# I/ m
19.          ILI9325_DisplayString_At(10,200,"FATsectors:",Yellow,Red);

20.          u32tostr(Init_Args.FATsectors, &buf[0]);
    5 i1 G6 U, J; Z' A9 H. g. u
21.          ILI9325_DisplayString_At(10,220,&buf[0],Yellow,Red);

22.          ILI9325_DisplayString_At(10,240,"SectorsPerClust:",Yellow,Red);

23.          u32tostr(Init_Args.SectorsPerClust, &buf[0]);

24.          ILI9325_DisplayString_At(10,260,&buf[0],Yellow,Red);

25.          ILI9325_DisplayString_At(10,280,"FirstFATSector:",Yellow,Red);
    1 h/ d& z: B1 L: [8 T, m
26.          u32tostr(Init_Args.FirstFATSector, &buf[0]);

27.          ILI9325_DisplayString_At(10,300,&buf[0],Yellow,Red);

28.          }

29.   else            // 文件系统初始化失败
    . J, N# m, R2 z! P  K
30.   {

31.            ILI9325_DisplayString_At(10,80,"Fail to init FS, Err Code ",Yellow,Red);

32.   }

复制代码

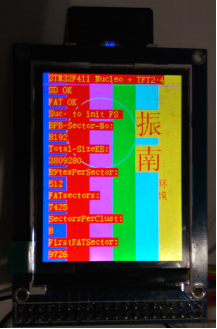

运行程序后，其执行效果如图所示。

3）显示图片显示

经过前面的准备，离实现数码相框的目标就十分接近了。要实现数码相框功能，必须能

读取文件、识别图像文件头信息、读取数据并实现色彩格式的转换等。

    在目前的图片显示中，最常用到的24位色和16位色，由于TFT显示屏的色彩表现力只能达到16位，因此需要将24位色变为16位色来显示。即使是16位色，在存储时由于是按BGR顺序，故在显示时需转为RGB顺序，其转换方法如下：

1.    if(len==24)

2.                  {

3.                    //  读取3字节数据合成RGB色彩值，24位色

4.                    dat=((buf[3*i+2]>>3)<<11)|((buf[3*i+1]>>2)<<5)|(buf[3*i]>>3);
   ! c. z: P8 _2 ?
5.                    ILI9325WriteReg(0x22,dat);             }

6.                  else
   ) A3 B" C$ ?/ ?/ E* ~! ^
7.                  {  //  读取2字节数据转为RGB顺序，16位色

8.                         dat=((buf[i*2+1]<<8) | (buf[i*2]));
   6 t8 Y; k( Z' F3 O
9.                         ILI9325_WriteReg(0x22,(dat&0x7c00<<1)|(dat&0x03e0)<<1|(dat&0x001f));
   3 D" l) `3 y; L8 {, u, g. S
10.                  }

复制代码

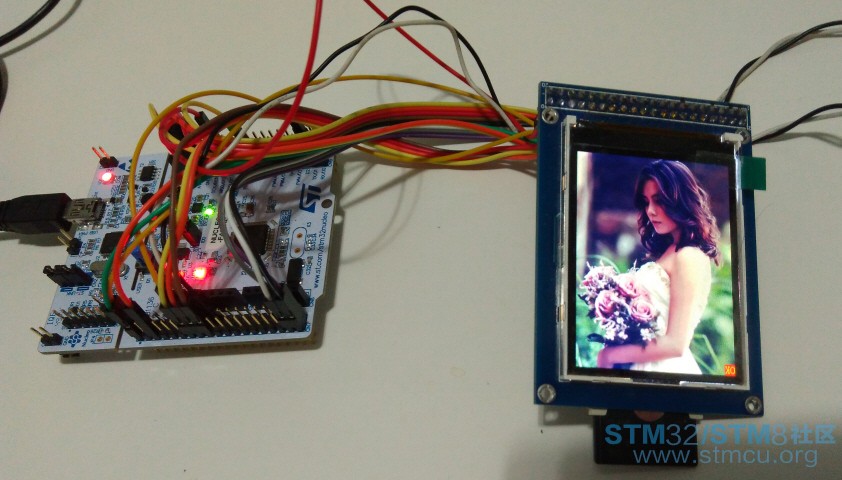

实践说明znFAT是个不错的文件系统，通过移植可方便地在Nucleo-F411RE开发板上实现数码相框功能，其效果如图所示。
